URAL (Урал) PT 4.260

Приветствую всех!
Как и обещал в теме обзора http://magnitola.org/ural/334178-ura...t-8-120-a.html, продолжаю обзор усилителей серии "Patriot", обзором данного усилителя, т.е. URAL (Урал) PT 4.260.
Весь модельный ряд серии можно естественно посмотреть на сайте производителя

После прочтения съесть!

http://www.ural-auto.ru/shop/usilite...iteli-patriot/

Делать обзор можно было бы и как бы продолжая тему про http://magnitola.org/ural/334178-ura...t-8-120-a.html, но решил что правильнее это делать, пусть и короткой темой, но отдельной.
Почему короткой темой, думаю всем станет очевидно чуть далее, а пока начну обзор стандартно :).

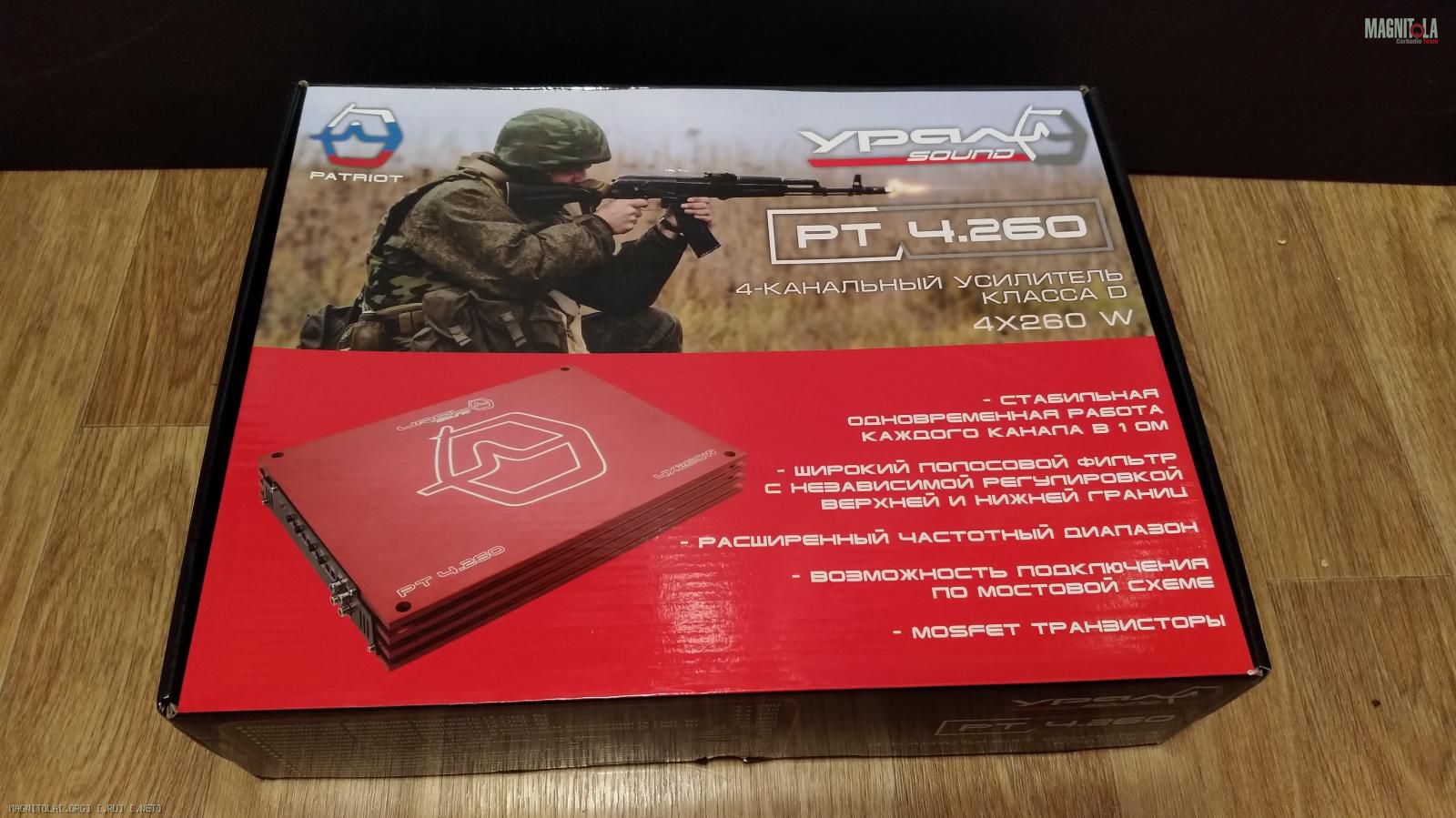

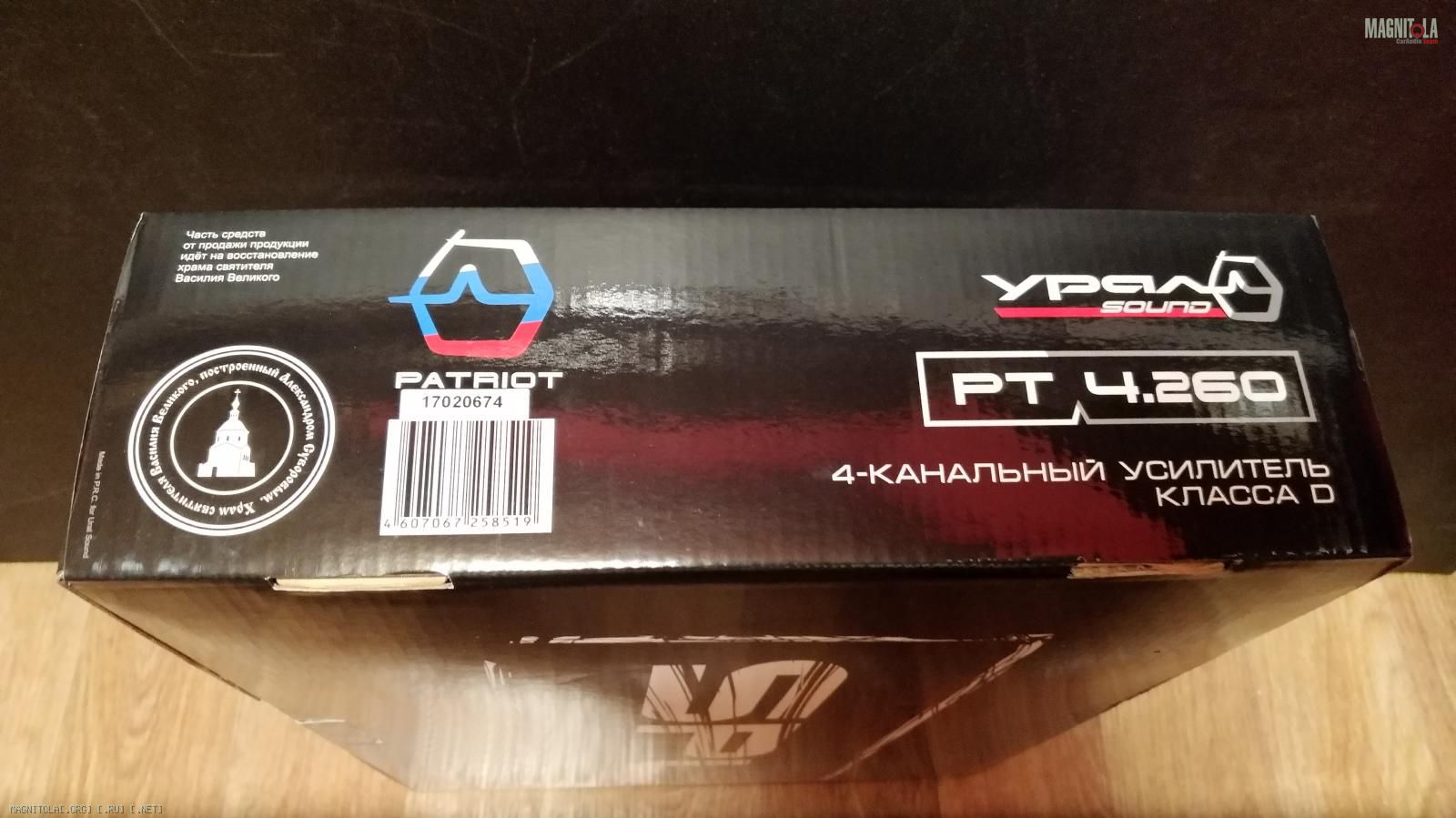

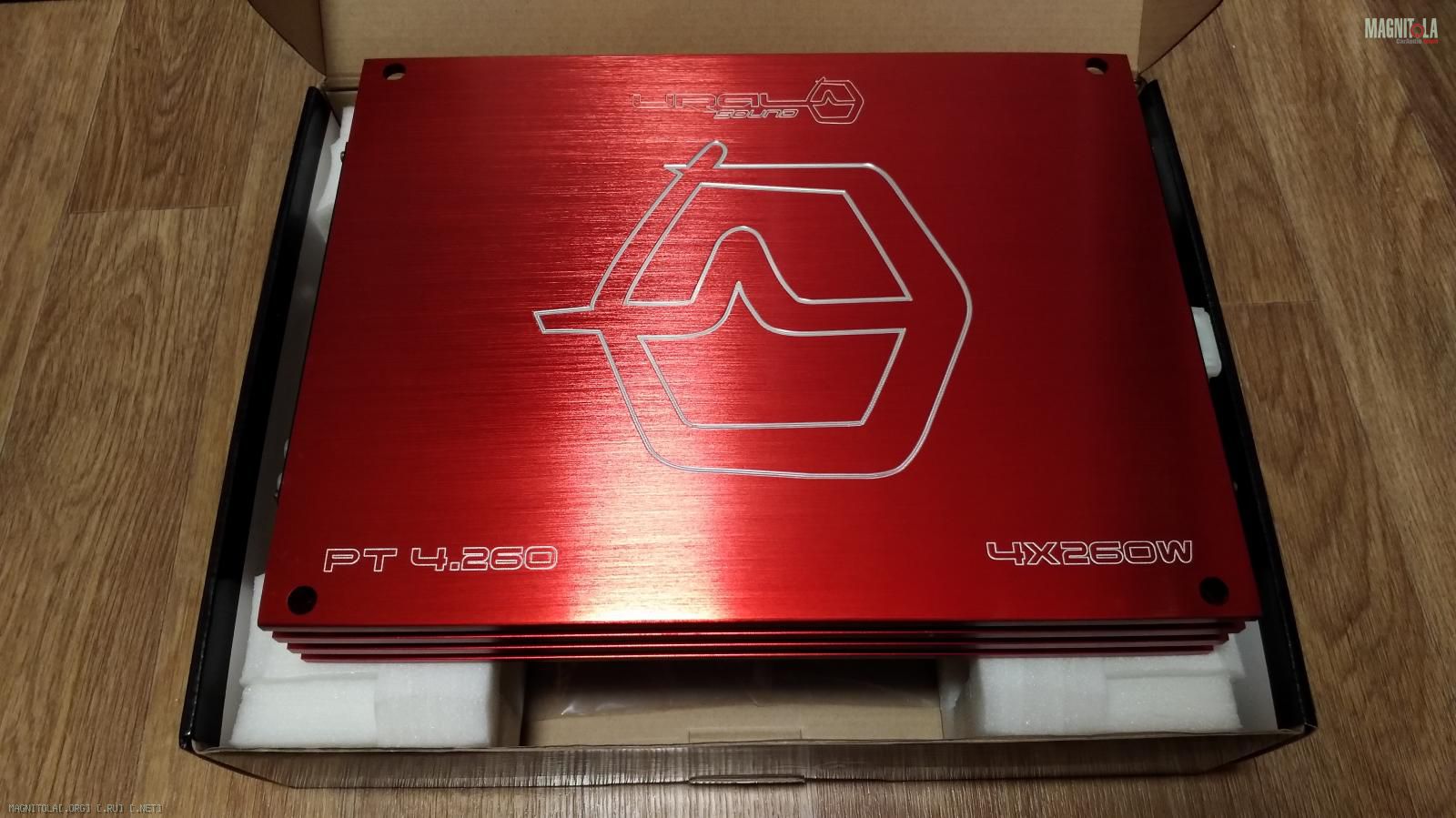

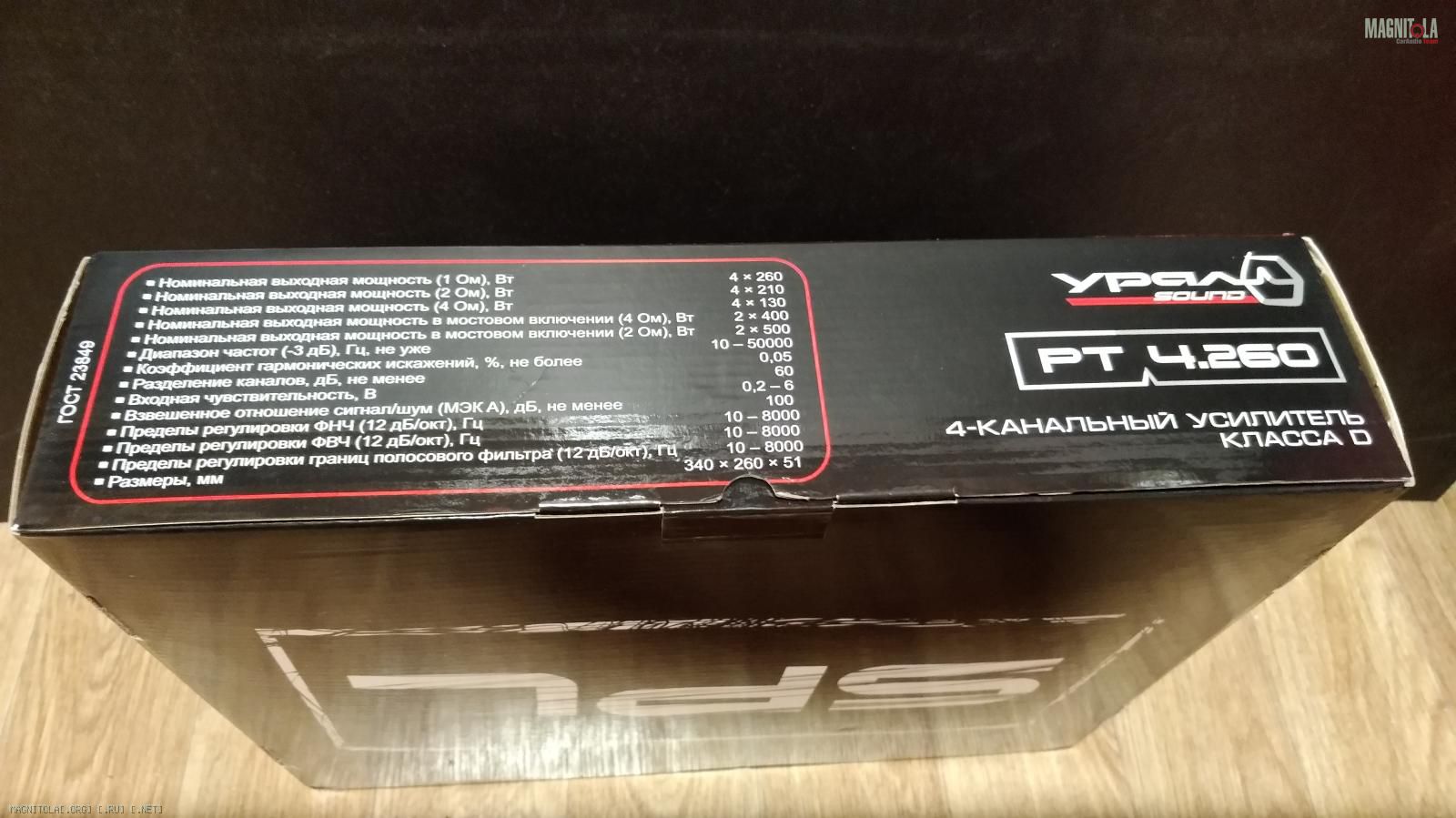

Упаковка, распаковка :
Вложение 1176774 Вложение 1176772 Вложение 1176770
Вложение 1176768 Вложение 1176766
Всё как и должно было бы быть, видим тут на этих фото всё абсолютно тоже самое как и в теме про http://magnitola.org/ural/334178-ura...t-8-120-a.html.

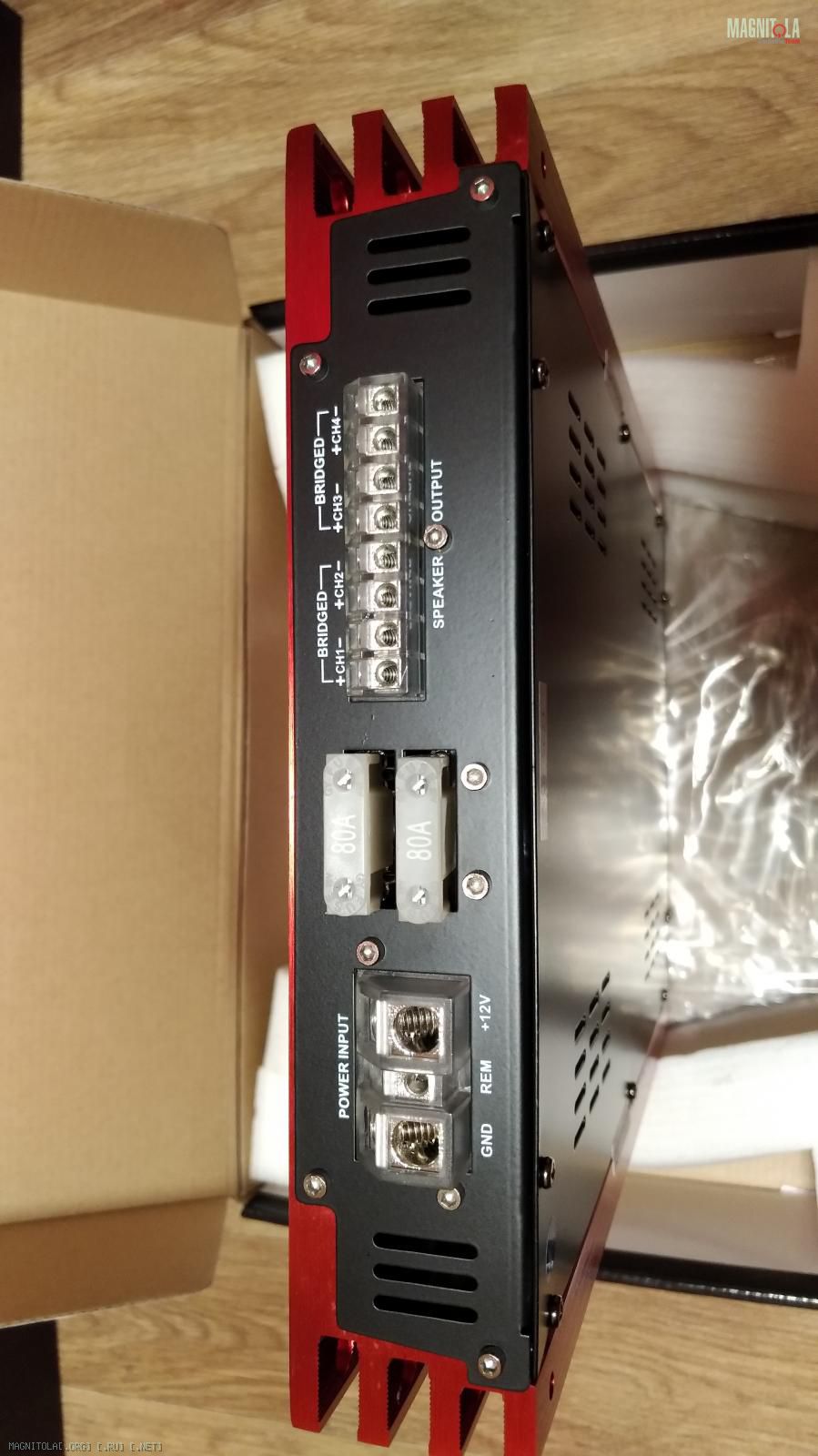

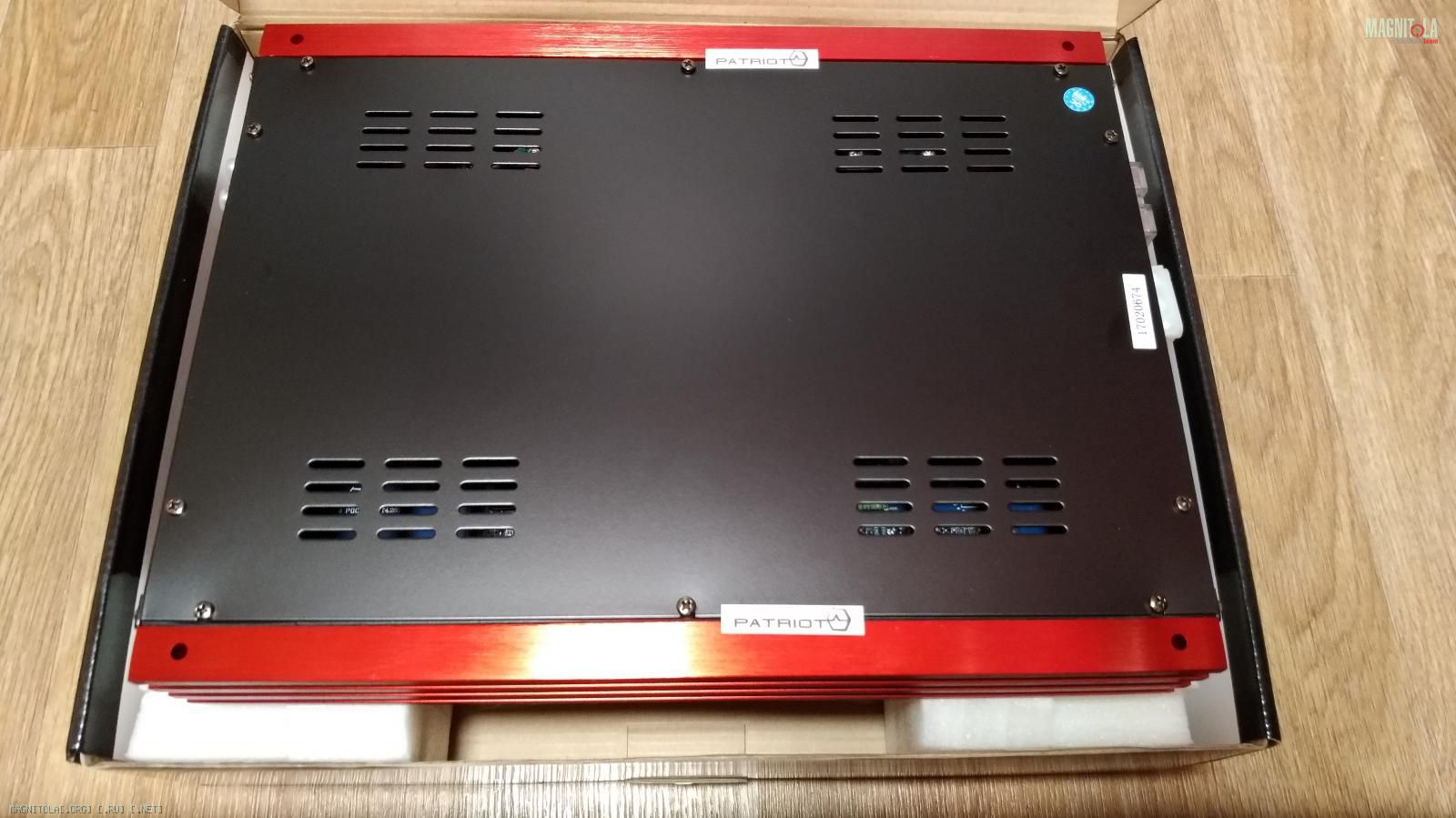

Вложение 1176776Вложение 1176778Вложение 1176780
И тут всё тоже самое по конструкционным вопросам.
Да, крутилок поменьше, количество RCA в два раза, как и положено :) меньше чем в http://magnitola.org/ural/334178-ura...t-8-120-a.html ну и с выходными разъёмами аналогично и тоже как и положено ))). А в целом общая концепция естественно аналогична концепции РТ 8.120.
Внимательные обратят внимание даже на то, что и номиналы и количество предохранителей одинаково с http://magnitola.org/ural/334178-ura...t-8-120-a.html.

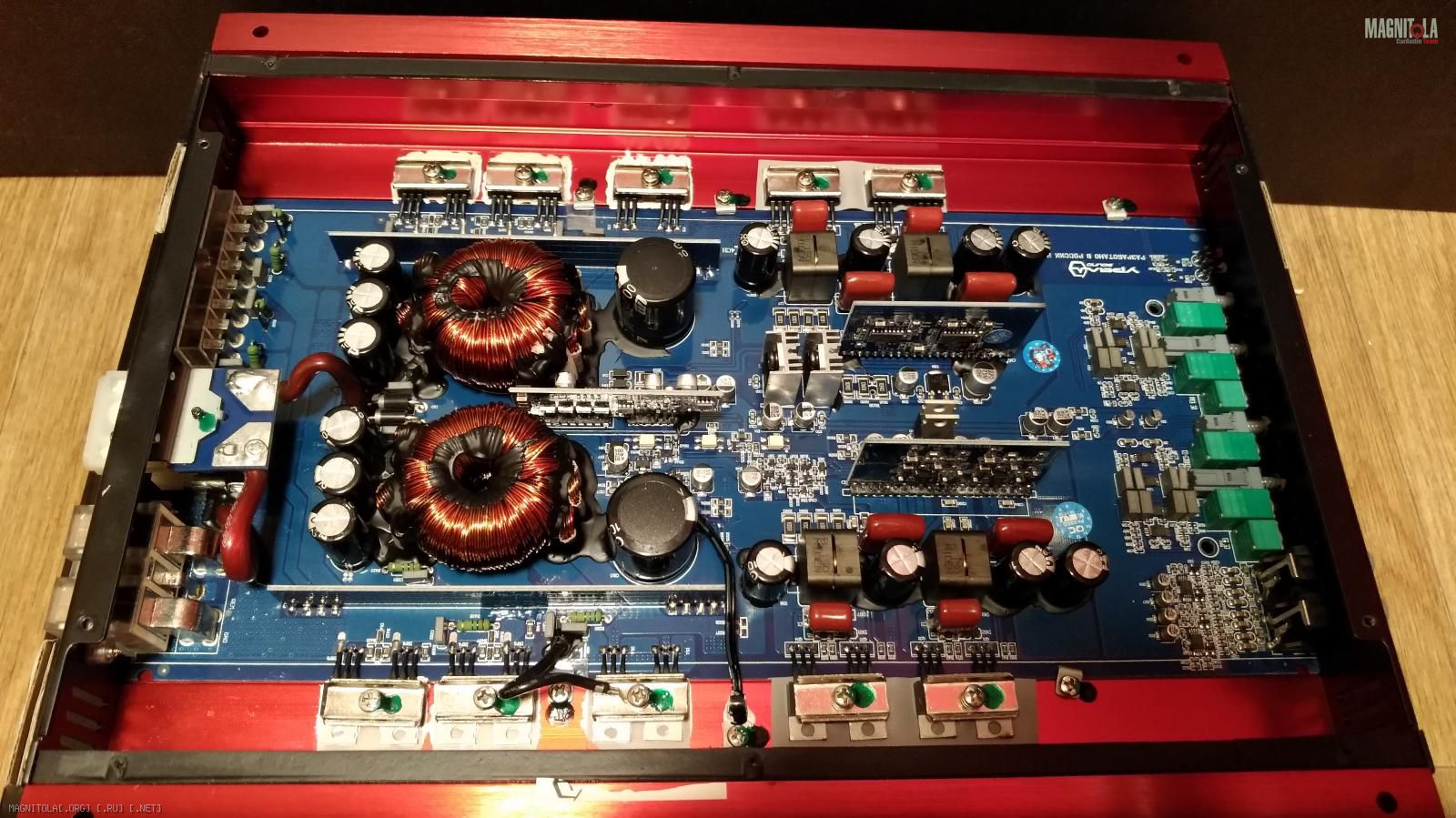

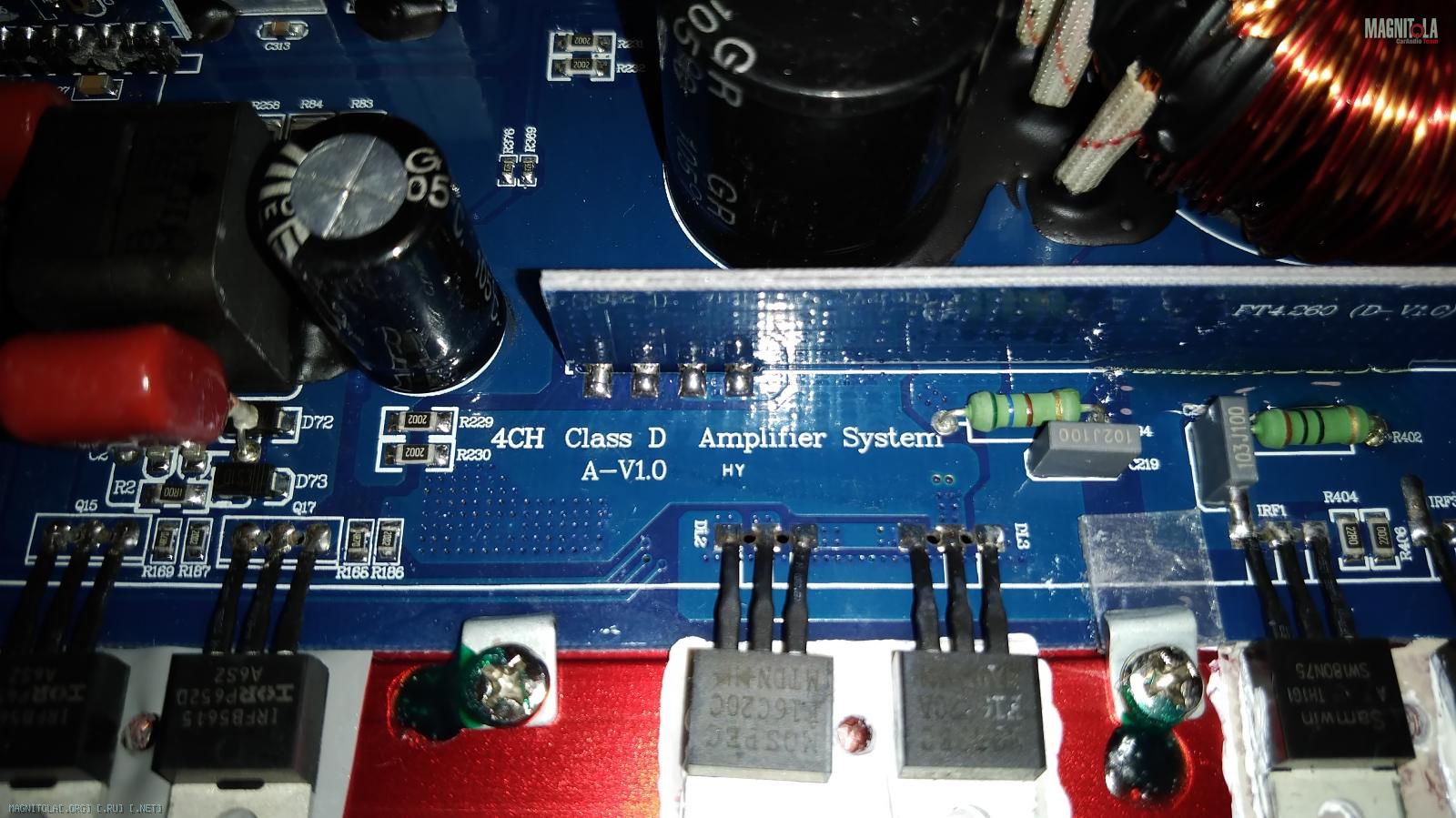

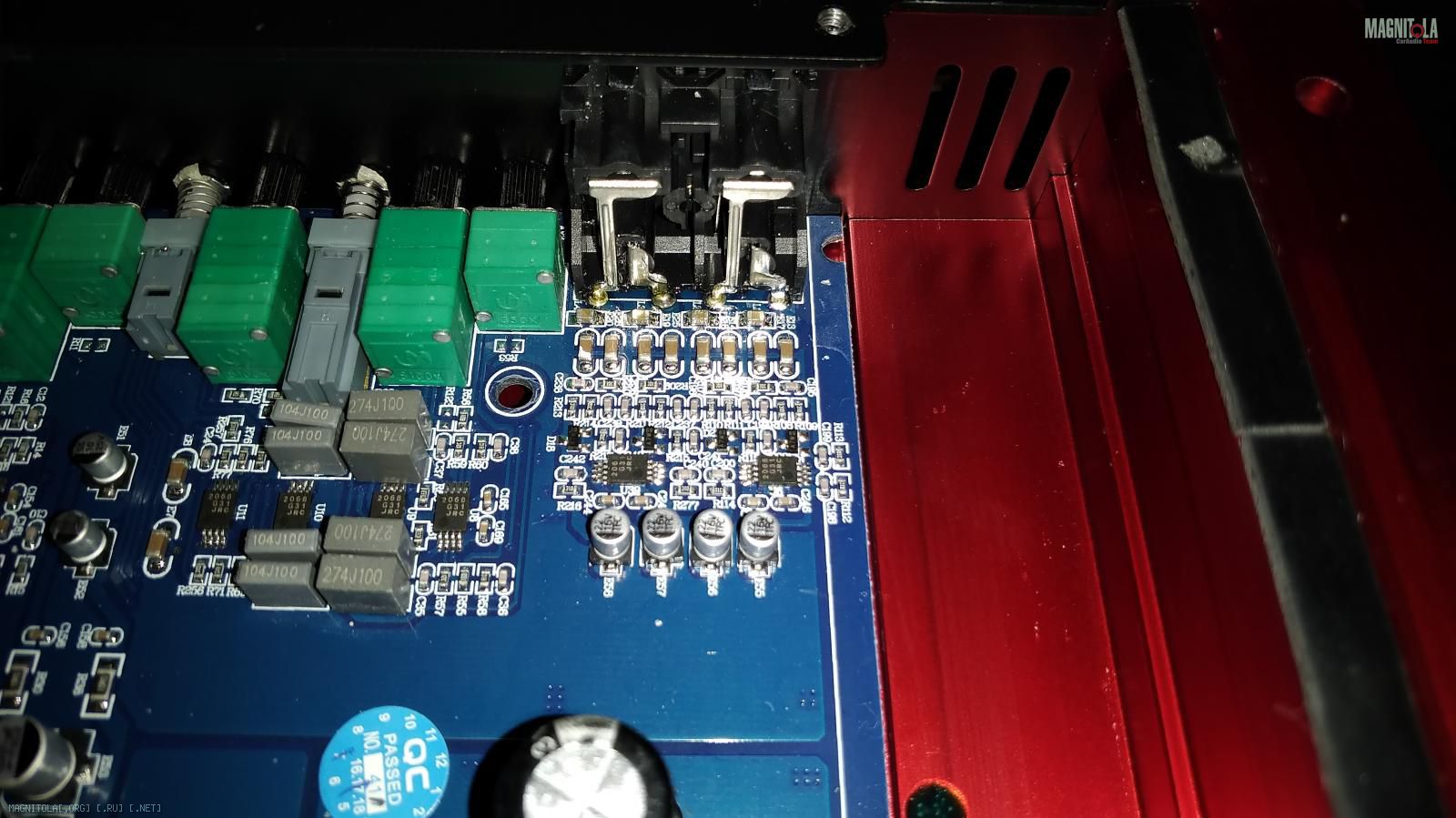

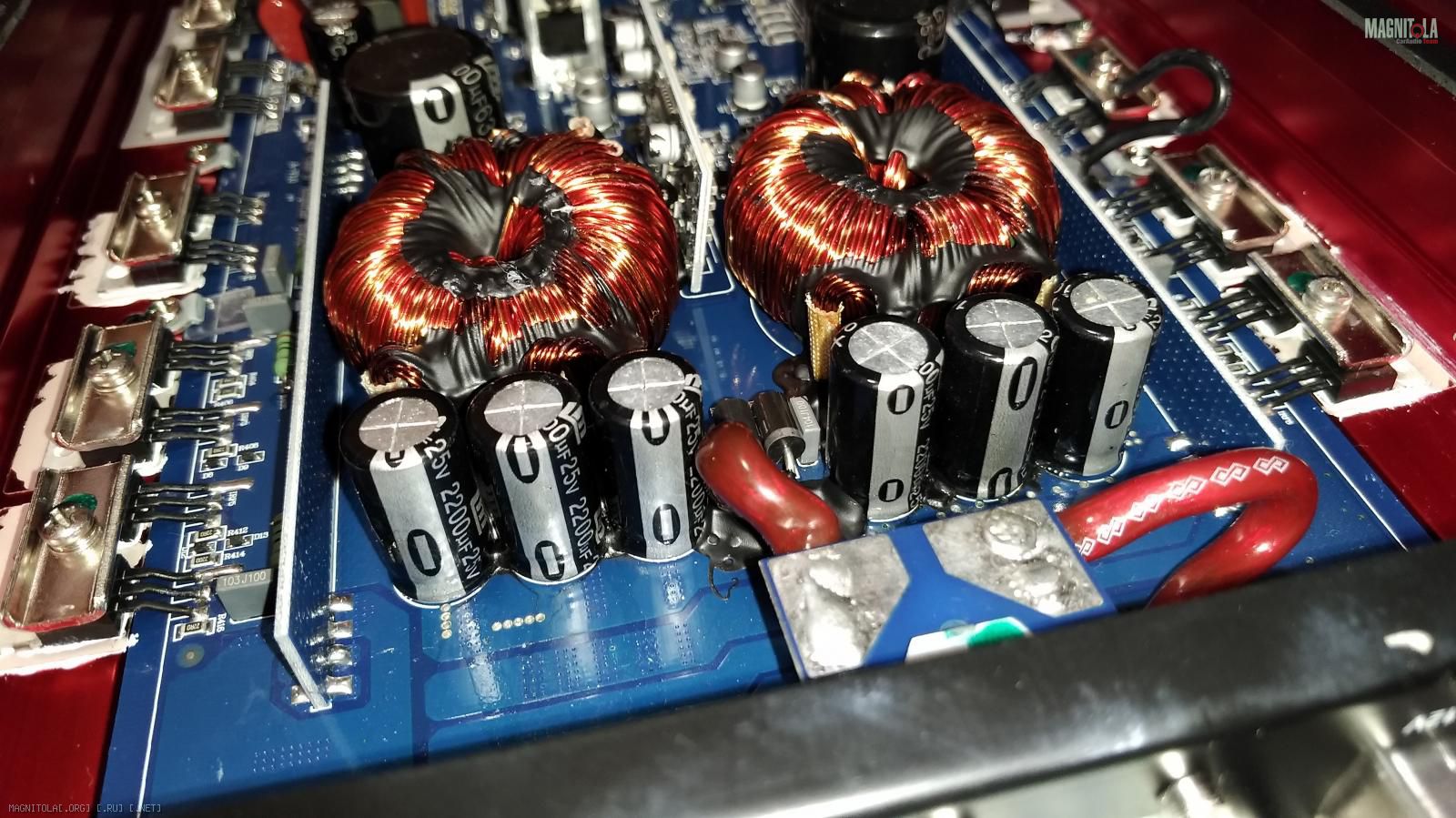

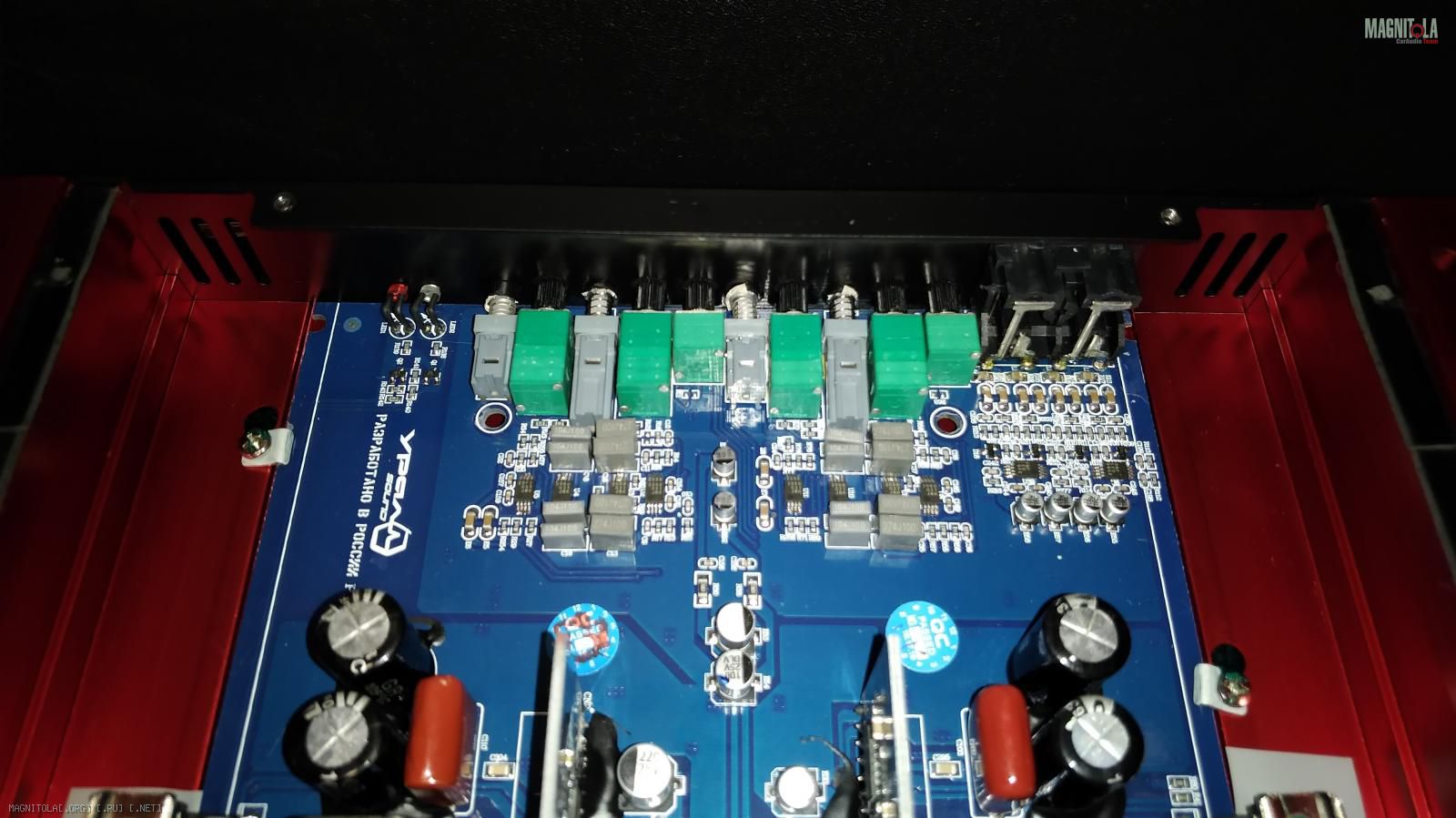

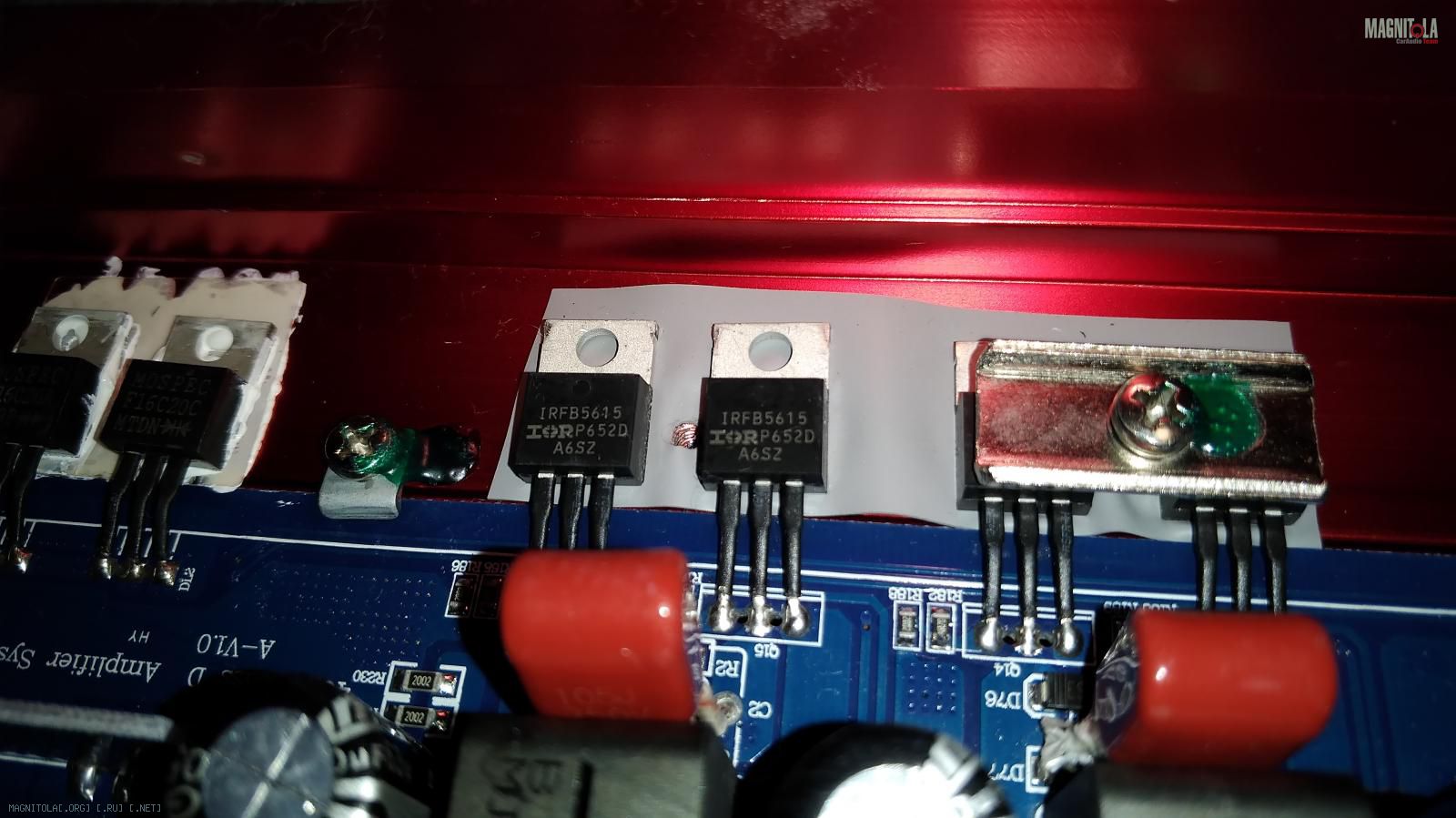

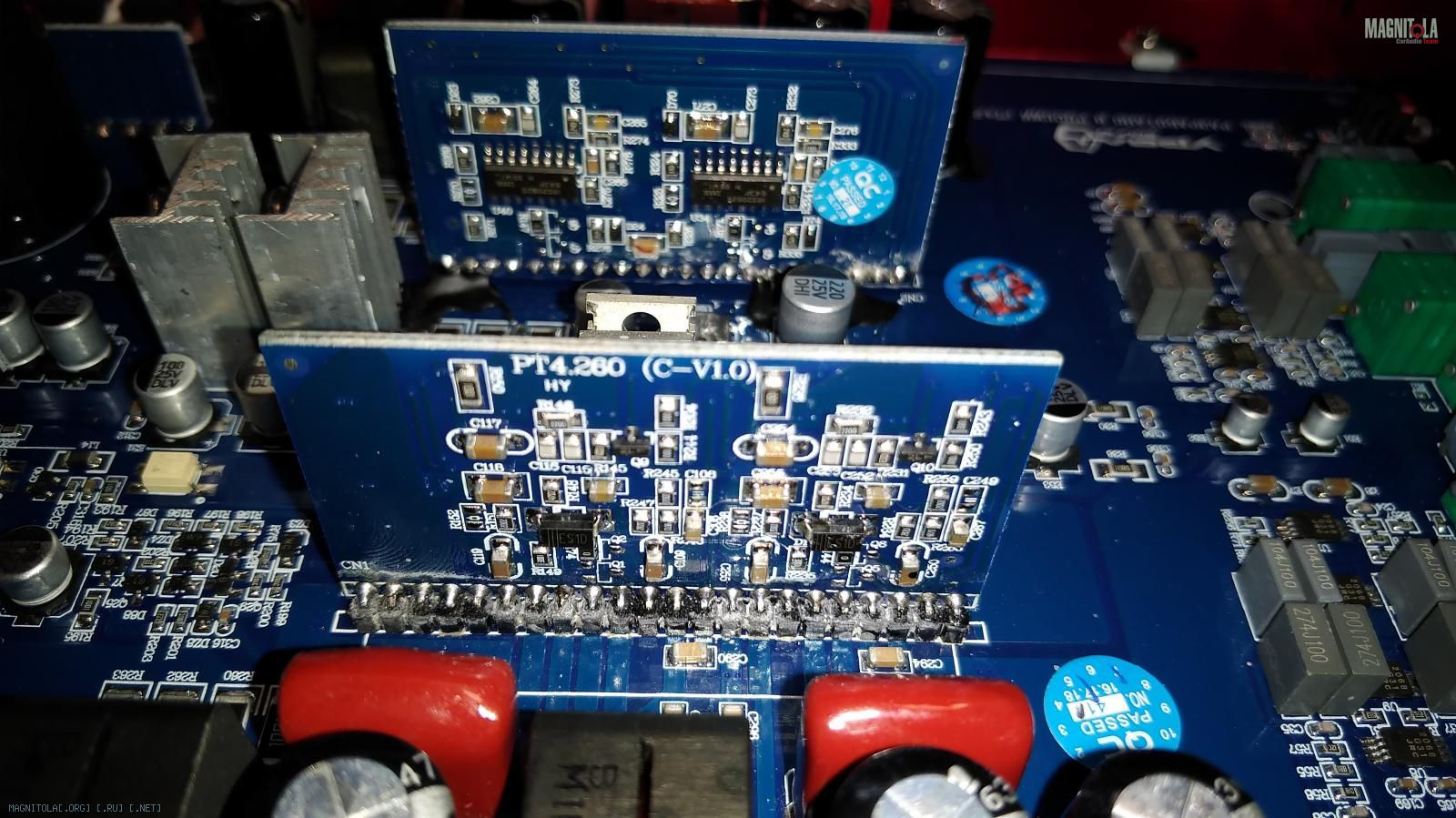

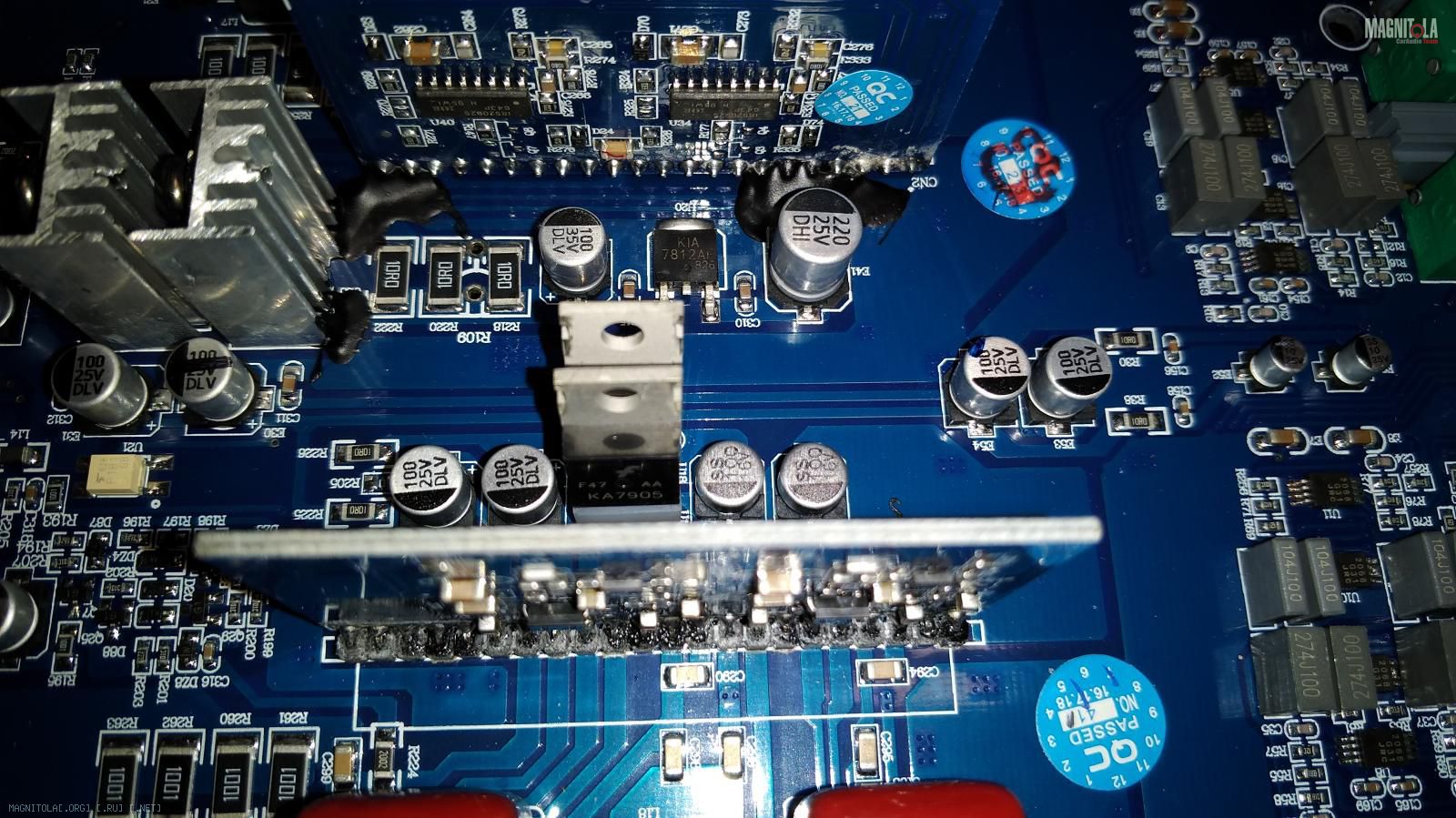

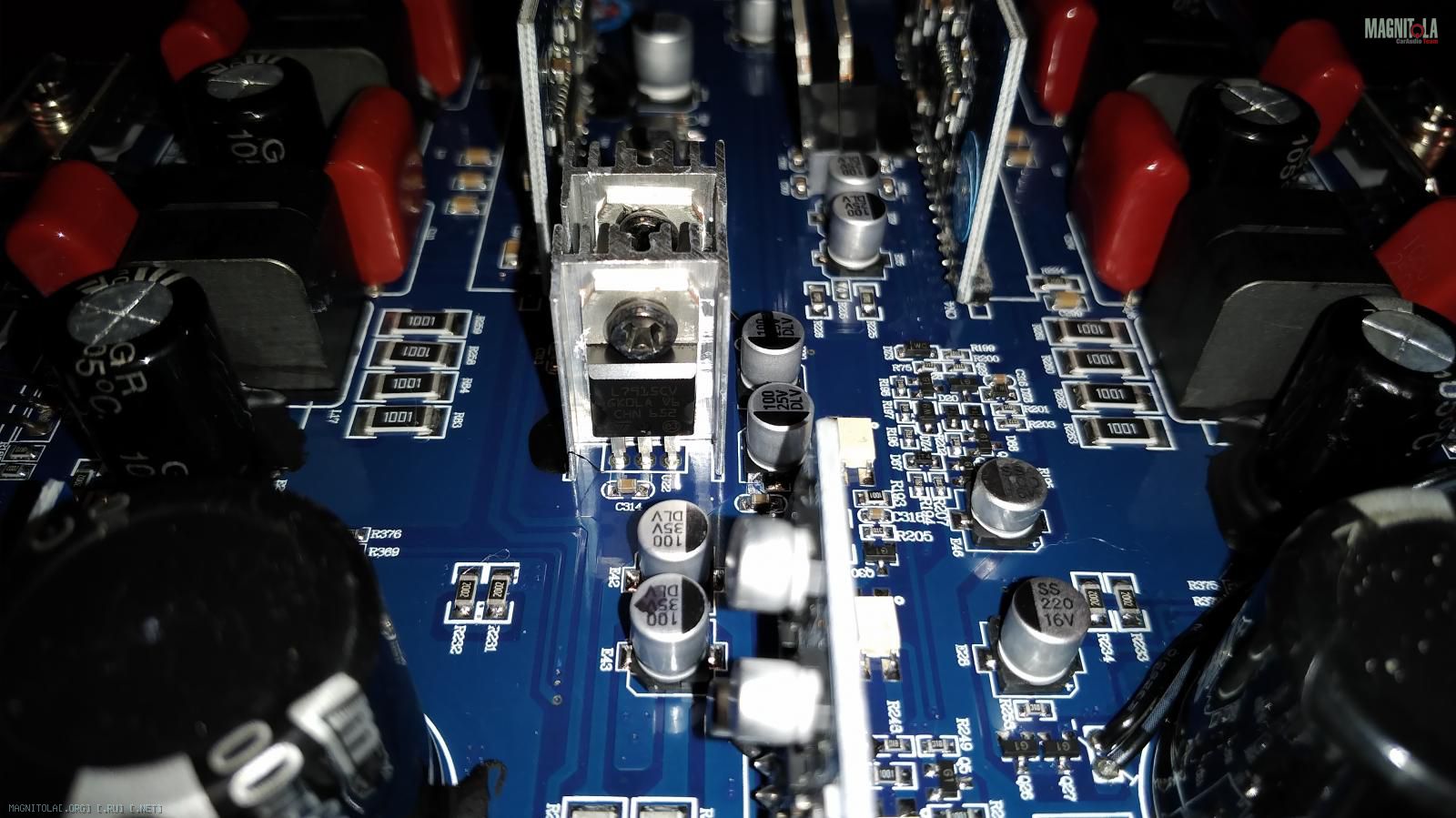

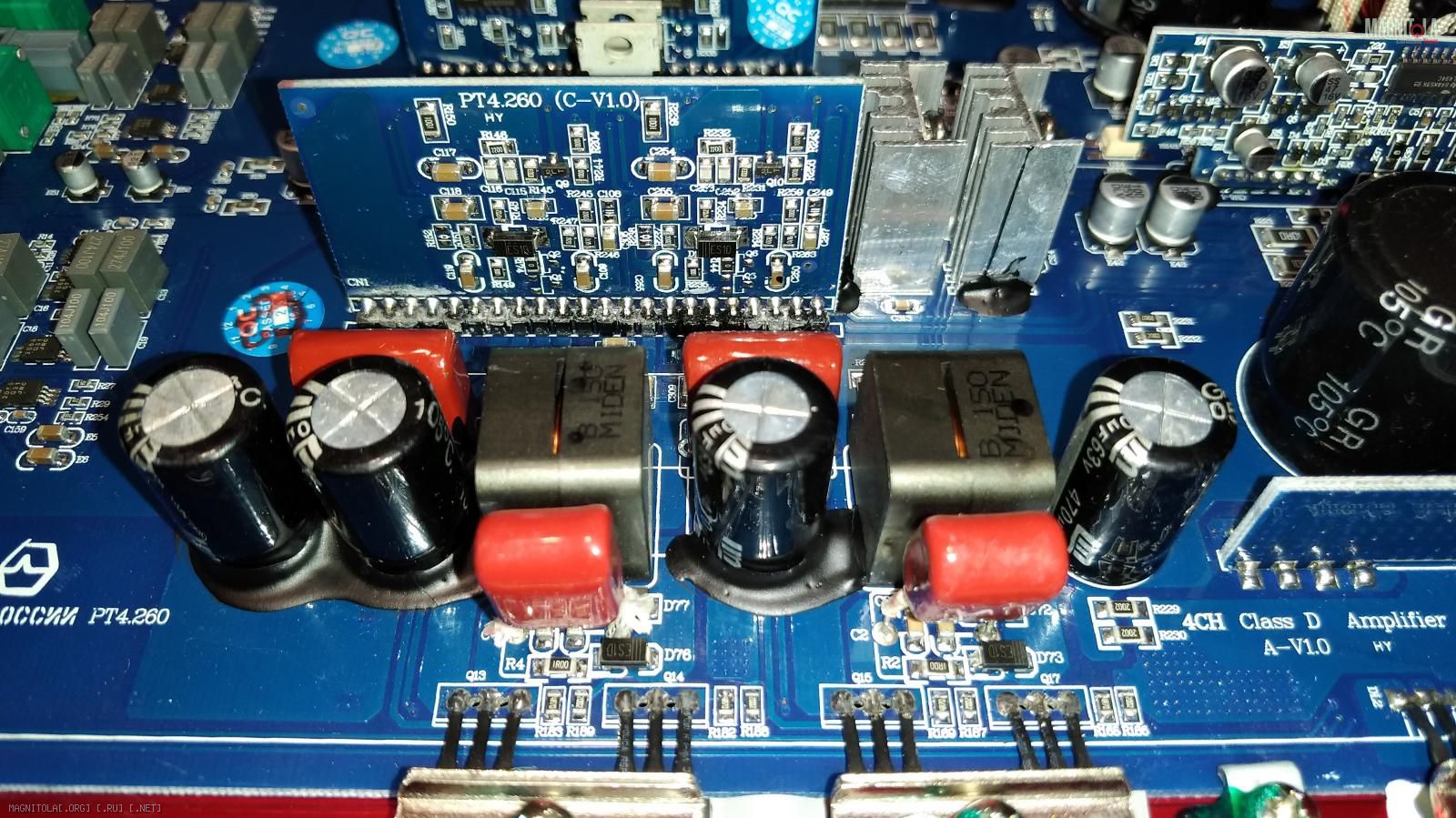

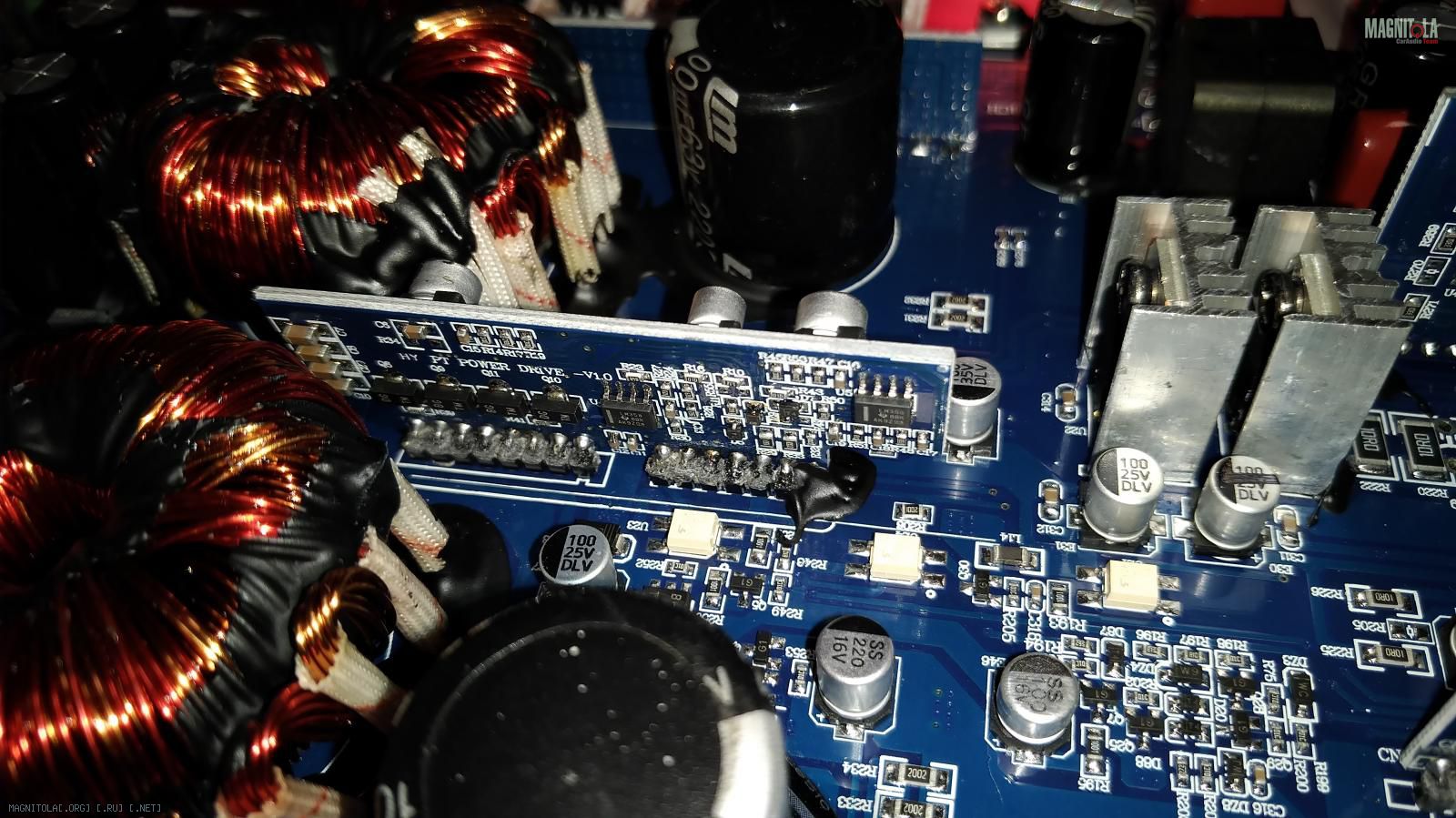

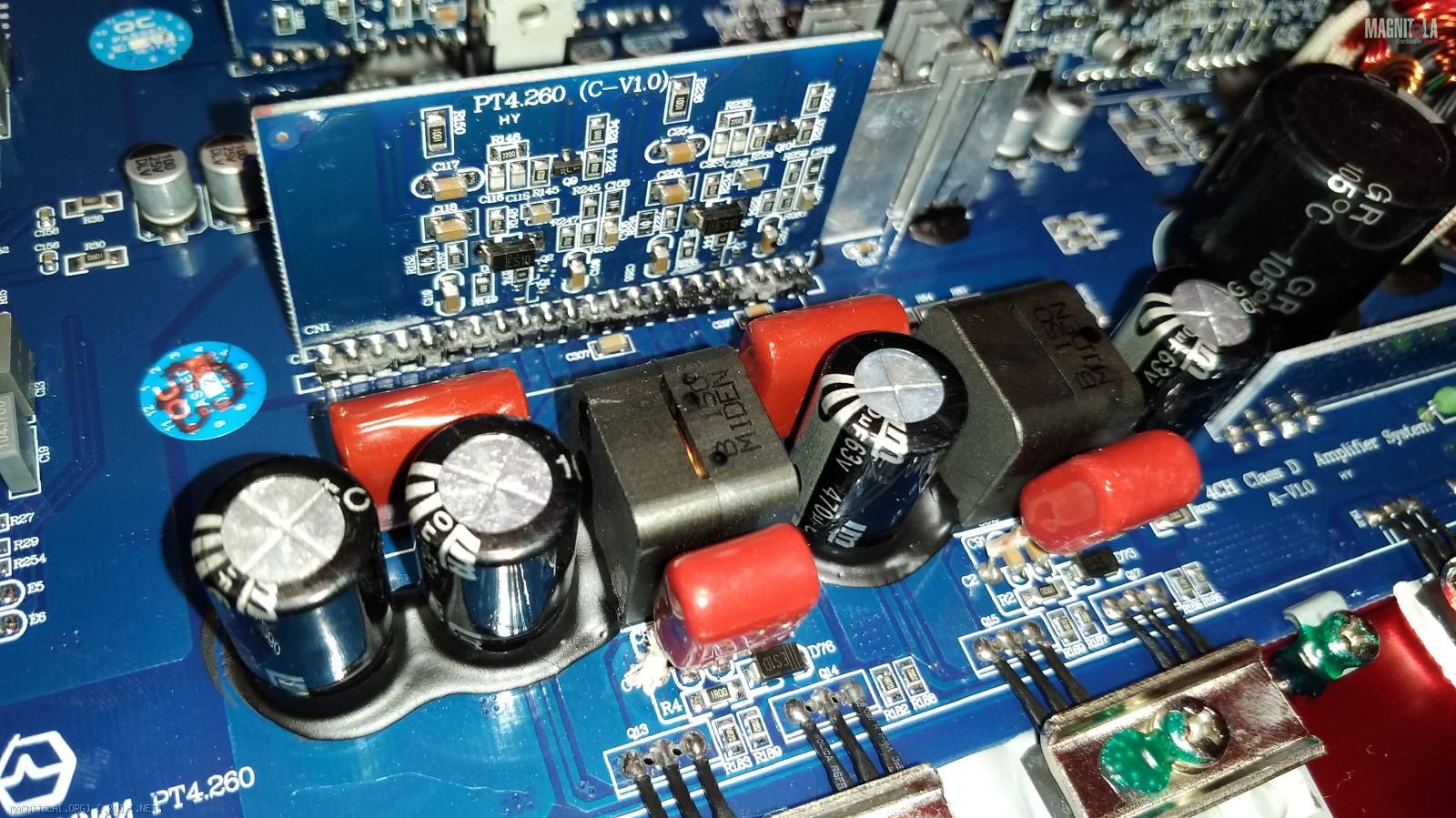

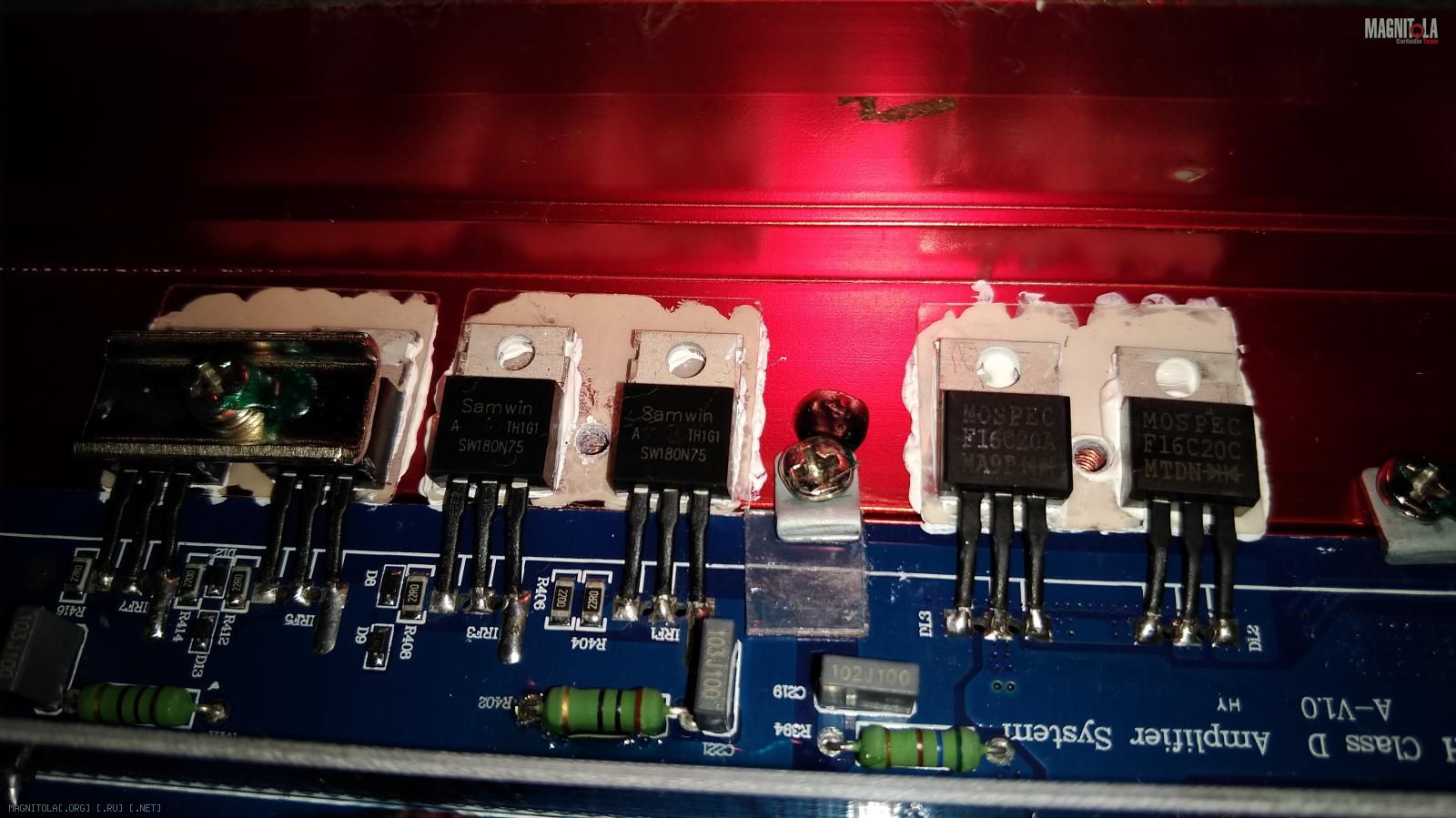

Вскрываем !!!

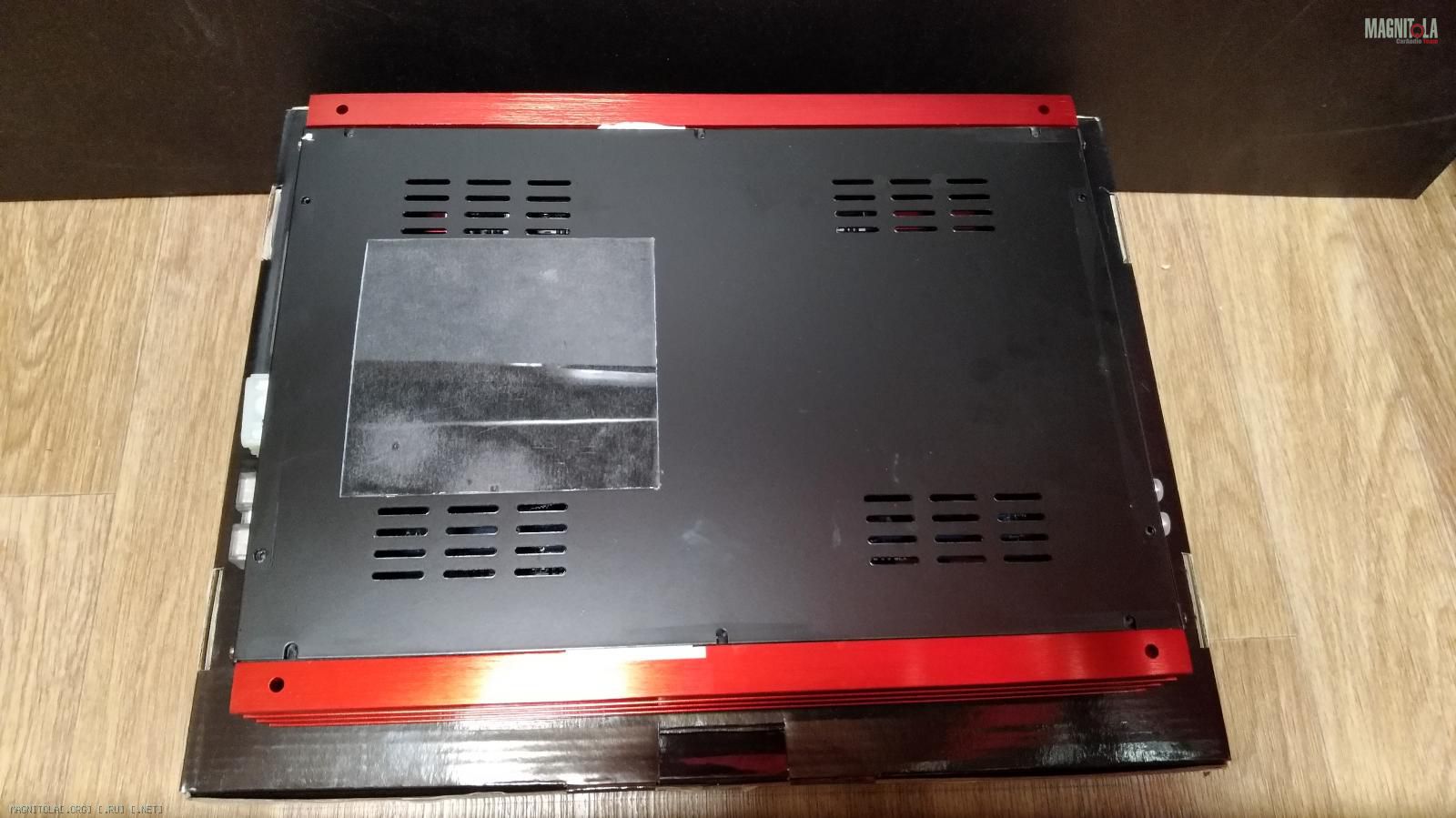

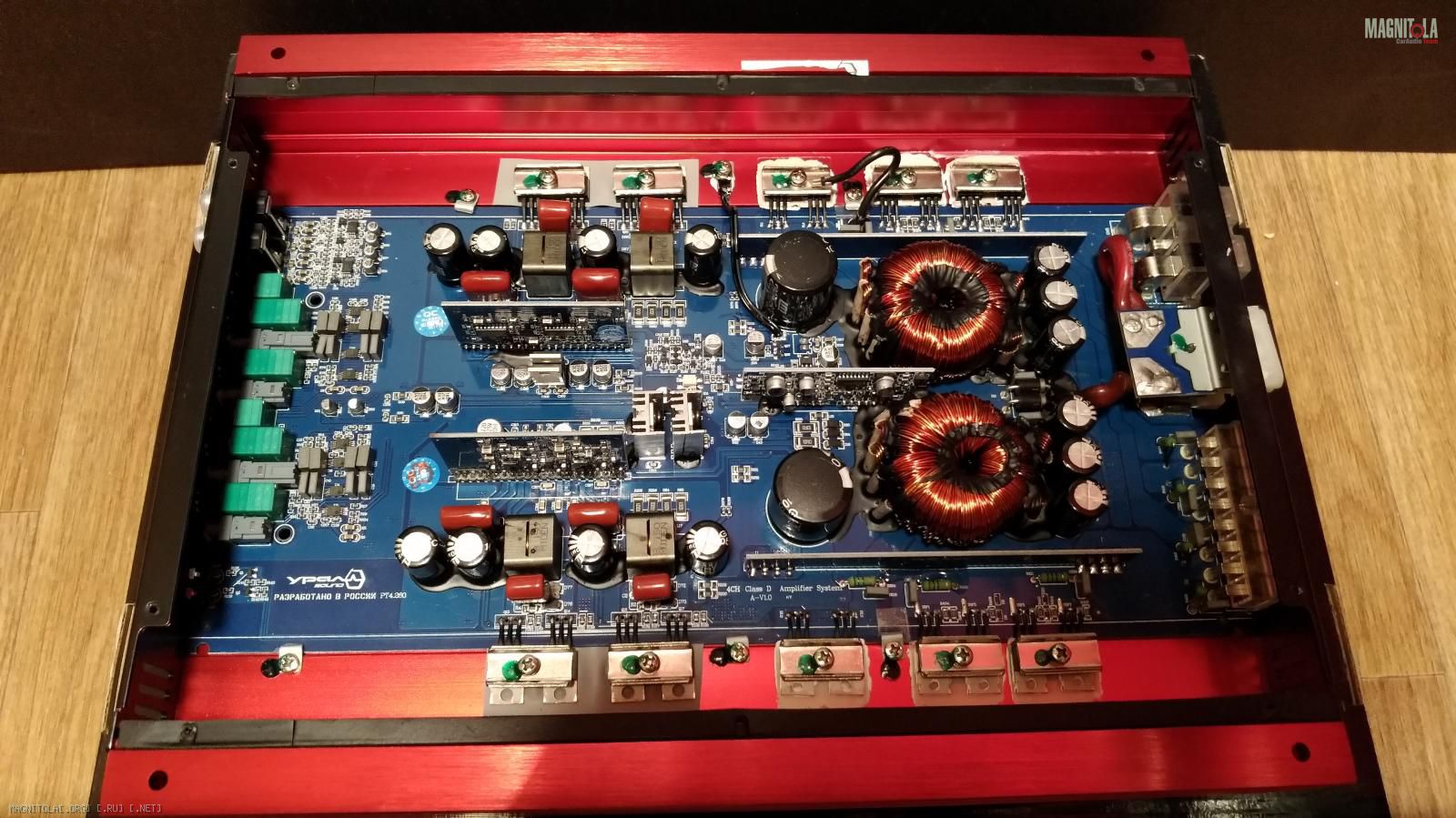

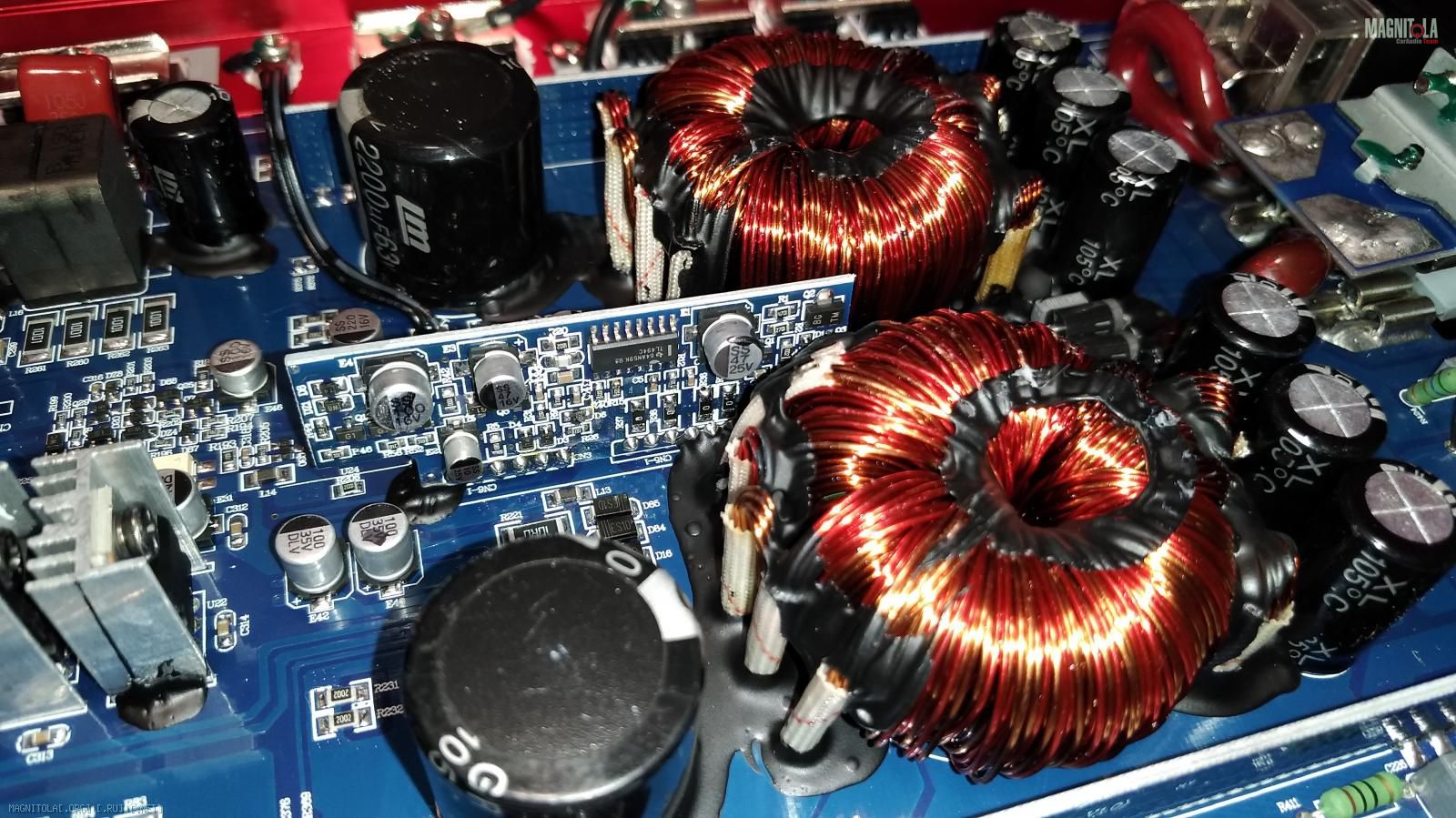

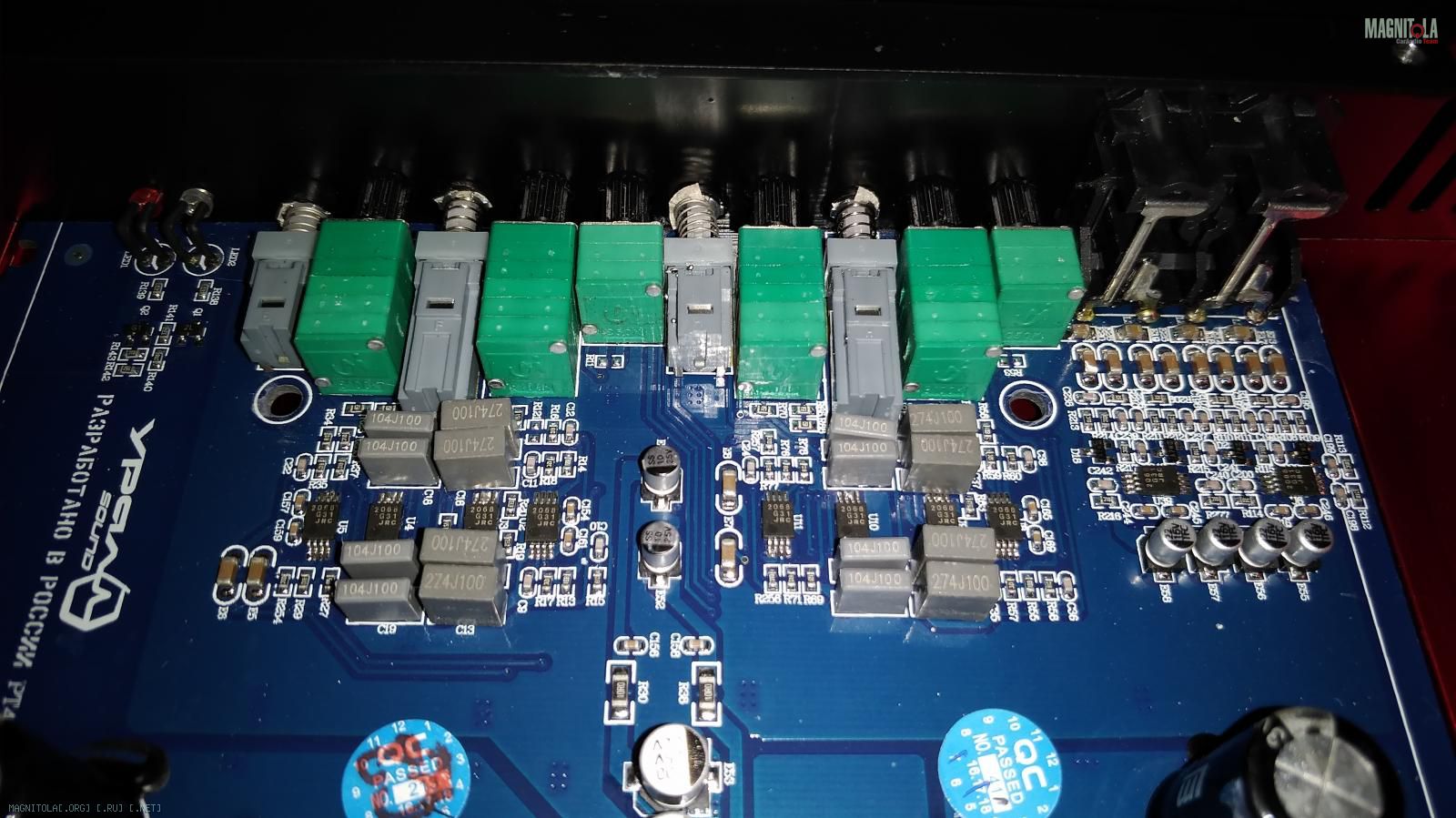

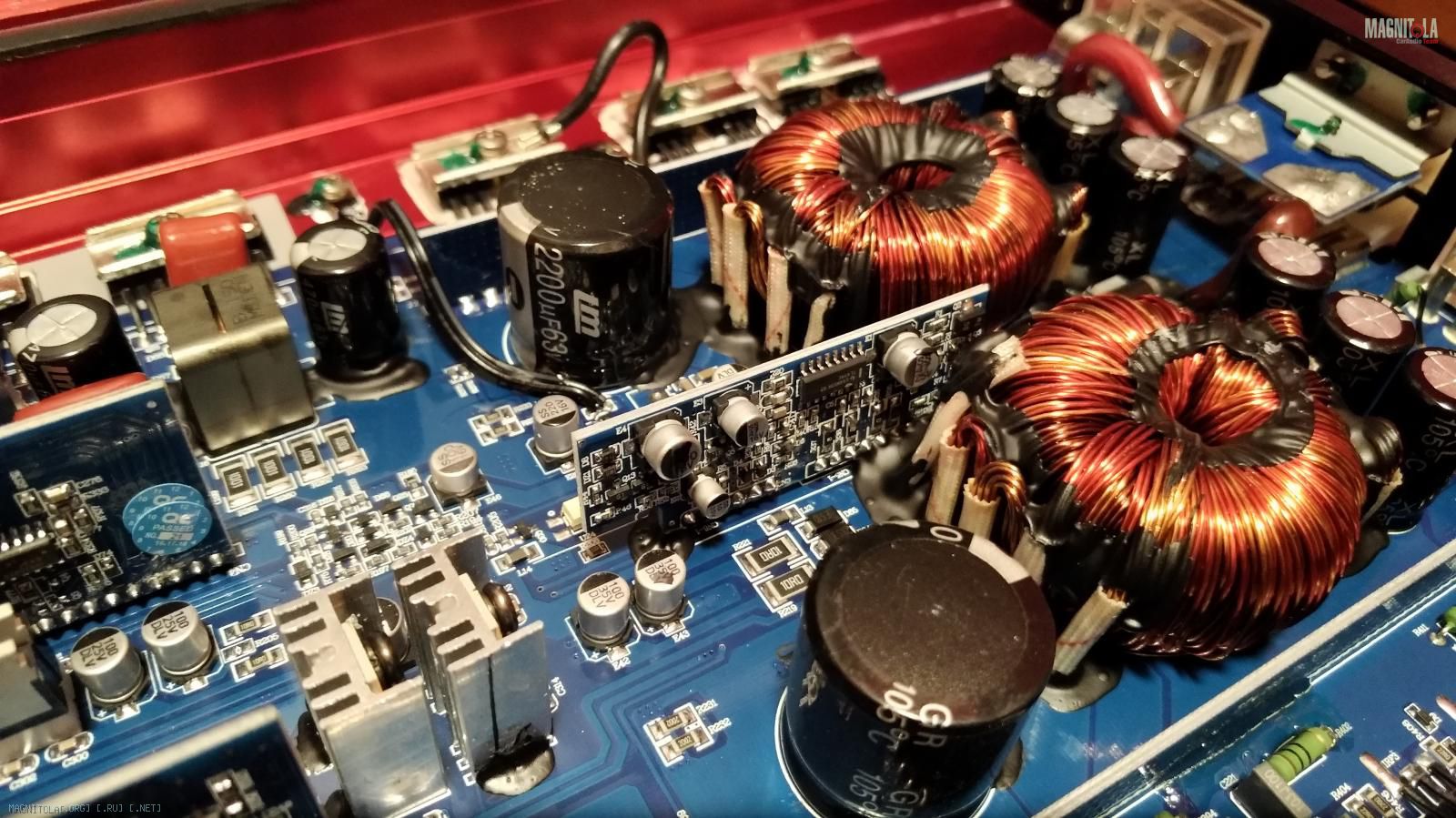

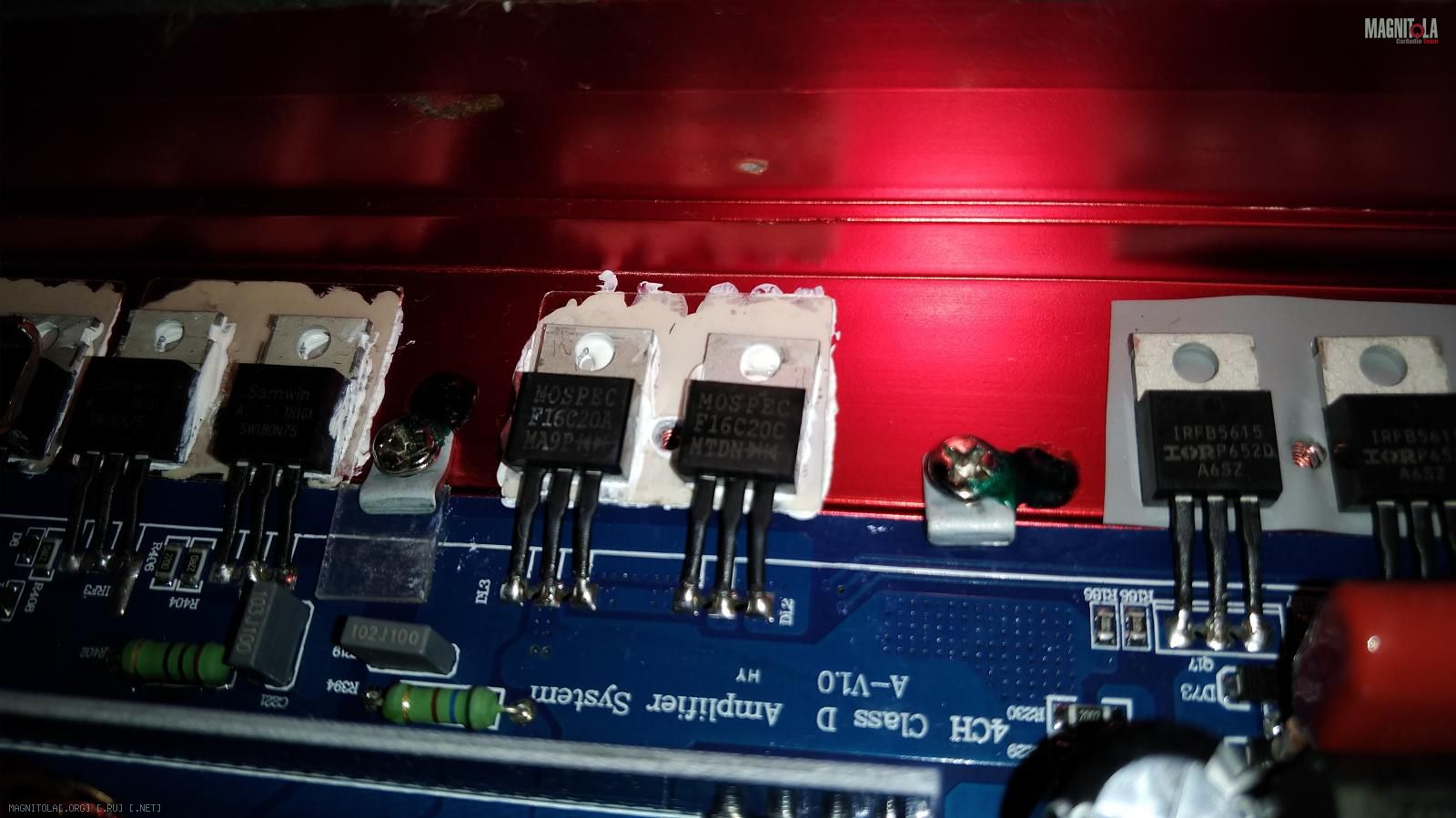

Вложение 1176792 Вложение 1176790 Вложение 1176788
Вложение 1176784 Вложение 1176786 Вложение 1176782

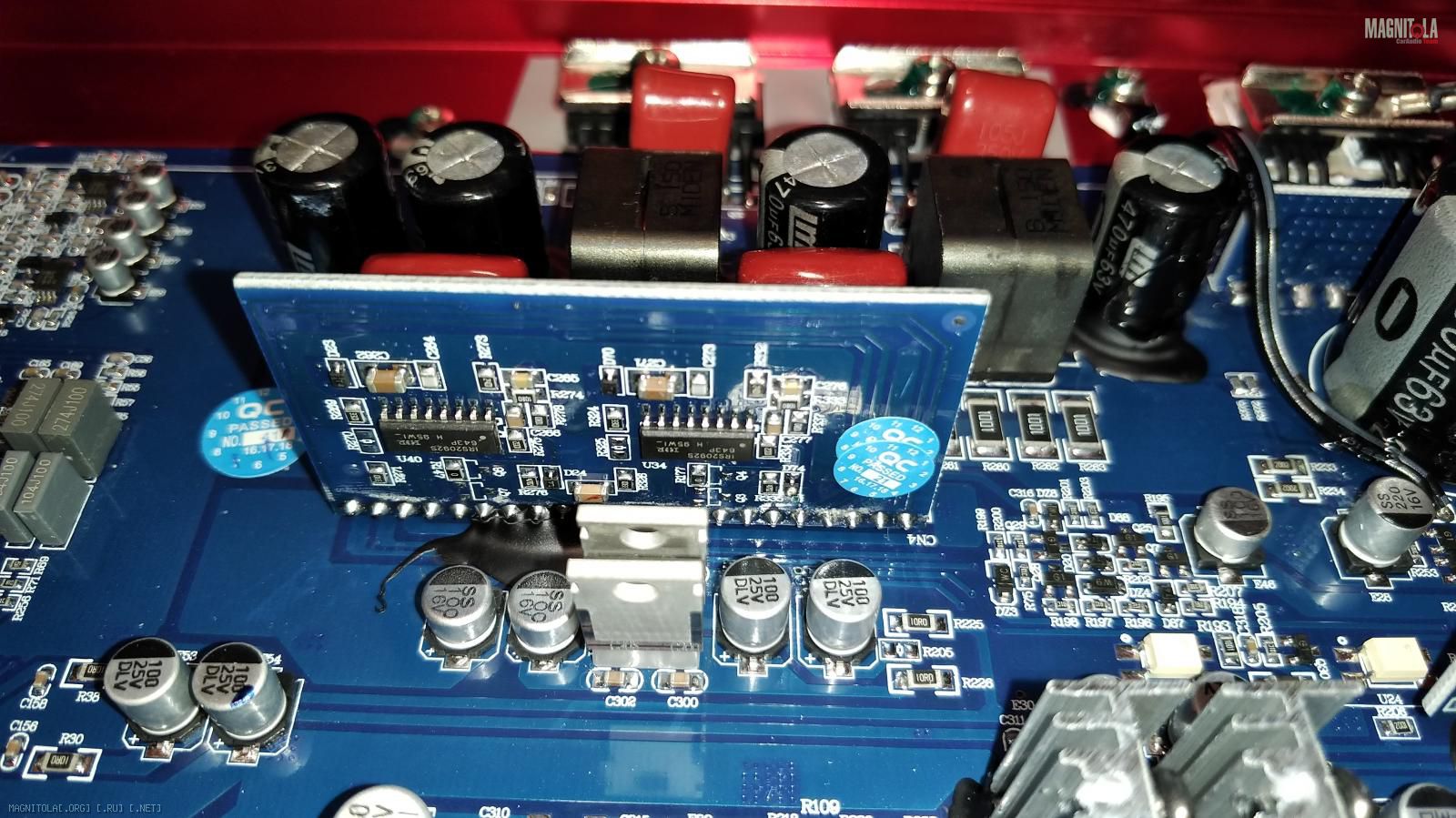

Вложение 1176806 Вложение 1176808 Вложение 1176810 Вложение 1176804
Вложение 1176796 Вложение 1176798 Вложение 1176860 Вложение 1176802

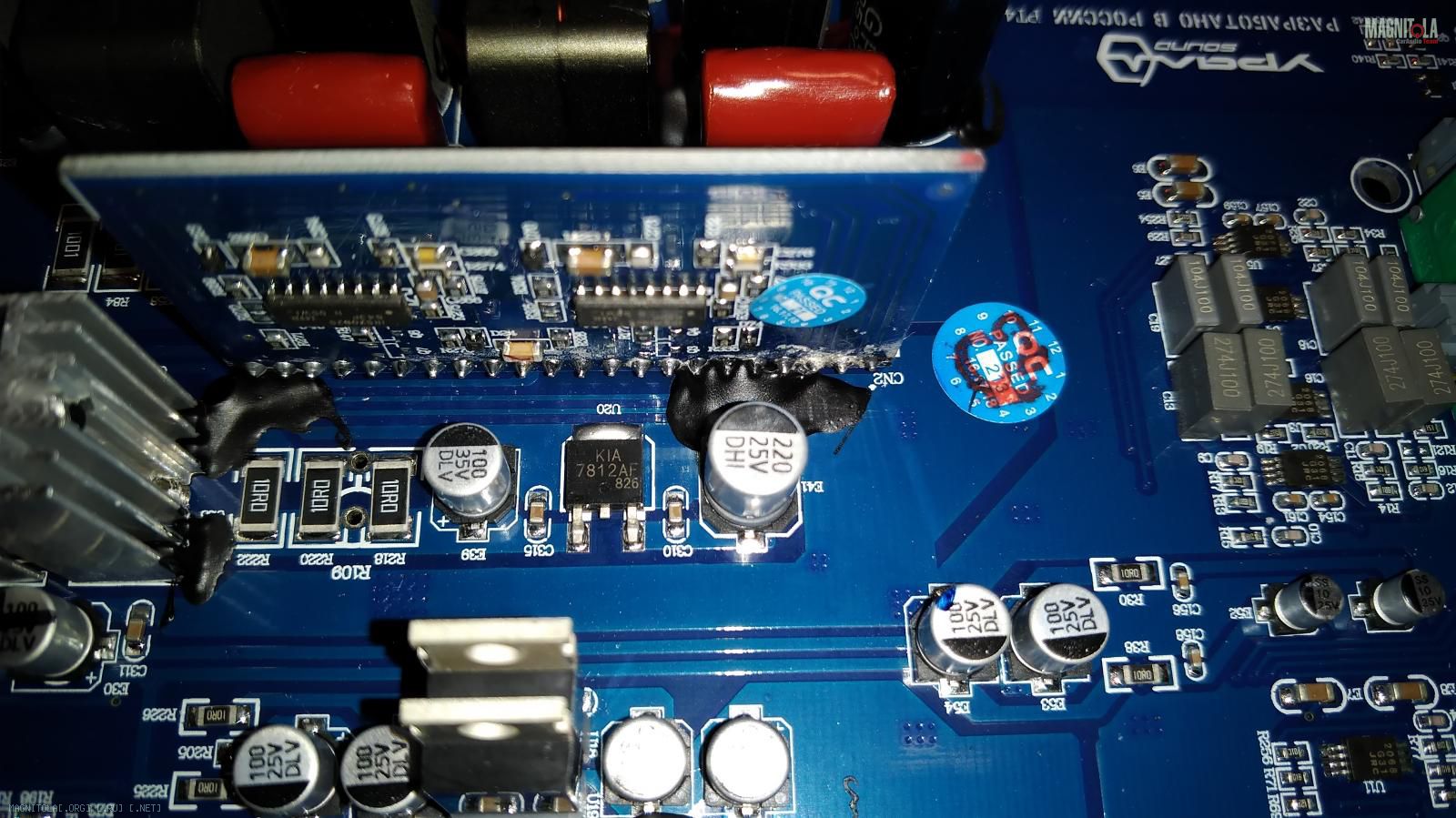

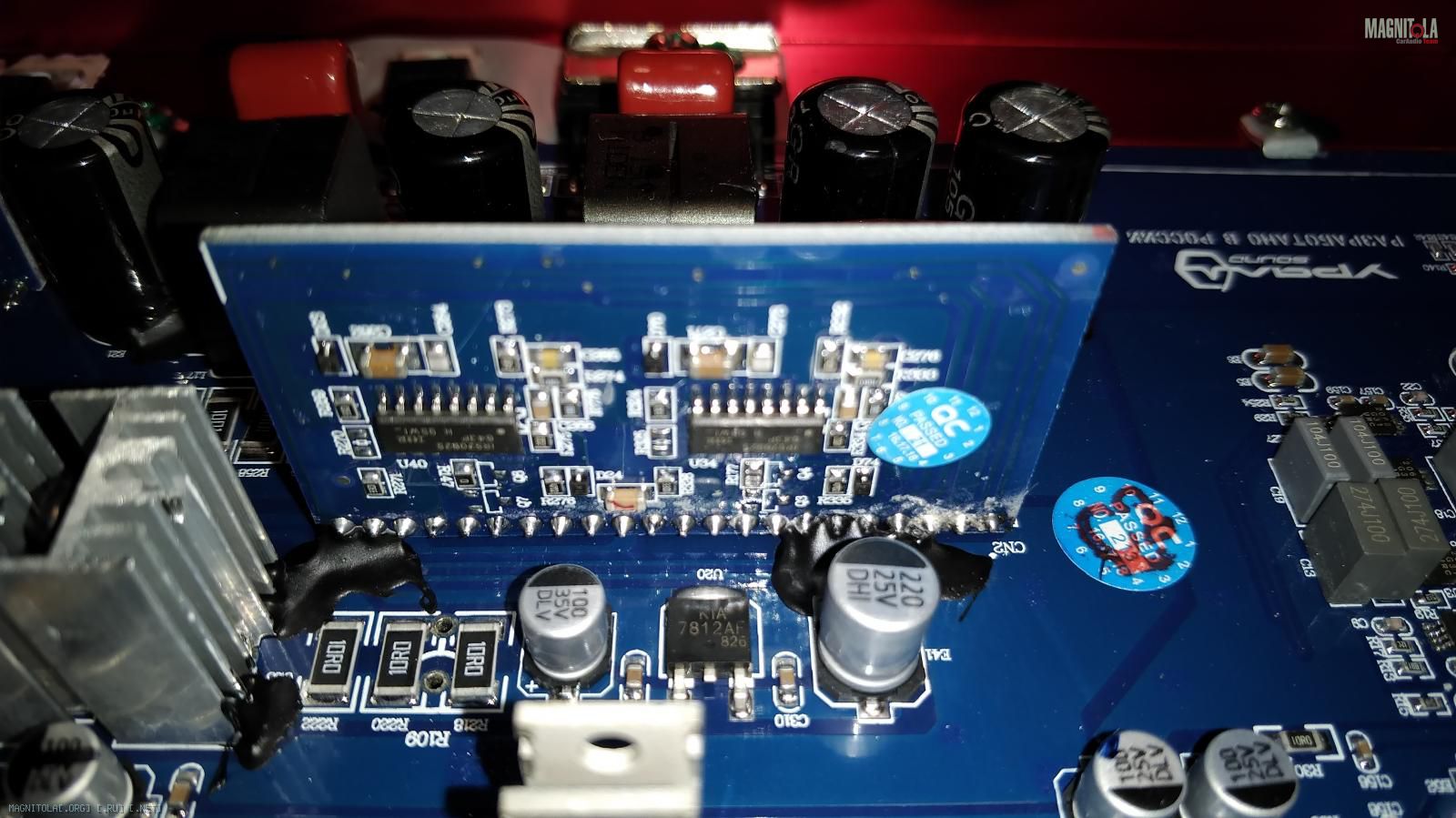

Вложение 1176848 Вложение 1176850 Вложение 1176852
Вложение 1176854 Вложение 1176856 Вложение 1176858

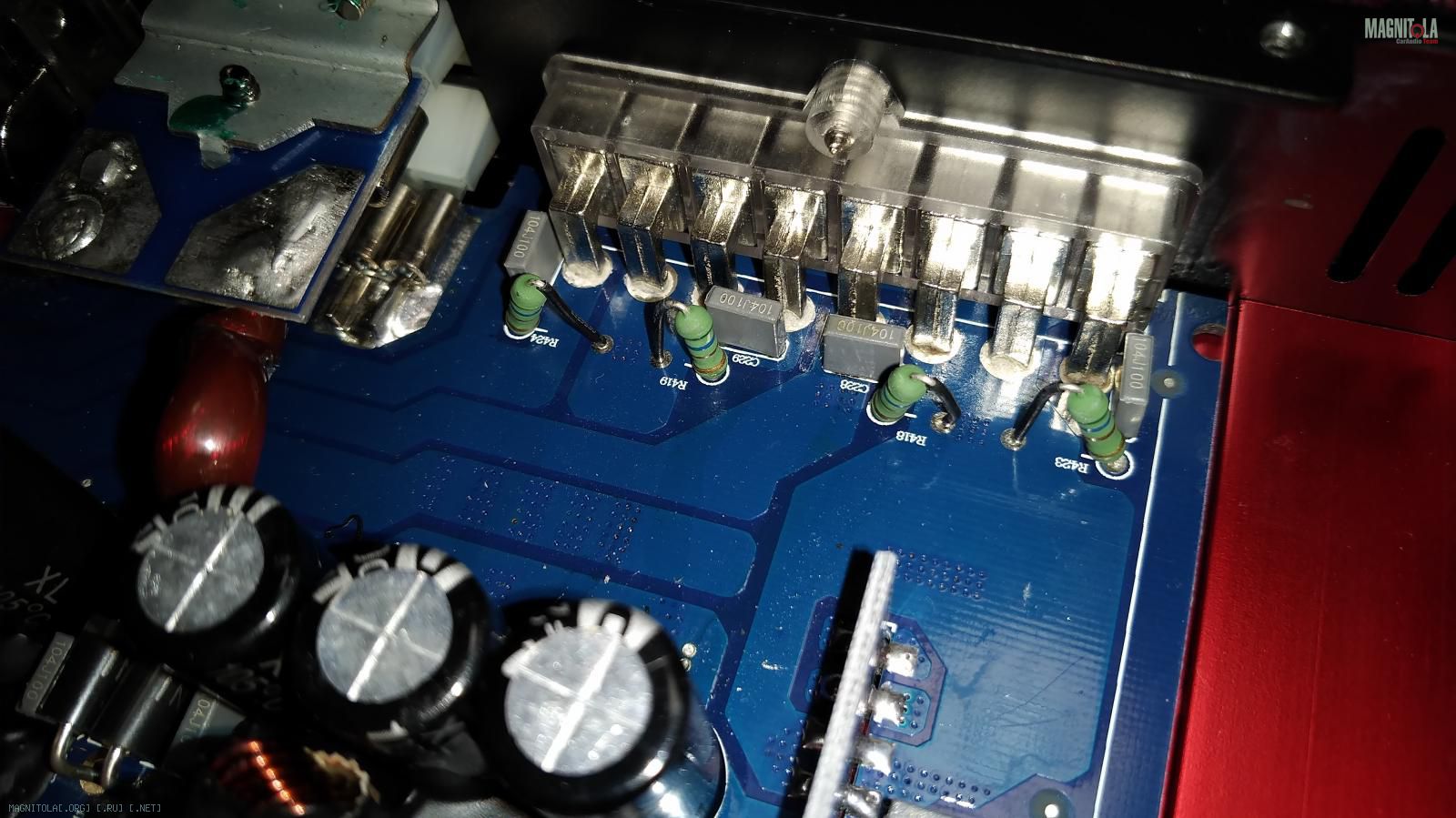

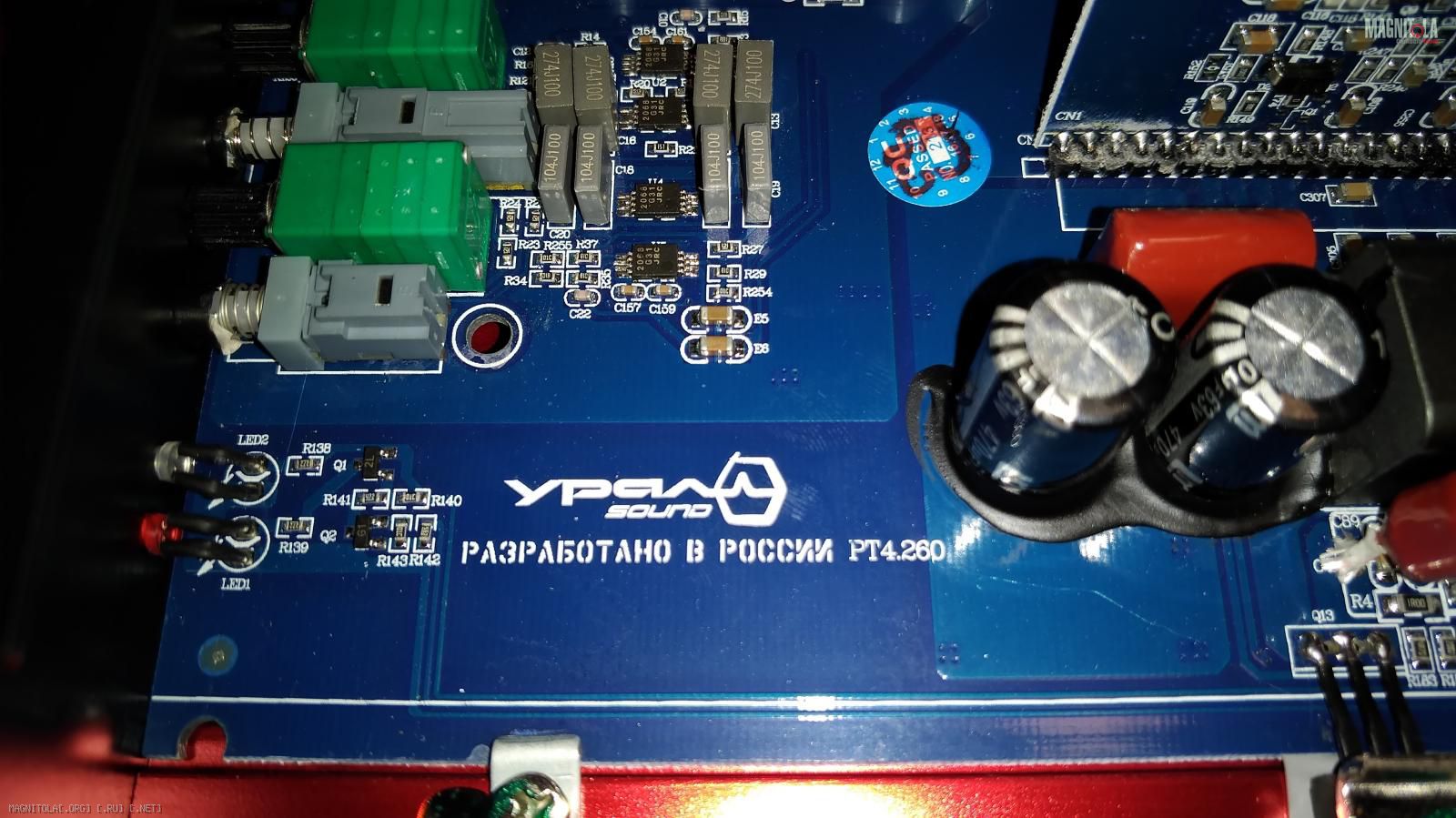

Вложение 1176864 Вложение 1176866 Вложение 1176868 Вложение 1176870 Вложение 1176862

Ну как? :)
Как картинки, относительно того, что уже было ранее увидено в картинках, в темах про http://magnitola.org/ural/331790-ura...b-6-180-a.html и http://magnitola.org/ural/334178-ura...t-8-120-a.html.
Как я думаю - комментарии излишни, всё просто очевидно!
Поэтому и рассусоливать набивая текст не буду...
В конце темы про http://magnitola.org/ural/334178-ura...t-8-120-a.html я написал :

Цитата:

---

Сообщение от FFZ

зы: на этой неделе постараюсь найти время, чтоб вскрыть РТ 4.260, но уверен на 99% в том, что я знаю, что я там увижу под крышкой .

---

Быть уверенным на все сто процентов нельзя, всякие неожиданности жизнь может предоставить, посему один процент ))) я и оставил Уралу на нелогичность в решении и поступке ))), которые можно было оттопырить в РТ 4.260, но как видим :)...
Вскрыв я увидел внутри РТ 4.260 именно то, что и ожидал увидеть, т.е. по моим критериям и видению процесса создания и выпуска серии продуктов, усилителей, Урал с данным девайсом по всем конструктивным решениям выступил абсолютно логично и закономерно !!!
Это однозначно Зачёт !!!

В теме про http://magnitola.org/ural/334178-ura...t-8-120-a.html я написал :

Цитата:

---

Сообщение от FFZ

Итого на основании все выше перечисленного, что, какой вывод можно сделать о PT 8.120?Да очень простой - и URAL (Урал) DB 6.180 и PT 8.120 это девайсы принадлежащие одной платформе !!!Поэтом и все выводы, все резюме , которые я сделал о URAL (Урал) DB 6.180 абсолютно полностью справедливы так же и для РТ 8.120.Т.ч. если кому это интересно узнать относительно РТ 8.120, то для того чтоб почитать об этом, нужно всего лишь нужно пройти в тему о URAL (Урал) DB 6.180....Более того, из всего сказанного в этом посту, логично вытекает то, что всё то, что было описано в теме о его рациональном твике DB 6.180 всё абсолютно тоже самое и по той же программ нужно будет сделать и с PT 8.120. Т.ч. если кто-то захочет получить больше от этой платформы в реализации PT 8.120 по вопросу качества звучания, то так же идёт в тему про URAL (Урал) http://magnitola.org/ural/331790-ura...b-6-180-a.html, внимательно читает, смотрит картинки и повторяет.

---

тем не менее :) вопросы не отпали, хотят картинок и по http://magnitola.org/ural/334178-ura...t-8-120-a.html и по http://magnitola.org/ural/334406-ura...ml#post3709742...

Ладно, писать буду не много, буду краток, буду картинки показывать...
Кому не стрёмно разобрать усилитель и достать плату, чтоб сделать всё максимально возможное в твике по системе вторичного силового питания, то начинаем с этого.

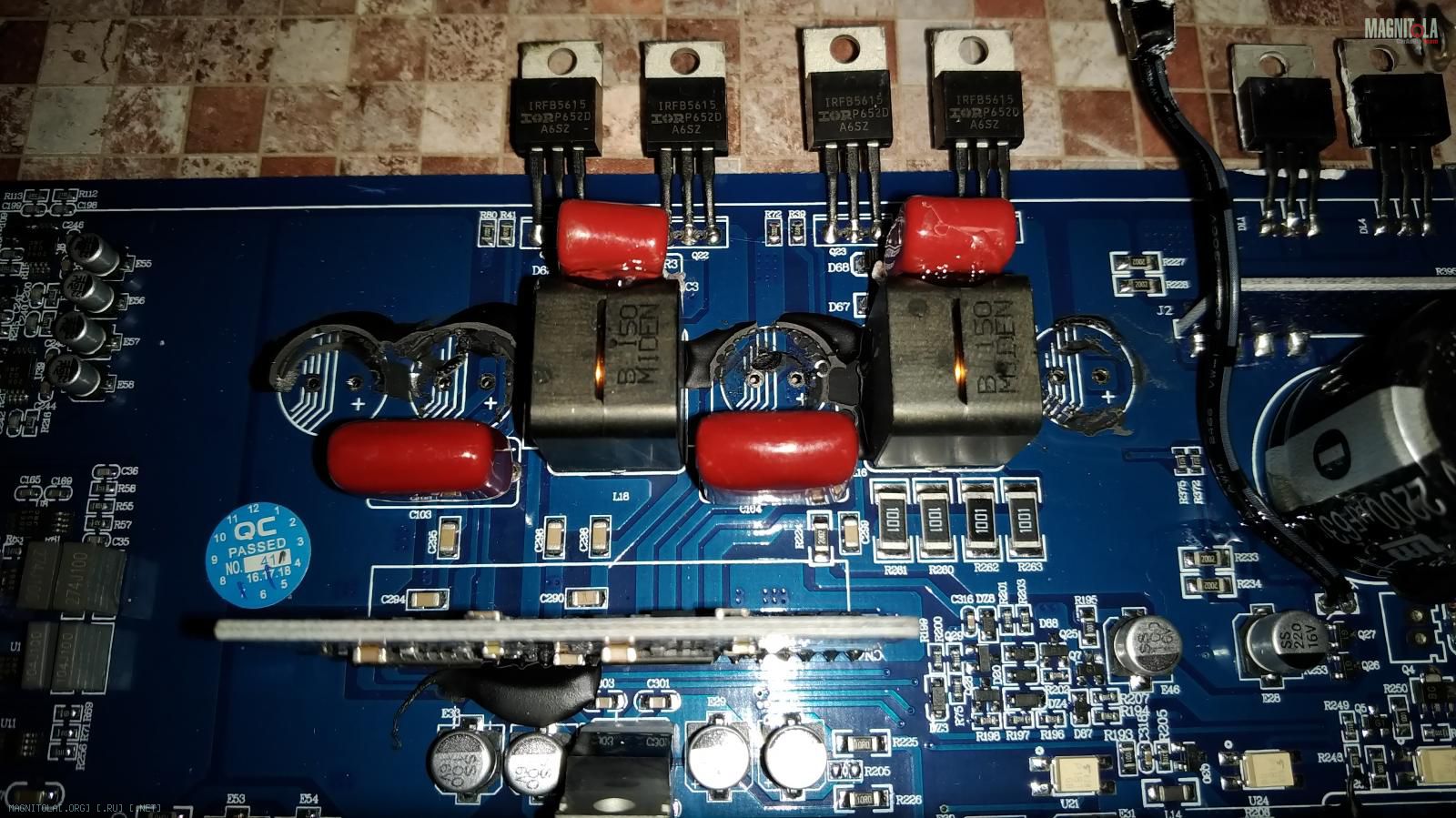

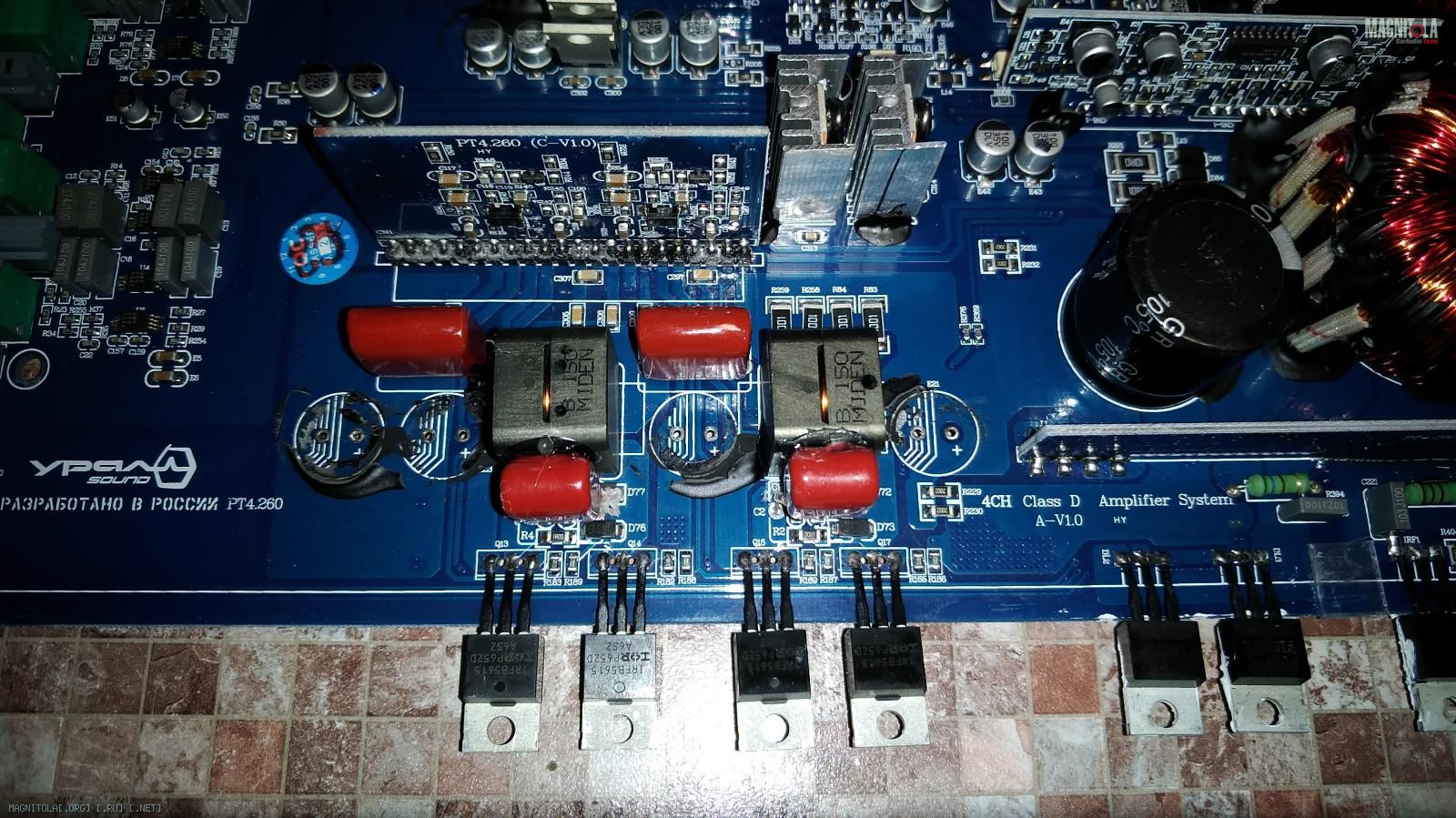

Выпаиваем это:
Вложение 1185932 Вложение 1185930

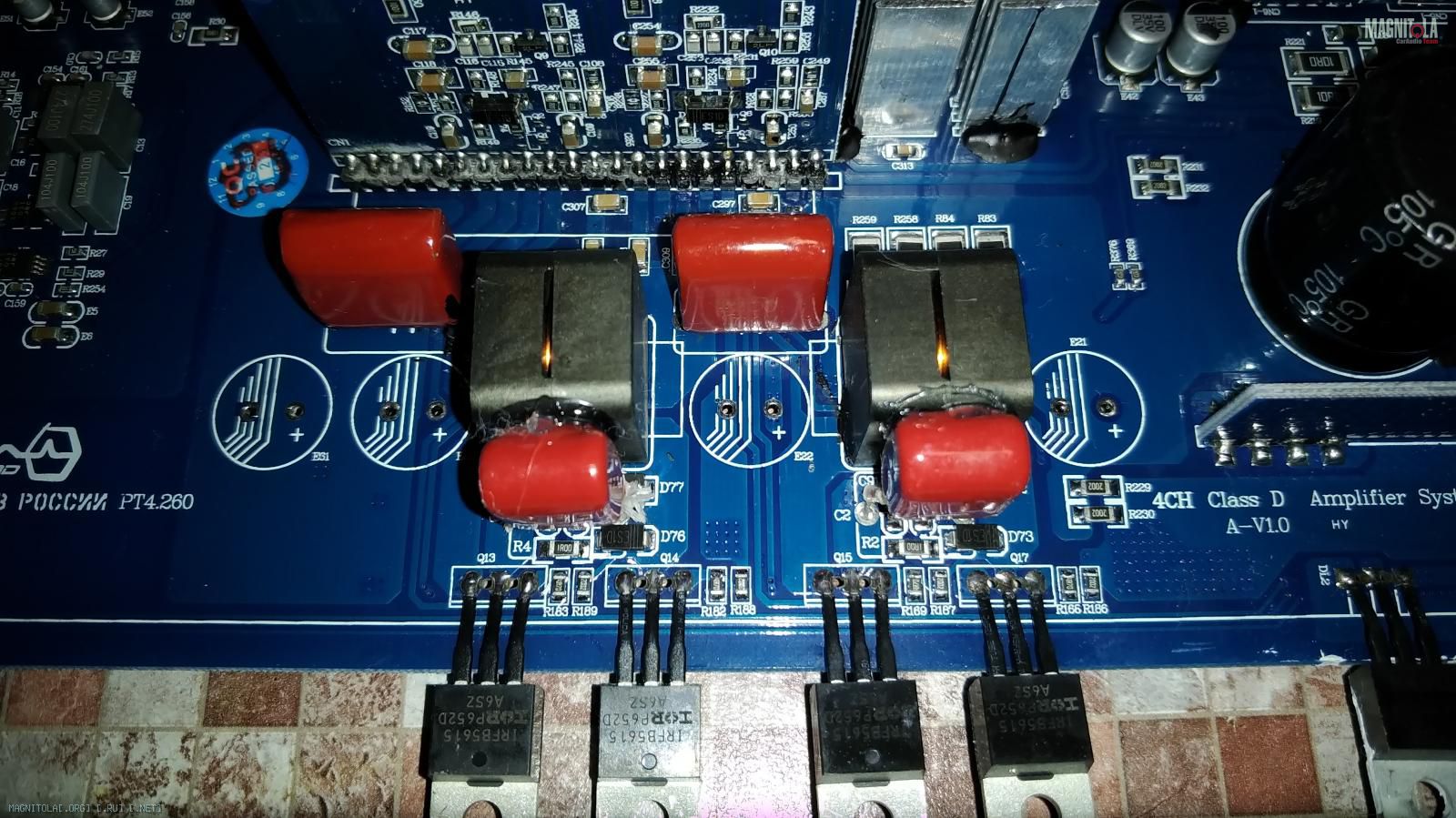

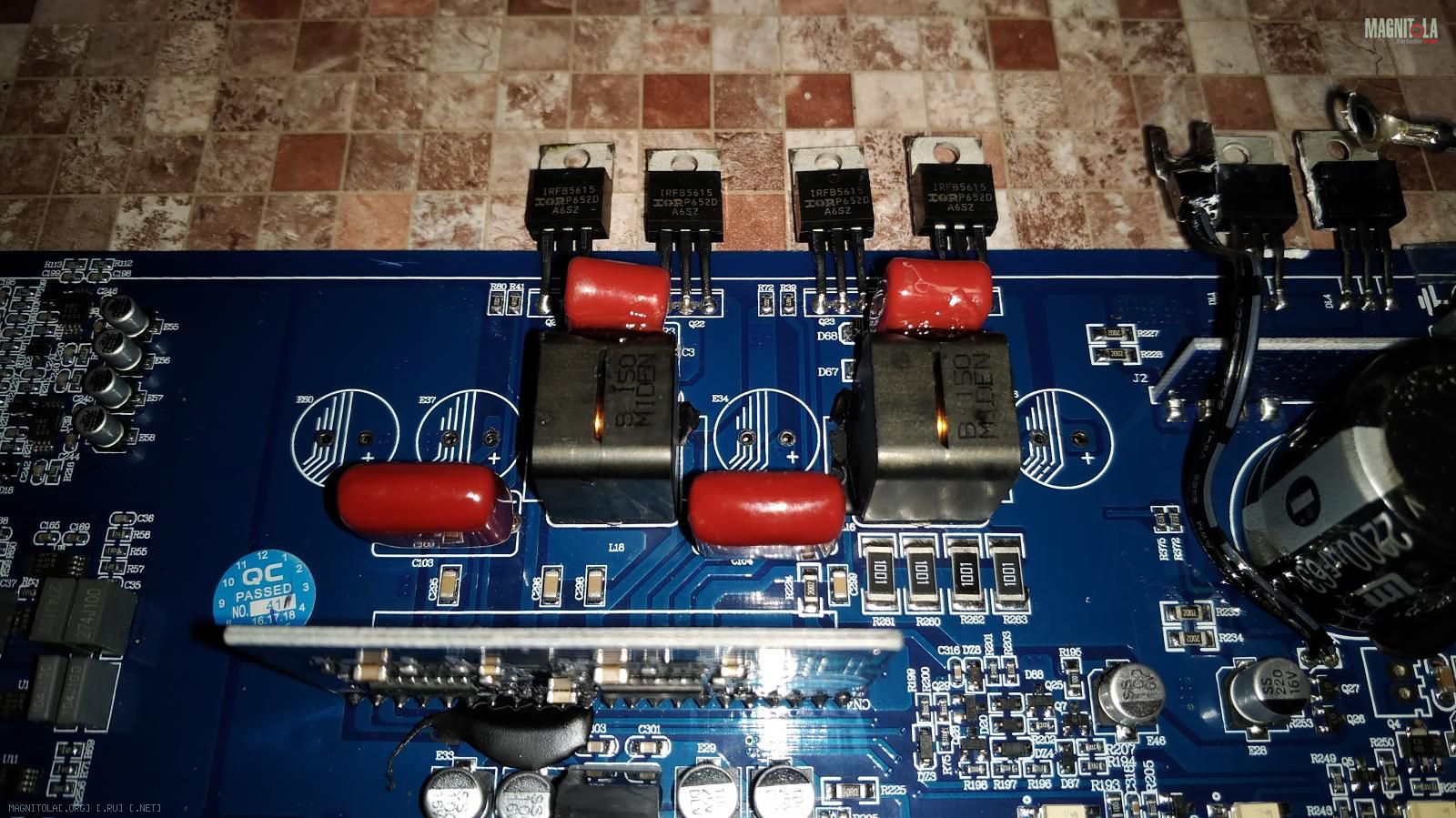

Удаляем с платы остатки клея/компаунда дополнительной фиксации конденсаторов:
Вложение 1185926 Вложение 1185928

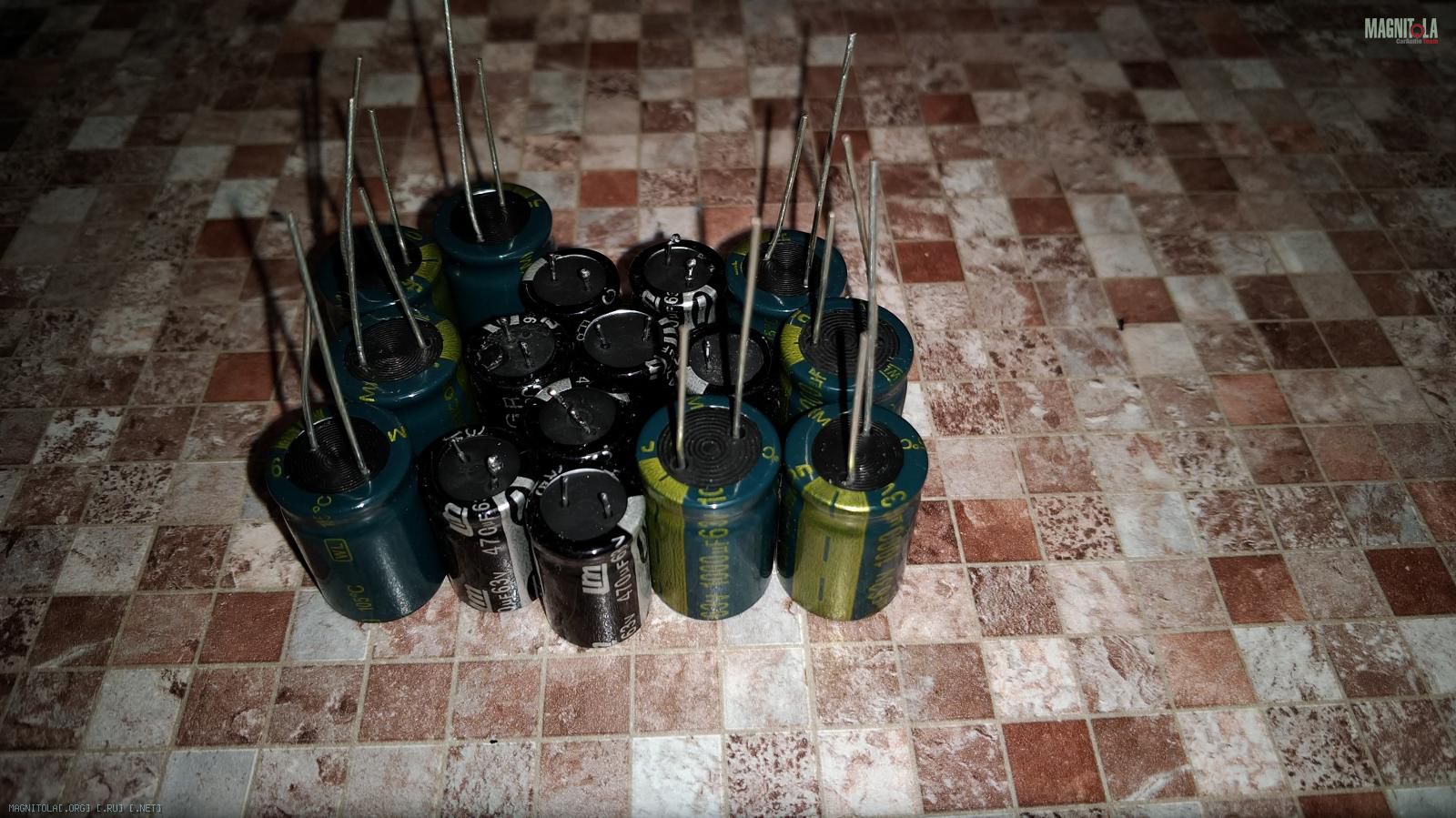

Кучка выпаянных штатных конденсаторов цепей вторичного силового питания на 470 мкф и приготовленные новые на 1000 мкф:
Вложение 1185924

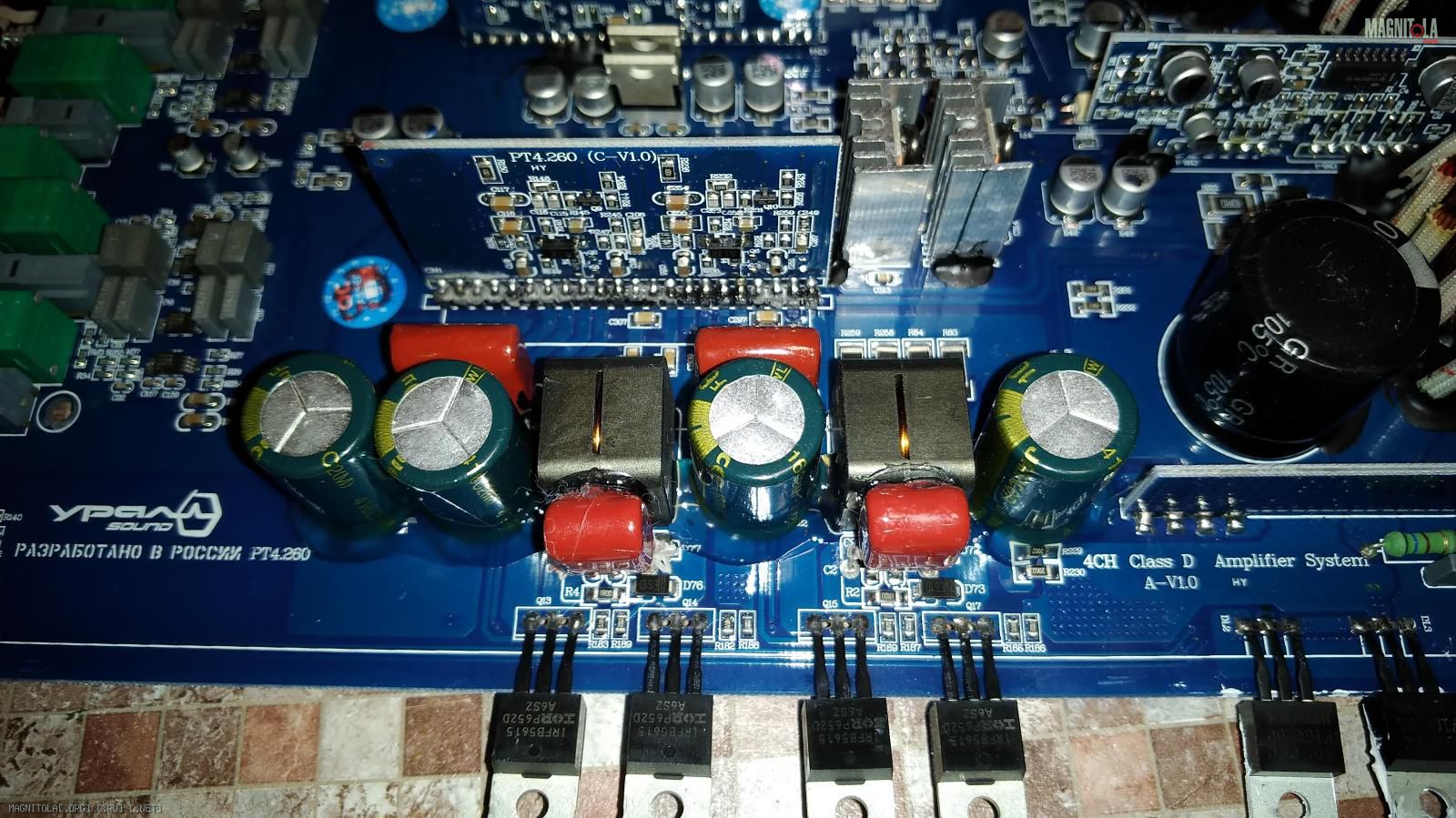

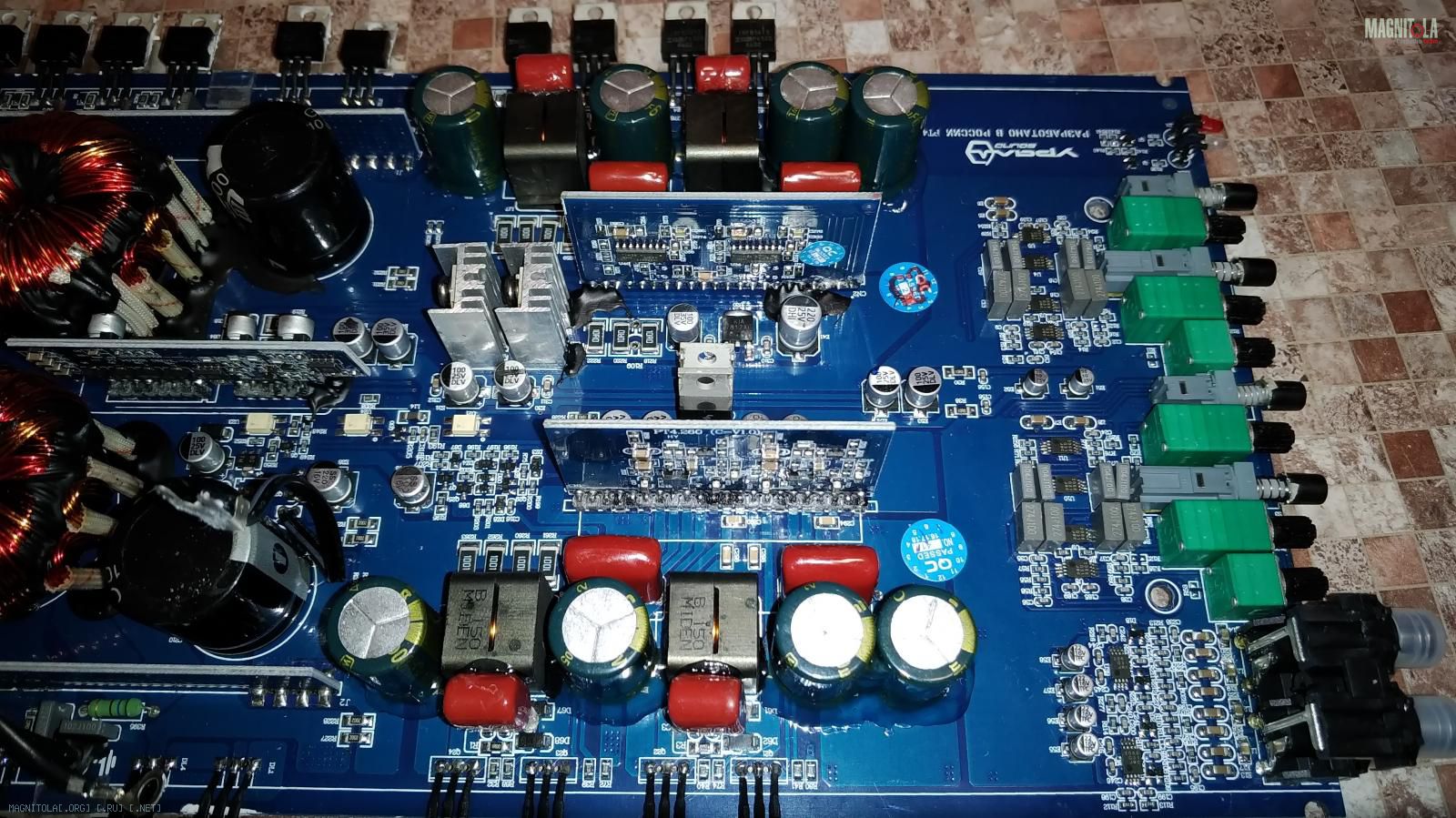

Впаиваем новые и обязательно дополнительно фиксируем конденсаторы клеем/компаундом:
Вложение 1185920 Вложение 1185922

Сложно?
Я ХЗ, но по мне так абсолютно ни чего сложного в этом действе нет....

Кому стрёмно разобрать усилитель и доставать плату, то сидим и ждём продолжения...

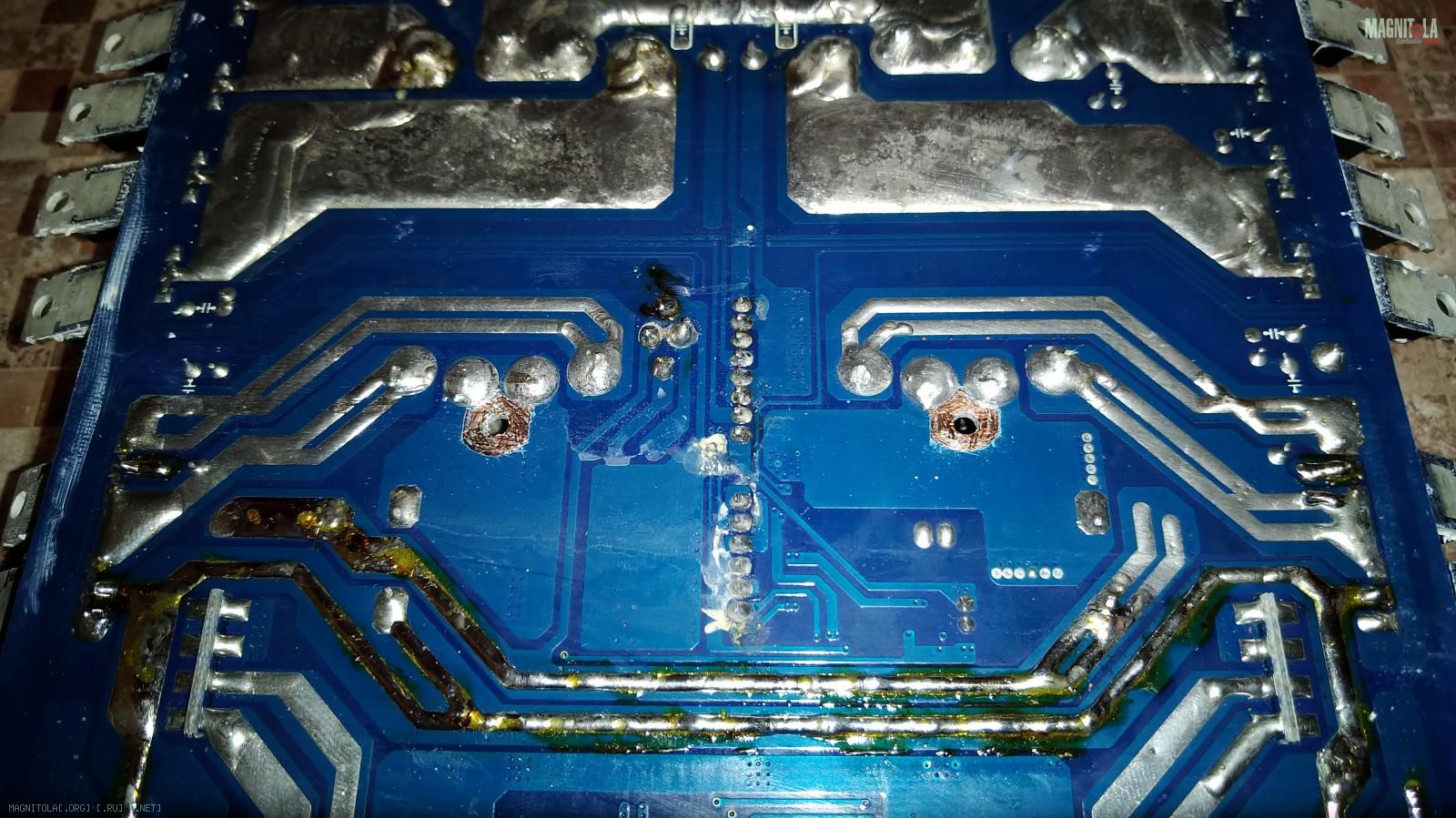

Те кто вынимал плату из корпуса делаем это :
Вложение 1186094
т.е. сверлим в этом месте отверстие и зачищаем площадку от маски платы для припаивания провода вторичная
силовая масса к которой будем припаивать провод к батареям дополнительных конденсаторов фильтра цепей вторичного силового питания.

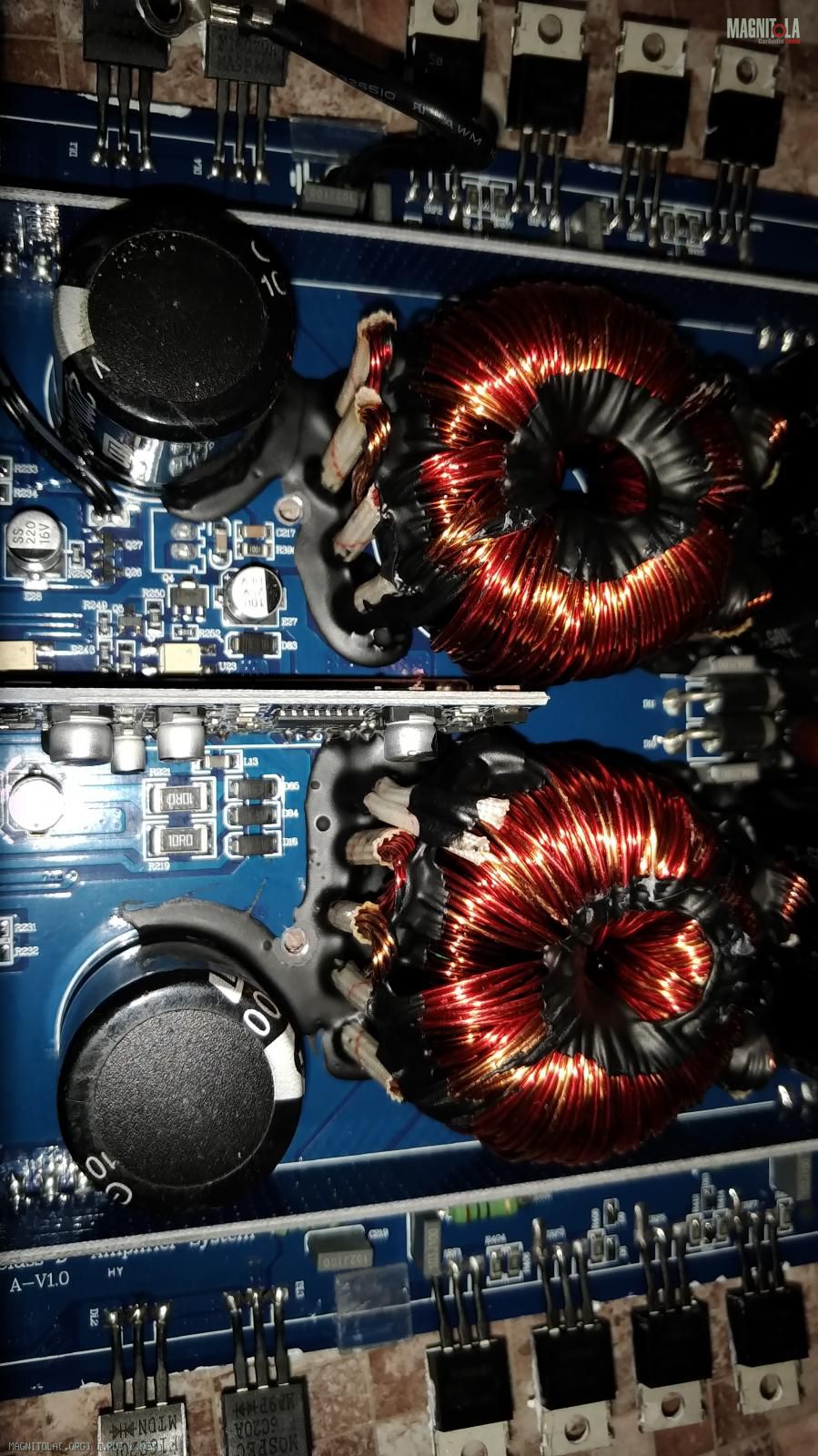

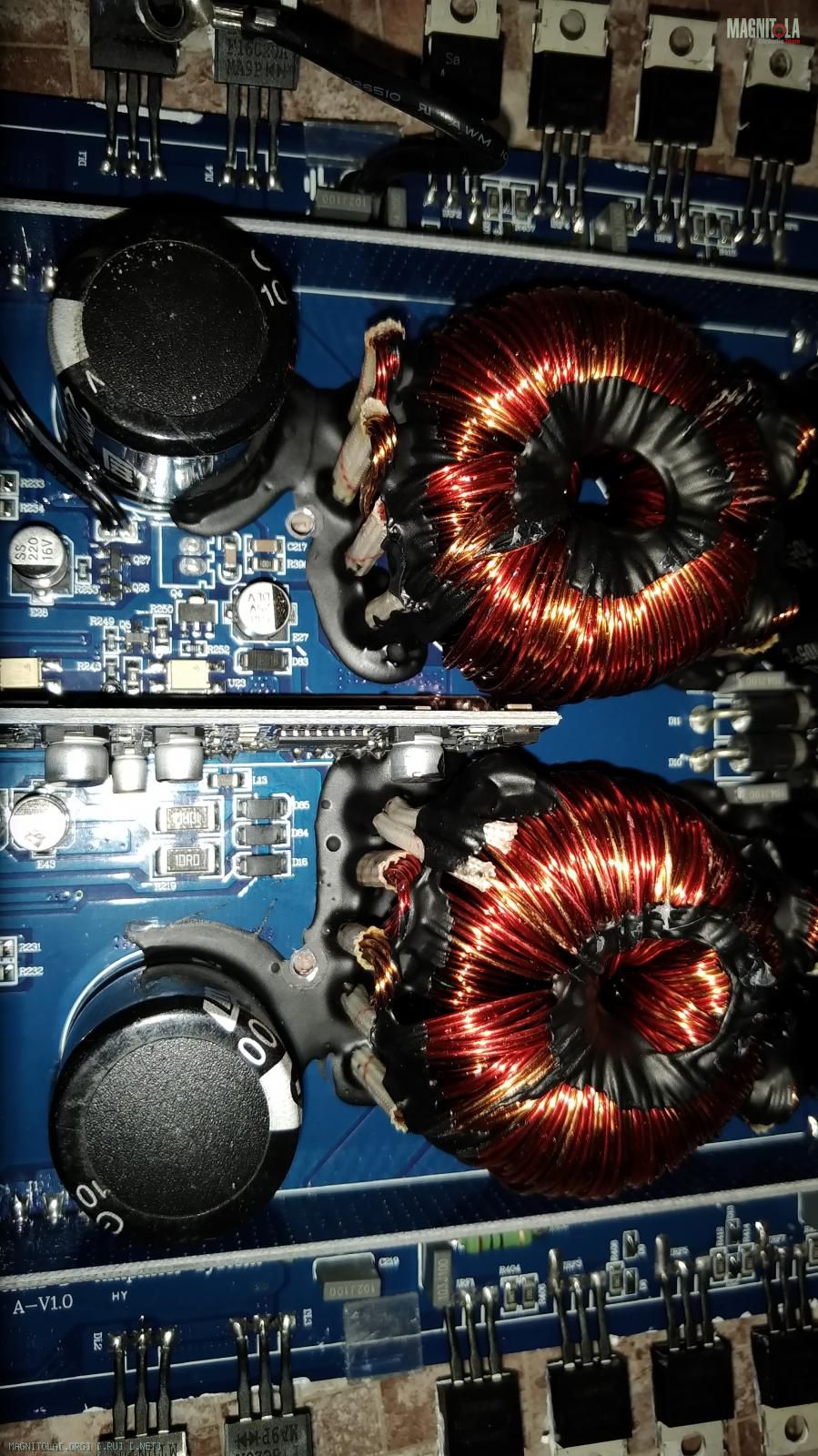

Те кто не снимал плату, эта пара фото для Вас.
В месте отверстий на лицевой стороне платы, которые Вы не делаете, убираете компаунд и делаете площадку для припаивания того же
провода к батареям дополнительных конденсаторов фильтра цепей вторичного силового питания.
Вложение 1186090 Вложение 1186092
т.е. Вы уже можете впрягаться ))) в процесс, т.к. начиная с этого места всё можно будет делать не вынимая платы из корпуса.

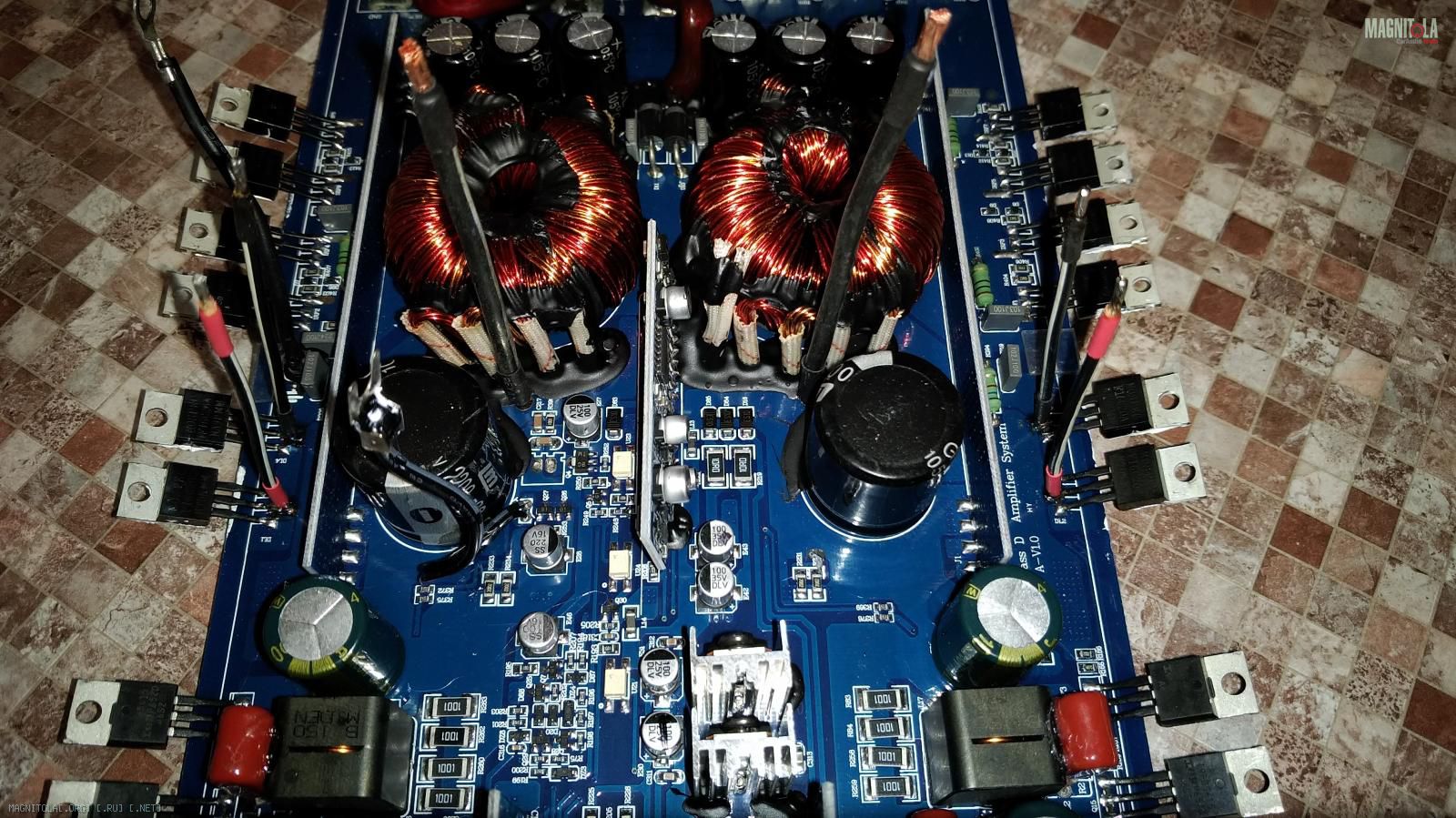

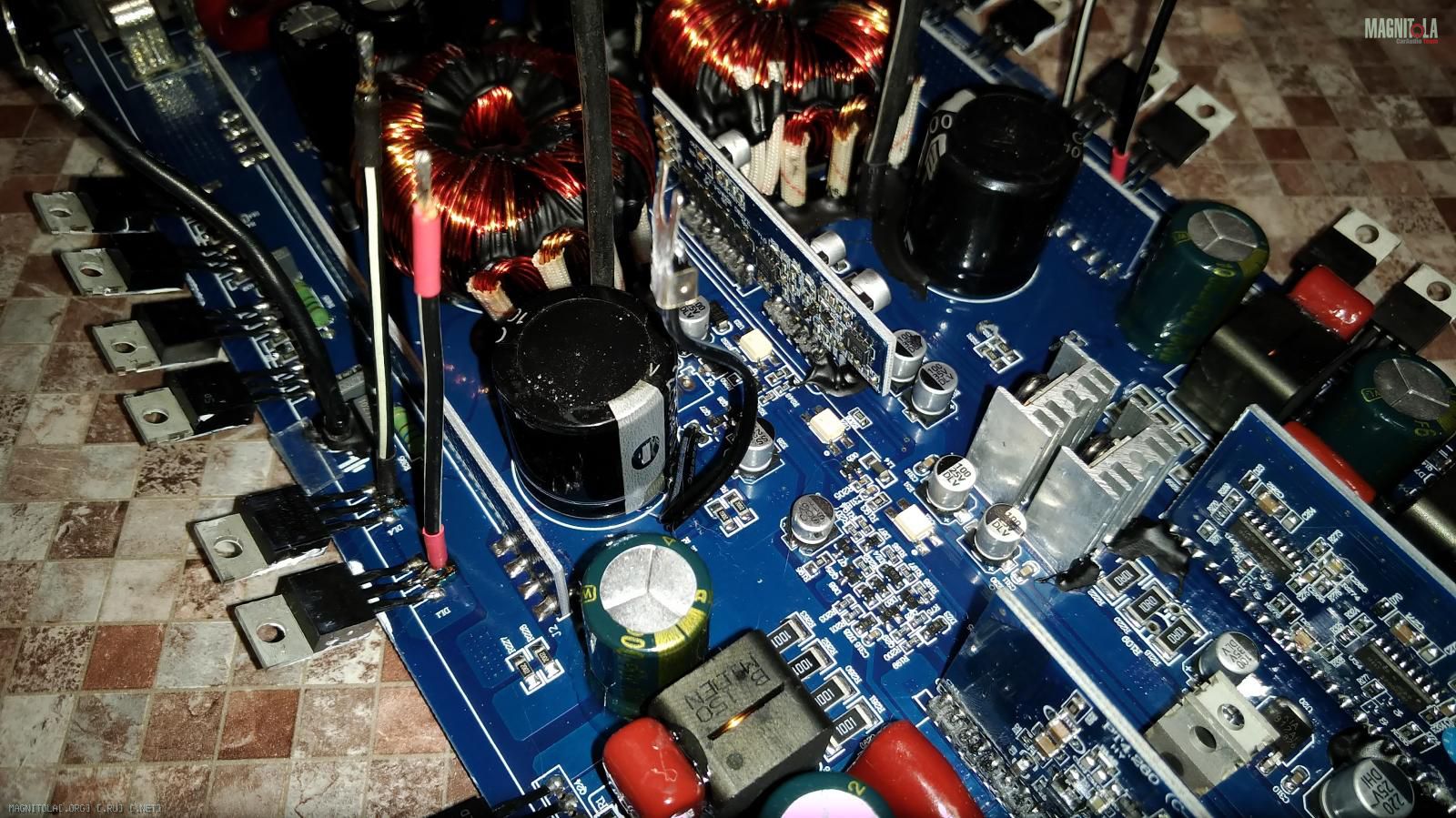

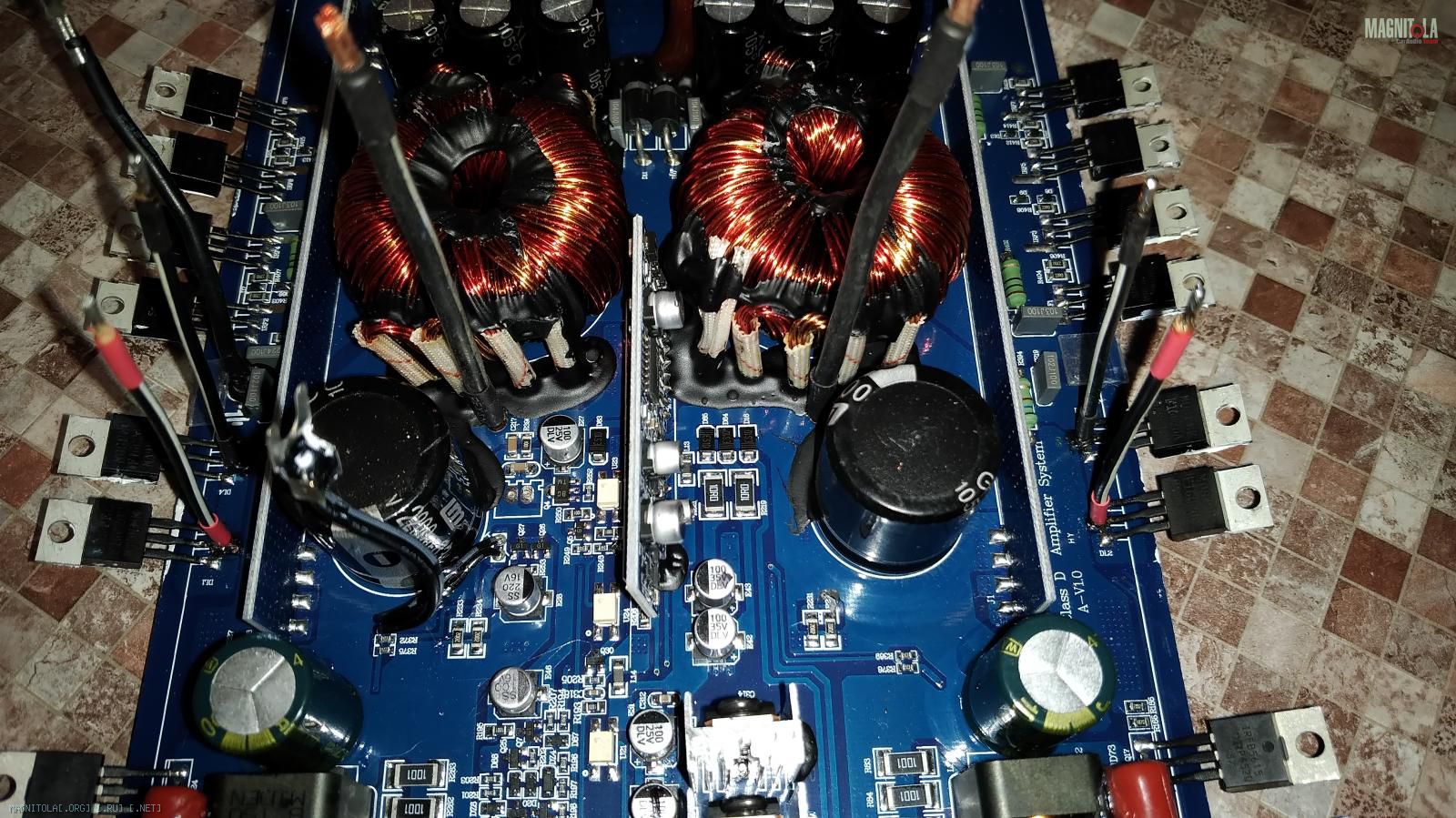

Подпаиваем провода для подключения батарей дополнительных конденсаторов фильтра цепей вторичного силового питания:
Вложение 1186082Вложение 1186084Вложение 1186086Вложение 1186088
Должно получиться как то так.
Где на фото подводящие провода подпаянные к центральным ножкам силовых выпрямительных диодных сборок с красными кембриками из термоусадки это провода для подключения к плюсам дополнительных батарей, соответственно с чёрными это для подключения к минусам дополнительных батарей.

Хорошего всем выходного дня!

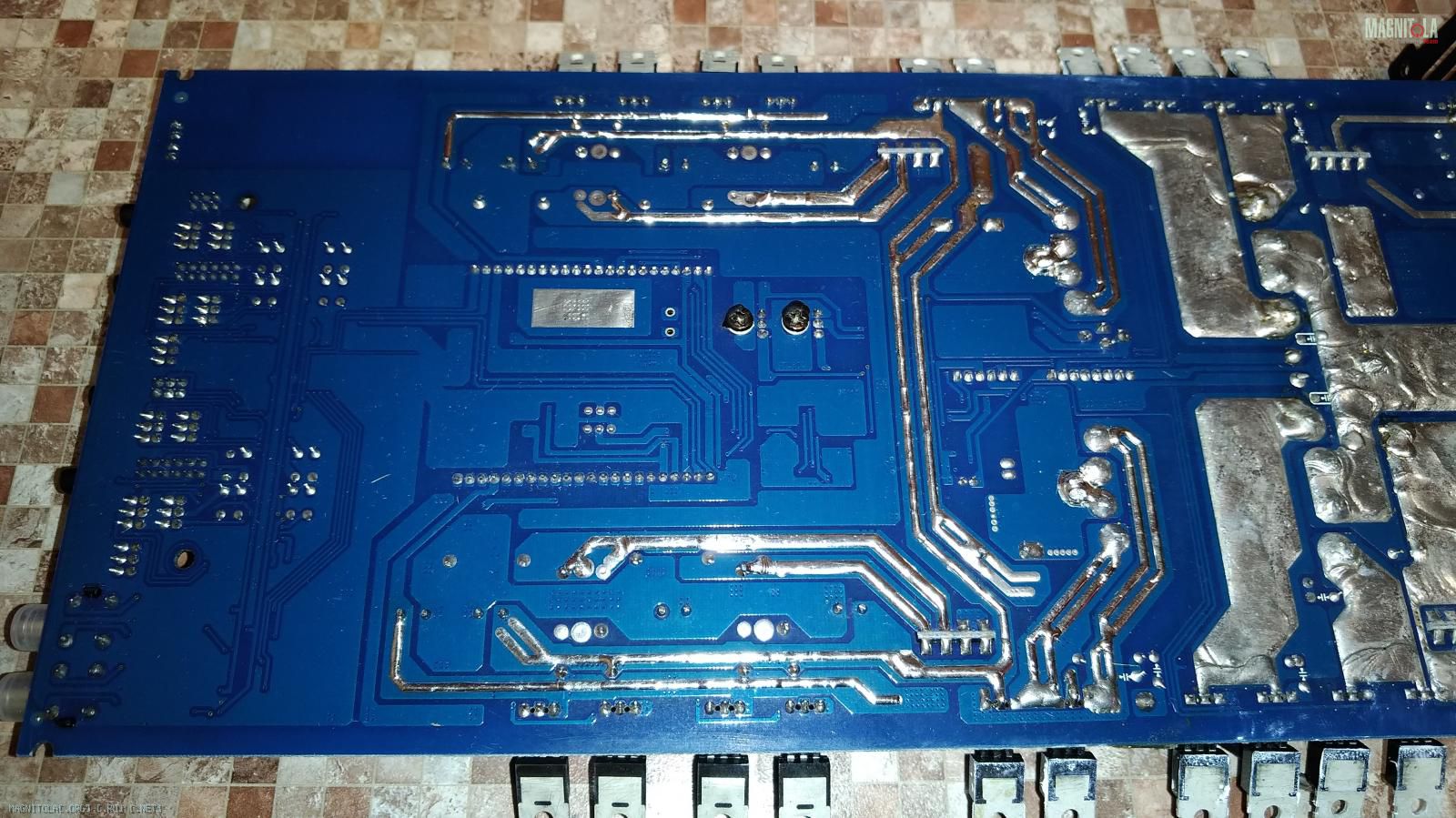

ЗЫ: Сорри забыл, для тех кто будет вынимать плату из корпуса для твика, не лишним будет пролить припоем силовые дорожки вторичных цепей, не и после чего конечно же отмыть плату
Вложение 1186112
конечно же это действо не сделает прихода вот прям мама не горюй ))), но твик это сбор рубля по копеечке, полушкам и осьмушкам :)....

Я мог бы сразу, пока плата на столе без корпуса, сделать твик и остальных частей усилителя, т.к. работать с СМД компонентами имея плату в руках несколько удобнее, но для тех кто не решился снимать плату, я соберу усилитель, чтоб показать то, что и последующие работы можно делать на плате в корпусе.

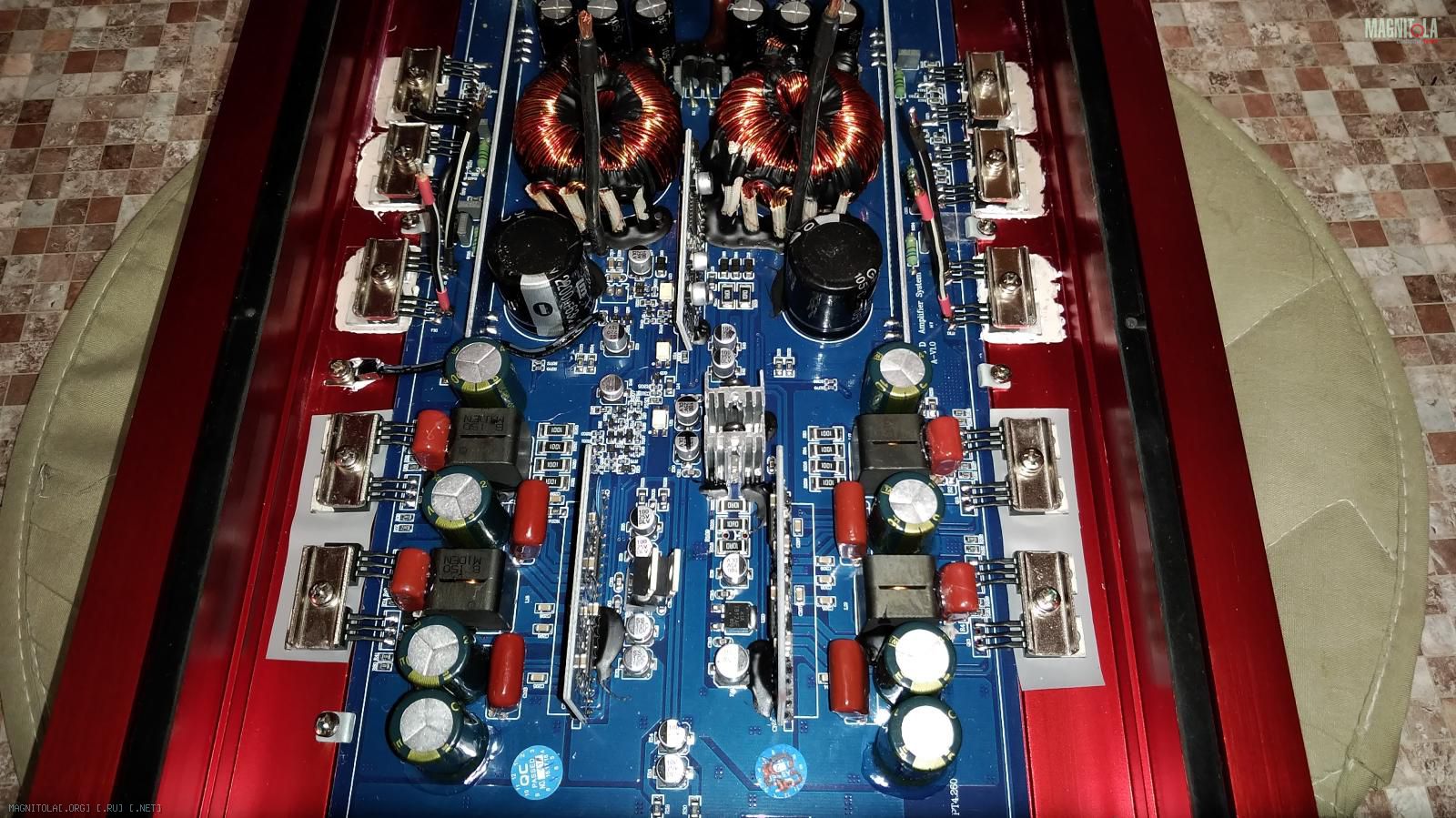

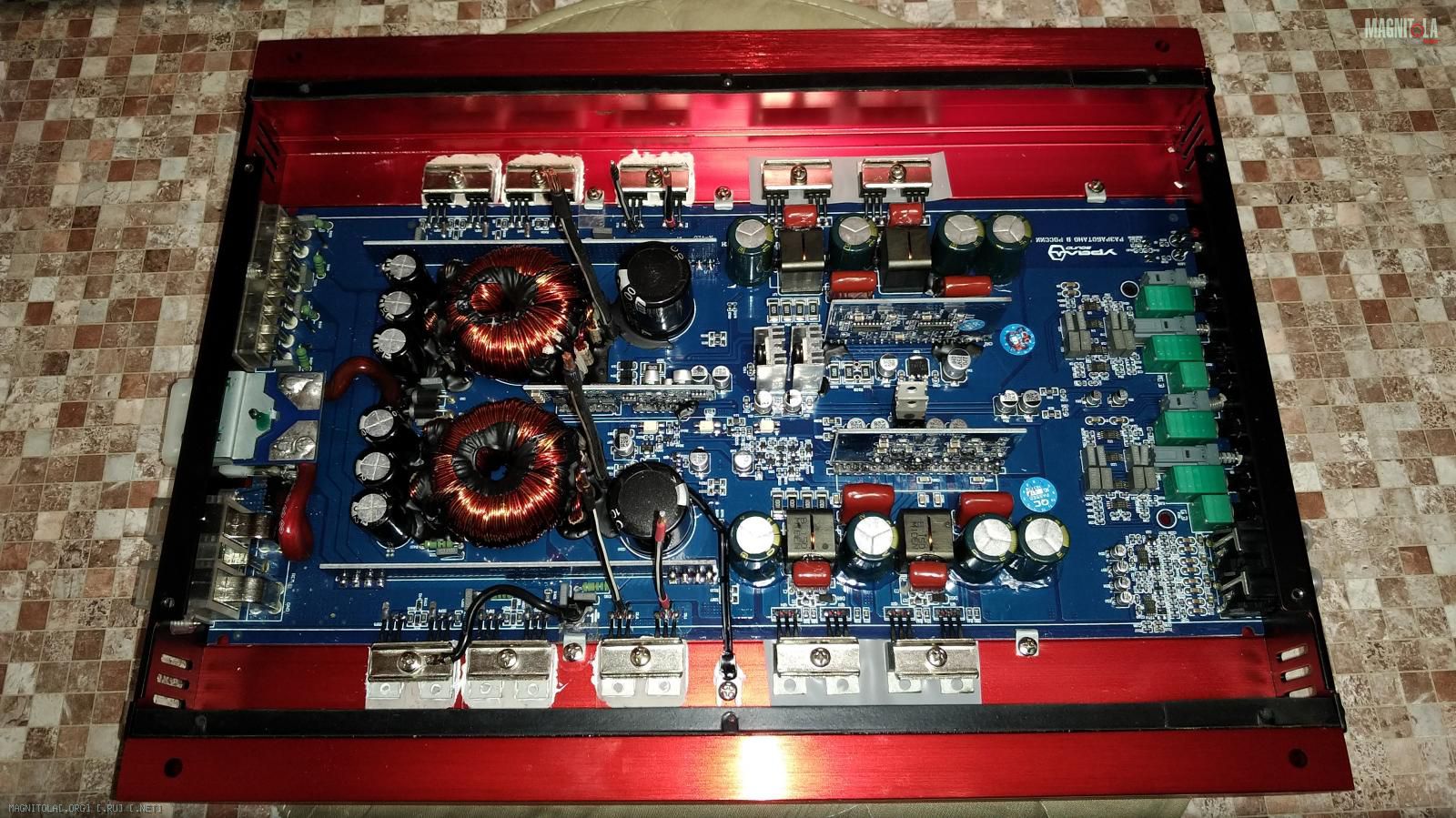

В результате на сейчас у меня вот такое состояние девайса:
Вложение 1186118 Вложение 1186120

Дядь Федор, мне кажется это уже мания )))

Цитата:

---

Сообщение от maximus_063

Дядь Федор, мне кажется это уже мания )))

---

Да я ХЗ, может быть ))), но точно не у меня ))).
Если серьёзно, то сплошь и рядом, куда не поглядишь и вникнешь в суть, то кругом одно и то же - компромисс.
Во всём, Все производители всего, что только вообще производится, применяют компромисс по своему пониманию оптимальности.
Посмотри мою тему про инстал в Дастер, последний пост, про камеру заднего вида с АллиЭкспресс...
Камера весьма не плохая, а соединительный видео кабель просто откровенный хофнезин, который под передачу ни аудио ни видео сигнала вообще не предназначен.
В результате продаваемый комплект задней видеокамеры по моим критериям убит этим кабелем.
Пишу продавцу, что кабель в комплекте не предназначен для использования его в этих целях.
А он мне в ответ, я ни чего не знаю, Вы первый кому этот кабель не нравится.
Он даже не понимает причину достаточно большого числа отзывов от тех кто жаловался на не очень хорошее качество картинки получаемого с камеры на экране.
Он не понимает, что причина в кабеле, который на заведённом автомобиле нахапывает на своих 6-ти метрах просто все внешние электромагнитные помехи.
Я ему пишу, поймите, кабель не экранированной структуры, для передачи видео сигнала он вообще не предназначен, не говоря уже о том, чтоб использовать в современном автомобиле.
Он мне в ответ - если применять экранированный кабель, то это поднимет конечную стоимость комплекта его задней видео камеры, а это снизит уровень продаж....
ППЦ...

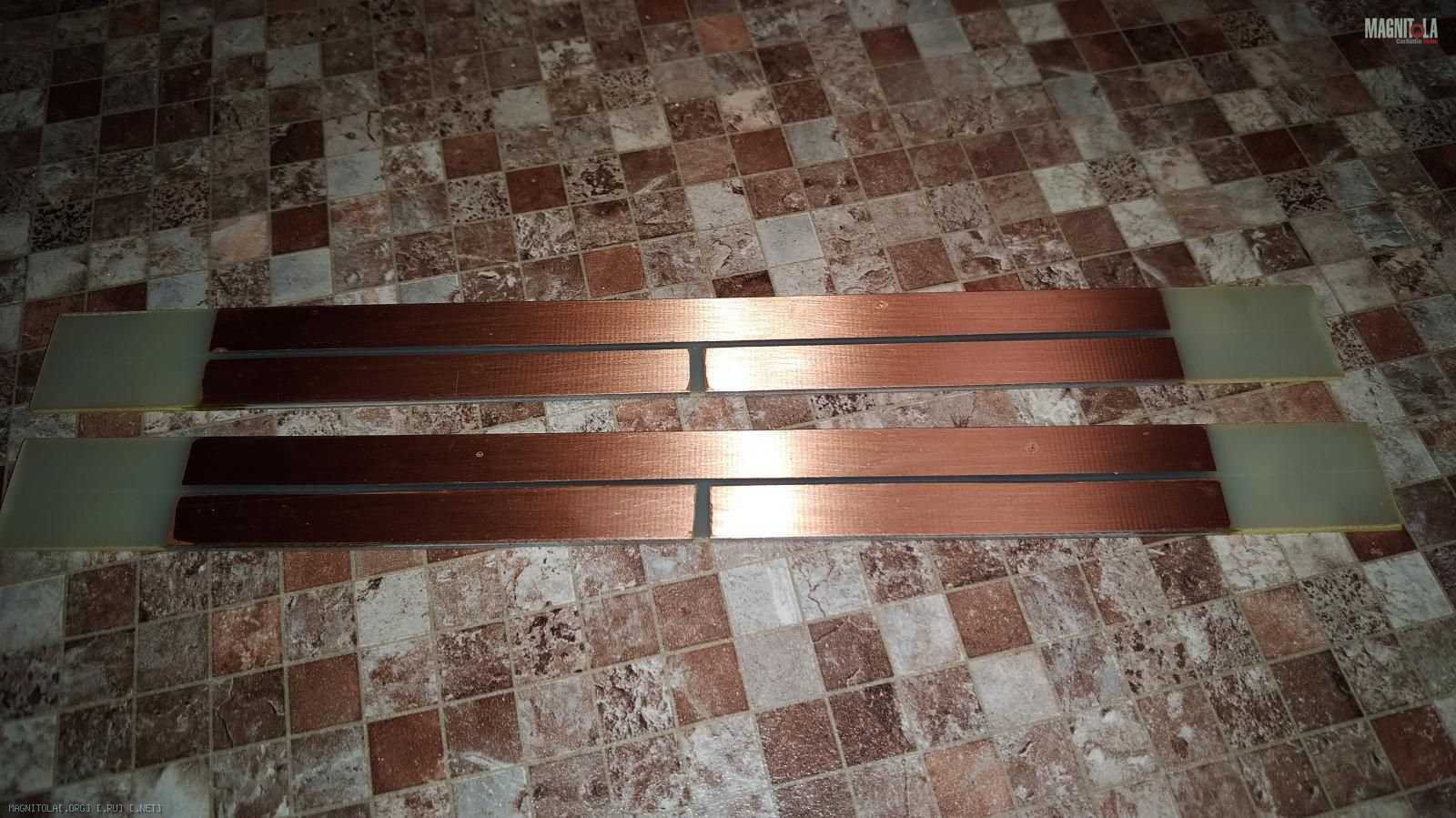

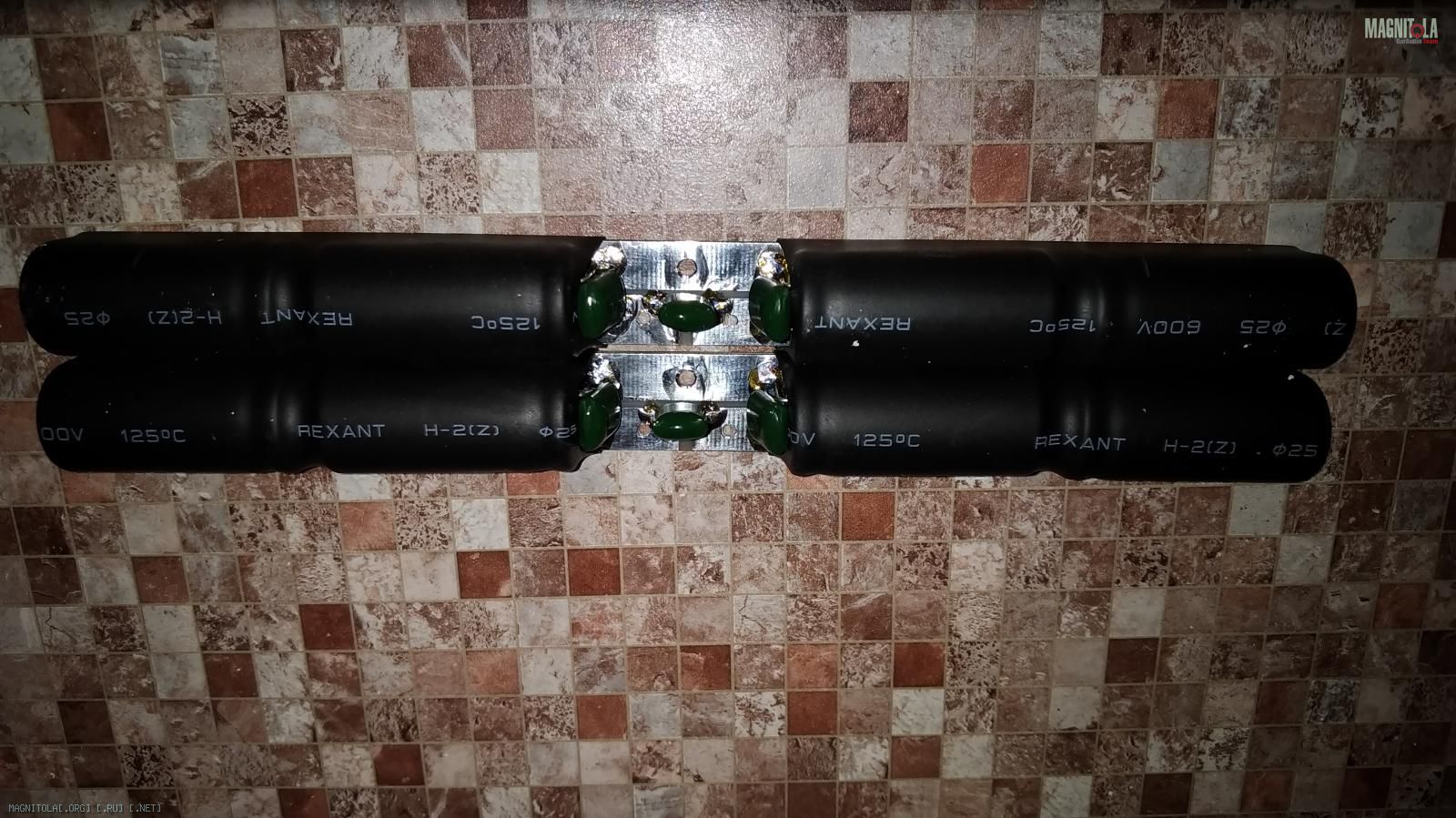

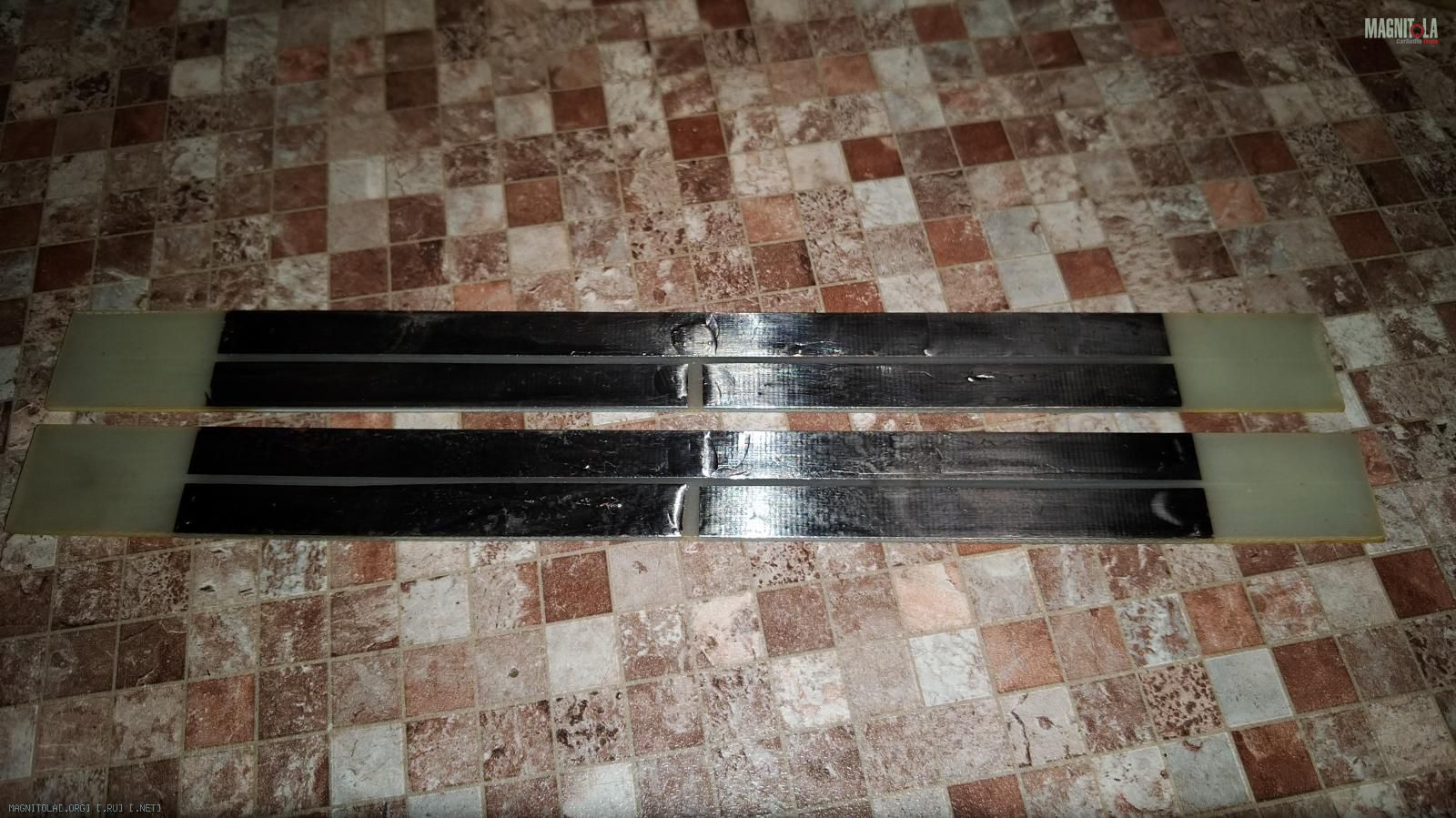

Ну да ладно, к теме, продолжу манию маньячества ))).

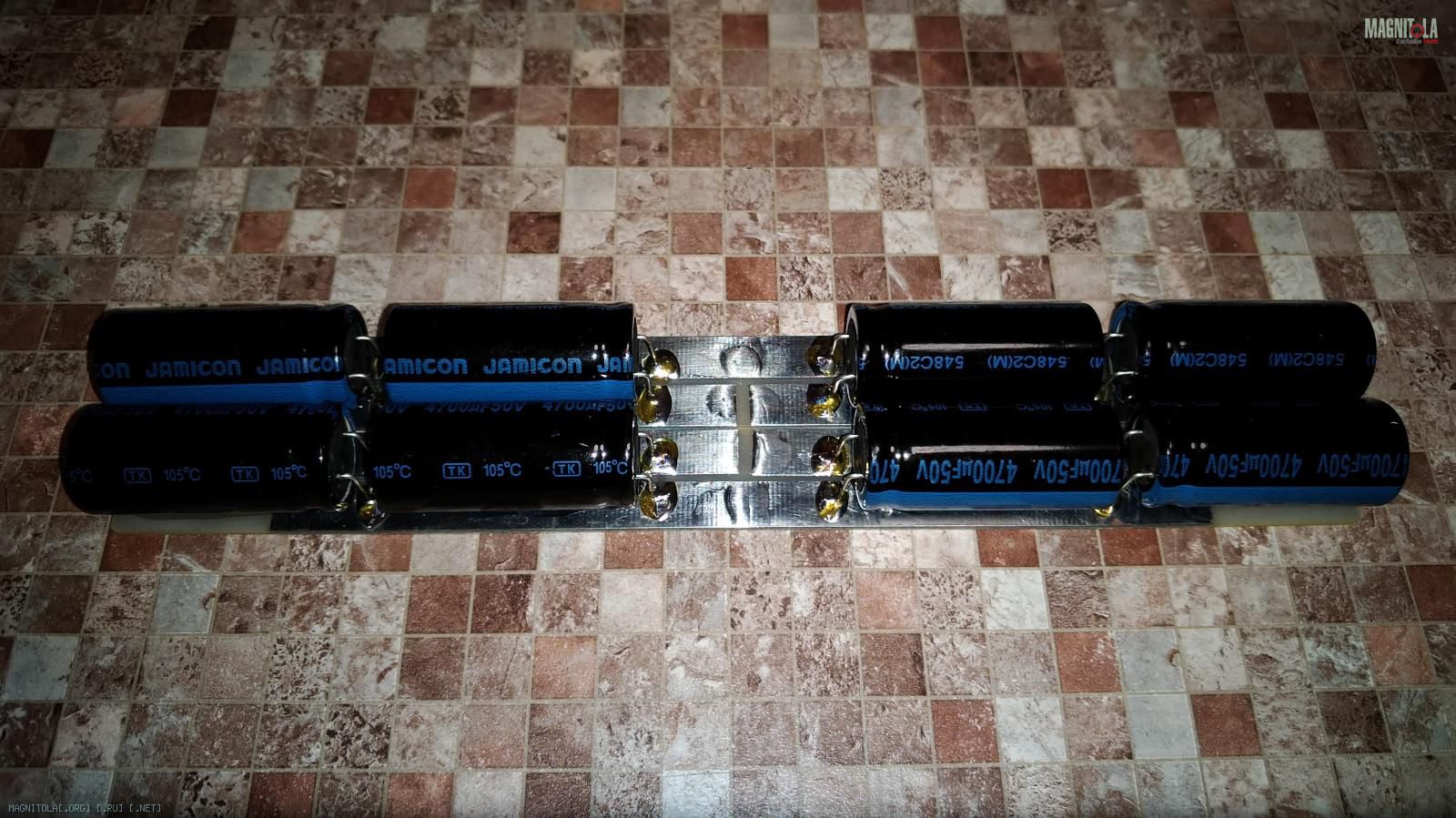

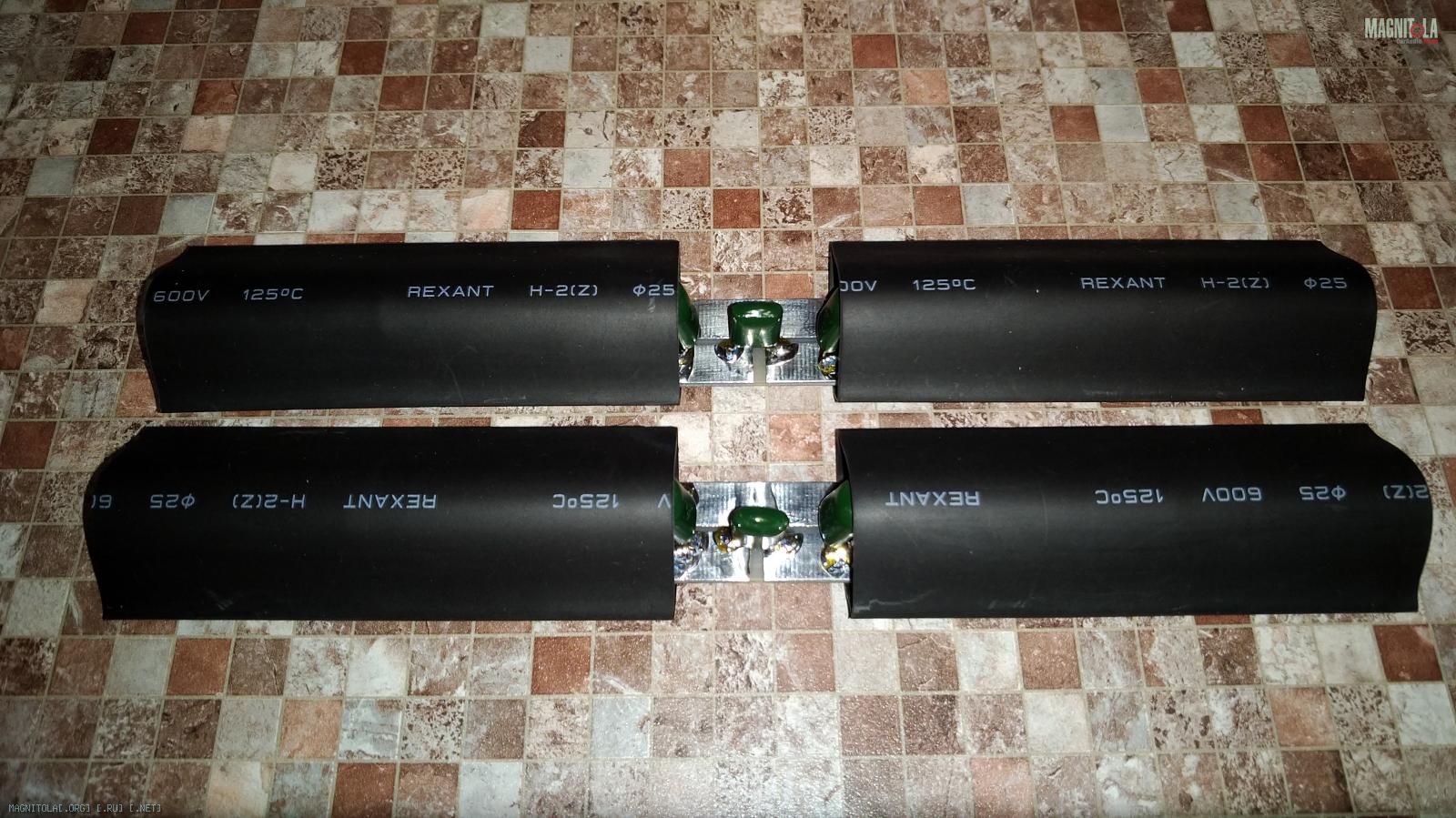

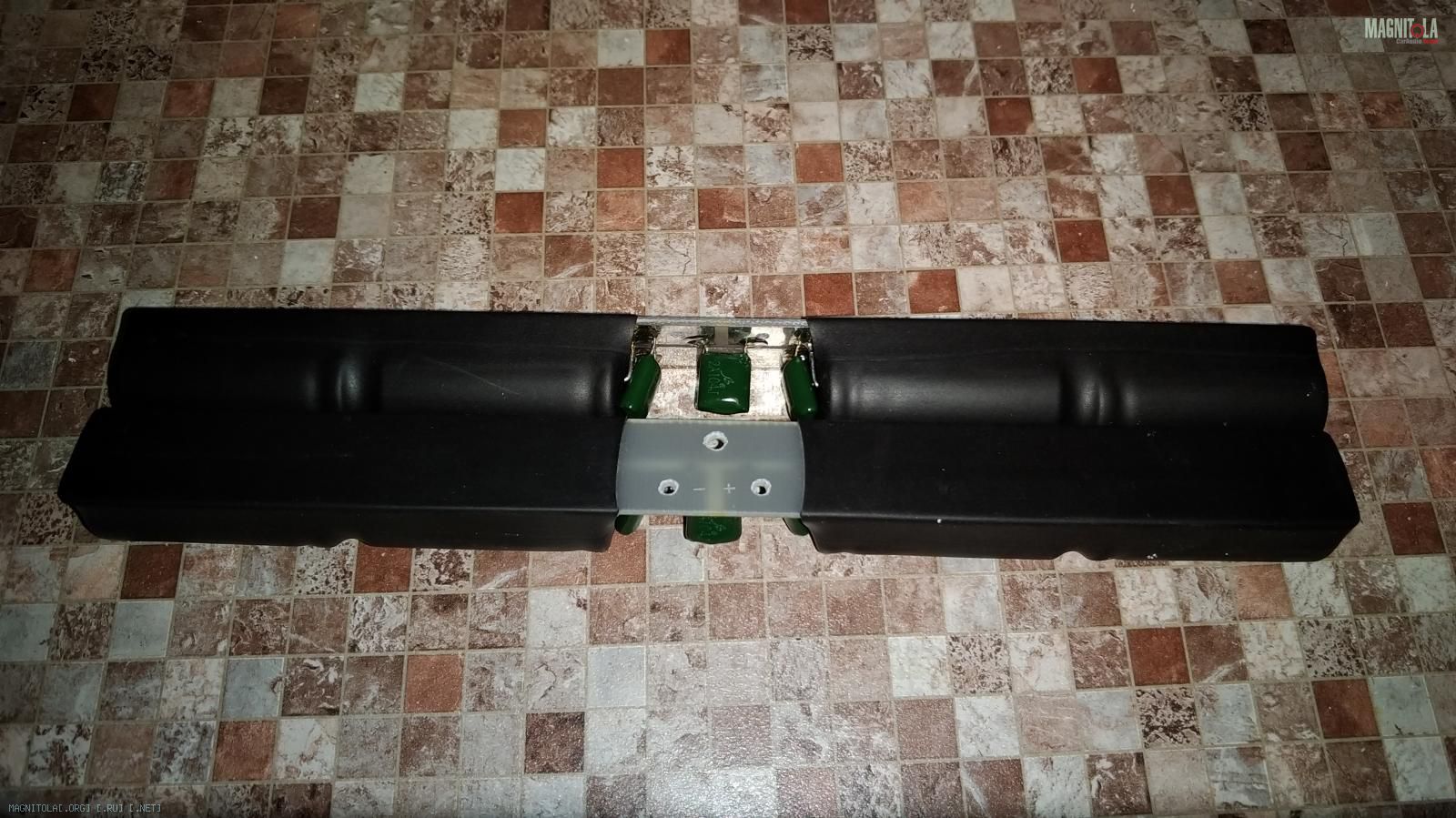

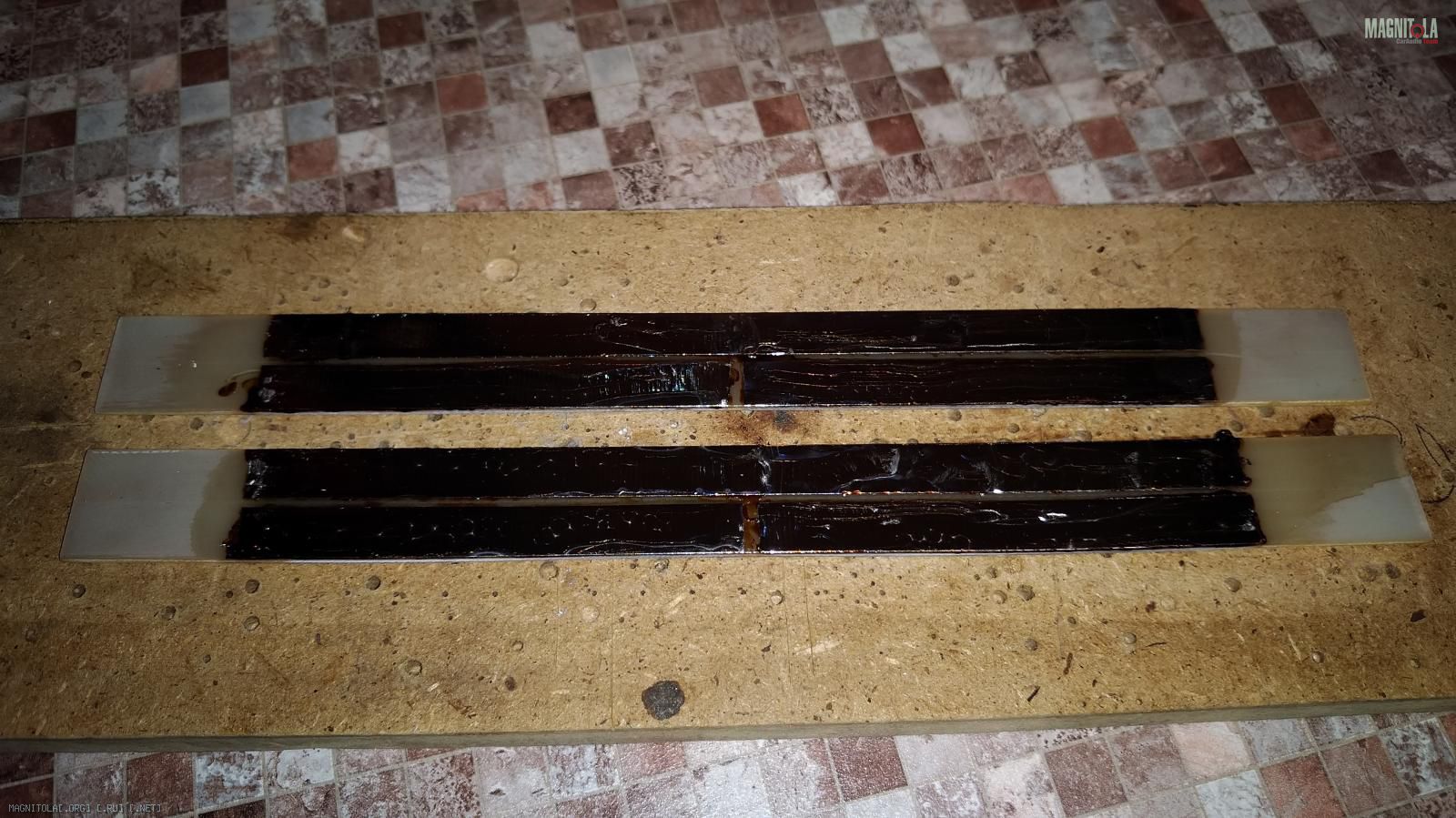

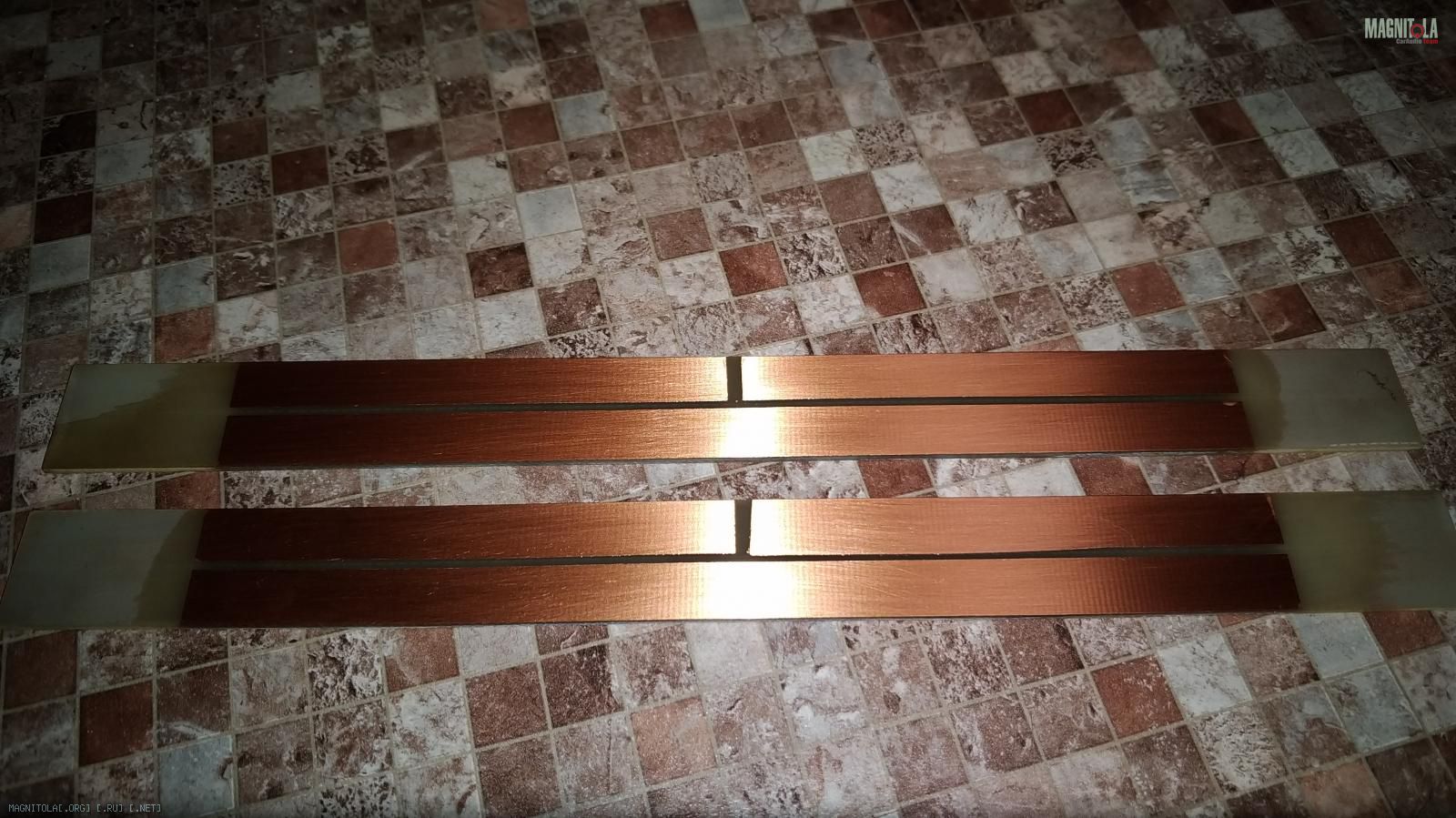

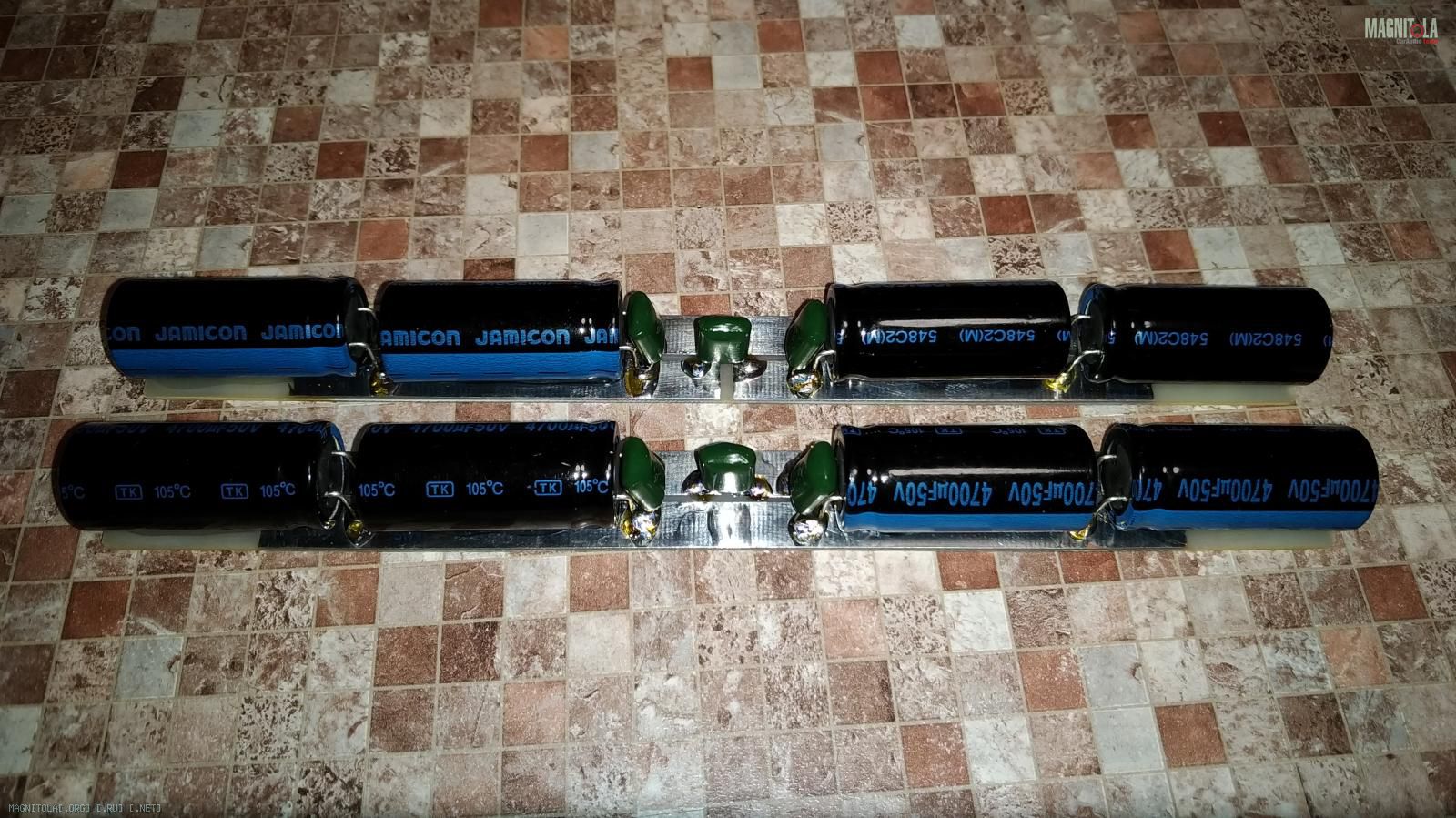

Вложение 1186184 Вложение 1186182 Вложение 1186180 Вложение 1186178
Вложение 1186176 Вложение 1186174 Вложение 1186172 Вложение 1186170
Вложение 1186168
Да!
Можно применить конденсаторы с рабочим напряжением на 50в.
Плёночные конденсаторы на 100в.

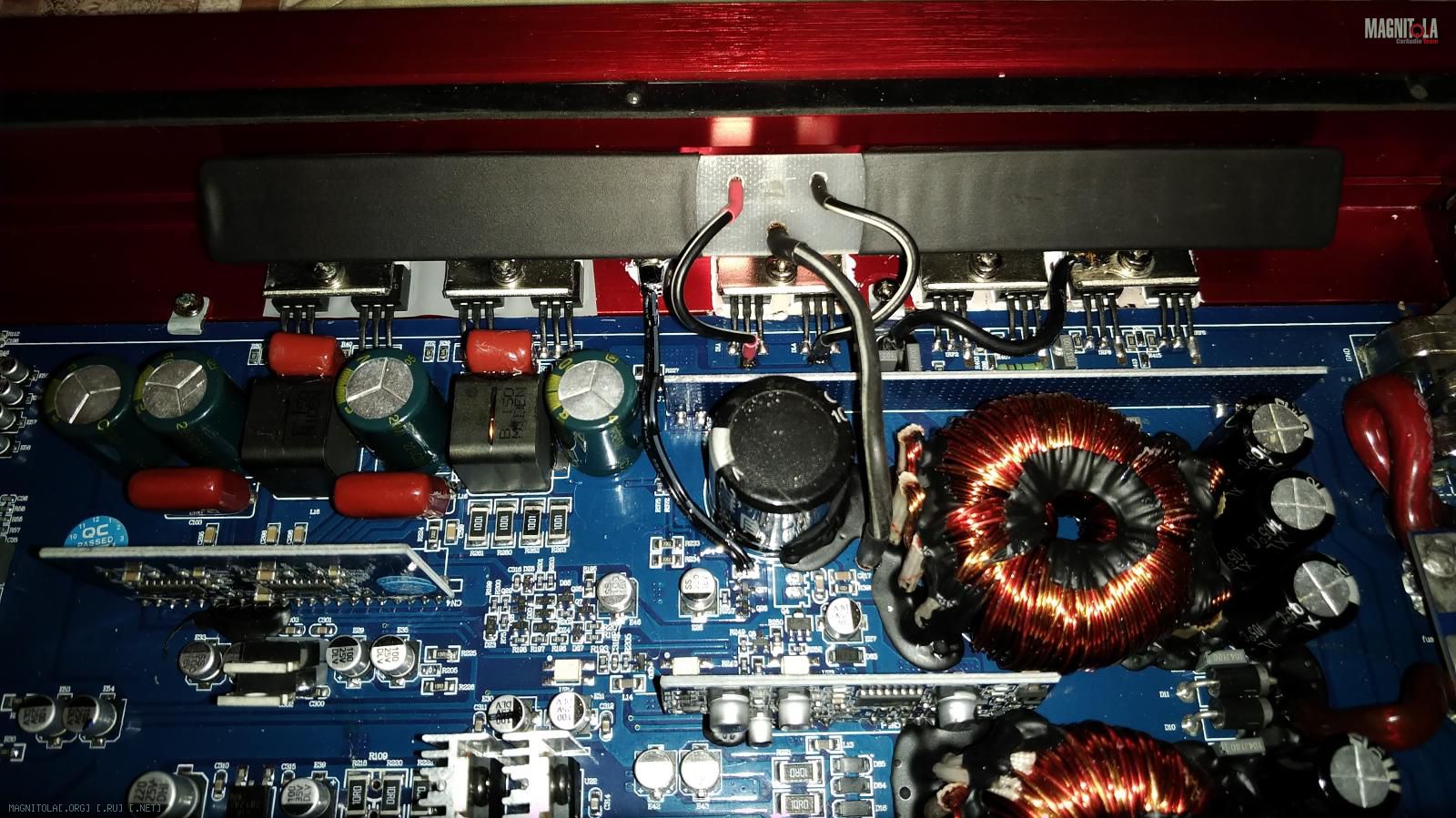

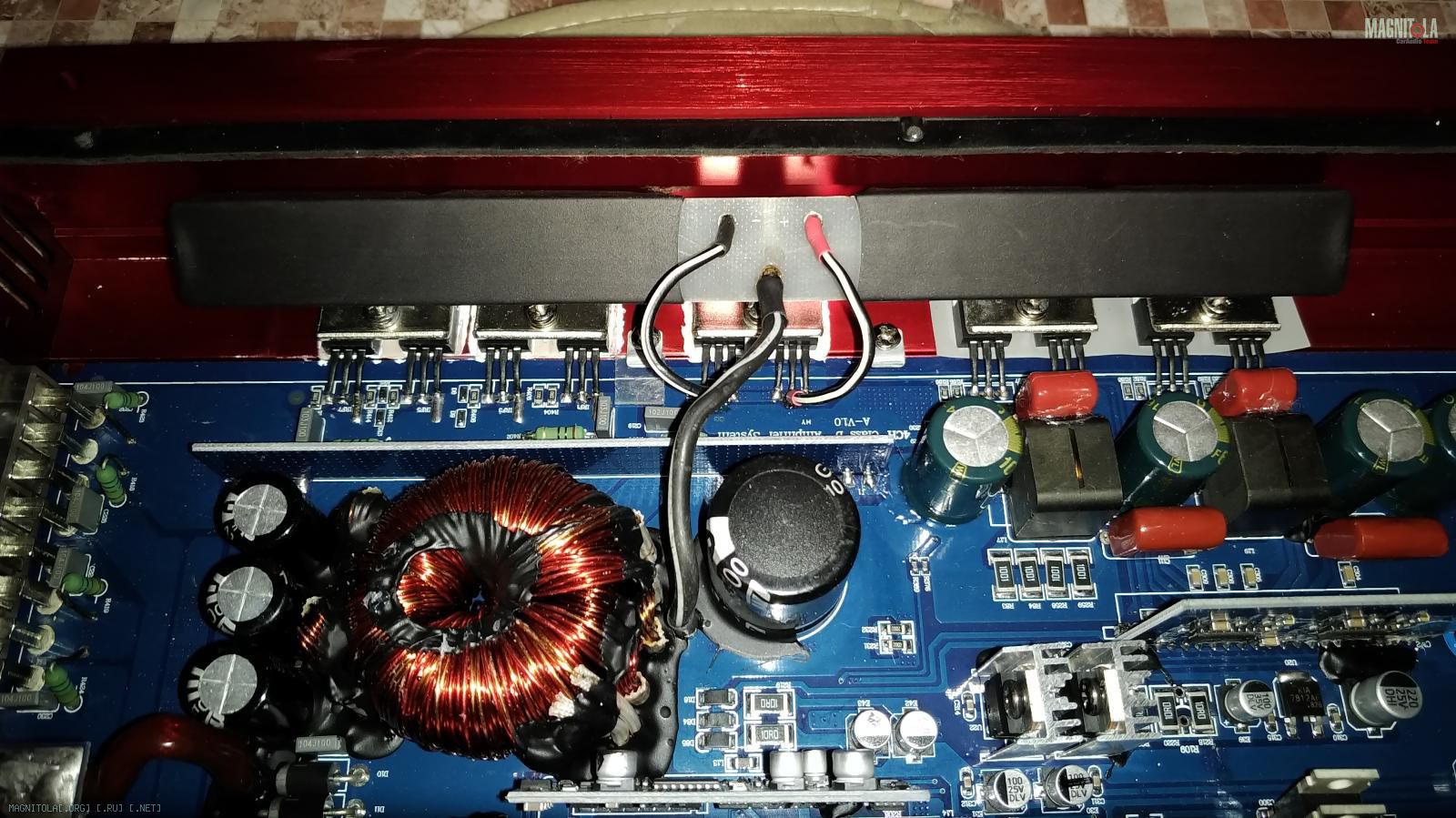

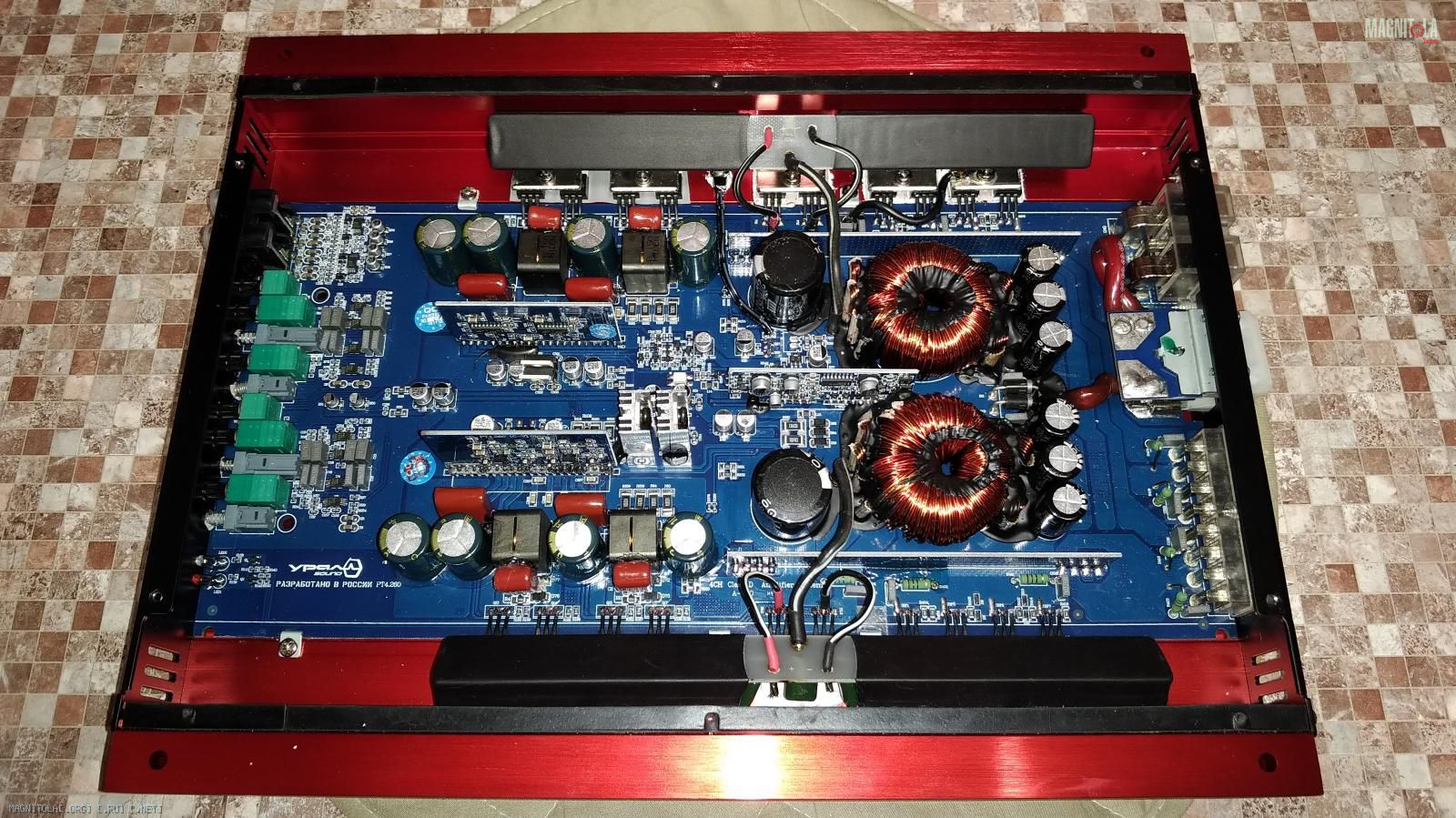

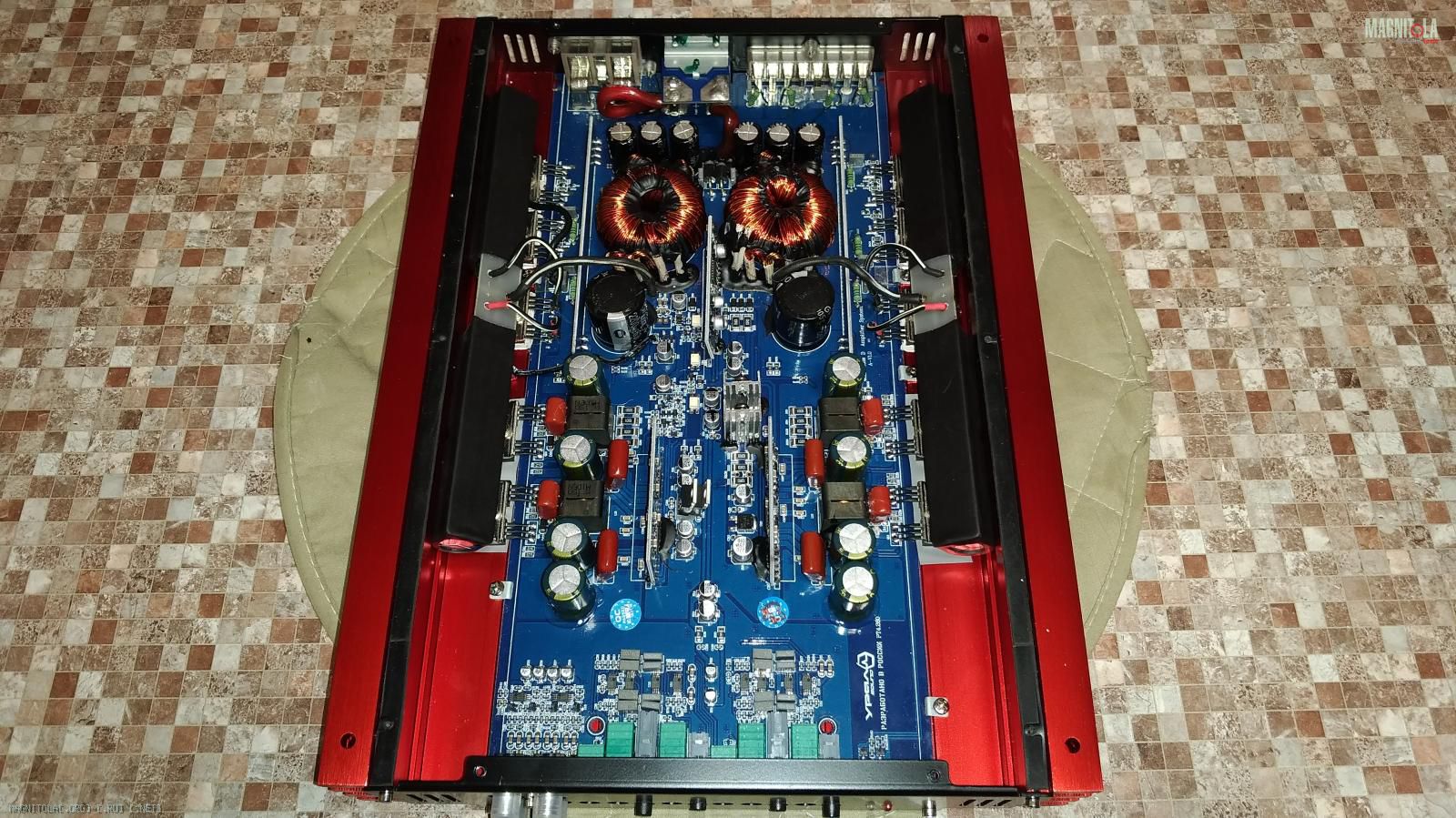

Вложение 1186192 Вложение 1186186 Вложение 1186188 Вложение 1186190
Итого какова суть сего действа ?
Считаем, что было в стоковом исполнении: 2200*2 мкф + 470*8 мкф = 8160 мкф суммарной ёмкости, т.е. 4080 мкф ёмкости на каждом из плече двуполярного силового питания, т.е. 1020 мкф на один канал.
Считаем, что получили в твик исполнении: 2200*2 мкф + 1000*8 мкф + 4700*8 мкф = 50000 мкф суммарной ёмкости, т.е. 25000 мкф ёмкости на каждом из плече двуполярного силового питания, т.е. 6025 мкф на один канал.

Результат и как видим не очень сложных манипуляций, вполне более чем очевиден...

Ну а как без оптимизации то. Между прочим не всегда в минус. Не помню в аналогах отметили или нет, но в этой теме не увидел. Обратите внимание что изменилось местоположение конденсаторов вторички, теперь ближе к потребителю. Еще в 4.135 и 4.150 такого вроде бы не было

Цитата:

---

Сообщение от maximus_063

Ну а как без оптимизации то. Между прочим не всегда в минус. Не помню в аналогах отметили или нет, но в этой теме не увидел. Обратите внимание что изменилось местоположение конденсаторов вторички, теперь ближе к потребителю. Еще в 4.135 и 4.150 такого вроде бы не было

---

Оптимизация это конечно же хорошо и правильно, просто важна цель, ну или для чего, на кого, для кого она направлена :).
Совершенно верно в данной серии, в её многоканальных усилках применена классическая/каноническая система разводки силового питания, в DB 6.180 так же система вторичного силового питания реализована. Т.е. когда имеем общий базовый источник вторичного силового питания и подпор конденсаторами на разводных шинах в непосредственной близости от потребителей.

ЗЫ: да, верно, я про этот момент не писал, ни в теме про DB 6.180, ни PT 8.120, ни в PT 4.260, я вообще в последнее время мало пишу, читать не любят, пытающихся понять суть прочитанного единицы, любят картинки смотреть, а потом на этом основании сравнивать усилки ))).
Устал, не хочу больше тратить время на то, что мне не под силу исправить....

Один из вариантов доработки системы силового вторичного питания я показал.
Это главное по доработке, это основа!!!
Повторю: только после выполнения этой части можно пытаться выжимать из платформы ещё, дорабатывая другие части усилителя, а именно систему слаботочного питания аналоговой части усилителя, т.е. систему питания ОУ +/-15в, ну и сам аналоговый тракт.
Если подходить к доработке аналоговой в части активных элементов, т.е. ОУ каскадов предварительного усиления и фильтров, с рациональной стороны, то дорабатывать путём замены ОУ там нет возможности.
Внимательно смотрим на фото этой части усилителя и понимаем какой тип корпуса микросхем ОУ применён...
Кроме этого повторюсь и в этой теме, применённые JRC NJM2068 это не JRC NJM4558 :) и более того их применение именно в этом и этих :) усилителях более чем оправдано, рационально и правильно.
Т.ч. берём, кто веник, кто дуст и разгоняем тараканов в головах, зудящих ))) - замени ОУ.
А вот вычистить аналоговый тракт от керамики и СМД конденсаторов имеет резон и эффективность.

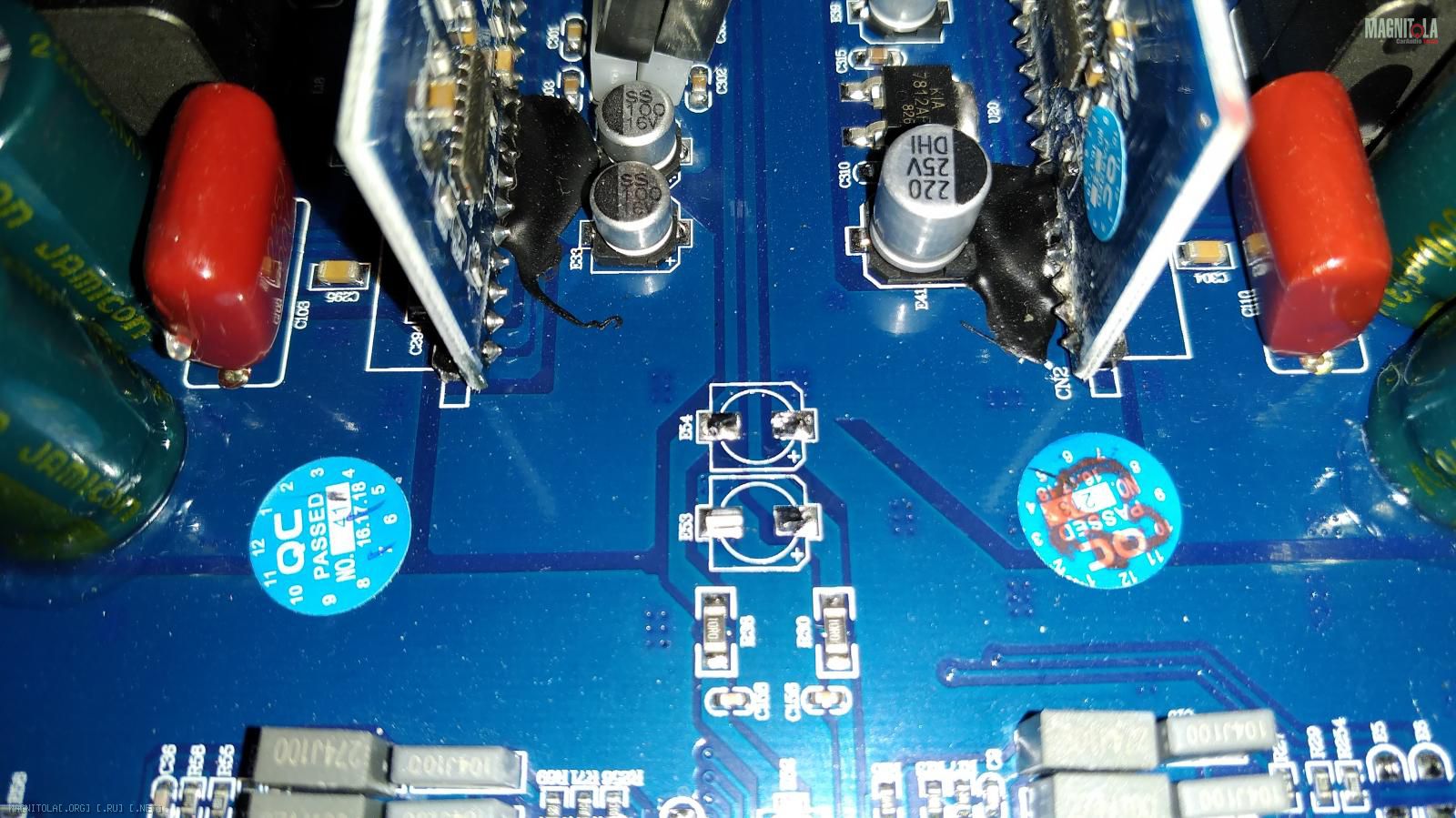

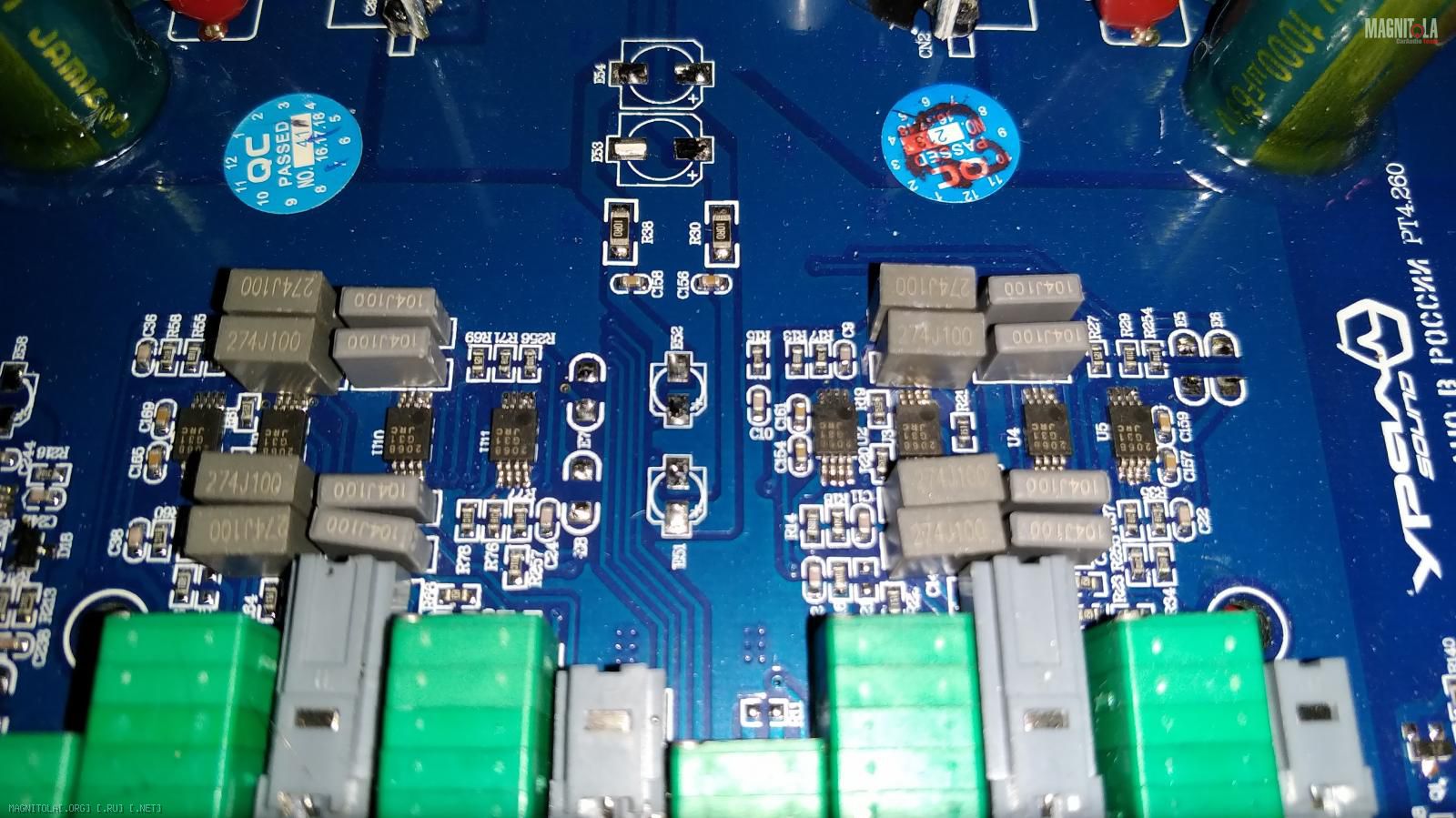

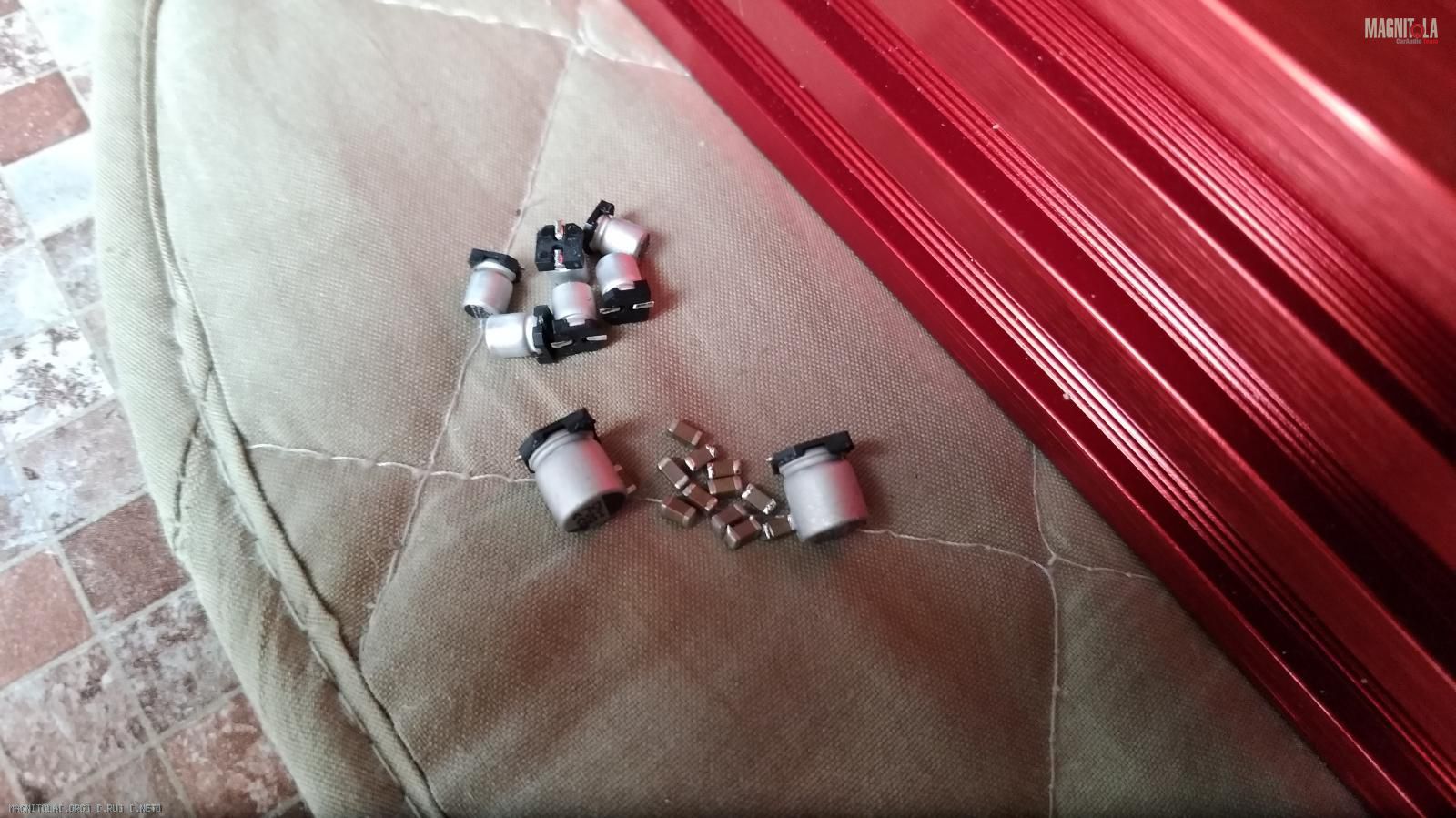

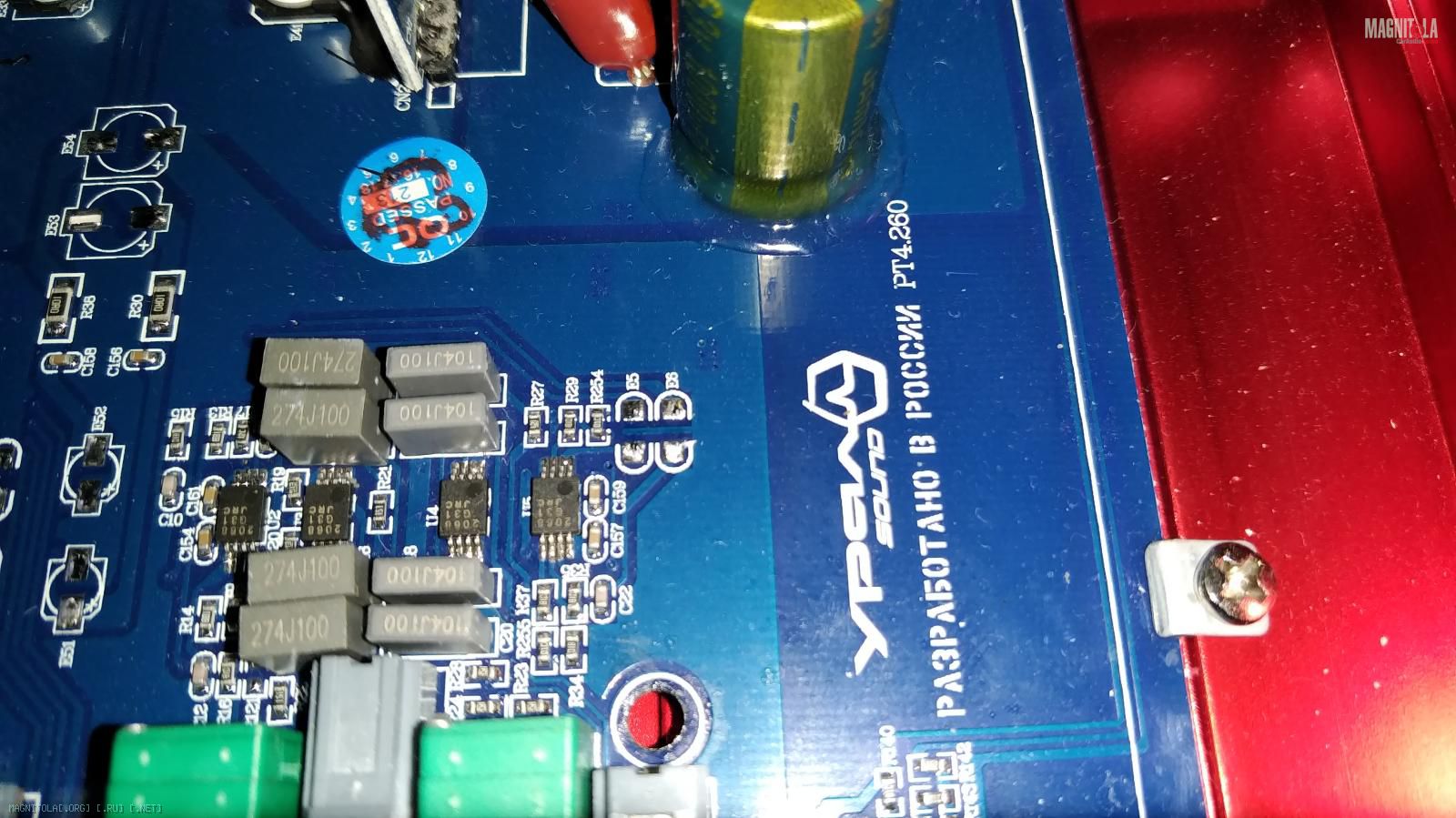

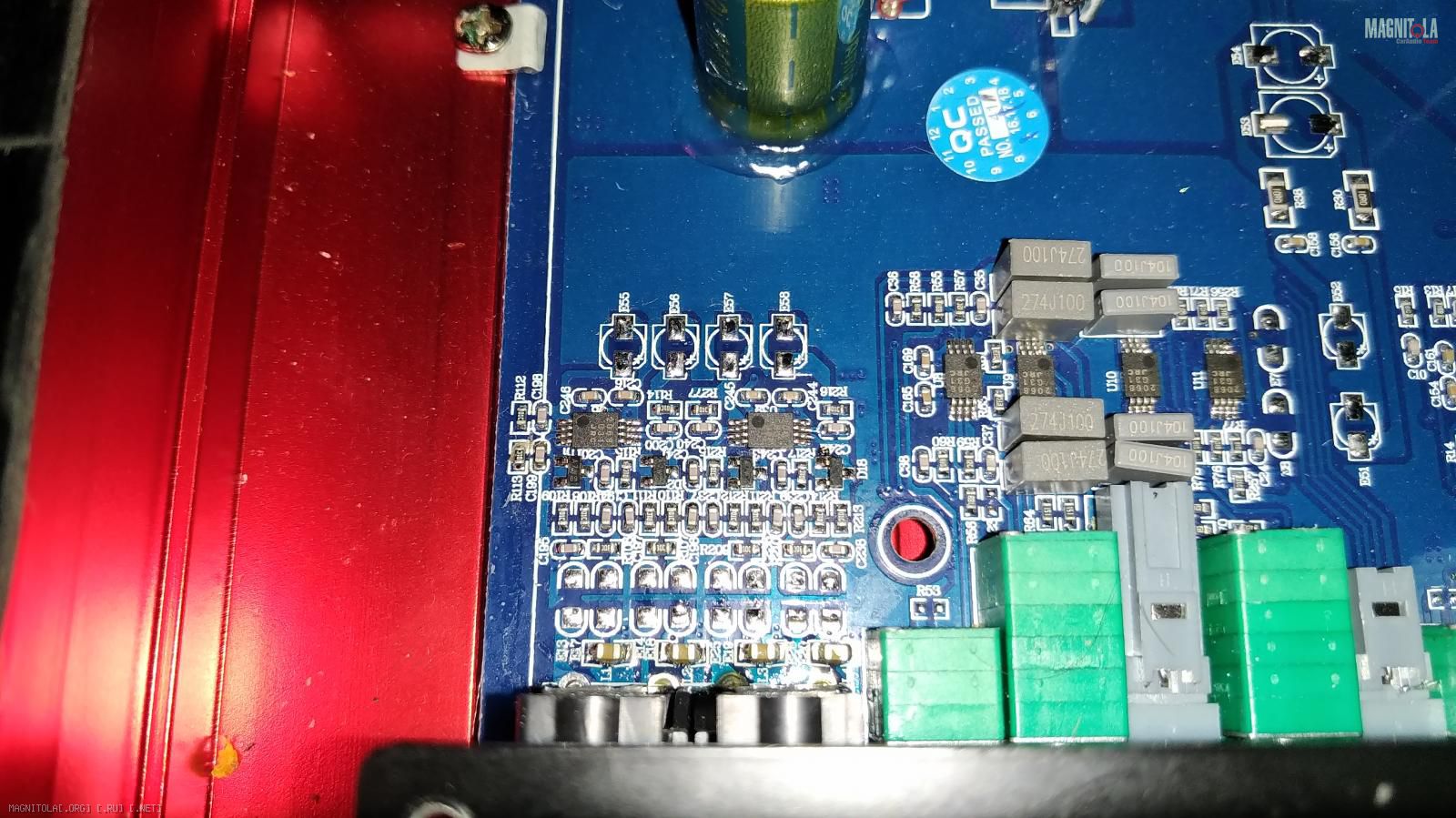

Посему готовим плацдарм, изымаем конденсаторы СМД и керамические, как в последней ступени фильтра слаботочного питания +/-15в, так и в тракте усиления.

Вложение 1189922 Вложение 1189918 Вложение 1189920
Вложение 1189916 Вложение 1189924

К месту сказать, система стабилизированного питания +/-15в в стоковом решении реализовано очень грамотно.
Стабилизированные +/-15в реализовано на LM7815/LM7915. Фильтрация реализована многоступенчато.
В непосредственной близости, т.е. как и положено по ТТХ на LM7815/LM7915, т.е. и на входе и на выходе микросхем стабилизаторов установлены конденсаторы. Далее после линий питания +/-15в к аналоговой части тоже установлены конденсаторы, за ними токограничивающие резисторы и ещё конденсаторы. Т.е. последняя ступень в непосредственной близости к аналоговой части по сути представляет собой C-R-C фильтры. Вот эту ступень и имеет смысл подработать - заменить штатные электролитические СМС конденсаторы на хорошие электролитические конденсаторы и с повышением номинала их ёмкости.
Я применил Ничикон серии FW 220 мкф.
В звуковом тракте, крадущими качество являются керамические конденсаторы на входе, электролитические СМД после буферного входного каскада и ещё раз керамические на входах аналоговой части усилителя - заменить на электролитические биполярные.
Я применил Ничикон серии ES 10 мкф на входе и ES 22 мкф во всех далее каскадах.

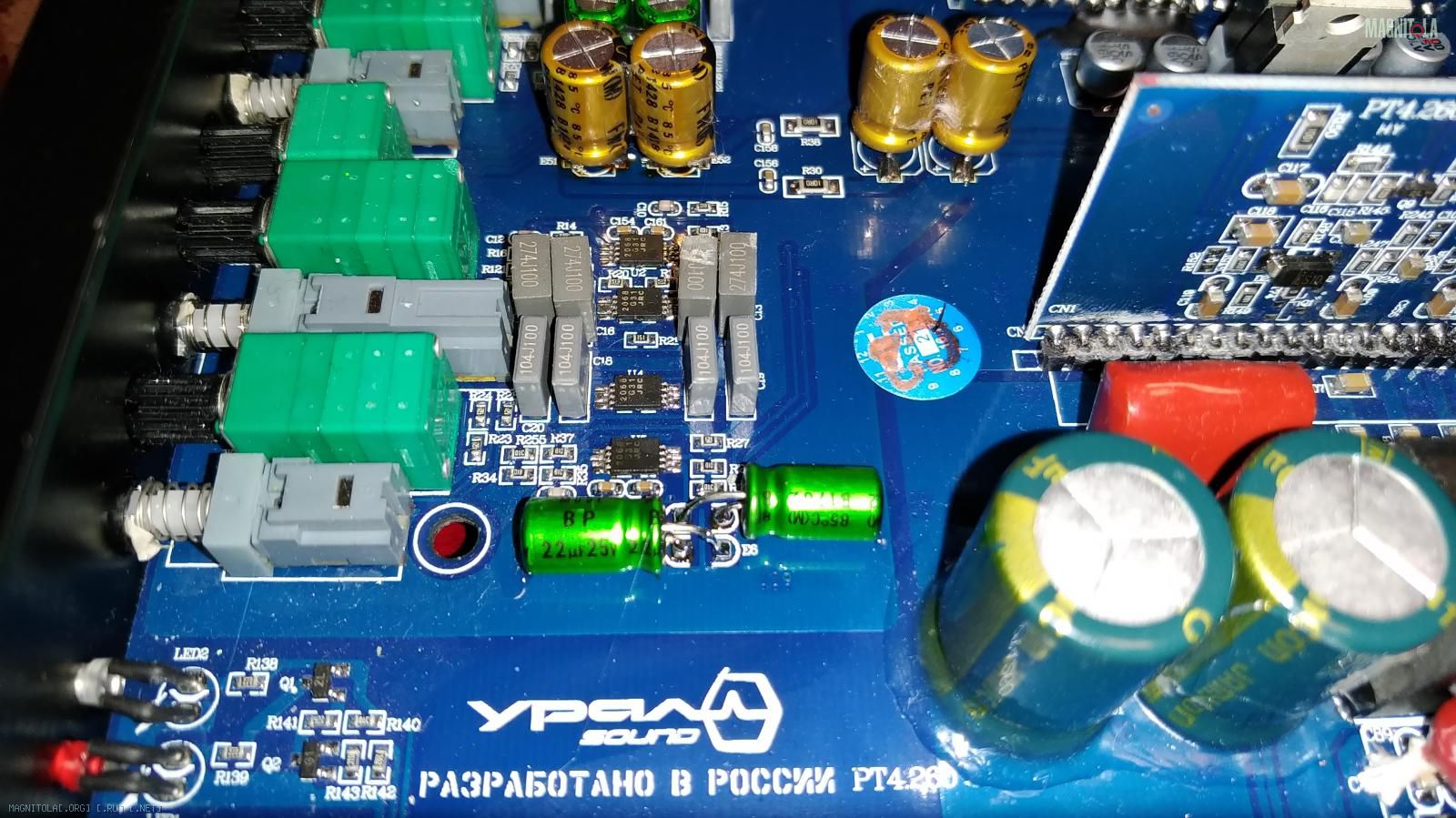

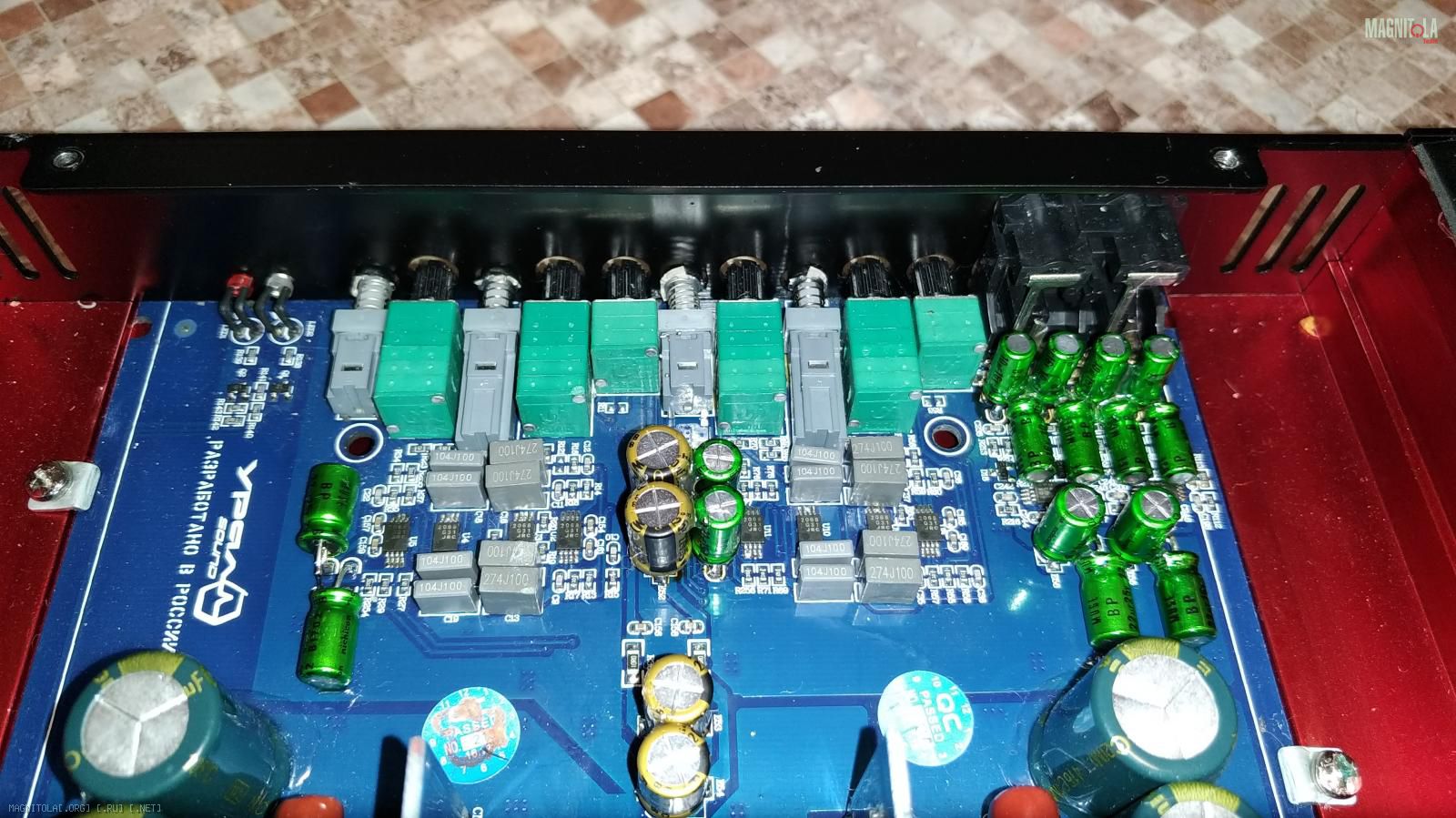

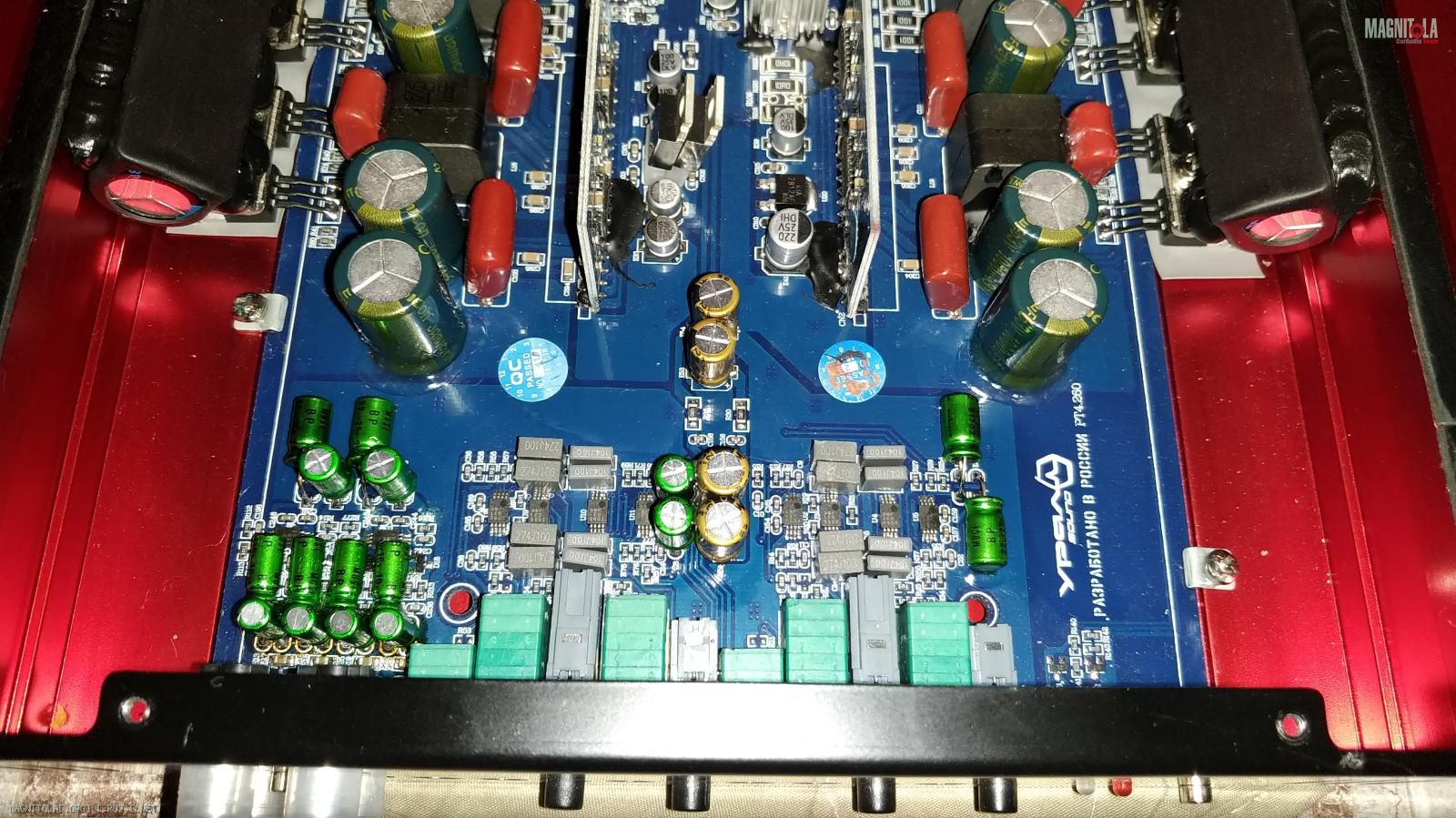

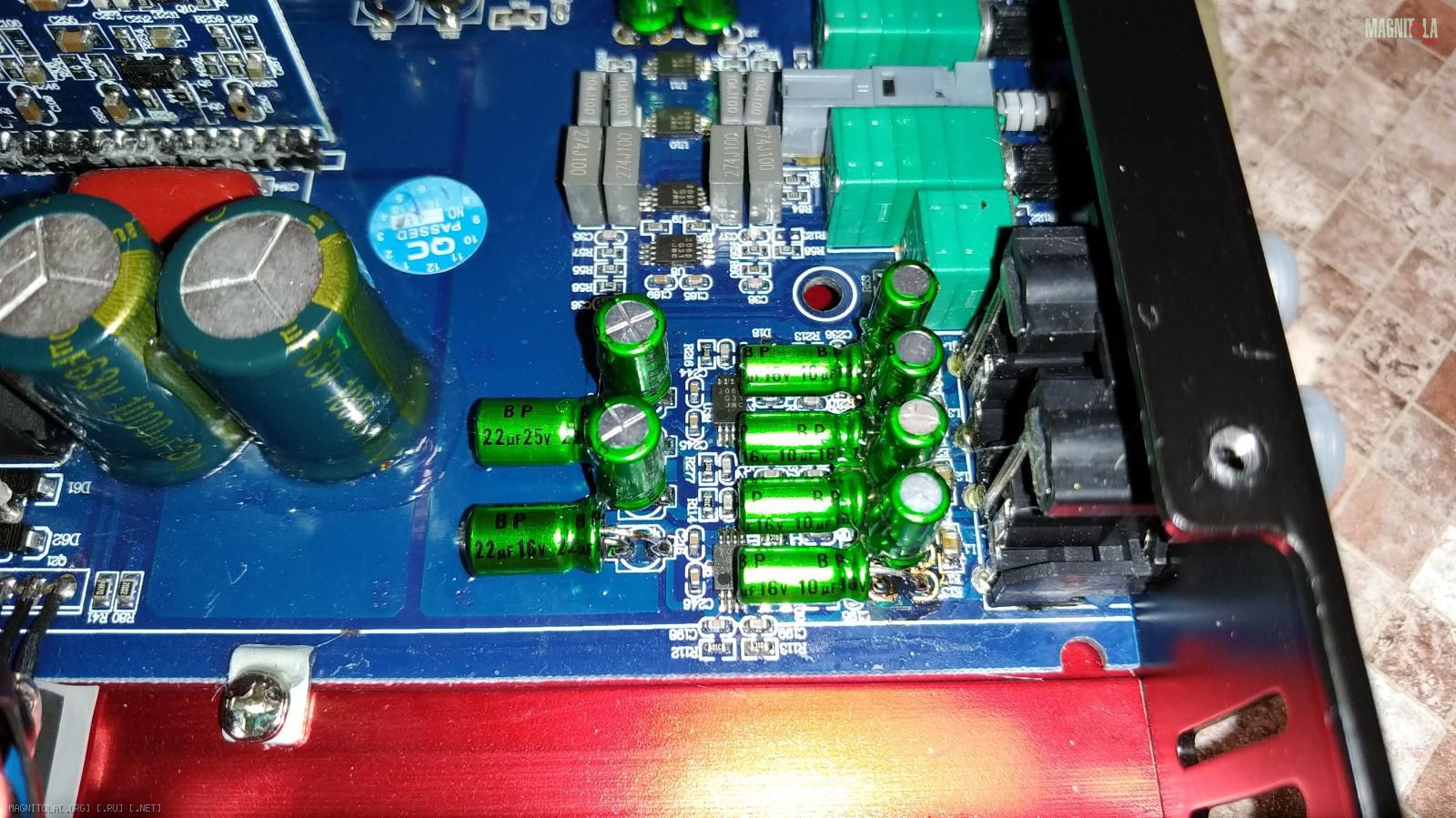

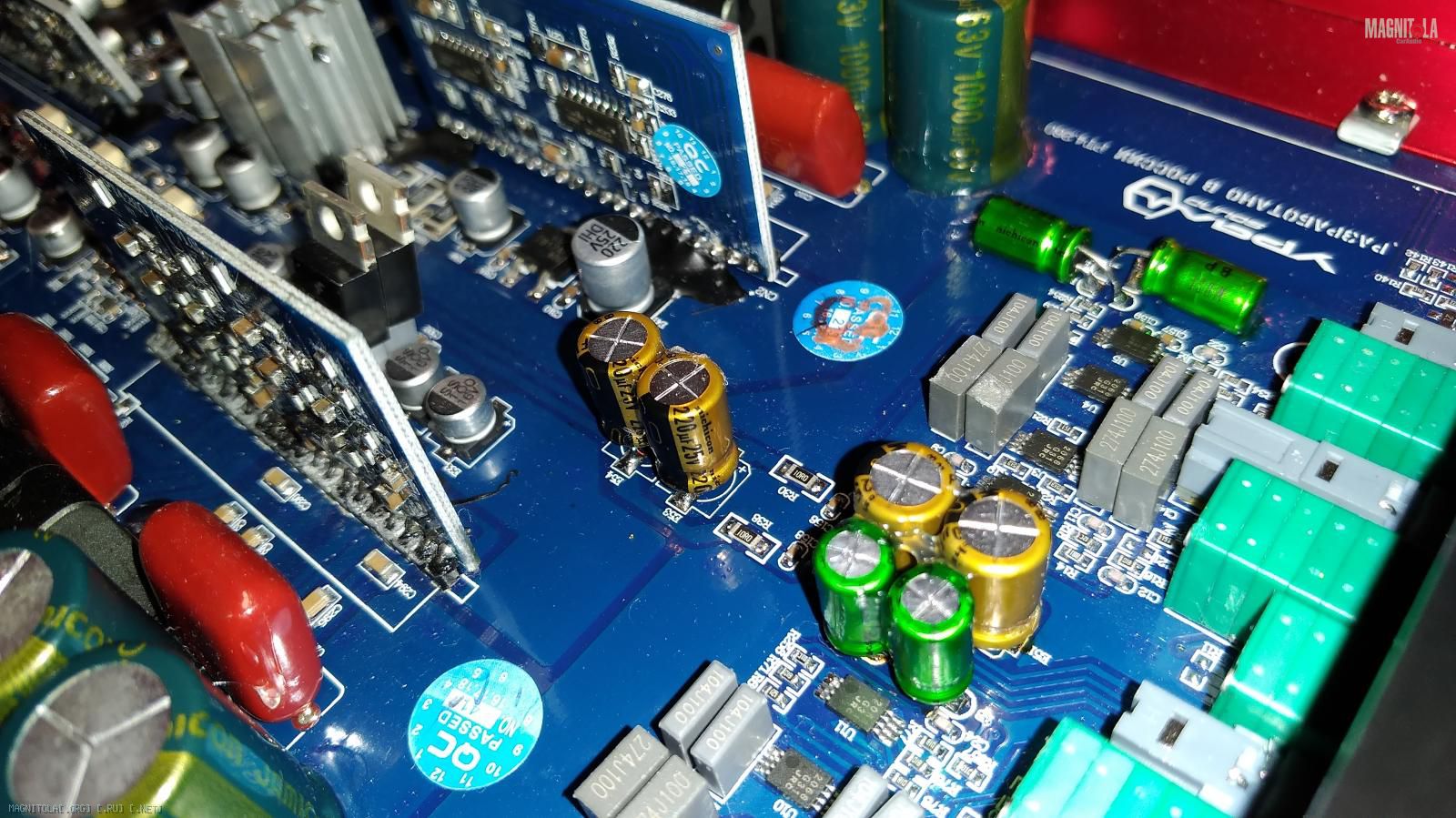

Получаться должно как-то примерно вот так :
Вложение 1189946 Вложение 1189942 Вложение 1189944
Вложение 1189940 Вложение 1189948

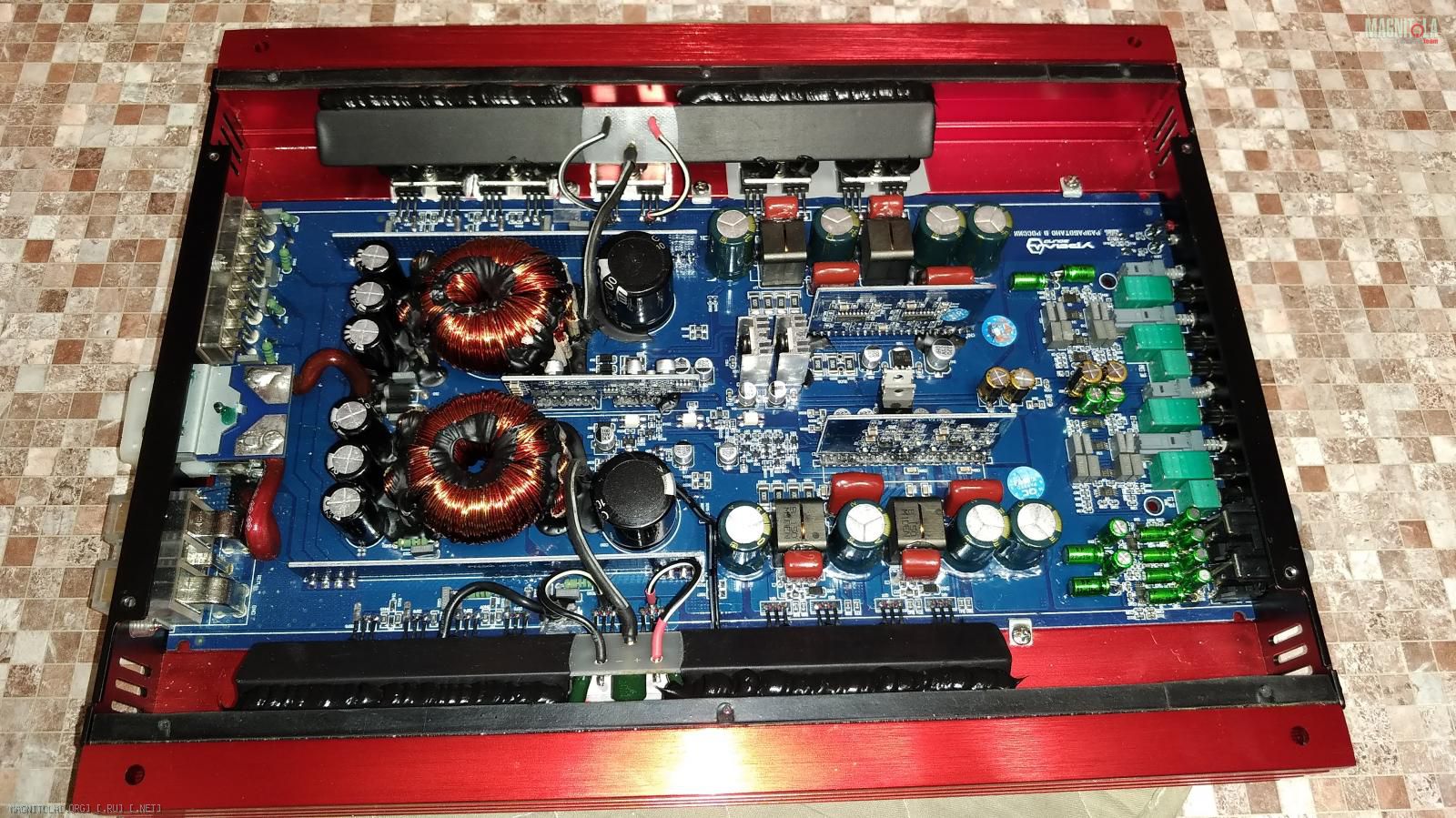

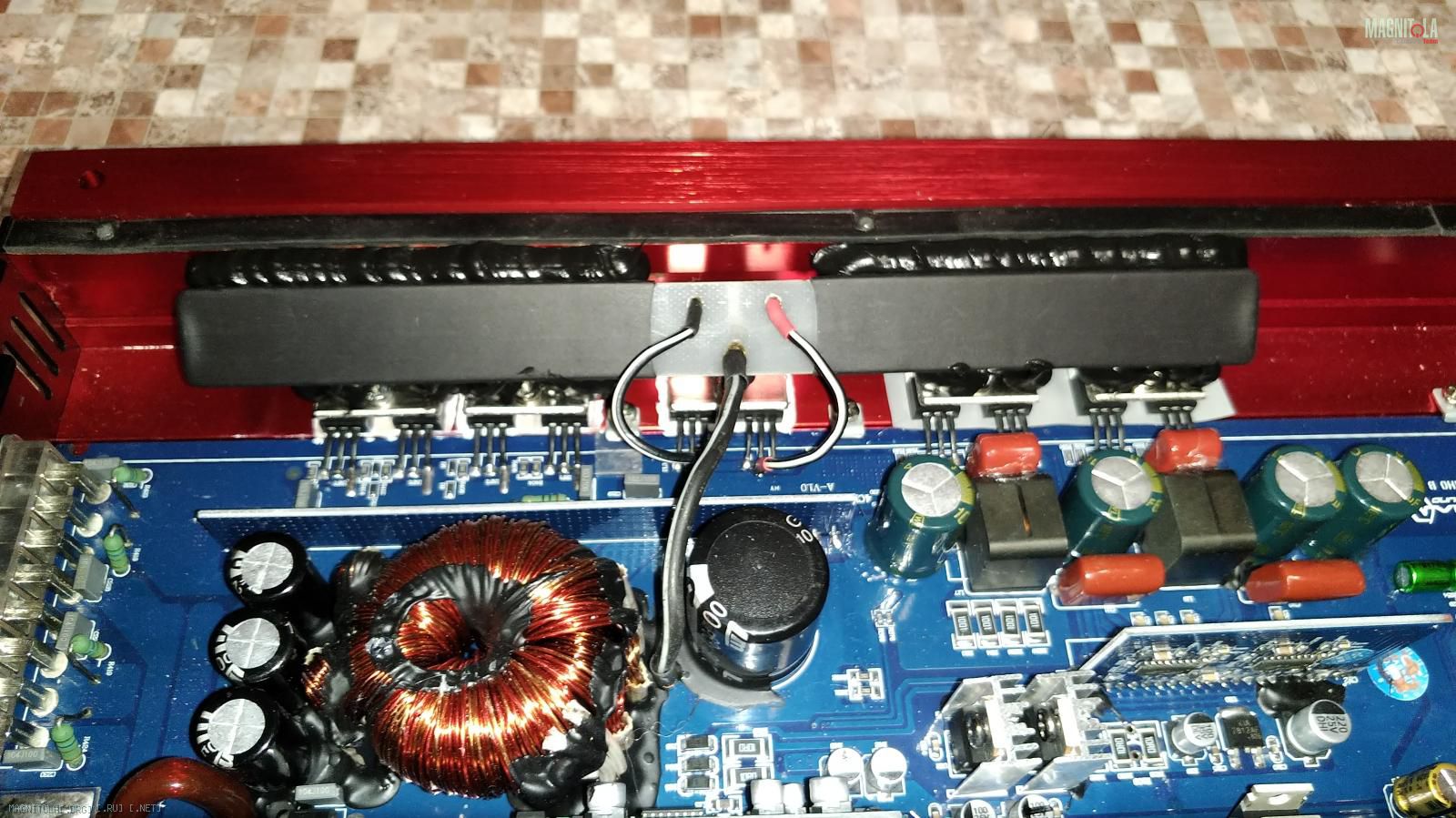

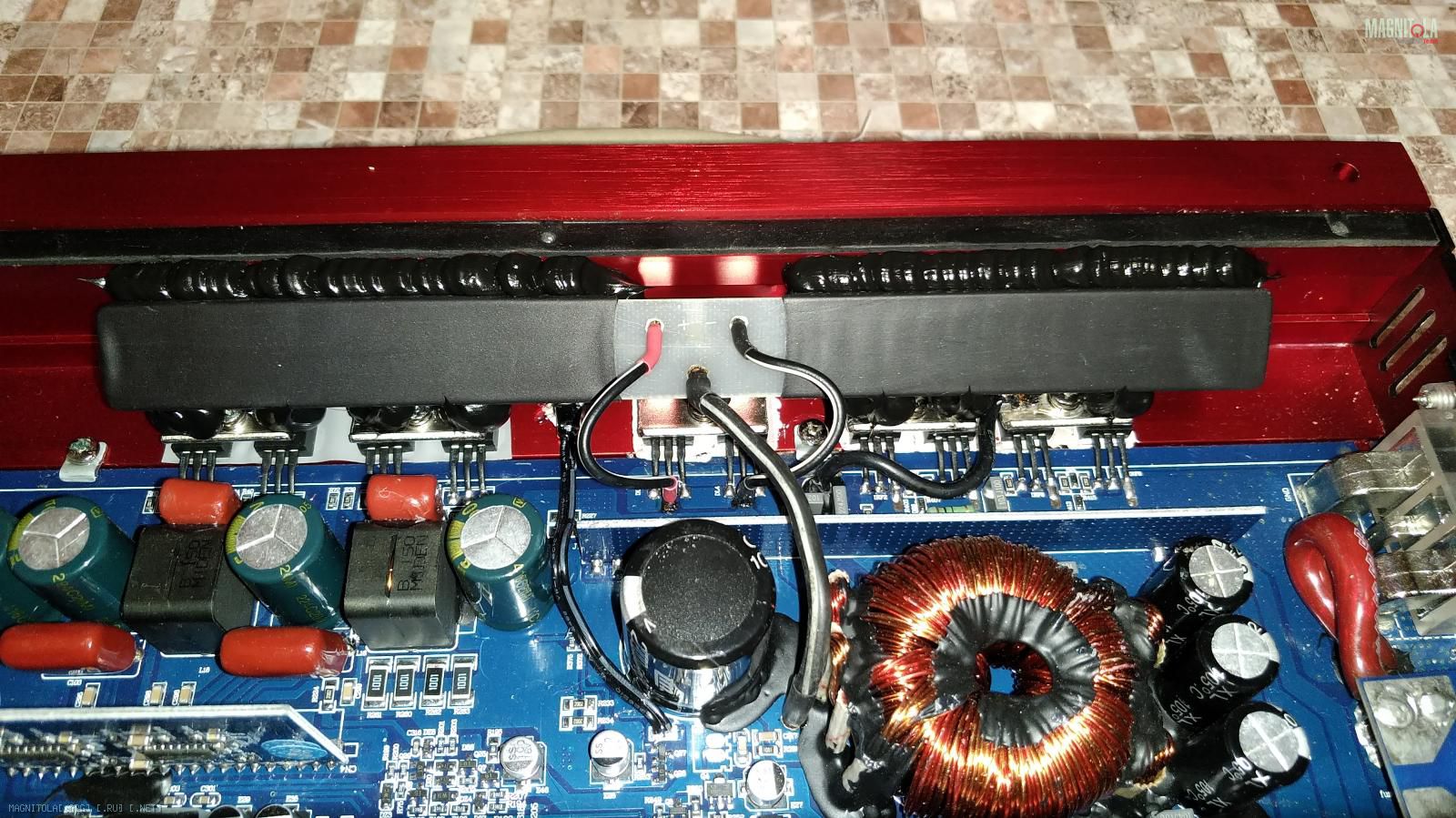

Итого, после общей проверки всего сделанного фиксируются батареи дополнительных конденсаторов силового питания:
Вложение 1189936 Вложение 1189934 Вложение 1189938

Всё, работа закончена, в результате имеем радикально другой, значимо лучший девайс.

Ну и финал для данного девайса вот тут http://magnitola.org/usiliteli/33653...t-4-260-a.html
