Дополню тему ещё одним видео обзором, который сделан нашим форумчанином Pterodon:
https://www.youtube.com/watch?v=vLeED1ThetE
Как и обещал, о чём в теме ранее писал, что когда будет заказан проект твика данного девайса, то дополню тему фотографиями реализации твика.
Т.ч. продолжу тему...
Для начала дополню тему базовыми ТТХ по реализованной системе вторичного питания.
При первичном питании 14.4в на холостом ходу вторичные напряжения питания :
сабовый канал +/-54.2в;
СН1/СН2 каналы +/-30в;
СН3/СН4 каналы +/-37.8в;
Стабилизированные +/-15в получаются на параметрических стабилизаторах от питания каналов СН1/СН2.
зы: зачем эта информация :) далее в ходе работы будет прокомментировано.
Начал работу по твику с того, что лежит и доступно на поверхности :), т.е. той части работы, которую можно делать не вынимая основную плату из корпуса.
Забегая чуть вперёд скажу, что основную плату девайса я буду вынимать из корпуса, хотя при снижении критериев/требований можно и не снимать и тем не менее сделать доработку системы вторичного питания, т.к. конструкция, топология платы это позволяет сделать.

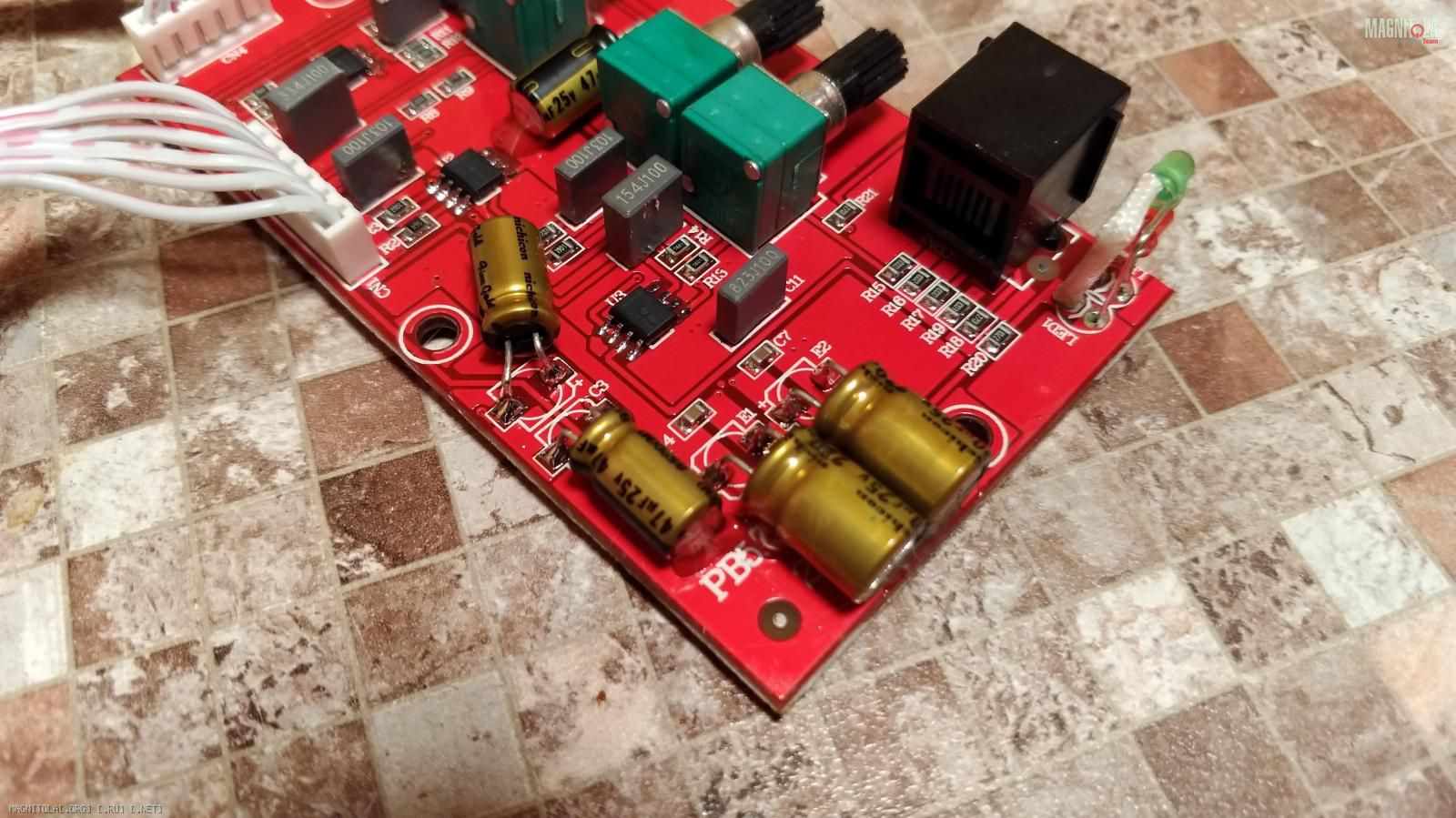

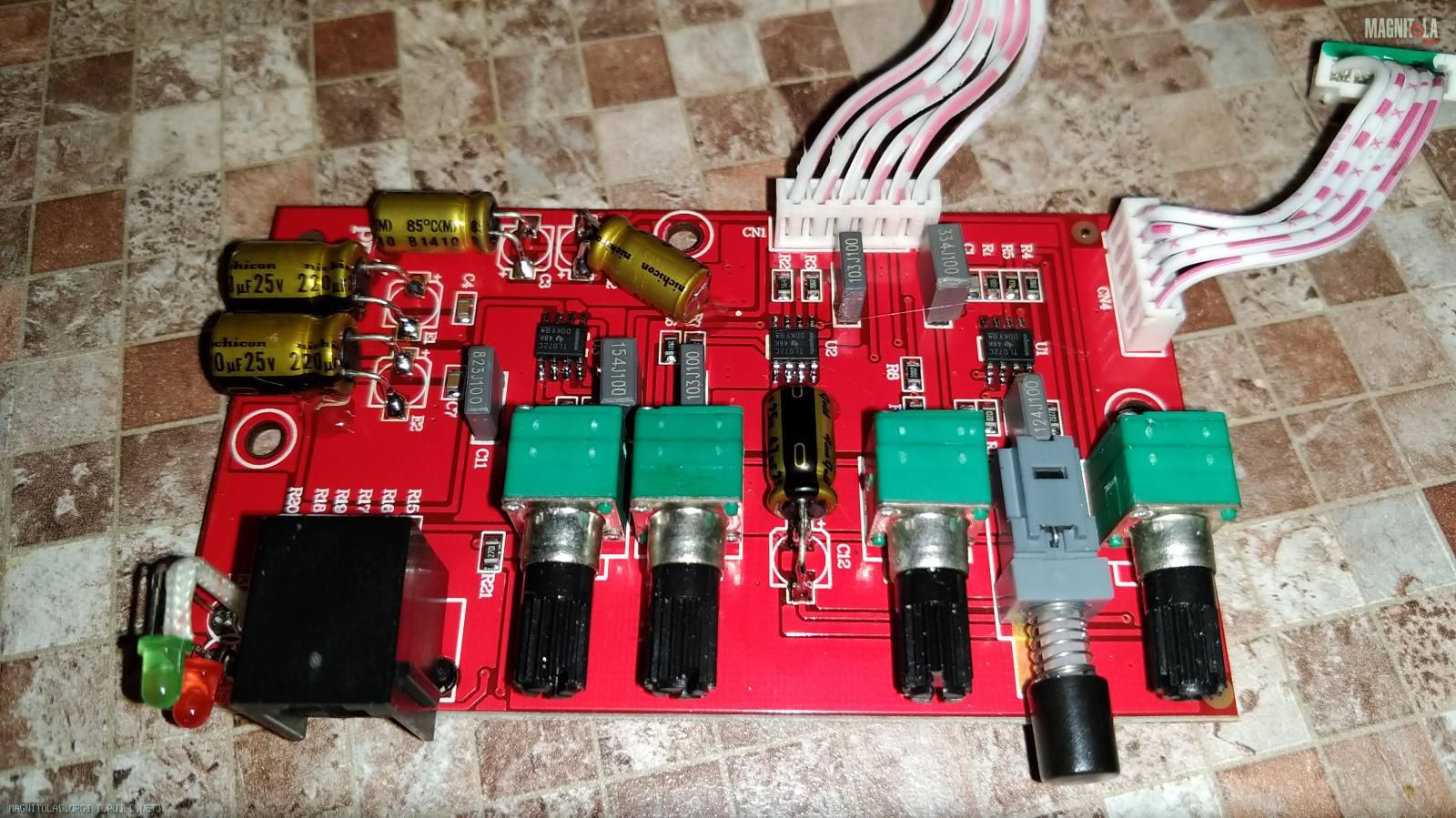

Доработка/твик дочерней платы :
Вложение 1202124 Вложение 1202126 Вложение 1202128 Вложение 1202130
Заводские ОУ 4558 заменены на TL072.
SMD конденсаторы звукового тракта заменены на Nichicon серии FG, фильтров питания заменены на Nichicon серии FW.
В звуковом тракте заводские номиналы ёмкости конденсаторов сохранены, конденсаторы фильтров стабилизированного питания микросхем ОУ установленных на данной плате +/-15в заменены с увеличением номинальной ёмкости с 47 мкф до 220 мкф.

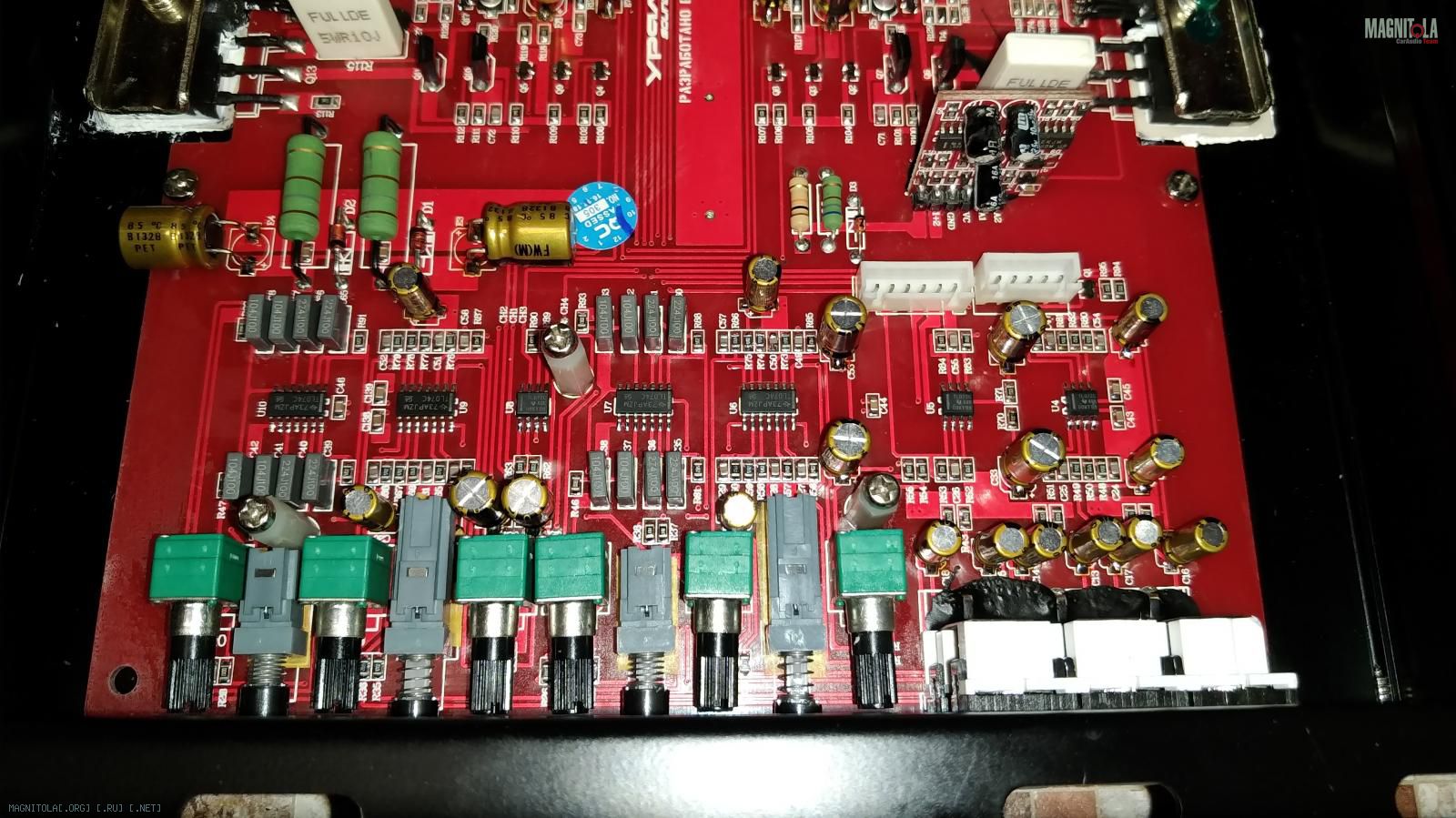

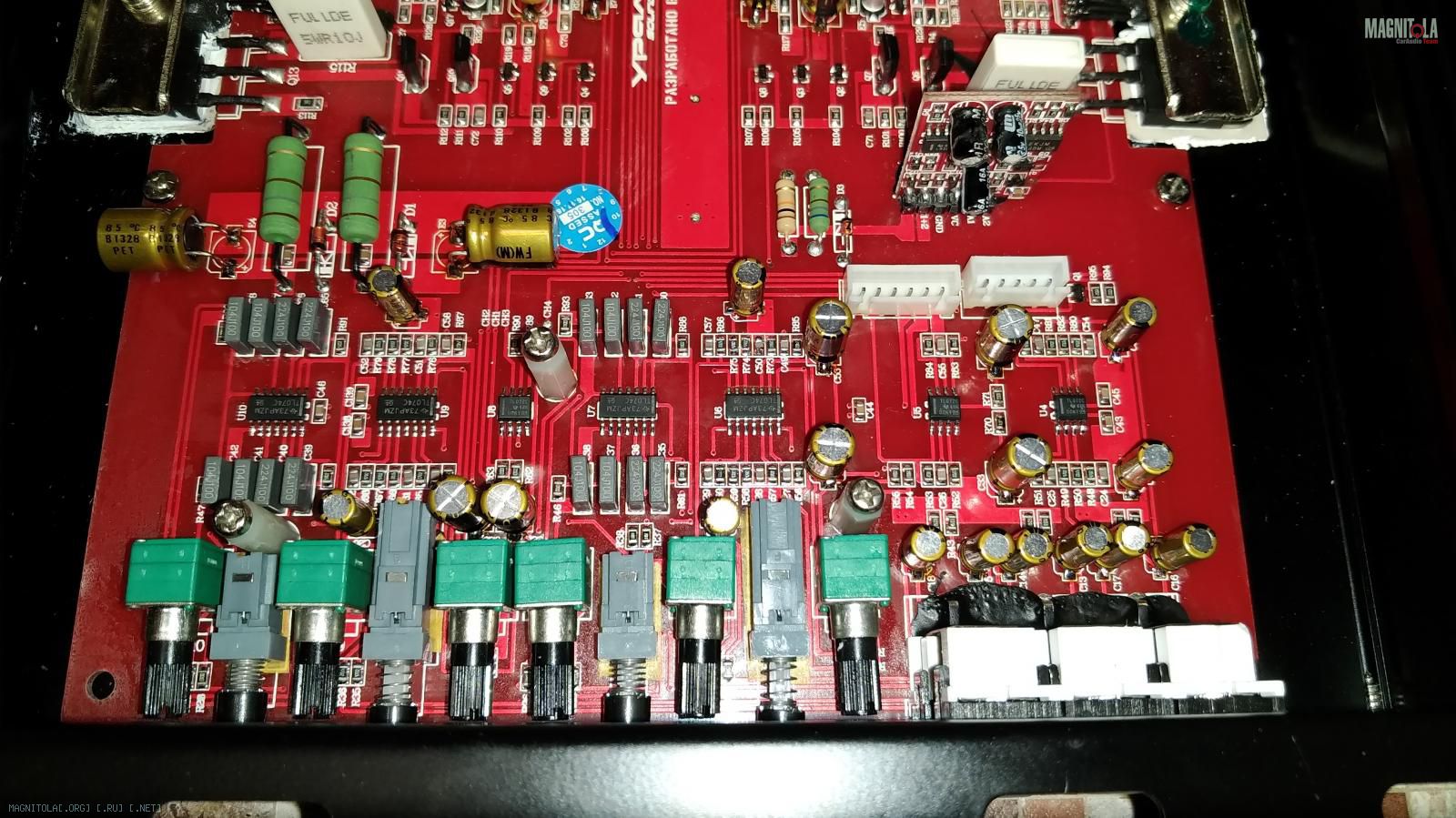

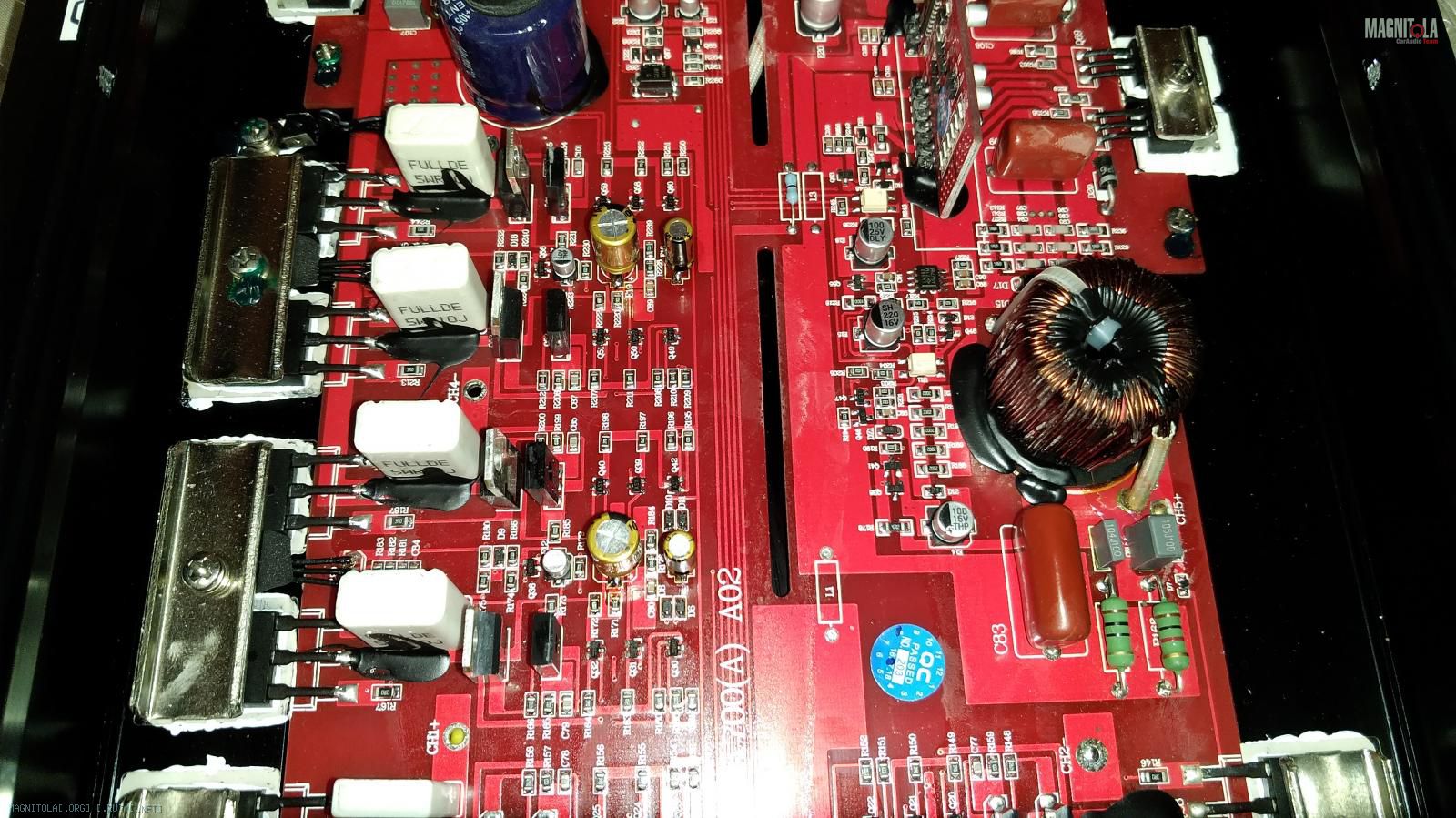

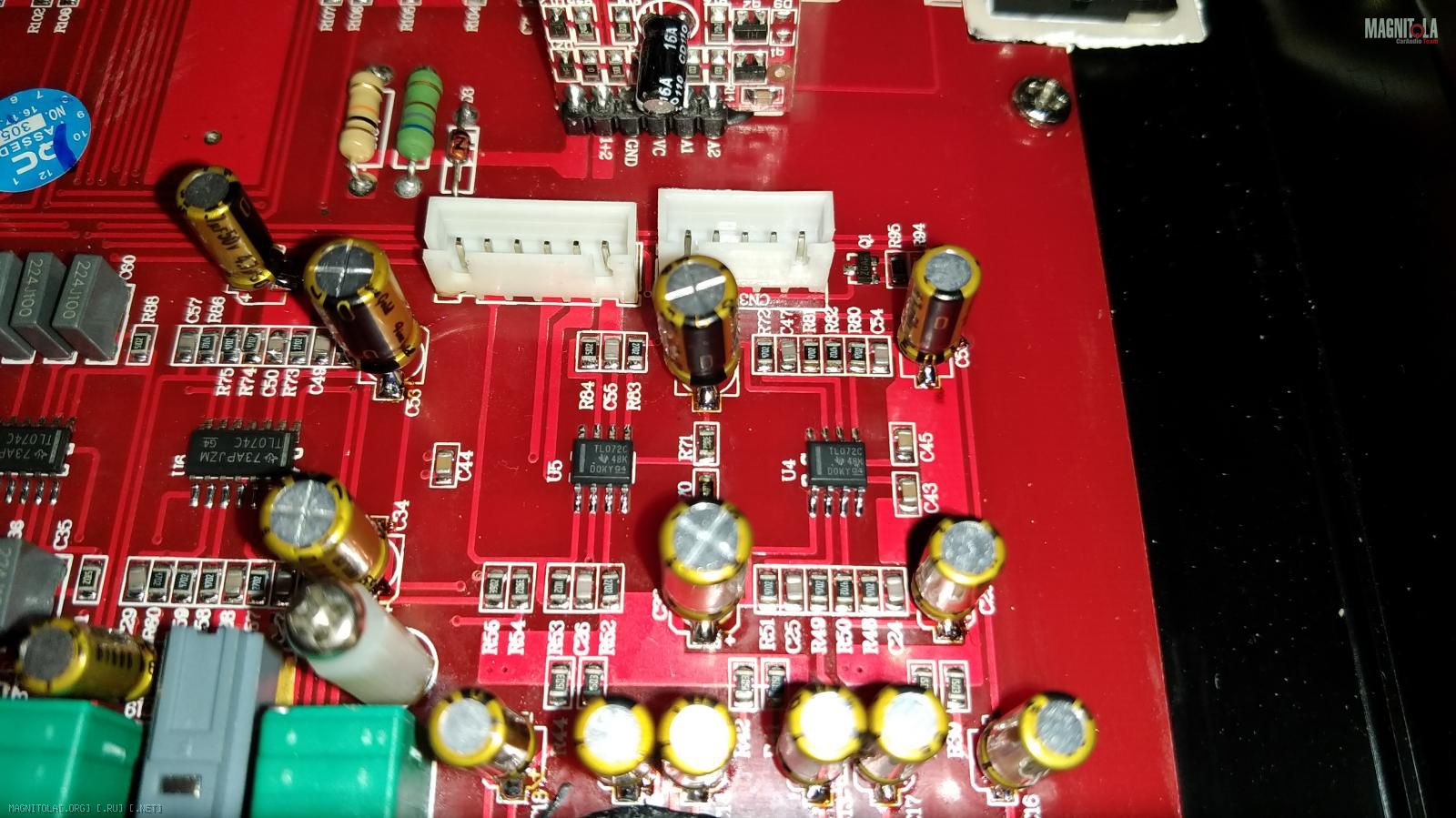

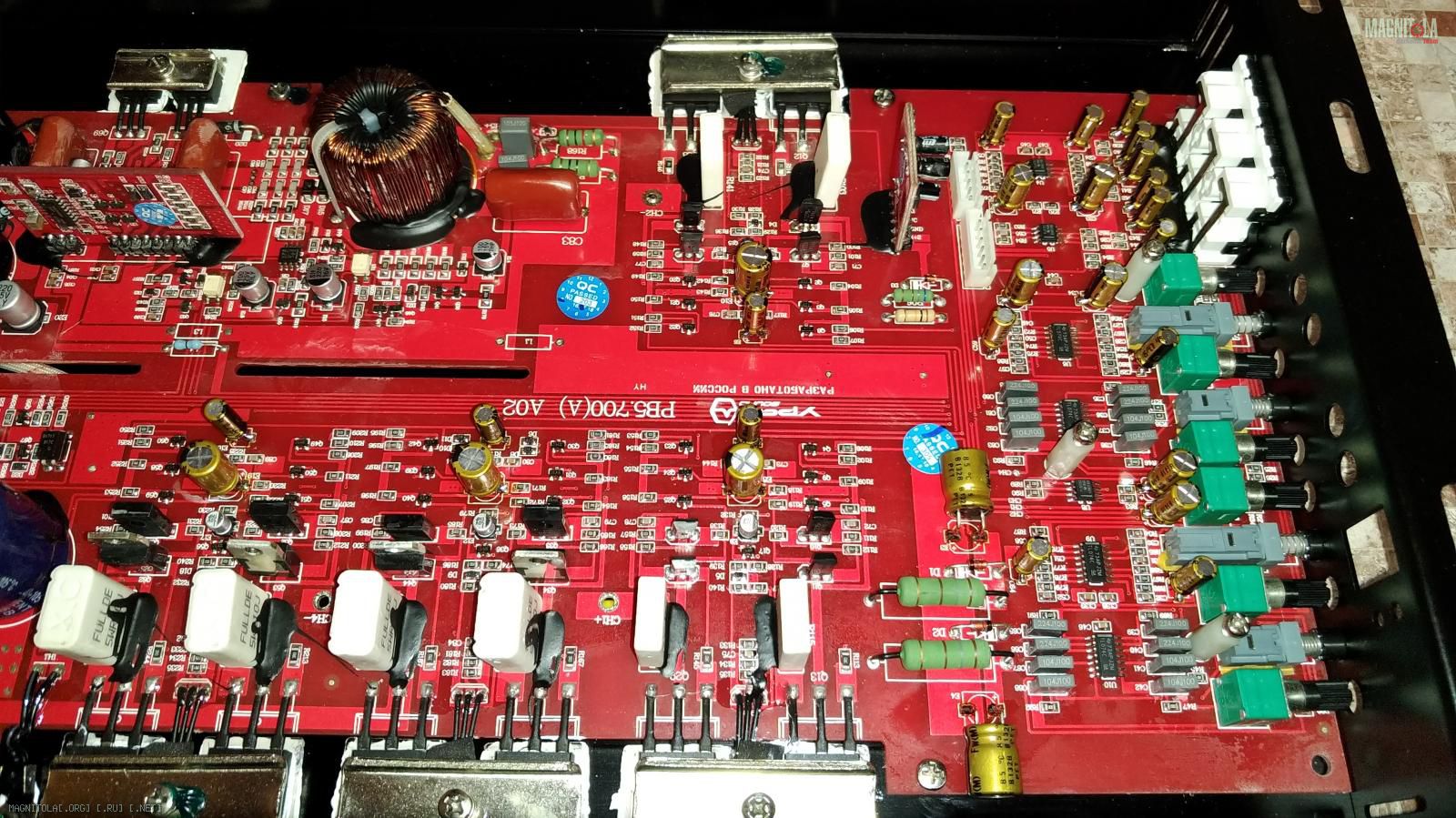

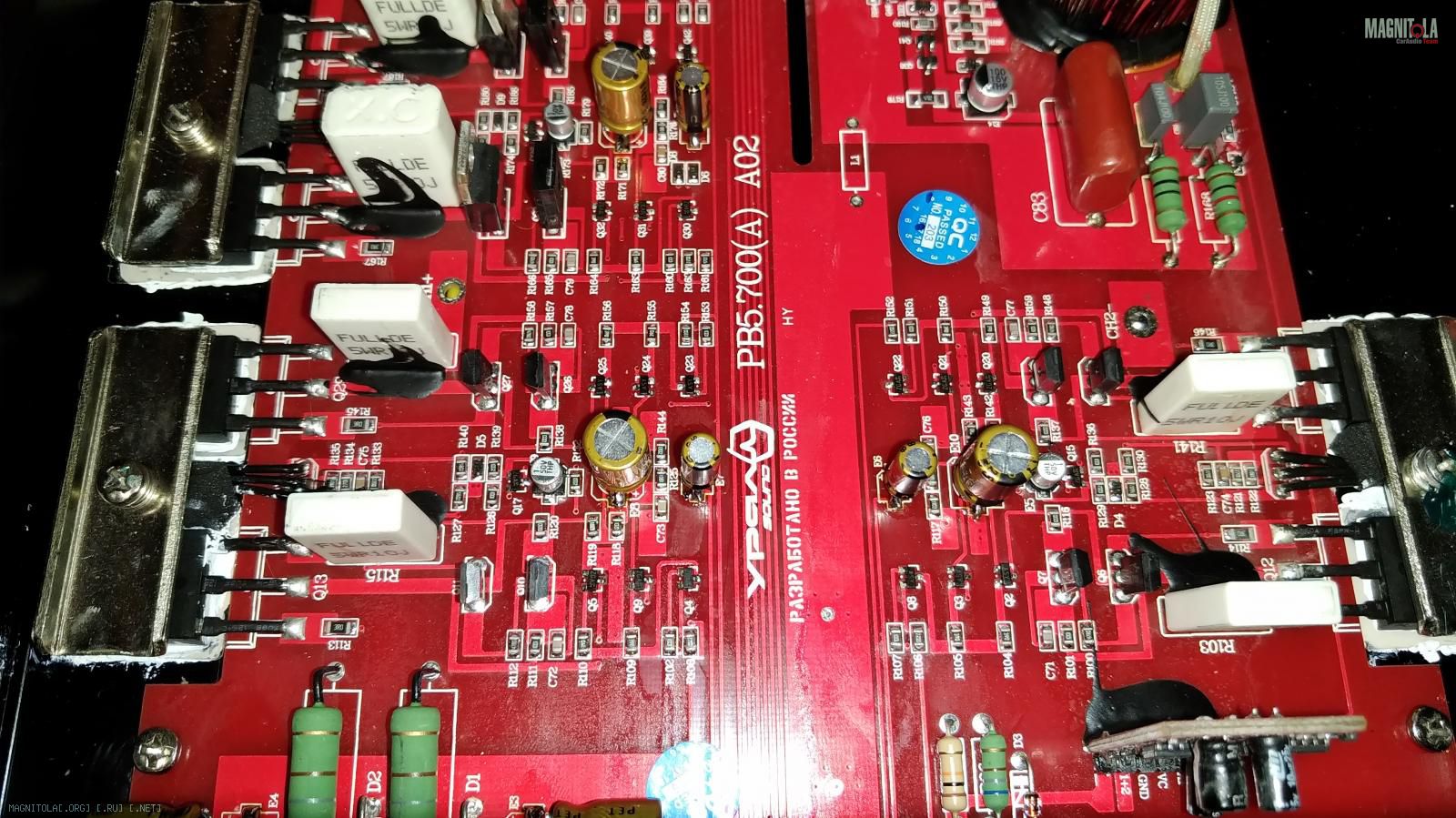

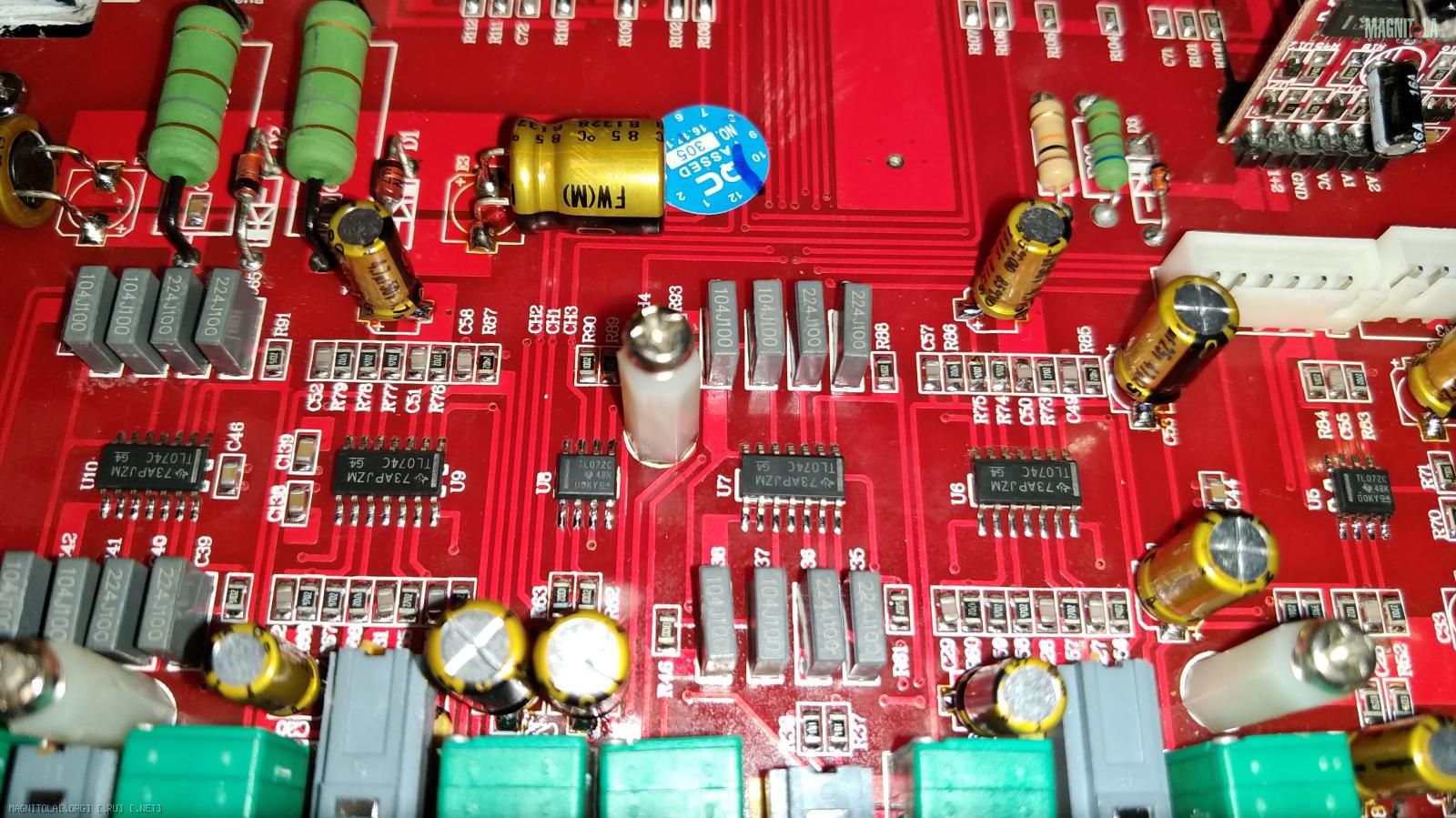

Доработка/твик основной платы :
Вложение 1202142 Вложение 1202140 Вложение 1202138 Вложение 1202136Вложение 1202134 Вложение 1202132 Вложение 1202144
Заводские ОУ 4558 заменены на TL072.
SMD конденсаторы звукового тракта заменены на Nichicon серии FG, фильтров питания заменены на Nichicon серии FW.
В звуковом тракте заводские номиналы ёмкости почти всех конденсаторов сохранены, увеличены только конденсаторы 1мкф до 4.7мкф.
Заводские конденсаторы фильтров стабилизированного питания +/-15в заменены с увеличением номинальной ёмкости с 100 мкф до 470 мкф.
Как думаете будет ли достаточно для него кг-35 ?
Вч, миды и саб 2-4 ома ?
Длина кабеля важна!
35 хватит ИМХО.
Всем спасибо. Заказал КГ 1х35 НКЗ ГОСТ,11 метров
Почему же не ПВ ???
