Здравствуйте! Сабж иногда сваливается в защиту, повальная пропайка должна помочь или есть еще подводные камни?

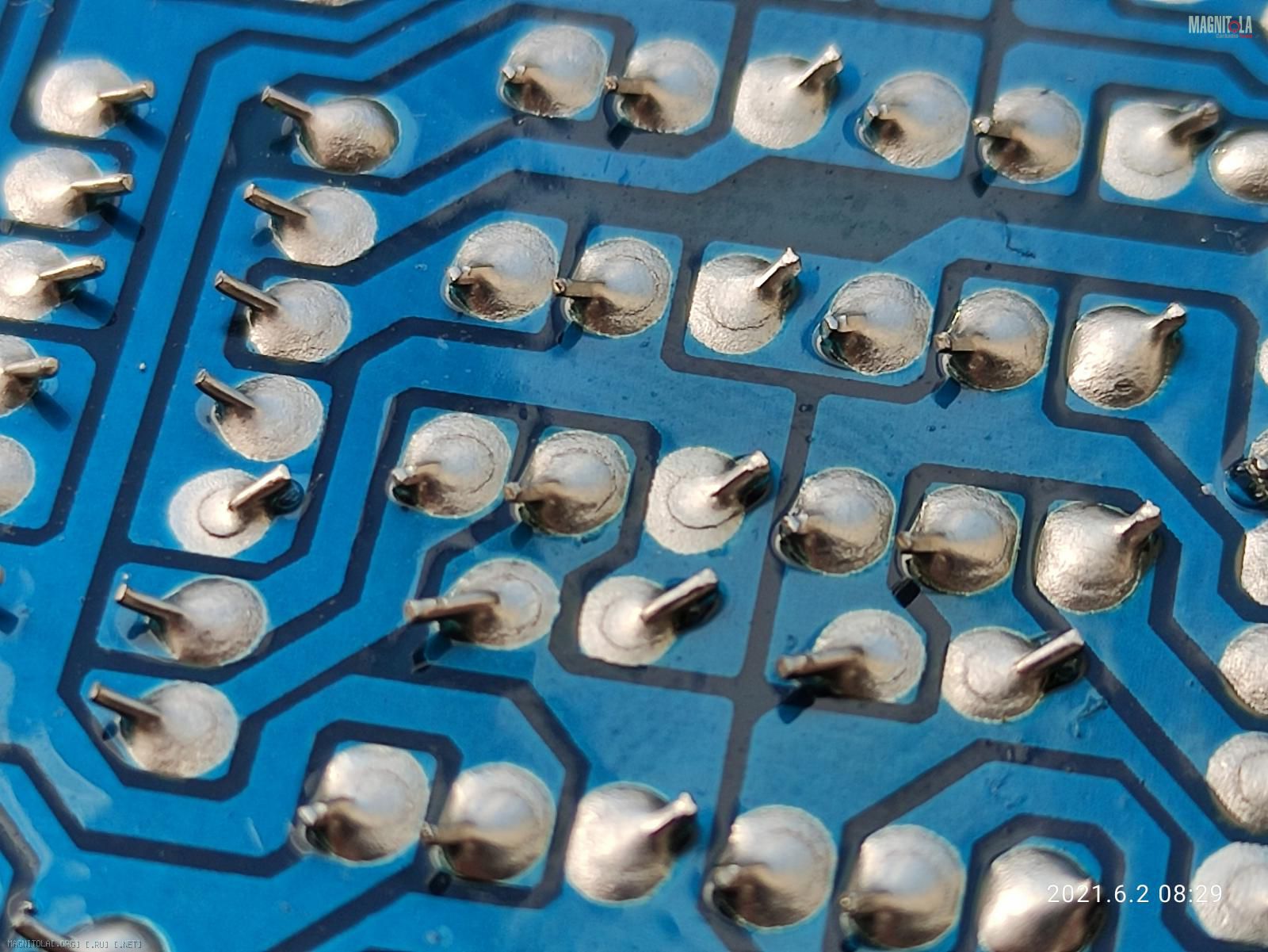

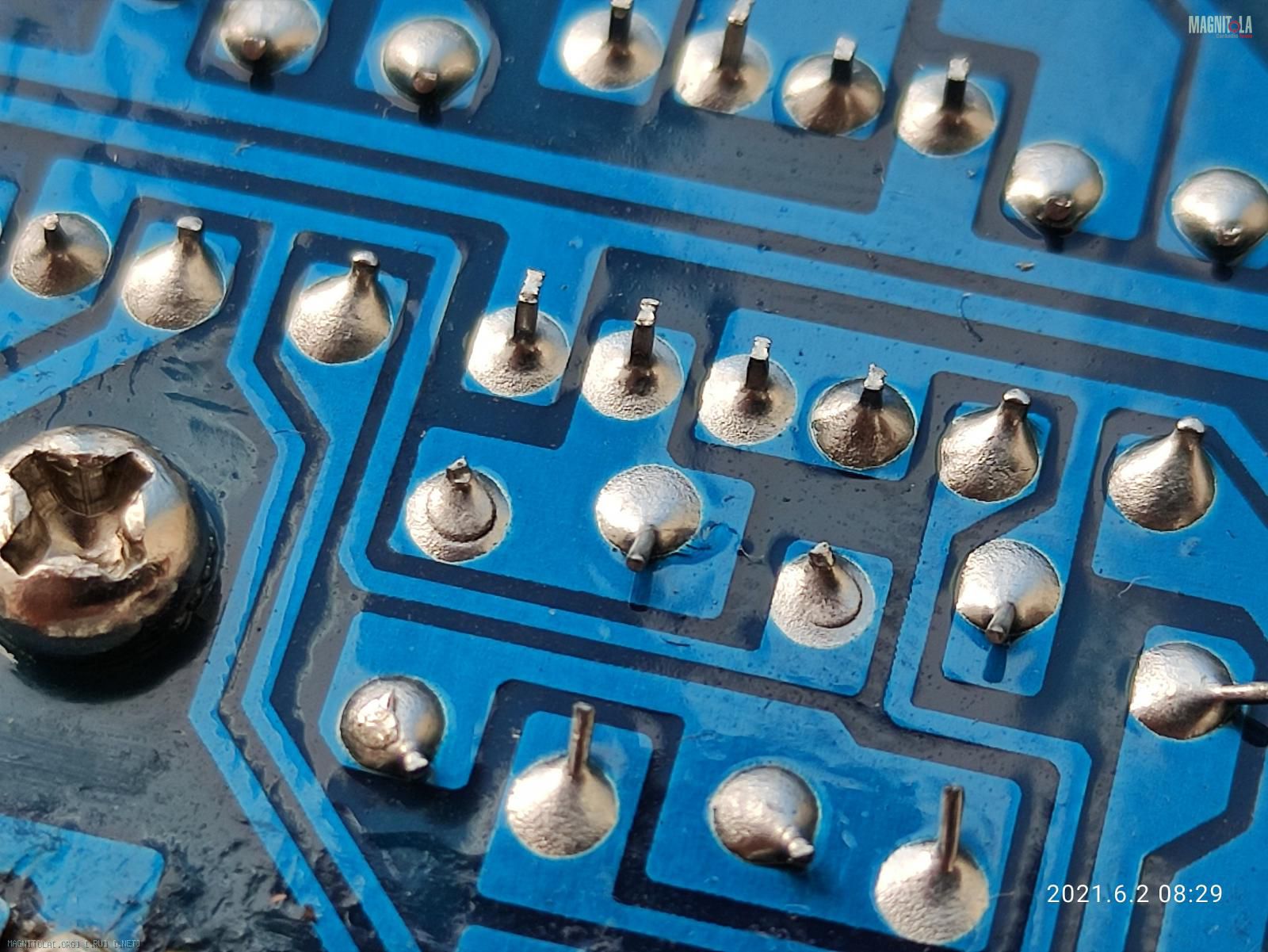

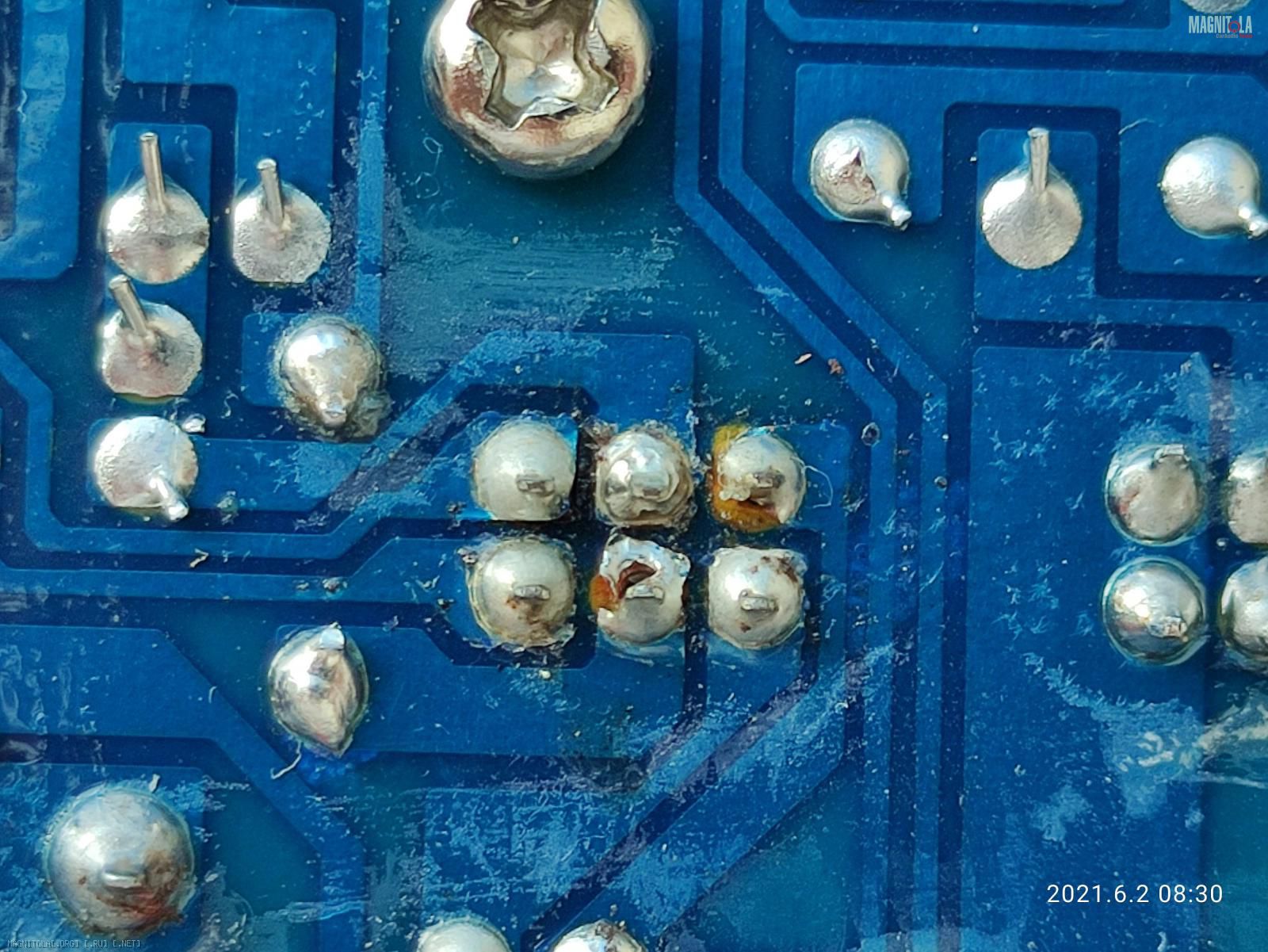

Вложение 1345003Вложение 1345005Вложение 1345007:facepalm:
Вид для печати
Здравствуйте! Сабж иногда сваливается в защиту, повальная пропайка должна помочь или есть еще подводные камни?
Вложение 1345003Вложение 1345005Вложение 1345007:facepalm:
Доброго! С большой вероятностью поможет. На втором фото много подозрительных мест.
По крайней мере это следует сделать в первую очередь, при такого рода проблеме на односторонних платах
Добрый день. Пропаял сплошняком, помогло, работает стабильно. Только на Кино-Песня без слов перезапись 2020г. поймал перегрев, 4 канала по 4 ома, добавили они низов знатно. Так что по току покоя не рекомендую его разгонять, радиатора не достаточно.
И не понятно зачем производитель использует выводной монтаж до сих пор, smd дешевле и технологичней, проблем с непропаями бы не было, жесткость платы выше, а этот гетинакс высверленный дугой аж ведет.
Добрый день! Можно ссылку или тему на форуме какие должны быть параметры ХХ и тока покоя? Какую либо информацию об этом? Твик почти закончил,а вот схему найти не могу на данный усилитель,осталось настроить...Буду использовать все 4 канала по широкой полосе,резать буду с магнитолы.

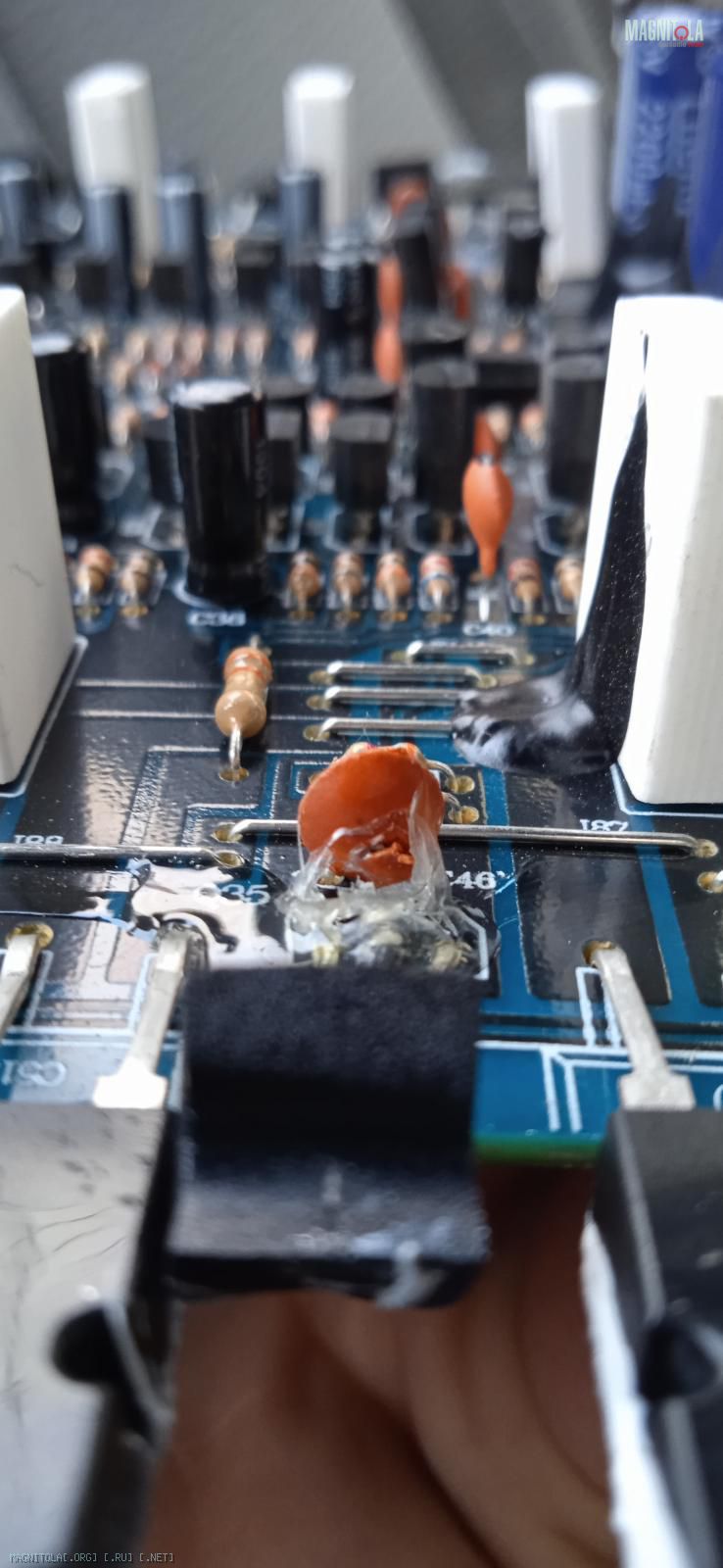

Здравствуйте, возникла такая проблема, сгорел конденсатор, номер на плате с46 или q35, кто знает его параметры для заменыВложение 1347427
следует посмотреть что установлено в других каналах в аналогичных местах...
судя по фото стоит в цепях транзистора прижимающегося к корпусу усилителя, т.е. транзистора установки тока покоя и термостабилизации тока покоя. если конденсатор на коллекторе и эмиттере этого транзистора, то конденсатор 0.1 мкф.
За те деньги, которые он уже стал мне, можно было купить DLS с почти такими же кроссоверами - еще б и осталось. Хотя его, тоже перепаивал бы)
У меня стоят там 2SA1940-2SC5197. Но, за вменяемые деньги, на удивление, купил кажется оригинальные пары 1941-5198. Из шести пар, четыре соберется.
То, что без схемы хреново - это да, но поломав глаза, кое-какое понимание пришло.
На данный момент есть пара вопросов, с которыми сюда и пришел.
Здравствуйте.)
1.Почему на входе в УМ стоит такой дикий фильтр на 2.2нф ?
2.Питание дифкаскада, через транзисторы подается ?
3.Входное сопротивление в районе 13Ком, а в обратной связи стоит что-то вроде 6..Ком - вроде бы они одинаковыми должны быть ?
4.Самое насущное. Что делать с перегревающимися малышами усилителя напряжения ?
Карячить туда радиаторы очень тесно. Менять на что-то побольше и карячить радиаторы ? В выборе замены у меня провал в виду непонимания глубины процессов.
Спасет ли УН разделительный (10ом) резистор по питанию и(или) диод? Дело в том, что сейчас на слабых транзисторах выходников на базах где-то 4.5В, а что будет когда будет пятерочка ? Усилителю напряжения станет легче или он вообще расплавится ?))
Буду признателен за ответы, да и вообще за любое мнение )
Пока вот так вот всё.

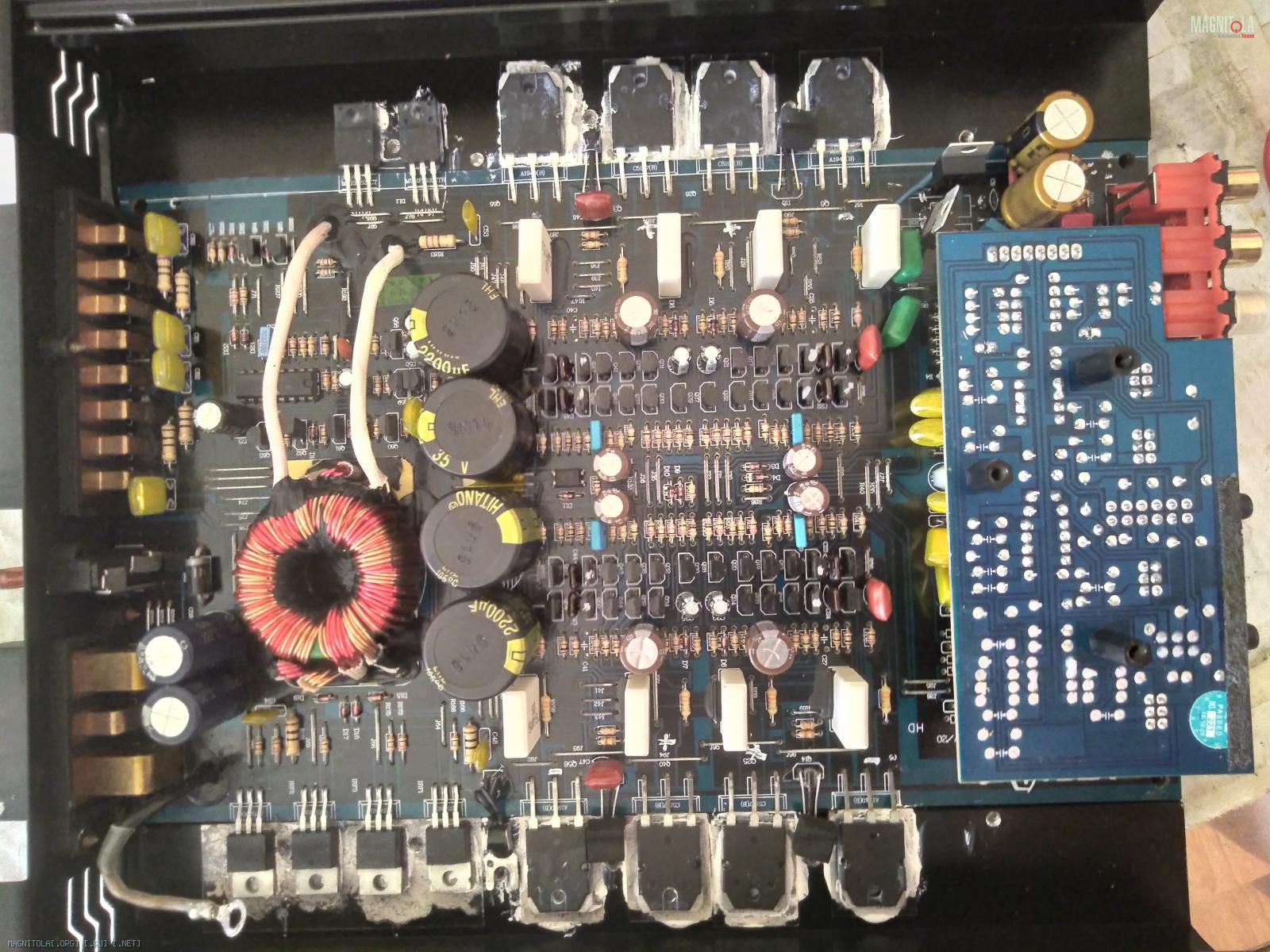

Вложение 1347671
