Возможно ЭТО и станет кем-то из Ural

Приветствую Всех кто зайдёт в тему посмотреть, почитать.
Честно говоря я впервые в такой ситуации, когда в общем то есть о чём написать и показать, но не известно про что именно писать и показывать ))).
Дело в том, что где-то уже проскочила информация о том, что Ural почти готов вывести на рынок новую линейку своих моноблоков и готов на столько, что уже в конце ноября, начале декабря моноблоки этой серии появятся в продаже. И что цены на эти моноблоки должны многих приятно удивить...
Каким именно будет модельный ряд я не знаю, какие модели и с каким функционалом я тоже не знаю, это естественно бренд решит, ему виднее на что ставить ставки :). Но вот концепцию, которую рассматривал Ural создавая эту линейку усилителей я по моему понял...
Так сложилось, что я впервые в жизни увидел прототипы усилителей, которые бренд рассматривает для включения их в модельный ряд под своим именем.
Не много, всего два прототипа мне воотчую, так сказать живьём :) удалось увидеть, но вывод о концепции к которой на этом моменте своего развития Ural пришёл я определил думаю/надеюсь неошибшивсь. И эта концепция мне нравится :).
Собственно говоря поэтому и название темы именно такое, что возможно кто-то из двух увиденных прототипов получит свою маркировку в системе продуктов Ural.

Итак.
Я подумал, что правильнее объединить рассмотрение обоих прототипов в одной теме.
Два девайса, два прототипа, которые попали мне в руки, как я кумекаю принадлежат, в пределах одной линйки, очень разным весовым категориям и дословно и образно говоря :), т.к. и размеры их, и их вес, и мощности согласно сопроводительным бумажкам очень сильно различаются.
Начну с большего, т.к. из-за него мне дома больше досталось от май скво ))), мол опять ты бандуру домой притащил ))).
Вот он :
Вложение 1252522 Вложение 1252520
Вложение 1252518 Вложение 1252516
Его размеры видно на фото, ну ни разу ЭТО не малыш :).
Вес его фото естественно не может передать :), домашними весами ЭТО не взвесить, но он капец как реально тяжёлый.

Второй поменьше :
Вложение 1252530 Вложение 1252528 Вложение 1252526 Вложение 1252524
На фоне первого, более старшего он выглядит как недокормленный последыш :), его на фоне старшего, май скво даже и не заметила ))).

Ну как?
Актуально?
Интересно?
Писать, показывать дальше?

Дядь Федор, последние 4 строчки- странные вопросы:laugh1:
Запасся попкорном. Особо интересно про мелкого.

Первый эстрадный, второй SQ-шный ))

Конечно показывать!!! Что там за именитый корейский завод...

Главное расчлененку в студию !!!.


Давно уж не чего не было .
Аж читать не чего .

Кишки в студию)))

Цитата:

---

Сообщение от Грут

Первый эстрадный, второй SQ-шный ))

---

Сомневаюсь я однако :).
Как правило и почти по определению у всех брендов, та или иная линейка продуктов всегда нацелена/направлена на определённый сегмент рынка сбыта/реализации.
Исходя из этого я кумекую, что все моноблоки этой серии будут иметь вектор в эстрадку/SPL.
Потом, прототип, который поменьше, он D-класс, а в сознании рынка, т.е. потенциальных покупателей до сих пор жёстко привязано понимание того, что D-класс и каким бы он замечательным не был, всё одно это не SQ :).
Т.е. предлагать в рынок то, что изначально не примется это какбэ :) иррационально с точки зрения бизнеса.

Ну не сказал бы так однозначно про D-класс. Большинство сабовых усилителей цифровые, а новинки и подавно. Думаю, и Ural будут использовать в качестве доступного/оптимального решения в начальные и средние системы с ориентиром на качество. А почему так написал, что старший - спл, младший - эСКу? Ну потому, что даже в 'мелком', думаю, мощи будет прилично с запасом))

Цитата:

---

Сообщение от Грут

Ну не сказал бы так однозначно про D-класс. Большинство сабовых усилителей цифровые, а новинки и подавно. Думаю, и Ural будут использовать в качестве доступного/оптимального решения в начальные и средние системы с ориентиром на качество. А почему так написал, что старший - спл, младший - эСКу? Ну потому, что даже в 'мелком', думаю, мощи будет прилично с запасом))

---

Я в общем то с этим конечно же согласен.
Для повседневного SQ мелкий конечно же можно будет применять.
Я давно уже понял :) и поэтому давно когда что-то пишу, то нарочито не определяю усилки D-класса в сегмент SQ, т.к. если определить иначе, то тут же поналетят ортодоксальные ))) SQ-шники и засерют всё что только можно и нельзя своими догмами, а как начнёшь их лопатой по бошкам разгонять, то обижаются ))).

Цитата:

---

Сообщение от Lexx69

Кишки в студию)))

---

Ну а как же без этого ))).
Всенепременно!!!

Начну со старшего, точнее с большего, раз уж в теме такая последовательность организовалась :).

Начнём как и обычно с фото общих планов, чтоб сразу сложилось понимание об общей концепции, ну а затем перейдём к локальным планам по интересным частям девайсов.

Итак большой кореец ))), он вот такой :
Вложение 1252642
Вложение 1252640 Вложение 1252638 Вложение 1252636

Малый кореец ))) он вот такой :
Вложение 1252644
цвет маски на плате вот прям гламурный :), впервые такой цвет маски встречаю, но к сути работы это относится никак :), тем более, что доводилось встречать и более изысканные дизайнерские решения по маске на плате ))).

Как уже видим на этих фото, не беря в учёт размеры и мощностные перспективы обоих этих прототипов,
концептуально-конструктивно это совершенно две разные платформы.
Это только подтверждает то, что над выбором базовой платформы будущей линейки Ural действительно работал, выбирал, а не просто взял какую-то предложенную заводом платформу.

Ну и это за одно сразу прокомментирую :

Цитата:

---

Сообщение от mohov_a

Конечно показывать!!! Что там за именитый корейский завод...

---

Действительно это Корея, поэтому я и обозвал обоих прототипов корейцами.
Прототип кореец бандура :) попал ко мне просто в полиэтиленовом пакете, а вот мелкий кореец :) приехал ко мне в своей посылочной коробке, в которой он пересылался.
Ну так вот адрес отправителя действительно именно Корея.

У нас конечно же, да и мире вообще :(, сейчас в тренде апеллировать к бредовым сговорам и спец операциям ))), поэтому некоторые конечно же наверняка смогут предположить многоходовую спец операцию ))), которую Ural затеял, чтоб крыть страну происхождения данных прототипов.
Мол китаёзное хофно сначала привезли в Корею, а потом из Кореи уже отсылали в Россию.
Но по мне так, такого рода бредятина может появиться только в мозге воспалённом особой "любовью" ))) к Ural.

Что то большенький мне показался довольно знакомым... и похожим на GZ, только немного в другой упаковке... может с одного завода))) только на GZ ценник не совсем гуманный...

Цитата:

---

Сообщение от Lexx69

Что то большенький мне показался довольно знакомым... и похожим на GZ, только немного в другой упаковке... может с одного завода))) только на GZ ценник не совсем гуманный...

---

Да у GZ на всё ценик не гуманный ))) ))) )))
GZ как и подавляющее кол-во всех других брендов не имеет своих производственных мощностей, соответственно заказывает свои продукты, как и тот же Ural, ну раз тема про Ural :), на сторонних заводах.
Т.ч. вполне возможно, что завод и один....

Ближние планы большого корейца :) :
Вложение 1252786 Вложение 1252784 Вложение 1252782
Вложение 1252780 Вложение 1252788
Вложение 1252778
Вложение 1252776 Вложение 1252774
Вложение 1252800 Вложение 1252798 Вложение 1252802
Вложение 1252794 Вложение 1252796
Вложение 1252812 Вложение 1252810 Вложение 1252816
Вложение 1252818 Вложение 1252820
Вложение 1252814
Вложение 1252804 Вложение 1252806 Вложение 1252808

Понятно, что по фото не всё можно понять и прочувствовать, тем не менее напишу.
У меня общее впечатление о девайсе в крайней степени положительное!
Все намоточные изделия выполнены очень качественно.
Всё применённое в девайсе реально качественного уровня, деталей и комплектующих китайского производства нет.
Качество/культура сборки девайса очень высокого уровня, уровня действительно именитых брендов.
Те же прижимные пластины, вроде бы как и не электроника в лоб :), но надеюсь понимаем, что от качества прижима зависит работа тех кого они прижимают к корпусу для отвода тепла, так вот даже они очень качественные, снять их без спец инструмента практически не реально, стоят и прижимают насмерть.
В целом для меня по этому девайсу стал ещё более очевиден вектор Ural-а, вектор, который был намечен брендом ещё в серии Pobeda - вектор повышения уровня качества и надёжности как следствие у своих продуктов.

Интересно, у него по мощности какая ни будь заявка есть или ТТХ еще недоступны? Похоже киловатта 2-3 там будет, а может и поболее...
Посмотрел, на драйвере как то небрежно маркировки потерли...

Для обычного повседнева .
Нафик они не нужны .
У меня еос 920 t
Больше и не надо на фронт .
И то двери начинает шатать .
Если на полную слушать .

Цитата:

---

Сообщение от Lexx69

Интересно, у него по мощности какая ни будь заявка есть или ТТХ еще недоступны? Похоже киловатта 2-3 там будет, а может и поболее...
Посмотрел, на драйвере как то небрежно маркировки потерли...

---

Поболее и значительно :).
При 14.4В на 1 ом заявка завода 9кВт

В обшем не для музыки .
Эти дэвайсы .

Цитата:

---

Сообщение от Виталий Ск.

В обшем не для музыки .
Эти дэвайсы .

---

А что, при случае и крыло можно подварить)))

---------- Сообщение добавлено 13.11.2018 в 18:55 ----------

Цитата:

---

Сообщение от FFZ

Поболее и значительно :).
При 14.4В на 1 ом заявка завода 9кВт

---

Что то даже не верится... хотя по фото не всегда размер понятен.

Цитата:

---

Сообщение от Виталий Ск.

В обшем не для музыки .
Эти дэвайсы .

---

А чего вот так сразу в форме обобщения то ? )))
Да, из этих двух прототипов, большой кореец явно не для систем с ориентацией музыкальности, но про мелкого корейца я же вроде как ещё ни чего не писал и не показывал его содержание :).

Ближние планы мелкого :) корейца :

Вложение 1253002 Вложение 1252998 Вложение 1252990 Вложение 1253000
Вложение 1252996 Вложение 1253020
Вложение 1252992 Вложение 1253018 Вложение 1253014
Вложение 1253016 Вложение 1253012 Вложение 1253030
Вложение 1253022 Вложение 1253024 Вложение 1253044
Вложение 1253028 Вложение 1252994 Вложение 1253026
Вложение 1253042 Вложение 1253038 Вложение 1253034
Вложение 1253040 Вложение 1253036

Из этих фото очевидны следующие моменты :
- мелкий кореец имеет совсем иное конструктивное решение ;
- импульсная управляющая часть каскада УМ реализована на аналогичной большому корейцу платформе ;
- шим контроллер БП на таком же как и у большого корейца, классическом решении платформы контроллера TL494 ;
- все намоточные изделия как и в большом корейце выполнены очень качественно ;
- силовые части что БП, что выходного силового каскада в УМ реализованы на качественных транзисторах признанных мировых производителей ;
- в каскадах предварительного усиления и обработки сигнала, так же как и в большом корейце применены нормальные ОУ и от нормального мирового производителя, с той лишь разницей, что в большом производитель ОУ это TI, а в мелком от ST, т.е. это не набившие уже от тотального и повсеместного использования оскомину шлака NJM4558 китайского производства ;
- качество сборки так же на очень высоком технологическом уровне и культуре производства.

Возвращаясь в начало это поста, заявка завода на мелкого корейца это 2,5 кВт при сопротивлении нагрузки 1 ом и питающем напряжении 14.4В.
Сам усилитель не огромный, получать с него, если религия позволяет ))), при реальном напряжении обычного гражданского автомобиля 13.2-13.8В и сопротивлении нагрузки 4 ом, те же ватт 450, почему нет?

Цитата:

---

Сообщение от FFZ

Дело в том, что где-то уже проскочила информация о том, что Ural почти готов вывести на рынок новую линейку своих моноблоков и готов на столько, что уже в конце ноября, начале декабря моноблоки этой серии появятся в продаже. И что цены на эти моноблоки должны многих приятно удивить...

---

В начале темы я это написал и всё мне не давал покоя вопрос - может показалось, нее ну точно же видел, где???
Наш форум весь перерыл ))), сайт Ural весь облазил ))), нету ни где...
Удалили думаю что ли ?
Ан нет, точно видел, нашёл ))) Вот тут оказывается https://www.instagram.com/uralsound_official/

Судя по картинкам из этих постеров публикуемых в Инстаграм о новой серии моноблоков, корпуса у новой серии точно не такие как у этих двух прототипов... интересно что будет внутри :).

Цитата:

---

Сообщение от Lexx69

Что то даже не верится

---

Замерял оба усилителя собственноручно:
У маленького 2850 Вт при КНИ 1,2% и Uвх = 13,9 В. КПД 0,82
У большенького 8043 Вт при КНИ 1,1% и Uвх = 13 В. КПД 0,78

Цитата:

---

Сообщение от Lexx69

Что то даже не верится... хотя по фото не всегда размер понятен.

---

я про это и писал, что по фото реально сложновато ощутить и соозмерить.
Жена очень конкретно, правильно и точно обозвала большенького - БАНДУРА ))).
Он реально внушительная, тяжёлая бандура ))), т.ч. по мощности у меня как то не возникло сомнений.
У меня другие сомнения возникли - как можно при таком уровне качества исполнения реализовать то что Ural обещает в рекламных постерах о вкусности и доступности цены на эти девайсы?
Хотя.... Ural уже не раз удивлял :).

Цитата:

---

Сообщение от FFZ

Он реально внушительная, тяжёлая бандура , т.ч. по мощности у меня как то не возникло сомнений.
У меня другие сомнения возникли - как можно при таком уровне качества исполнения реализовать то что Ural обещает в рекламных постерах о вкусности и доступности цены на эти девайсы?

---

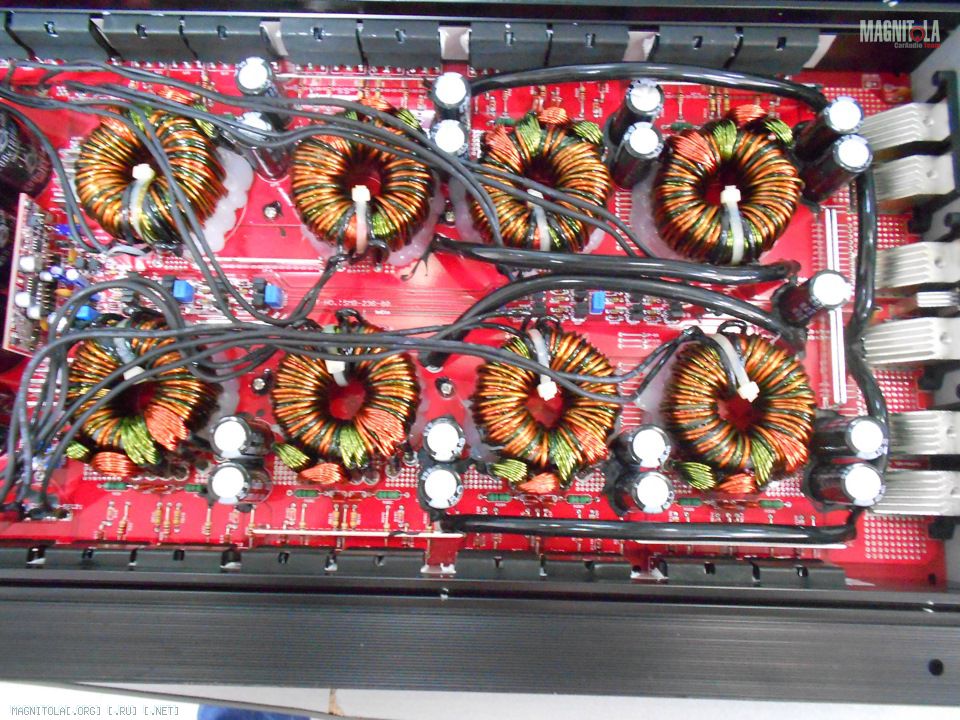

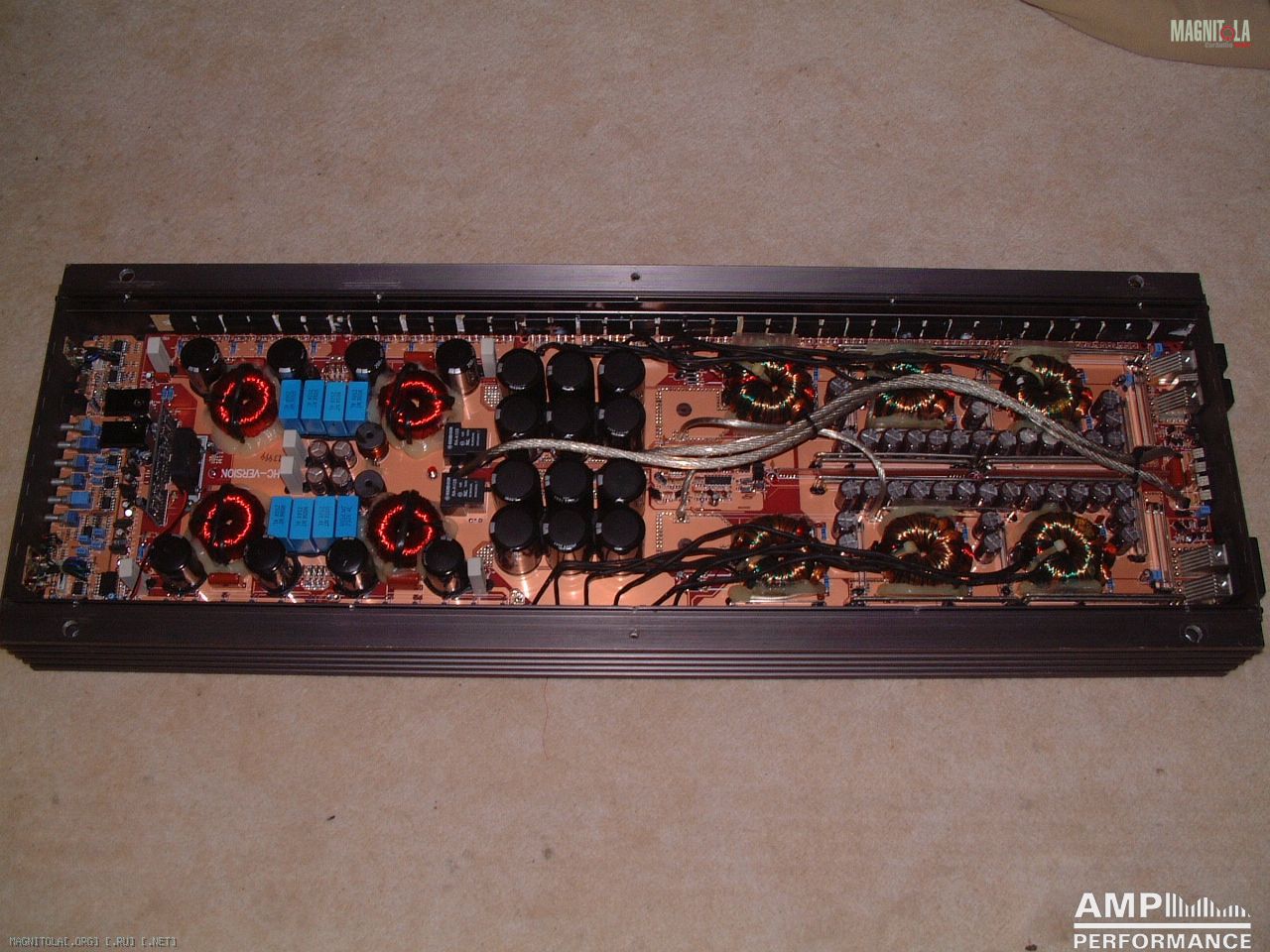

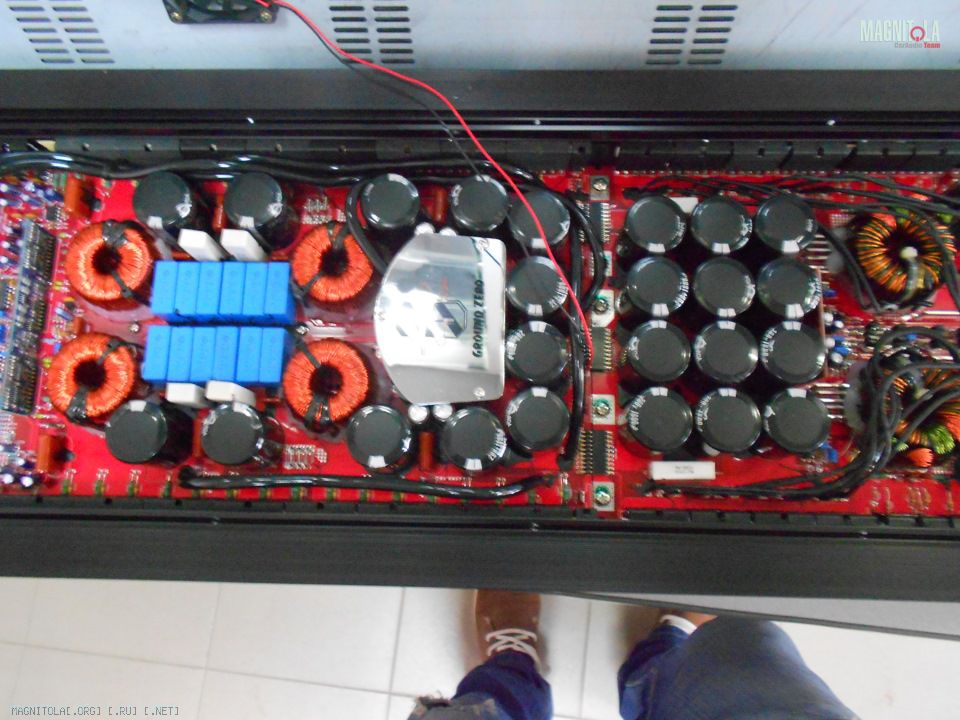

Как то попадалось мне в руки вот такое чудовище... Вложение 1253218Вложение 1253220Вложение 1253222
Это GZ1.10000... почти метр длинной... ну и ценник само собой веселенький... что то под 200 т.р...
Просто я не знаю, как это можно сделать дешево при огромном количестве корпусов... там было более сотни транзисторов в ТО247... и прочего...
А по мощности, они получаются сопоставимиы.

Цитата:

---

Сообщение от Lexx69

Как то попадалось мне в руки вот такое чудовище... Вложение 1253218Вложение 1253220Вложение 1253222
Это GZ1.10000... почти метр длинной... ну и ценник само собой веселенький... что то под 200 т.р...
Просто я не знаю, как это можно сделать дешево при огромном количестве корпусов... там было более сотни транзисторов в ТО247... и прочего...
А по мощности, они получаются сопоставимиы.

---

Да сейчас в этом сегменте много реально нового и зачастую мне лично не понятно :(, того что не объясняется старыми знаниями при отсутствии нормальной информации о этом новом...
К примеру те же усилки, которые в среде эстрадки и spl зовут "Бразильские" я ХЗ как они там получают дикие мощности...

Цитата:

---

Сообщение от FFZ

Да сейчас в этом сегменте много реально нового и зачастую мне лично не понятно :(, того что не объясняется старыми знаниями при отсутствии нормальной информации о этом новом...
К примеру те же усилки, которые в среде эстрадки и spl зовут "Бразильские" я ХЗ как они там получают дикие мощности...

---

На эту тему надо с Геной60 пообщаться... он их вроде лечить научился...
Не только схемотехника меняется, но и элементная база.... мне недавно попался ИБП, довольно мощный, открываю, а там по сути одна микросхема с маленьким радиатором... я в непонятках... на выходе заявлено 48 вольт, 15А... и они там есть... так как это не китайская поделка с Али.... нашел даташит на нее и обалдел... там в этой микросхеме все, включая IGBT транзистор 20А, 400 вольт.... жаль, что схема не пуш-пульная... можно было бы в усилки ставить...

Цитата:

---

Сообщение от Lexx69

На эту тему надо с Геной60 пообщаться... он их вроде лечить научился...
Не только схемотехника меняется, но и элементная база.... мне недавно попался ИБП, довольно мощный, открываю, а там по сути одна микросхема с маленьким радиатором... я в непонятках... на выходе заявлено 48 вольт, 15А... и они там есть... так как это не китайская поделка с Али.... нашел даташит на нее и обалдел... там в этой микросхеме все, включая IGBT транзистор 20А, 400 вольт.... жаль, что схема не пуш-пульная... можно было бы в усилки ставить...

---

Именно так!
