Собственно купил конденсатор. Как его подключить? Объясните глупому человеку. Мож схема какая есть на крайняк в пеинте нарисуйте.
Вид для печати
Собственно купил конденсатор. Как его подключить? Объясните глупому человеку. Мож схема какая есть на крайняк в пеинте нарисуйте.
Немного коряво, но вроде понять можно:
Зарядка и разрядка (все конденсаторы Stinger кроме SC241MB и SC241MW)
Прежде чем подключить кабели питания (+) и основания (земля) непосредственно к конденсатору, Вы должны зарядить его. Отказ от зарядки конденсатора закончится большой искрой, произведенной от быстрого притока потока.
Зарядка является простой:
1.Подсоедините провод питания (+) и затяните крепление.
Предупреждение: не перетягивайте крепления! Раздетые терминалы не закрыты (не охвачены) согласно гарантии на конденсатор.
2.Перед соединением кабеля основания (земли), разместите лампочку или резистор между отрицательным терминалом на конденсаторе и кабеле основания (земли). Сделайте это в течение 30 секунд или пока лампочка не погаснет.
3.Немедленно после зарядки соедините кабель основания (земли) непосредственно с отрицательным терминалом на конденсаторе.
Примечание: конденсаторы Stinger SC241MB и SC241MW имеют реверсивную защиту полярности, автозарядку и возможность измерения напряжения.. При подключении этих конденсаторов, нет необходимости использовать для зарядки резистор или лампочку. Вы просто соединяете соответствующие провода с терминалами конденсатора, и он сам зарядится.
Теперь можно использовать ваш конденсатор Stinger!
Разрядка: с отсоединенной батареей. Разместите лампочку или резистор поперек терминалов и подождите 1 минуту или пока не погаснет лампочка.
Схема by Red Line :)
может мне кто подскажет,кандер проложи кап 1 с вольтметром,все время на индикаторе вольтметра показывает напряжение 1 вольт,и х.з. работает он или нет,может его зарядить надо?
Roman_I Огромное спасибо
Roman_I, :lol: :lol: а я и смотрю знакомая схемка...ведь помнишь:) молодца..
а так все правильно написал:)
через "+" заряжать или через "-" не принципиально?
Окстись! Некроаудиофил ! Вложение 106905Цитата:
Сообщение от meeeeeks
Если сказать нечего - то лучше промолчать.. умнее выглядеть будешь ;)
Да уж мне это умный вид...тяжёлое бремя...не пофлудить.... но и помолчать то не могу - вот ведь незадача!:)Цитата:
Сообщение от meeeeeks
---------- Сообщение добавлено 21.03.2011 в 22:56 ----------
meeeeeks,Прочитал, как вопрос задавать нужно ?=)
это лечится говорят....:iaia:
Тебя уже начали лечить ))) пост №3 в этой теме. Там есть схема. Что ещё нужно ? Тема не твоя, вопрос неполный. Модель не указана. Смешочки твои неуместны, мы с тобой пуд сообщений не напечатали )))Цитата:
Сообщение от meeeeeks
На более русском-русском хотелось бы найти аналогичное описание. Случаем, нигде не попадалось? ;)Цитата:
Сообщение от хоттабыч
---------- Сообщение добавлено 11.07.2011 в 11:08 ----------
Если конденсатор подключен правильно, то неисправен вольтметр скорее всего...Цитата:
Сообщение от sarus
Не занимаюсь потусторонней энергетикой ! )))Цитата:
Сообщение от HoSStiA
Не попадалось...(
Инструкция для тех, кто ищет попроще, на "более русском", а так же отважных любителей хлопков, искр и салютов.
1. Прикручиваем минусовой провод к конденсатору и на массу.
2. Плюсовой провод к конденсатору, но пока не на аккумулятор(!).
3. Одеваем защитные очки и резиновые перчатки. (Это очень важный пункт, не пренебрегайте им)
4. Прицелившись хорошенько накидываем плюсовую клемму на аккумулятор.
5. Отходим от испуга, ждём, пока руки перестанут дрожать и затягиваем клемму.
Схема подключения в 3-м сообщении темы.
Расшифровка сложных технических терминов со схемы:
"Каденце ва-пицот амплифиер" - усилитель
"длс кап сто" - конденсатор
"Баттеру варта сильвер дунамик" - аккумулятор
"Фусе" - колба с предохранителем
Чёрные линии - провода.
Офигеть !!! Зря жизнь прОжил.......зызызыЦитата:
Сообщение от ZoMBYaKa
Еще одна интересная версия:
http://www.dsm-club.org/forum/staili...tml#post188092Цитата:
Конденсатор подключается паралельно цепи питания усилителя. Зачем он подключается и какая должна быть у него емкость, ты наверное и сам знаешь раз его купил.
Если у кондера емкость сравнительно небольшая, до 0.5 фарада, то ты можешь его подрубить напрямую и все будет путем. Если же емкость выше, то стоит заряжать кондер постепенно. Тебе в комплекте скорей всего дали резистор, но вместо резистора можно использовать любую лампу накаливания.
Итак. У кондера есть + и -, если ты их перепутаешь при подключении, то будет минус багажник, минус руки и минус лицо, так что аккуратней плиз. Провода от усилка до конденсатора должны быть максимально короткими, если длина провода превышает 50 см, то можешь даже не ставить кондер, толку от него не будет, хотя от него и так его не много если чесно...
Схему рисовать не на чем, буду описывать словами, извини уж.
Считаю что у тебя от АКБ идет два провода к усилителю, на + у АКБ висит предохранитель необходимого номинала. Минусовой провод заводишь на "-" кондера и от него на минус усилителя. Плюсовой провод также заводишь на кондер и от него на усилитель.
НО! Если кондер имеет большую емкость, то при прямом его подключении он начнет потреблять большой ток, и может быть три вещи:
1. Будет сильная искра на контакте с кондером
2. Долбанет предохранитель
3. Долбанет конденсатор (менее вероятно конечно)
Поэтому чтобы этого избежать перед тем как подключить питание к конденсатору его необходимо зарядить. Сделать это можно через резистор из комплекта к кондеру или через обычную лампочку. Т.е. берешь лампочку, для удобства в каком-нибудь патроне и один ее контакт подключаешь к плюсовому кабелю, а второй ее контакт подключаешь к конденсатору. Таким образом ты будешь заряжать конденсатор плавно и у тебя не возникнет описаных выше проблем. Как только лампа погасла - кондер зарядился. Когда это произошло, то вешаешь на него плюс и подключаешь его к усилителю.
Включаешь музон, устанавливаешь высокую громкость, и смотришь не проваливается ли на басах питалово, если проваливается, то ты или выбрал кондер не той емкости или проблема с силовыми проводами либо ты неверно подобрал акустические компоненты. Но самое главное что у тебя начало положено кондер стоит... ты пацан http://www.dsm-club.org/forum/images/smilies/wink.gif
Вложение 122470
Тема 2005 года, http://magnitola.org/car-audio-sovet...ndensator.html.
В ней же указан способ как разрядить конденсатор перед снятием АКБ.
по личным экспериментам, лучше всего отдача, если использовать именно эти 2 схемы
http://magnitola.org/attachments/pit...ensatora-1-jpg
http://magnitola.org/attachments/pit...ensatora-3-jpg
зарядка быстрее, отдача дольше.
А вот эта схема
http://magnitola.org/attachments/pit...ensatora-2-jpg
имеет минусы опять же в скорости зарядки и разрядки
Повторюсь, было выявлено путём экспериментов, используя уси с большим потреблением и замером просадок

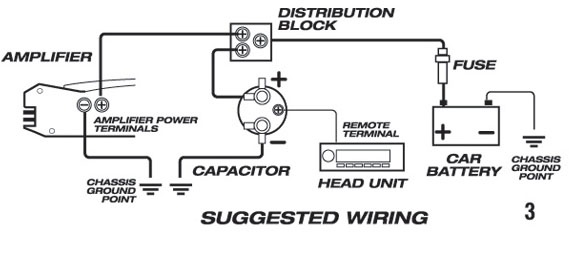

Всем привет! Прикупил кондёр 2ф, в паспорте есть схема подключения:
но я собираюсь тянуть минусВложение 176471
тоже с АКБ. Можно ли подключить без распределительного блока, т.е. с АКБ минус на минус кондёра и с кондёра на усилитель и с АКБ плюс на кондёр и с кондёра на усилитель?
Можно. Получается, клеммы кондёра выступают в роли дистрибьютера.Цитата:
Сообщение от GTS
Спасибо! А если у такого подключения свои минусы? Теоритически такое подключение даже лучше, ведь если подключать через дистрибьютор, то в сети получаеться больше соединений и следовательно больше потерь, но завод изготовитель не даром же рекомендует подключать с дистрибьютером. А как на практике? И ещё вопрос: надо ли ставить после кондёра предохранители если он будет стоять рядом с усилителем, т.е. кабель будет не более 20см?Цитата:
Сообщение от ALEXx3
Такое подключение лучше и дистр не требуется. Но по правилам, если провода после кондёра пойдут другого сечения (меньшего), то нужны дополнительные предохранители. В Вашем случае ( 20см) предохранитель не нужен, значит, и дистр тоже (а это лишние контактные пары-лишнее падение напряжения-лишний гемор). Так что одни плюсы.Цитата:
Сообщение от GTS
Вот тут возник ещё вопросик: А провода должны быть после кондёра меньшего сечения или это не кричично? К примеру если я буду от АКБ к кондёру тянуть кабель 25 квадратов, то после кондёра можно ставить тоже 25 кв. или мешьнего?Цитата:
Сообщение от ALEXx3
Я думал, что ответил (пост 24). Лучше оставить 25кв.Цитата:
Сообщение от GTS
Всем привет. Как нужно правельно подключить вентилятор к коденсатору? Если есть такая тема перенаправьте пожалусто.
Конденсатор не нагревается при нормальной эксплуатации, зачем ему вентилятор?Цитата:
Сообщение от михаил27
Мне нужно что бы работал вентилятр. Мне отдали вентилятр(у него 3 провода выходящих из одного места) и коденсатори каким оброзом их нужно подсоеденить что бы работал вентилятр я не знаю и потому обращаюсь к вам может вы знаете?
Очевидно, использовался для охлаждения усилителей (в некоторых-далеко не всех-инсталляциях так делают).
---------- Сообщение добавлено 25.01.2012 в 14:59 ----------
Очевидно, плюс, минус и РЕМЦитата:
Сообщение от михаил27
я пробовал их соебинять по разному но вентилятр только гудит.
Попробуйте чёрный (или коричневый) на минус, остальные два - на плюсЦитата:
Сообщение от михаил27
а вы не могли бы написать свой почтовый адрес я бы вам прислал фотографии вы бы посмотрели бы а то так я боюсь вы меня немного не понимаете
Выложите здесь, в этой теме - правилам форума это не противоречитЦитата:
Сообщение от михаил27
Привет всем, купил б/у кондер Stinger SPC5010,я так понимаю перед каждой установкой(после отключения конденсатора от акума) его нужно заряжать, и перед каждым сйомом акума разряжать, а разряжать то зачем если прийдется все равно заряжать??????
Не надо ничего с ним делать.Цитата:
Сообщение от муравей
101%? а то я тут на форуме читал как кто-то советовал одеть перчатки резиновые, маску подсоединить, отойти с дрожащими руками, подождать пока попустит после вспышки и все будет норм, но такие танцы с бубном мне точно не подходит....
Когда купишь конденсатор-именно так и будет,а у тебя ионистор .
Вы это серьёзно?? А то мне ставить в скором времени:resent:Цитата:
Сообщение от Флекс 71**
Конденсатор на 1 Ф займёт объём пары трёхлитровых банок и стоить будет как чугунный мост)))
