фотки не рассматривал, т.ч. хз как там автор исполнил исполнил. конденсатором тут не подпирают, а пускают сигнал через него, тем самым развязывая ногу проца и подключаемый девайс по постоянному току.Цитата:
Сообщение от sky_krasnodar
нога проца -> резистор 600ом-1ком -> плюс ноги конденсатора -> минус ноги конденсатора -> выход. это как раз удобнее и правильнее реализовать на платке.
ОГРОМНЕЙШЕЕ СПАСИБО! При такой схеме действительно, лучше отдельную платку сделать. Единственное, как подбирать номинал кондера?Цитата:
Сообщение от FFZ
10-22mkf 16vЦитата:
Сообщение от sky_krasnodar
Я надеюсь и автор все понял) Реализовать не сложно. А главное так будет и праивльней и понятней.
нет не понял:shout:Цитата:
Сообщение от sky_krasnodar
А может сразу выпаять как на фото,там уже все резисторы стоят на плате?
Послушай FFZ он правильно советует и играть с огнем не паяльником работать,буферные каскады нужны обязательно,но здесь надо иметь понятие построения схем операционных развязок,через резисторы нельзя иначе выходы будут грузиться,процу придет полный и безоговорочный конец...
Вопщем что можно советовать: Взять монтажную плату (это которая с множеством дырочек ))) ) на ней сделать подобную схему для каждого выхода. Закрепить плату в ГУ и припаяться к ножкам ЦАПа или проследить дорожки и на них. Т.е. с дорожки на резюк. далее на кондер и далее на линейник.Цитата:
Сообщение от JL_AUDIO

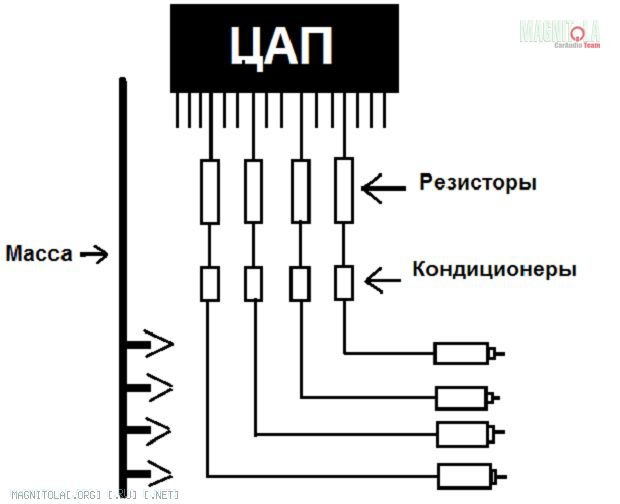

вот на быструю руку нарисовал схему:mosking: сильно не пинайте,все приходит в познании
Вложение 174015
вроди так?или не так?
все верно. Массу можно вывести на эту же плату в одну точку, и от нее сделать отводы.
а какие резисторы брать?

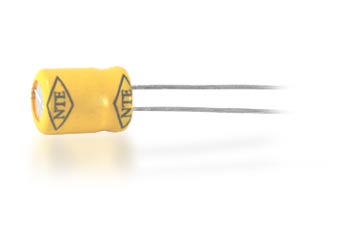

вот кондер-NPR22M16 - Cap-22MF 16VВложение 174097
