выпайка линейников самому

....зарание знал что коробочку-конвертор надо будет менять на линейный выход но как оказалось жена может ушами не только любить но и слушать.И вот она ушлышала что звук г...очень быстро.
Портить интерьер женушка не хочет,поетому выход один-линейный,верней не один а 4 (фронт+саб).
С паяльником дружу но не профи.
Авто Mercedes c230,мафон Audio 20
Нашел в инете пошаговую инсрукцию по выпайке линейников на ету голову,на фотке во 2-м файле человек выпаял 5 проводков,я так понимаю что один на масу.Так вот вопрос как разобрать где левый,правый,задний,передний?

зарание всем спасибо.

Не просматривая ничего. Варианта 2:
1. Поэтапно включать на магнитоле Balans и Fader
2. Посмотреть мануал к процу, из которого выпаиваются линейки. Там будет указано, откуда/куда/зачем.

---------- Сообщение добавлено 18.01.2012 в 09:25 ----------

А посмотрев офигиваю, не лень было делать отдельную плату для линеек?
Можно просто с выхода проца взять сигнал.

Мануал есть в файле но я в етом не понимаю

какой в нем ЦАП стоит? нашел-SAA7706H

---------- Сообщение добавлено 18.01.2012 в 09:41 ----------

Вот нашел распиновку
http://www.radioradar.net/hand_book/..._saa7706h.html

---------- Сообщение добавлено 18.01.2012 в 09:42 ----------

6 RRV Выход звукового сигнала (правый канал, тыл)
9 RLV Выход звукового сигнала (левый канал, тыл)
13 FRV Выход звукового сигнала (правый канал, фронт)
16 FLV Выход звукового сигнала (левый канал, фронт)

если не сложно обозначте пожалуста на фотке где проц и откуда выпаивать.
и почему сразу с проца а не через резисторы как на фото?
спасиба

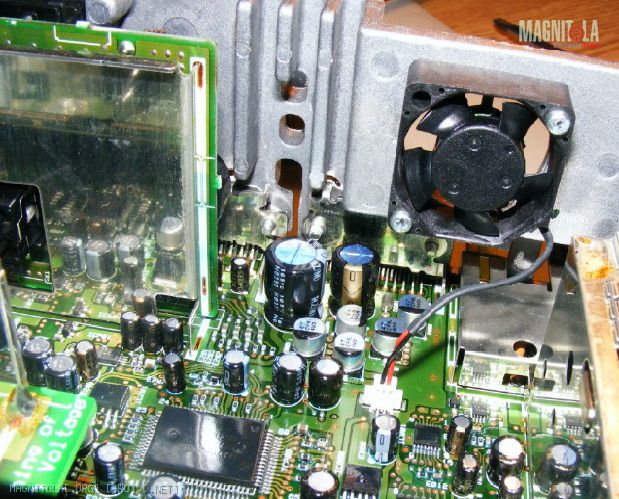

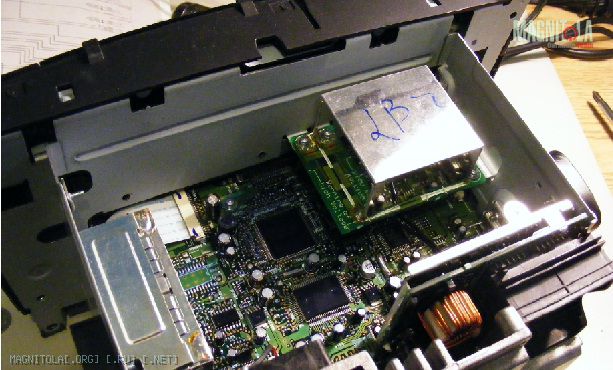

Вложение 173793Вложение 173795

Проц это тот что Philips (на нем будет написано).
После проца удобнее проследить выходы.

Цитата:

---

Сообщение от JL_AUDIO

но как оказалось жена может ушами не только любить но и слушать.

---

ух ты ))), это ново, свежо, экстравагантно и амбициозно ))) ))) )))
ушами они как правило ))) слушают чтоб любить.
сорри за off, не сдержался ))).

---------- Сообщение добавлено 18.01.2012 в 10:48 ----------

Цитата:

---

Сообщение от sky_krasnodar

А посмотрев офигиваю, не лень было делать отдельную плату для линеек?

---

мысль с платой у автора сего руководства к действиям была конечно же правильная, но вот исполнение корявое :(.

Цитата:

---

Сообщение от sky_krasnodar

Можно просто с выхода проца взять сигнал.

---

Да, можно, НО в случае имплантации в девайс боле сложной платы нежели как в этом этом инет хенд-мейд мануале.
Без дополнительных буферных каскадов исполненных на микрухах/е ОУ КАТЕГОРИЧЕСКИ НЕ РЕКОМЕНДУЮ!!!

Цитата:

---

Сообщение от FFZ

Да, можно, НО в случае имплантации в девайс боле сложной платы нежели как в этом этом инет хенд-мейд мануале.
Без дополнительных буферных каскадов исполненных на микрухах/е ОУ КАТЕГОРИЧЕСКИ НЕ РЕКОМЕНДУЮ!!!

---

Чем чревато? Если просто с выходов выпаять напрямую линейки. Просто не на одной заводской ГУ так и делал, проблем замечено небыло. Расскажи пожалуйста поподробнее, буду знать на будущее. И как лучше и правильней?

Цитата:

---

Сообщение от sky_krasnodar

Чем чревато? Если просто с выходов выпаять напрямую линейки. Просто не на одной заводской ГУ так и делал, проблем замечено небыло. Расскажи пожалуйста поподробнее, буду знать на будущее. И как лучше и правильней?

---

чревато тем, что если брать сигнал непосредственно с ног проца, то эти ноги в итоге эти выходы мы имеем прямо на концах разъёмов RCA межблоков, а там гуманоидообразные ))) могут создавать ситуции весьма каверзные и изощрённые для этих ног, точнее для того что за ногами в проце :), и тем самым прикончить проц :( со всеми вытекающими :(. Буферый каскад на ОУ защищает от этих катаклизмов как минимум, не говоря уже и о других моментах косаемо звука.
Беря сигнал с ног проца, как минимум нужно через резисторы и разделительные конденсаторы.

Т.е. на той фотке выход идет на резистор? И резистор желательно подпереть кондером? так?
