Вопрос по подключению 2-х усилителей

По сабжу: планируется установка 2-х усилителей - одного двухканальника и одного моноблока:

- Kicx RTS 2.60, на фронт DLS M6/5 Mk4
- Mystery MR1.300, на саб REVOLT by Audio Art SW10

Теперь собственно сам вопрос: как все это дело запитать?

Есть 2 варианта:

1) пустить два силовых провода прямо от АКБ к каждому усилку по отдельности;
2) пустить силу большего сечения от АКБ до багажника, где будет стоять распределитель, а уже от него пустить два силовых меньшего сечения непосредственно к усилителям.

Соответственно по обоим вариантам также возникает вопрос, какого сечения выбрать провода под данные усилители, и какого номинала ставить предохранители? Отдельно по второму варианту - ставить один пред у АКБ, или два после распределителя?

Второй вариант. Провода сечением 35кв.мм. до дистрибьютора в багажник. Там можно и тоньше, не знаю какие там терминалы у усилков. Вообще, кг-25 было бы нормально.
Пред ставить у АКБ под капотом на кабель 35кв.мм, по-моему, 150А. И дистрибьютор лучше со встроенными предами брать.

Отпишу в своей же теме, дабы не плодить одинаковых... вопрос все еще актуален! Как насчет такого дистриба Stinger SPD870?

Цитата:

---

Данный распределитель питания имеет два раздельных блока с входами 4 Ga или 8 Ga, и двумя выходами 4 Ga или 8 Ga (меняется с помощью сменных втулок, входящих в комплект).

---

Сейчас у меня проложен 4 Ga на (+), (-) идет на кузов. После дистриба хочу так же пустить 4 Ga на (+) усилков и через него же (-) от обоих усилков на кузов, так же сделаю дубль 4 Ga от АКБ к кузову. Пред стоит под капотом на 80А, конечно же поменяю его на более мощный. Интересует Ваше мнение о такой реализации питания!?

---------- Сообщение добавлено 24.10.2013 в 11:46 ----------

Или лучше взять Daxx D82 (DAXX)? Он со встроенным предами, но у него выходы под 8 Ga и через него получится разрулить только (+). В таком случае (-) можно развести раздельными проводами на одну точку?

Цитата:

---

Сообщение от DimeX

Пред стоит под капотом на 80А, конечно же поменяю его на более мощный. Интересует Ваше мнение о такой реализации питания!?

---

А зачем "более мощный"?

Давайте пойдем по порядку.
Сечение силового кабеля выбирается исходя из потребляемого усями тока - Силовые провода - смотрим сюда.
Дистрибы с предохранителями нужны в случае перехода на кабель меньшего сечения после дистриба.

Цитата:

---

Сообщение от DimeX

Сейчас у меня проложен 4 Ga на (+), (-) идет на кузов. После дистриба хочу так же пустить 4 Ga на (+) усилков и через него же (-) от обоих усилков на кузов, так же сделаю дубль 4 Ga от АКБ к кузову.

---

Если 4Ga проходит по требованиям - кладем его, но я очень сомневаюсь в этом. Скорее всего 35 кв.мм. нужен будет.

Давайте по порядку)

Все потребители работают в 4 Ом.
Номинальная мощность 2-канальника - 60 Вт х 2 = 120 Вт, => потребляемая мощность 240 Вт.
Номинальная мощность моноблока - 300 Вт, => потребляемая мощность 600 Вт.

Суммарная потребляемая мощность 2-х усилителей: 840 Вт.
Суммарный потребляемый ток 2-х усилителей: 840 Вт / 13 В = 64.61 А
Длина кабеля от АКБ до багажника - ~4 м.

Смотрим в таблицу:

http://magnitola.org/attachment.php?...9&d=1328253089
При силе тока 65-50А и длине кабеля 4.0-4.9м. подходит кабель сечением 4Ga.

С сечением кабеля разобрались)

Теперь вопрос, имеет ли смысл оставлять после дистриба кабель того же сечения? Тогда необходимость в дистрибьюторе со встроенными предами отпадает? Но надежна ли будет такая реализация питания как в рассматриваемой модели Stinger SPD870, где (+) и (-) в одном корпусе, хоть и раздельных блоках?

Если после дистрибьютора переходить на меньшее сечение кабеля (8 Ga) и рассматривать например Daxx D82 (DAXX), то какие преды ставить в сам дистриб? И (-) от усилков тогда тоже прокладывать кабелем 8 Ga и крепить в одной точке?

Цитата:

---

Сообщение от DimeX

Теперь вопрос, имеет ли смысл оставлять после дистриба кабель того же сечения? Тогда необходимость в дистрибьюторе со встроенными предами отпадает? Но надежна ли будет такая реализация питания как в рассматриваемой модели Stinger SPD870, где (+) и (-) в одном корпусе, хоть и раздельных блоках?

---

Если клеммы усей "проглатывают" 4 Га - то почему бы и нет. ;)

Цитата:

---

Сообщение от orbita21

Если клеммы усей "проглатывают" 4 Га - то почему бы и нет. ;)

---

Если честно, то не совсем... приходится немного уменьшать сечение под клеммы)

---------- Сообщение добавлено 24.10.2013 в 13:09 ----------

Еще один попутный вопрос) сейчас у меня подключен только саб через один усел, соответственно по салону проложена только сила, ремоут и межблоки. Сила и ремоут прокинуты по левому порогу, межблочник по правому. В ближайшее время буду подключать фронт от второго усилка, следовательно по салону пройдут акустические кабели. Насколько я знаю, акустические не рекомендуется ложить вместе с межблоками и силой, т.к. есть шанс словить наводки. Как в таком случае лучше проложить провода по салону? Если не ошибаюсь, идеально было бы пустить акустические по порогам к каждому динамику, а силу и межблоки по разные стороны от центрального тоннеля. Но хотелось бы обойтись малыми жертвами и не вскрывать пол салона) Может будут какие то другие рекомендации?

Межблоки можно по воздуху кинуть (под крышей), Акустические под один порог, силовые под другой

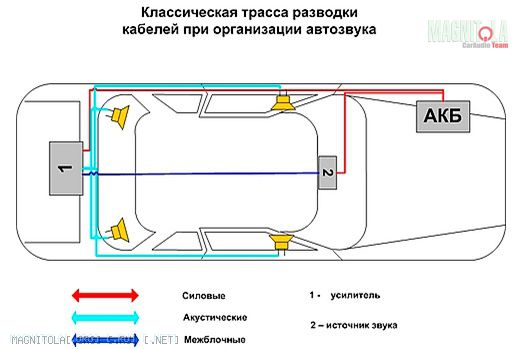

Нарыл в инете такую схемку:

Вложение 461568

Как видно, здесь акустический на левый фронт идет вместе с силовым... скажется ли это как то на чистоте звука?

полтийник тяни до дистра, 25 по усям! самое оно! прям по схеме, которую нарыл

Как вариант, но чем взрывать полик, проще кинуть воздухом,ИМХО.

Цитата:

---

Сообщение от kotjara500300

Как вариант, но чем взрывать полик, проще кинуть воздухом,ИМХО.

---

порой вытащить потолок из салона не проще, чем вспахать пол. плюс метраж проводов больше получается

Цитата:

---

Сообщение от Андреичъ

порой вытащить потолок из салона не проще, чем вспахать пол. плюс метраж проводов больше получается

---

Дискутировать не стану. Тут уж дело вкуса каждого...

Нарыл тут еще 4 правила разводки проводов)) цитирую одно из них:

Цитата:

---

ПРАВИЛО ВТОРОЕ. Прокладывайте RCA кабели подальше от силовых проводов звуковой системы и электропроводки автомобиля. Обратите внимание на то, что бы акустические (колоночные) провода и силовые кабели пересекались под углом 90 градусов.

---

Отсюда следует, что ложить силовой и акустический параллельно рядом друг с другом все таки не стоит? Или это касается только пересечения этих кабелей? Какую тогда роль здесь играет угол?

Цитата:

---

Сообщение от DimeX

Нарыл тут еще 4 правила разводки проводов)) цитирую одно из них:


Отсюда следует, что ложить силовой и акустический параллельно рядом друг с другом все таки не стоит? Или это касается только пересечения этих кабелей? Какую тогда роль здесь играет угол?

---

имеется ввиду не класть вплотную! 30-40 см выдержи МИНИМУМ

Еще вопрос такого характера: если я развожу минус с каждого усилителя отдельным кабелем по 8 Ga каждый к одной точке на кузове, то дубль от минусовой клеммы АКБ к кузову мне так же 8 Ga делать? И допустимо ли пересечение между собой (+) и (-) кабелей?

на пересечение пофих, дубль на массу чем толще тем лучше. нулёвочки 30см не пожалей!
