Помогите с подключением к штатному ГУ Mazda.

Всем маздоводам Салют!!! Сразу прошу прощения за повторение темы, но никак не могу найти ответ на интересующий меня вопрос.Так что прошу сильно не пинать.
Интересует меня следующее-есть авто мазда 6 2006 г., хочу подключить сабвуфер но линейников как известно нету. Решил подключаться через конвертор уровня сигнала-
Mystery MAD-HL

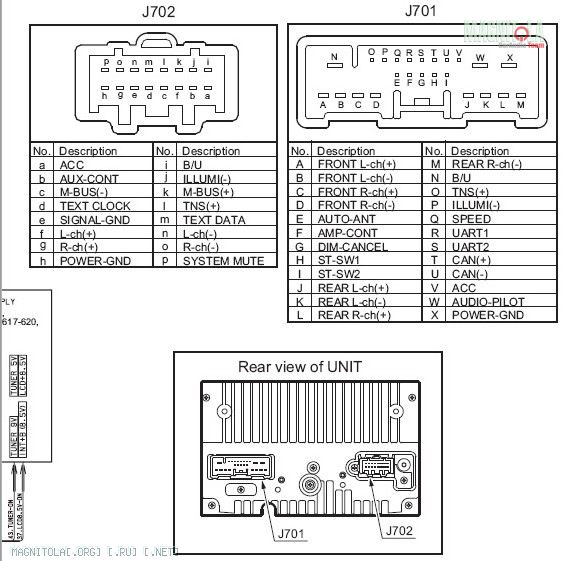

По определенным соображениям решил подключить его не к колонкам, а к штатному ГУ. Я в этих делах не спец и паяльник держал не так много раз, но при хорошем объяснении, думаю все сделаю сам. Нашел распиновку разъема штатного ГУ мазда 6

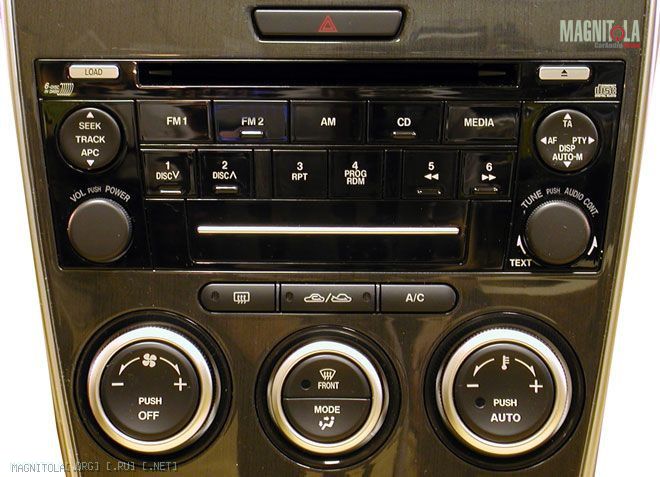

Вложение 358870Вложение 358872
Подскажите куда надо кидать 4 провода с конвертора, как лучше и грамотней припояться и откуда брать ремоут на уселитель.
Если есть фото, будет вообще шикарно.
Еще раз извиняюсь и надеюсь на вашу помощь.

У мазды если нет штатного саба низы в голове порезаны с 50гц.

Цитата:

---

Сообщение от MBB

У мазды если нет штатного саба низы в голове порезаны с 50гц.

---

Не знаю как в 6-ке, но в 3-ке "урезаны" только тыловые каналы.

---------- Сообщение добавлено 19.03.2013 в 20:27 ----------

Уточнил: на 3-ке фронт порезан на 50 Гц, а тыл почти на 100 Гц.

мужики, разговор про другое)

Цитата:

---

Сообщение от rock89

разговор про другое)

---

Как раз про то самое.Если сигнал порезан на 50 Герцах,то о каком сабе речь?

Цитата:

---

Сообщение от rock89

По определенным соображениям решил подключить его не к колонкам, а к штатному ГУ. Я в этих делах не спец и паяльник держал не так много раз, но при хорошем объяснении, думаю все сделаю сам. Нашел распиновку разъема штатного ГУ мазда 6-

---

Если распиновка разъема ШГУ есть,тогда просто подключаешь Mystery MAD-HL к тыловым динамикам на разъеме ШГУ, соблюдая полярность и каналы(правый и левый)-дальше рса к усю и все решено.,

почему к тыловым? говорят к передним лучше.

дорогие читатели! читайте внимательнее и думайте прежде....

срез в самом ГУ!

Цитата:

---

Сообщение от rock89

почему к тыловым? говорят к передним лучше.

---

Если саб спереди стоит тогда к фронту(говорят о срезах если,это к динамикам относится)-в этом случае берется сигнал на сабовое звено и срезы делаются на усилителе, какие надо, ремот можно вызвонить тестером,хотя при имеющееся распиновке можно и так найти появление напряжения при включении ШГУ на контактах(если есть и меньшее напряжение при включении-тогда и через реле можно 12В коммутировать)-главное переключаемый сигнал и все.,

т.е. в самом гу? разобрать что ли? зачем?

Цитата:

---

Сообщение от rock89

т.е. в самом гу? разобрать что ли? зачем?

---

Цитата:

---

Сообщение от MBB

У мазды если нет штатного саба низы в голове порезаны с 50гц

---

Цитата:

---

Сообщение от Tim635

Уточнил: на 3-ке фронт порезан на 50 Гц, а тыл почти на 100 Гц

---

Цитата:

---

Сообщение от Флекс 71**

Как раз про то самое.Если сигнал порезан на 50 Герцах,то о каком сабе речь?

---

Цитата:

---

Сообщение от plugnplay

срез в самом ГУ!

---

неужели не достаточно??

rock89, вам сначала сюда нужно http://mazda6.ru/m/viewtopic.php?f=1...ae96d5226661a1

Да развели. Мадом сдесь не обойтись, после проца сигнал уже порезаный, а зачем саб который играет с 50 гц

Цитата:

---

Сообщение от MBB

Да развели. Мадом сдесь не обойтись, после проца сигнал уже порезаный, а зачем саб который играет с 50 гц

---

А если войти в положение и бюджет автора тогда как быть-систему поменять не всем доступно в рекомендациях участников форума-надо учитывать эту составляющую часть.,

gena60, Ну тогда ждём совета,откуда отсутствующую составляющую сигнала взять.
Бит-1 конечно слегка подравняет,но совсем не бюджет.Да и всё равно хорошо не выйдет.

Цитата:

---

Сообщение от Tim635

rock89, вам сначала сюда нужно http://mazda6.ru/m/viewtopic.php?f=1...ae96d5226661a1

---

Похоже автор сам не понял, и рекомендованные ссылки не читает,понять сложно его мысли в решении вопроса.,

Ребята, вы сами-то поняли всю суть темы???!!! Вы куда-то в сторону ушли. Я повторю ключевой момент- Подскажите куда надо кидать 4 провода с конвертора, как лучше и грамотней припояться и откуда брать ремоут на уселитель.
Вот что именно мне нужно!!! Как режутся частоты меня не интересует.Если есть люди которые проделывали данную операцию, помогите пожалуйста.

Сигнал брать с фронтальной или тыловой акустики.Усь подобрать с автовключением по сигналу высокого уровня.Преобразователи будут не нужны вообще.
Но баса от сабвуфера не будет-об этом и толкуем.

И кстати на форуме мазда6 это я тему создавал, только форум бестолковый, они живут своими ресурсами, накопленными ранее. У них один ответ-"У поиска спроси!". А то, что поиск нифига полезного не дает, никого не интересует.

---------- Сообщение добавлено 20.03.2013 в 22:25 ----------

Флекс 71** прочитай вопрос!!!)))))

Цитата:

---

Сообщение от rock89

Я повторю ключевой момент- Подскажите куда надо кидать 4 провода с конвертора, как лучше и грамотней припояться

---

Ну раз так, то конвертер подключать к фронтальным каналам.

Цитата:

---

Сообщение от rock89

и откуда брать ремоут на уселитель.

---

Проще всего подцепиться к АСС замка зажигания.

Цитата:

---

Сообщение от rock89

Как режутся частоты меня не интересует.

---

Хотел бы послушать саб, который отыгрывает диапазон от 50 до 60 (ну может 80)Гц)))

Цитата:

---

Сообщение от Флекс 71**

Сигнал брать с фронтальной или тыловой акустики.Усь подобрать с автовключением по сигналу высокого уровня.Преобразователи будут не нужны вообще.
Но баса от сабвуфера не будет-об этом и толкуем.

---

к каким проводам штатного гу и как лучше припояться??

---------- Сообщение добавлено 20.03.2013 в 22:31 ----------

Скажу чесно-Я не первый кто так делает на ма6ке, а кто делал до меня, говорят что хватает вполне. Если аккустика конечно не бешеных денег стоит.

Цитата:

---

Сообщение от rock89

Флекс 71** прочитай вопрос!!!))

---

Провода что на ГУ,что на акустике-одни и те же,а тему я всю просмотрел,так и не понял цели действа.
Ставить сабвуфер к источнику без низкочастотного сигнала-бред(только без обид)

Цитата:

---

Сообщение от rock89

к каким проводам штатного гу и как лучше припояться??

---

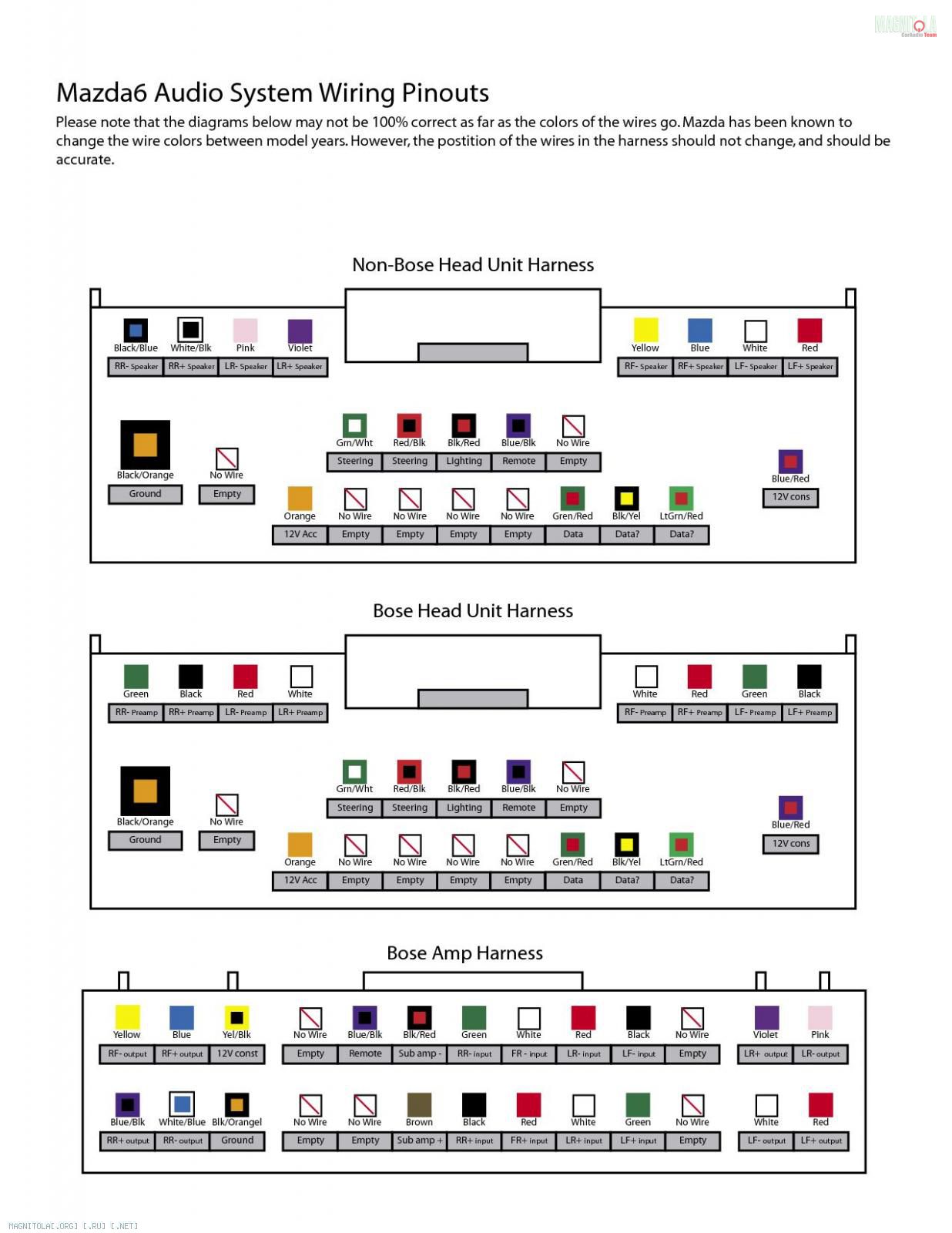

Вложение 358220

Цитата:

---

Сообщение от Флекс 71**

Провода что на ГУ,что на акустике-одни и те же,а тему я всю просмотрел,так и не понял цели действа.
Ставить сабвуфер к источнику без низкочастотного сигнала-бред(только без обид)

---

может я конечно ошибаюсь, но вот это не поможет?
Mystery MAD-HL
зачем он нужен тогда?

Цитата:

---

Сообщение от rock89

может я конечно ошибаюсь, но вот это не поможет?
www.##############/other/model.php?mode=MAD-HL
зачем он нужен тогда?

---

Это конвертер уровня, т.е. высокоуровневый, усиленный сигнал "превращает" в низкоуровневый.

ну так если его врезать во фронтальные колонки толку не будет?

rock89, послушайте внимательно! и не утыкайтесь в свои мысли..
сабвуфер - это акустическая система, которая работает в диапазоне 20-60 Гц. Ваше ГУ выдает сигнал на штатную акустику звук с фильтром от 50 Гц. Ниже там нет и не будет, куда бы вы не подключили усилитель. Ваш саб будет играть диапазон 50-80 Гц. Какой в этом смысл??? Это должны отыгрывать мидбасы!! Чего там хватает людям, которые так уже делали? Прибавилось громкости непонятно где?

У саундстрима есть штука востановитель баса, незнаю поможет-ли, а так мы другое гу ставили .

Цитата:

---

Сообщение от rock89

ну так если его врезать во фронтальные колонки толку не будет?

---

Может я упустил этот момент, но шумка есть? Если нет, то от шумки будет больше толку - бас появится даже от штатки.

Мазде это не поможет(не в обиду) из-за этого и обрезано.

блин ребята!!! вы меня запутали!!! Короче так: я беру конвертор уровня сигнала-
Mystery MAD-HL
и припаиваю его к проводам фишки (которая идет на гу) под обозначением
A B C D руководствуясь этой схемой-
Вложение 358868
и у меня получаются линейные выходы.Далее кидаю кабель на усел, с него на саб.
Так можно сделать??

---------- Сообщение добавлено 20.03.2013 в 23:06 ----------

просто да или нет?)))

Цитата:

---

Сообщение от rock89

]просто да или нет?)))

---

да.


но баса не будет http://cdn.magnitola.org/images/smil...t/popcorm1.gif

Да, но тогда потеряешь фронт. Поэтому еще было бы неплохо перекинуть тыловые выходы ГУ на фронтальную акустику.

---------- Сообщение добавлено 20.03.2013 в 23:27 ----------

Либо можно подключиться к тылу, но тогда баса ВООБЩЕ не будет.

этот конвертор работает по принципу конвертора mystery. так?

Цитата:

---

Сообщение от rock89

этот конвертор работает по принципу конвертора mystery. так?

---

Все они примерно одинаковы. Есть, конечно, более продвинутые варианты, но вашем случае их использование не имеет смысла.

т. е. подключить саб можно только поменяв голову? а вариант с конвертором вообще не вариант, т. к. через конвертор саб играть не будет. я правильно понял?

Дошло наконец то.Бубнить будет,даже номером трясти.Играть-нет.

бахать будет? )

И хрюкать тоже.

ну так этого достаточно. теперь когда мы выяснили нюансы, вернемся к первому вопросу- как лучше подцепиться к фишке магнитолы. Все же жалко вандалить штатную проводку. может кто знает как грамотно прицепиться.
