подключение по высокоуровневым входам усилителя audio art

**gena60** · 21.04.2013 21:48

Сообщение от pashaa

я так же думаю, что "-" с головы должен идти на "-" в усилитель, но почему блин на разъёме все минусы откусаны вот это мне не понятно. придётся разобрать полностью усь и посмотреть, может на схеме тоже всё обрезано, а может и не было ни чего. скажу что усилитель не новый, куплен б/у. но даже если предыдущим хозяином были обрезаны "-" то с какой целью, мне не понятно.

Вандалы,зачем было откусывать моему мозгу не доступны такие действия.(наверное проводов не хватило цветных для соединения)Если еще интересен В/У, можно восстановить.

Сообщение от pashaa

1. распайка родной головы за 2-3 тыщи, с сохранением девственного внешнего вида панели и перчаточного ящика

В этом аспекте выбор за вами-что предподчительно будет в этом вопросе.,

**MAGNITOLA** · 21.04.2013 21:48

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**pashaa** · 23.04.2013 06:39

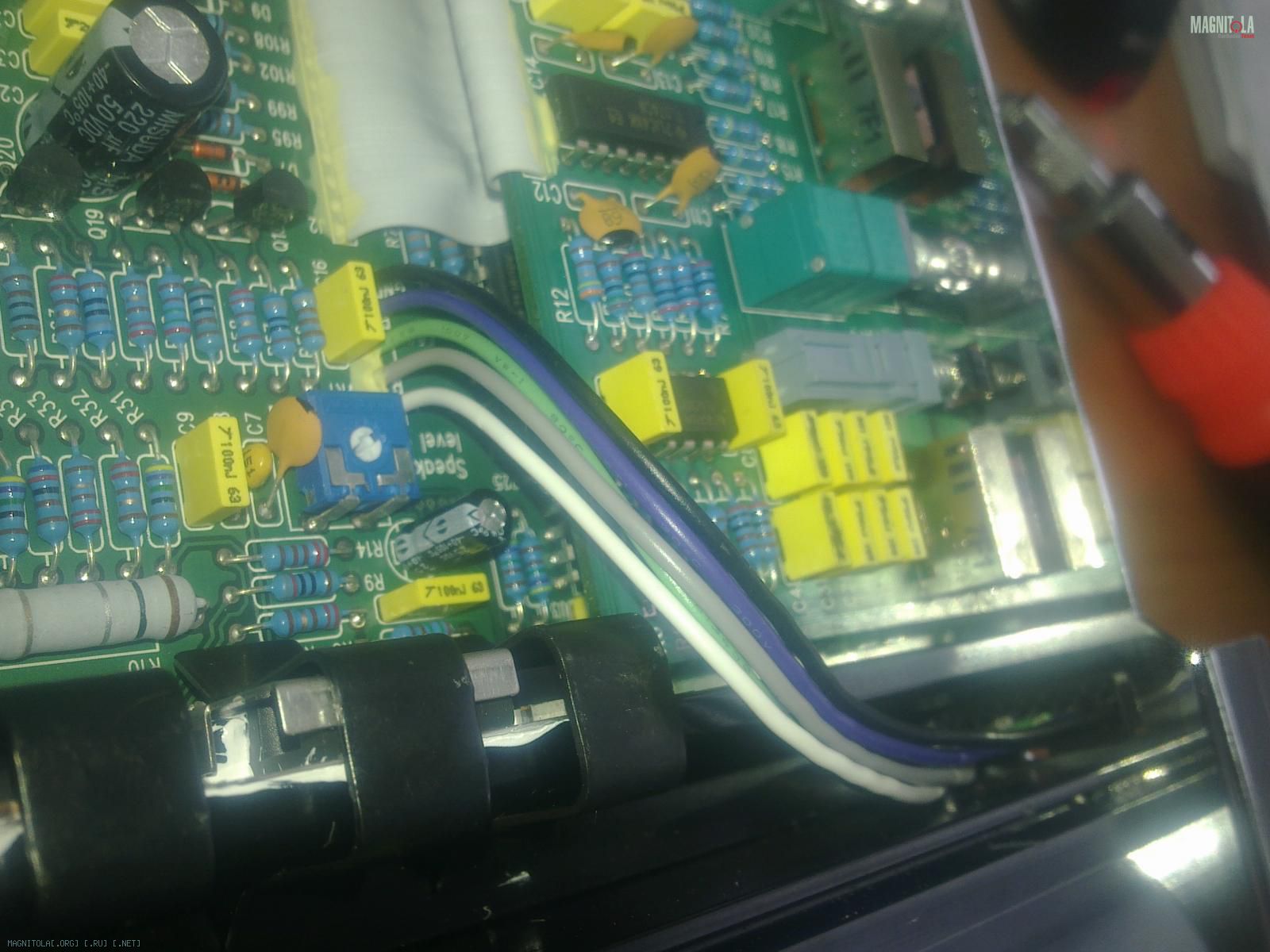

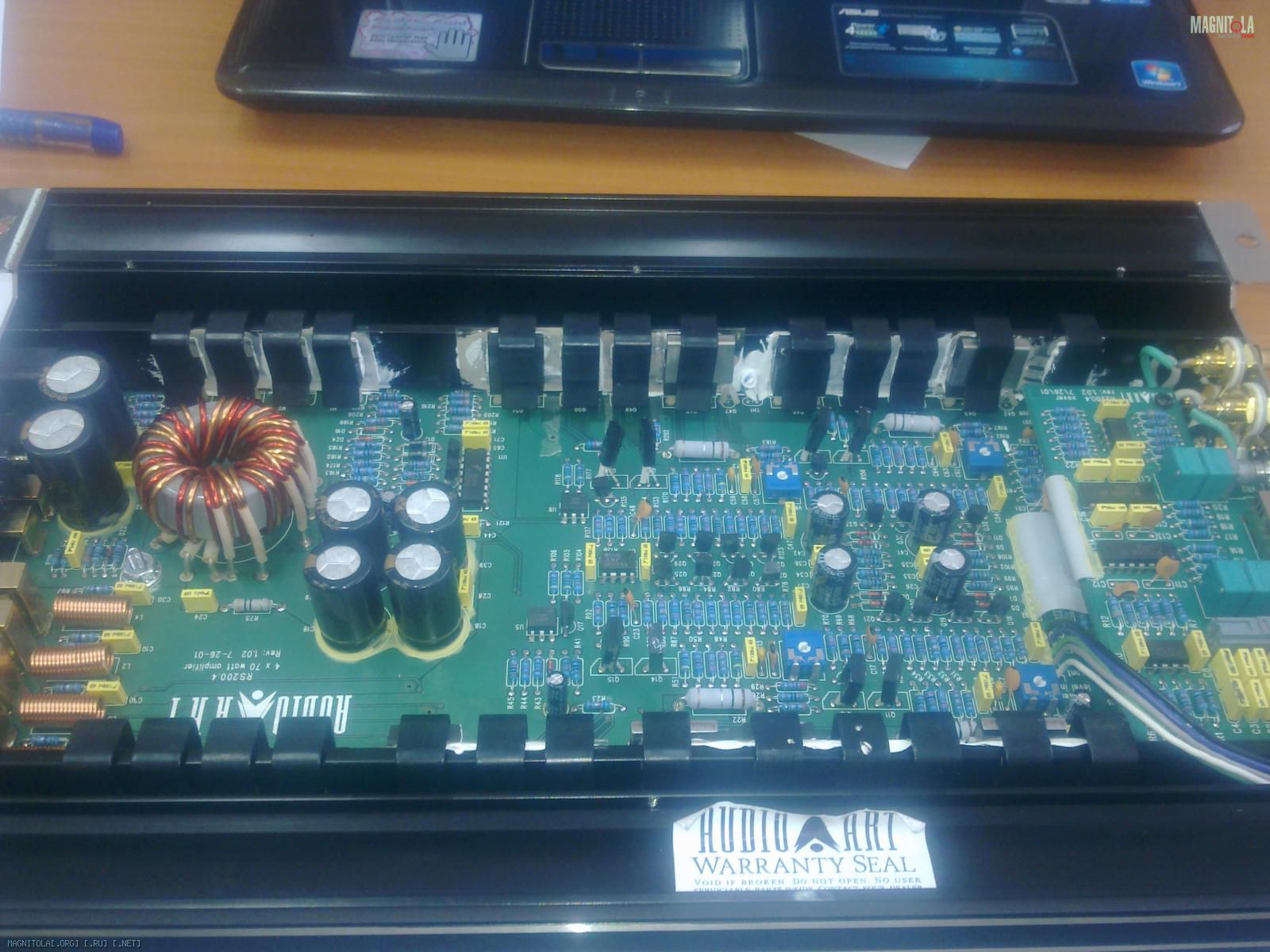

если честно ни чего не понимаю я с этими выс. ур. выходами, открыл сегодня усилитель, на схемах нет и следа что каких то проводов не хватает, как идёт к ним сигнал если минусов вообще нет я хз. ладно наплевать на эти ВУ, сегодня снимаю родную голову и везу в пионер-центр на выпайку линейных выходов.

**mohov_a** · 23.04.2013 06:49

Сообщение от pashaa

если честно ни чего не понимаю я с этими выс. ур. выходами, открыл сегодня усилитель, на схемах нет и следа что каких то проводов не хватает, как идёт к ним сигнал если минусов вообще нет я хз. ладно наплевать на эти ВУ, сегодня снимаю родную голову и везу в пионер-центр на выпайку линейных выходов.

Вот это хорошее решение!

---------- Сообщение добавлено 23.04.2013 в 06:52 ----------

Посмотрел фото в посте # 10 кажется что провада обрезаны. Аможешь фишку с платы снять и фото фишки и платы покрупнее сделать? может провода двух жильные? Я в кишках не силен, но не может быть минус общим.

**ALEXx3** · 23.04.2013 07:08

Сообщение от pashaa

как идёт к ним сигнал если минусов вообще нет я хз.

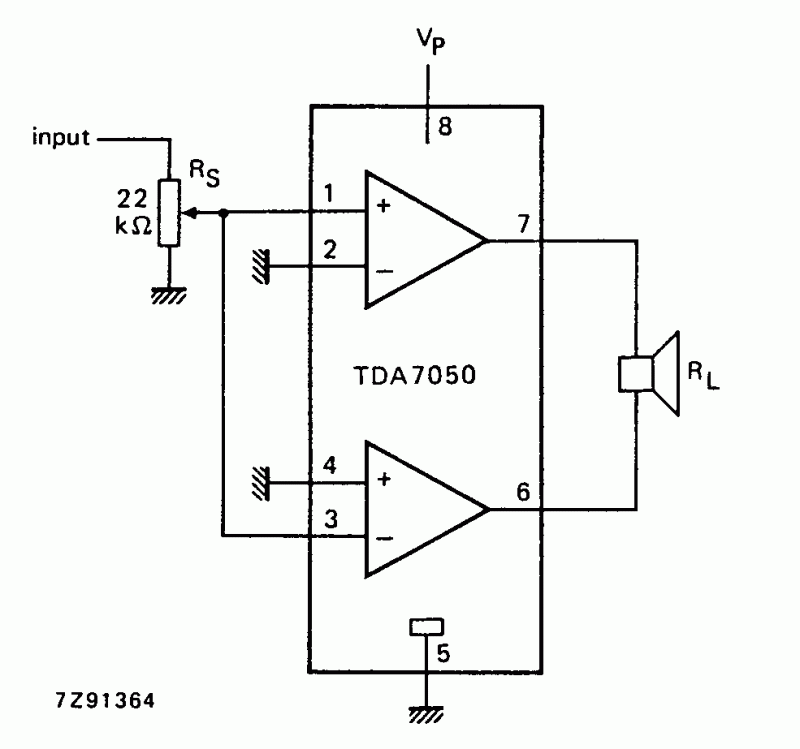

Нет там никаких минусов. С магнитолы сигнал идёт с мостового уся - какие там минусы

Нажмите на изображение для увеличения
Название: most.gif
Просмотров: 15692
Размер: 21.3 Кб
ID: 376504

**FFZ** · 23.04.2013 08:23

Сообщение от ALEXx3

Нет там никаких минусов. С магнитолы сигнал идёт с мостового уся - какие там минусы

+1, совершенно верно.
В данном случае с ГУ следовало брать выходы плюс и подключать к соответствующим плюсам входа усилителя.
для подключения следовало использовать экранированный провод. экраны кабелей со стороны ГУ следовало подключать к массе, а со стороны усилителя на общий минус т.е. GND на разъёме В.Вх.

**Bergamot** · 23.04.2013 08:48

Сообщение от ALEXx3

сигнал идёт с мостового уся

А до того как пооткусывали провода усилитель был не мостовым?

Сообщение от FFZ

подключать к соответствующим плюсам входа усилителя.
для подключения следовало использовать экранированный провод. экраны кабелей со стороны ГУ следовало подключать к массе, а со стороны усилителя на общий минус т.е. GND на разъёме В.Вх.

Т.е. получаются линейники?

**FFZ** · 23.04.2013 09:44

Сообщение от Bergamot

А до того как пооткусывали провода усилитель был не мостовым?

круто ты вопрос завернул, у меня аж мозги съехали

.
проводов не хватает на высоковольтном входе усилителя !!! понятие "мостовой" ко входу усилителя вообще не применимо!!!
если бы проводов было как на маркировке разъёма В.Вх, то вход усилителя был бы по своей сути балансным и в этом случае с ГУ он бы принимал сигнал по балансной линии, т.к. выход на акустику современных ГУ работает по мостовой схеме, т.е. на вход ГУ выдаёт Сигнал "+" и Сигнал "-".
в данной ситуации, когда на В.Вх мы имеем только провода(входа) "+" вход, то это по сути обычный вход и поэтому можно в общем то и трактовать как линейный, но высоковольтный.

**Bergamot** · 23.04.2013 09:51

Сообщение от FFZ

понятие "мостовой"

Понятие мостовой я применил к выходному усилителю магнитолы (см. посты 24, 26).

**gena60** · 23.04.2013 13:29

Сообщение от FFZ

круто ты вопрос завернул, у меня аж мозги съехали .
проводов не хватает на высоковольтном входе усилителя !!! понятие "мостовой" ко входу усилителя вообще не применимо!!!
если бы проводов было как на маркировке разъёма В.Вх, то вход усилителя был бы по своей сути балансным и в этом случае с ГУ он бы принимал сигнал по балансной линии, т.к. выход на акустику современных ГУ работает по мостовой схеме, т.е. на вход ГУ выдаёт Сигнал "+" и Сигнал "-".
в данной ситуации, когда на В.Вх мы имеем только провода(входа) "+" вход, то это по сути обычный вход и поэтому можно в общем то и трактовать как линейный, но высоковольтный.

+1,,
