Re: Подключение сабвуфера и усилителя к штатной системе, со штатным усилителем и сабо
Цитата:
Сообщение от
aaw
А высокоуровневые входы на усилителе для чего?
Так 10В это по высокоуровневым входам!
Re: Подключение сабвуфера и усилителя к штатной системе, со штатным усилителем и сабо
ничё не пойму..ты имеешь ввиду, что от штаного уся будет выходить большее напряжение, чем просто от штатной магнитолы? И если подключиться от штатного уся, а не от магнитолы, то есть шанс спалить ETON?
Re: Подключение сабвуфера и усилителя к штатной системе, со штатным усилителем и сабо
Именно!
---------- Сообщение добавлено 29.04.2013 в 19:22 ----------
У ETON 600.2 на входе максимум 10 В, а на него попрет 12-14В. Что с ним будет?
Re: Подключение сабвуфера и усилителя к штатной системе, со штатным усилителем и сабо
Цитата:
Сообщение от
Bergamot Именно!
:eek: Ни разу про такое не слышал.
Re: Подключение сабвуфера и усилителя к штатной системе, со штатным усилителем и сабо
Жуть какая) я тоже не слышал, но меня насторожило это!)
---------- Сообщение добавлено 29.04.2013 в 19:49 ----------
aaw, скажи своё мнение. Качество от высокого уровня хуже? Почему многие твердят про это.
---------- Сообщение добавлено 29.04.2013 в 20:20 ----------
Я бы выпаял из своей штатной головы линейные выходы, была бы схема хоть..
Re: Подключение сабвуфера и усилителя к штатной системе, со штатным усилителем и сабо
Цитата:
Сообщение от
Вечно Молодой Жуть какая) я тоже не слышал, но меня насторожило это!)
---------- Сообщение добавлено 29.04.2013 в 19:49 ----------
aaw, скажи своё мнение. Качество от высокого уровня хуже? Почему многие твердят про это.
---------- Сообщение добавлено 29.04.2013 в 20:20 ----------
Я бы выпаял из своей штатной головы линейные выходы, была бы схема хоть..
Ты не горячись...
1. Усилитель на саб может выдавать 12-14 вольт (а как иначе саб качать?). Наверняка можно с головы регулировать громкость=уровень саба=сигнала?
2. Качество сигнала на саб менее важно, чем на середину и пищалки. Поэтому по поводу высокоуровнево подключения я бы не беспокоился (только надо проверить какое напряжение выдает усь на саб).
3. Сделай фото штатного усилителя, народ может подскажет какой вид сигнала приходит с магнитолы на усь. Скорее всего цифра, мало вероятно, что аналог да и еще на каждый канал )))
P.C. Если хочешь бюджетно и хорошо, то тогда тебе п.№2
Вложений: 4
Re: Подключение сабвуфера и усилителя к штатной системе, со штатным усилителем и сабо
Цитата:
Сообщение от
Вечно Молодой Я бы выпаял из своей штатной головы линейные выходы, была бы схема хоть..
Находишь на плате микросхему похожую на эту
Вложение 380646

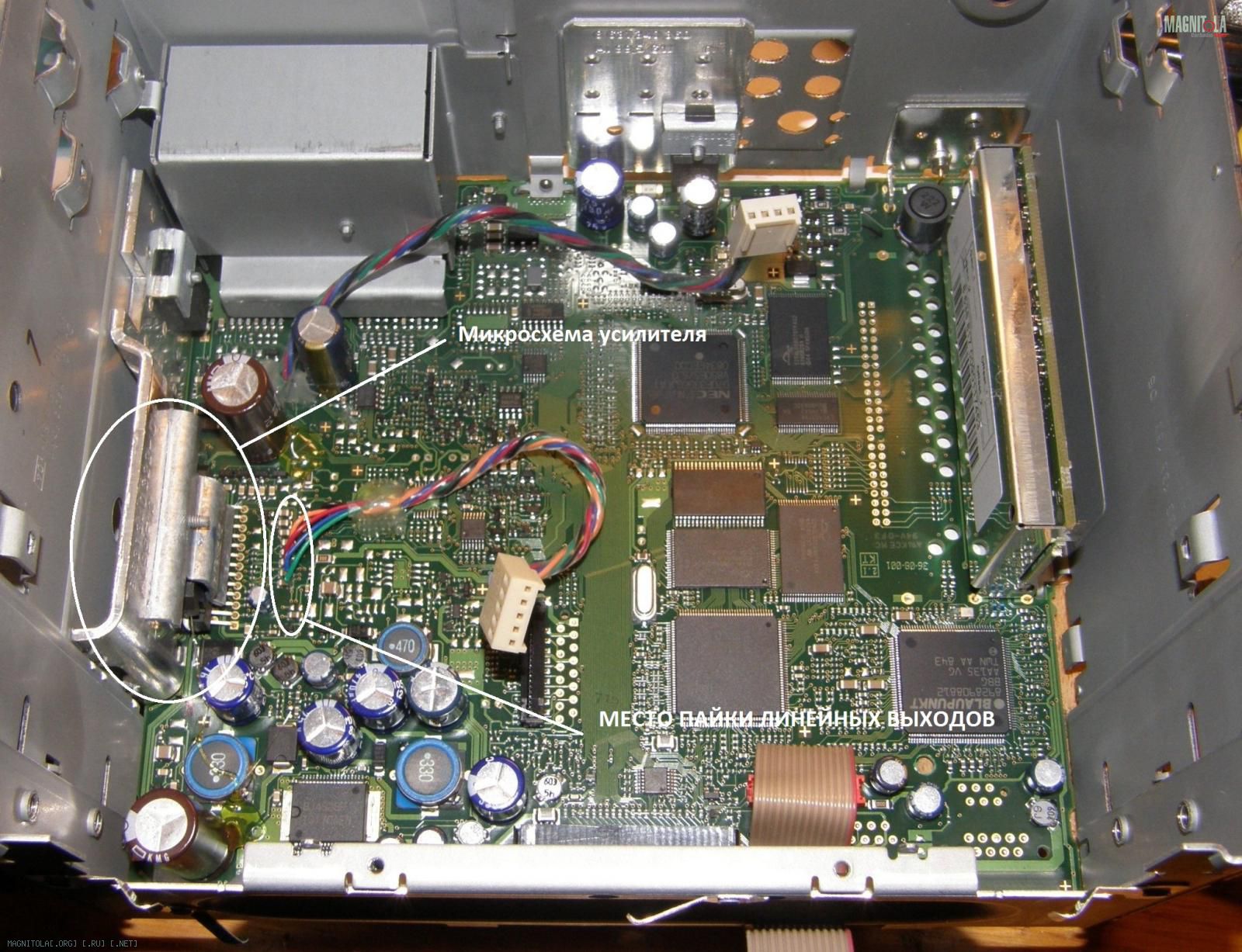

Места расположения (примеры)
Вложение 380650Вложение 380652Вложение 380654
Находишь в Инете на нее даташит. Определяешь по даташиту на какие заводятся входы из аудиопроцессора. У этой (TDA 7564) это 11, 12, 14, 15 ноги 13 нога - земля. От ножек входов по дорожкам находишь 4 SMD конденсатора и припаиваешься к конденсатору (дорожке) с внешней стороны от микросхемы.
Далее вариантов два.
1 - через разделительные конденсаторы делаешь линейные входы (RCA разъемы). Но при этом на линейных выходах сигнал будет 0,5-1 В, который при прохождении по межблоку цепляет наводки небольшой амплитуды. На усилителе (гейн придется выкручивать на максимум) сигнал усиливается в несколько раз, а также и наводки пропорционально в несколько раз. На выходе получаем сигнал с большими искажениями.
2 - собираешь предусилитель на отдельной мальенькой плате, который усиливает линейный сигнал примерно до 4 В. При этом при поступлении на усилитель гейн будет выкручен где-то наполовину, соответственно и собранные по пути наводки будут усилены не на много. Качество сигнала будет гораздо лучше (меньше искажений).
Про предусилитель можно почитать (и схему взять) здесь http://magnitola.org/vysshii-pilotaz...BE%D0%B4%D1%8B
Re: Подключение сабвуфера и усилителя к штатной системе, со штатным усилителем и сабо
Цитата:
Сообщение от
Bergamot Находишь на плате микросхему похожую на эту
Вложение 380646
Места расположения (примеры)
Вложение 380650Вложение 380652Вложение 380654
Находишь в Инете на нее даташит. Определяешь по даташиту на какие заводятся входы из аудиопроцессора. У этой (TDA 7564) это 11, 12, 14, 15 ноги 13 нога - земля. От ножек входов по дорожкам находишь 4 SMD конденсатора и припаиваешься к конденсатору (дорожке) с внешней стороны от микросхемы.
Далее вариантов два.
1 - через разделительные конденсаторы делаешь линейные входы (RCA разъемы). Но при этом на линейных выходах сигнал будет 0,5-1 В, который при прохождении по межблоку цепляет наводки небольшой амплитуды. На усилителе (гейн придется выкручивать на максимум) сигнал усиливается в несколько раз, а также и наводки пропорционально в несколько раз. На выходе получаем сигнал с большими искажениями.
2 - собираешь предусилитель на отдельной мальенькой плате, который усиливает линейный сигнал примерно до 4 В. При этом при поступлении на усилитель гейн будет выкручен где-то наполовину, соответственно и собранные по пути наводки будут усилены не на много. Качество сигнала будет гораздо лучше (меньше искажений).
Про предусилитель можно почитать (и схему взять) здесь
http://magnitola.org/vysshii-pilotaz...BE%D0%B4%D1%8B
Да какая нафиг голова, когда у него все на внешнем усилители штатном в багажнике (скорее всего) или где нибудь под задним сидением.
Вложений: 1
Re: Подключение сабвуфера и усилителя к штатной системе, со штатным усилителем и сабо
Да, он в багажнике, слева в кармане специальном, для него, обычный усь на вид в виде решетки радиатора) и к нему шина проводов на 50 подходит.. вот что пишут на форуме:
"Сигнал на Усь можно взять, слева от запаски разьем на штатный саб есть, с него по высокому уровню или с разъема штатного уся, там обычные линейки можно использовать. На Ауди концерт Усь штатный 5 канальный стоит( фронт, тыл, саб)."
"Голова штатная, Ауди-концерт, процессор Москони 6&8, кабель от головы Plug & Play Cables, усилители Москони ас100.4 и 200.2, акустика аэроспейс, саб zero pro12, играет очень достойно даже от штатной головы."
"Сигнал до усилителя и после него имеет одну и туже форму ачх. Промерял на розовом шуме."

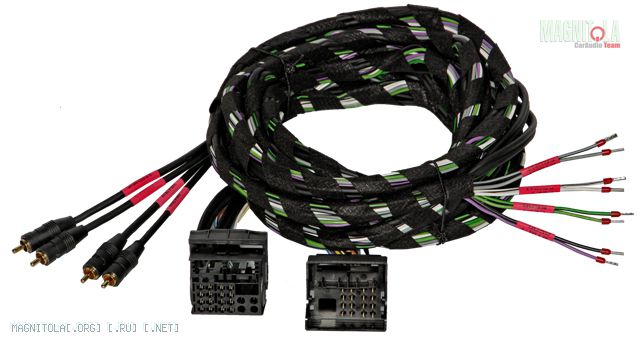

"Это вместо распайки линеек.Вложение 380680"
Re: Подключение сабвуфера и усилителя к штатной системе, со штатным усилителем и сабо
Приветствую, помогите с подключением, приехал мой усь, который заказывал.
Усилитель двухканальный, я отсоединил провод от родного саба и мне этот провод нужно подключить в разъём высокого (с белой фишкой) уровня моего усилителя, то есть два провода от родного саба в четыре провода моего усилка, как объединить их, там нет тюльпанов никаких, обычные провода оголенные.. левый или правый канал или как объединить их? Два плюса отдельно, минус общий?
http://s019.radikal.ru/i604/1306/d0/63c4406390ff.jpg
