Подключение сабвуфера и усилителя к штатной системе, со штатным усилителем и сабом.

Все, понял, мне нужно не более 4.5-5 вольт..чтобы не спалить линейники моего уся..витые пары там были кстати, на память если прикинуть, хорошо, за выходные все будет) Спасибо еще раз огромное) а на счет в гости, пиши, звони 8 912 072 99 54 в июле))

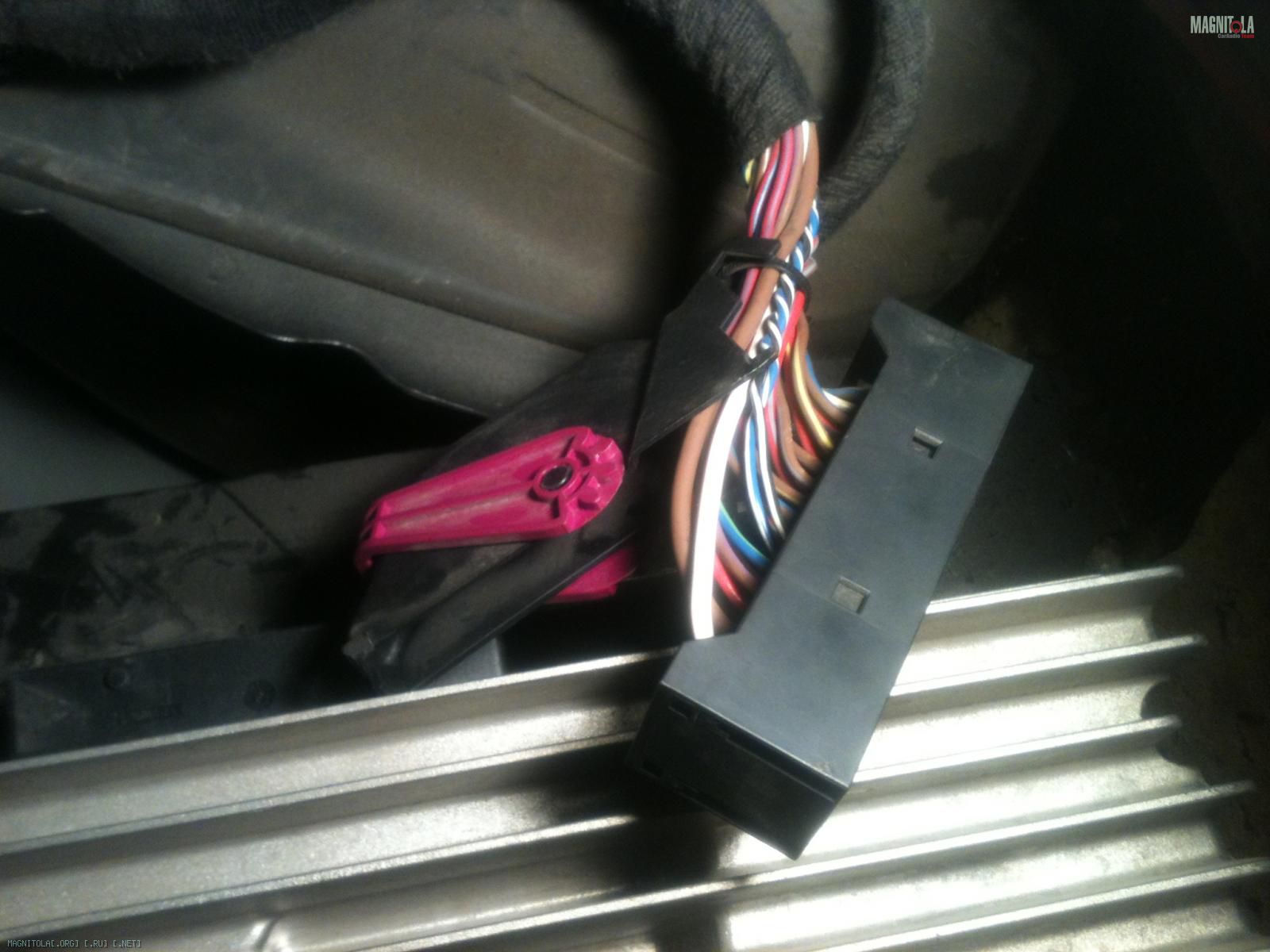

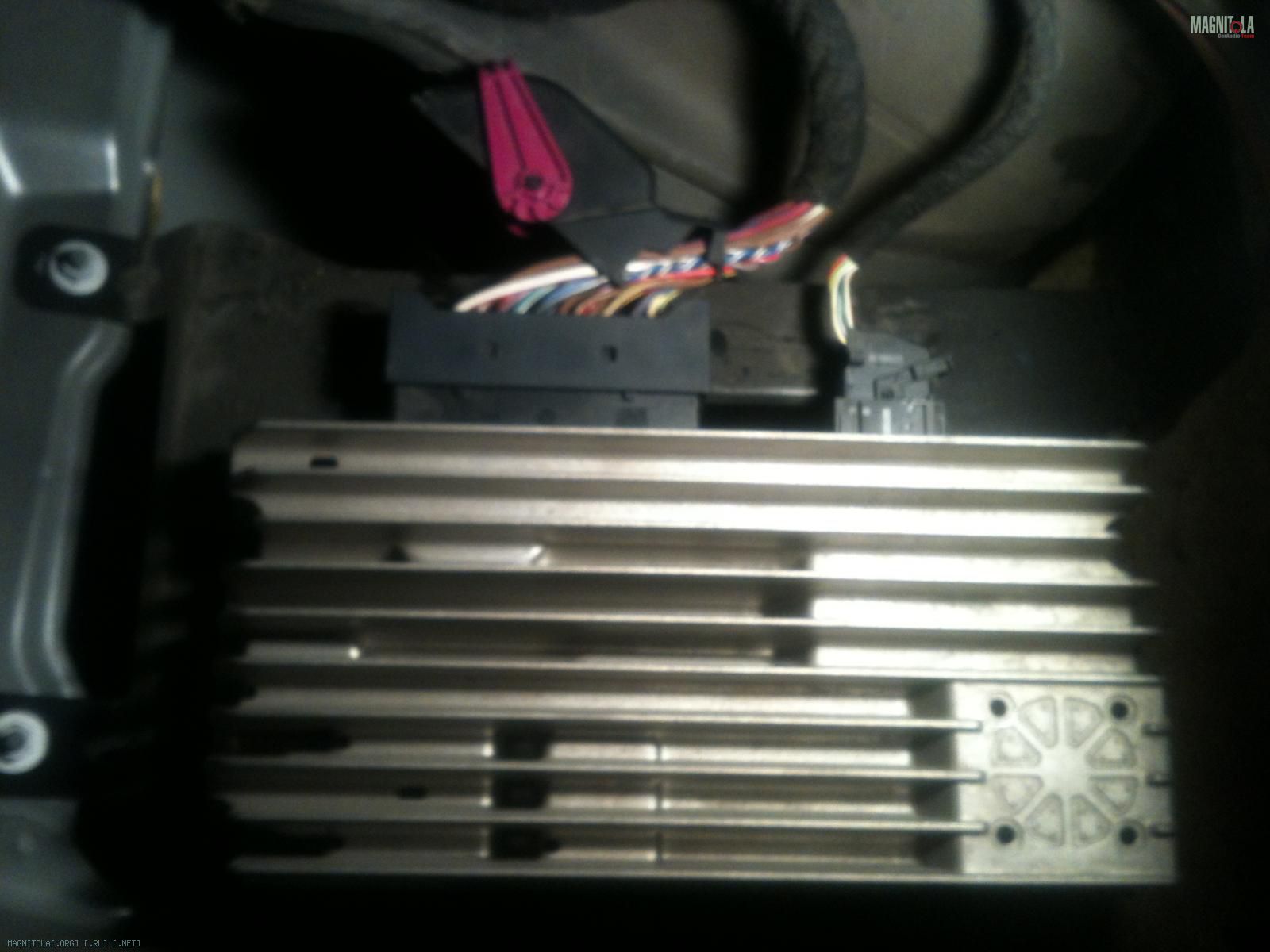

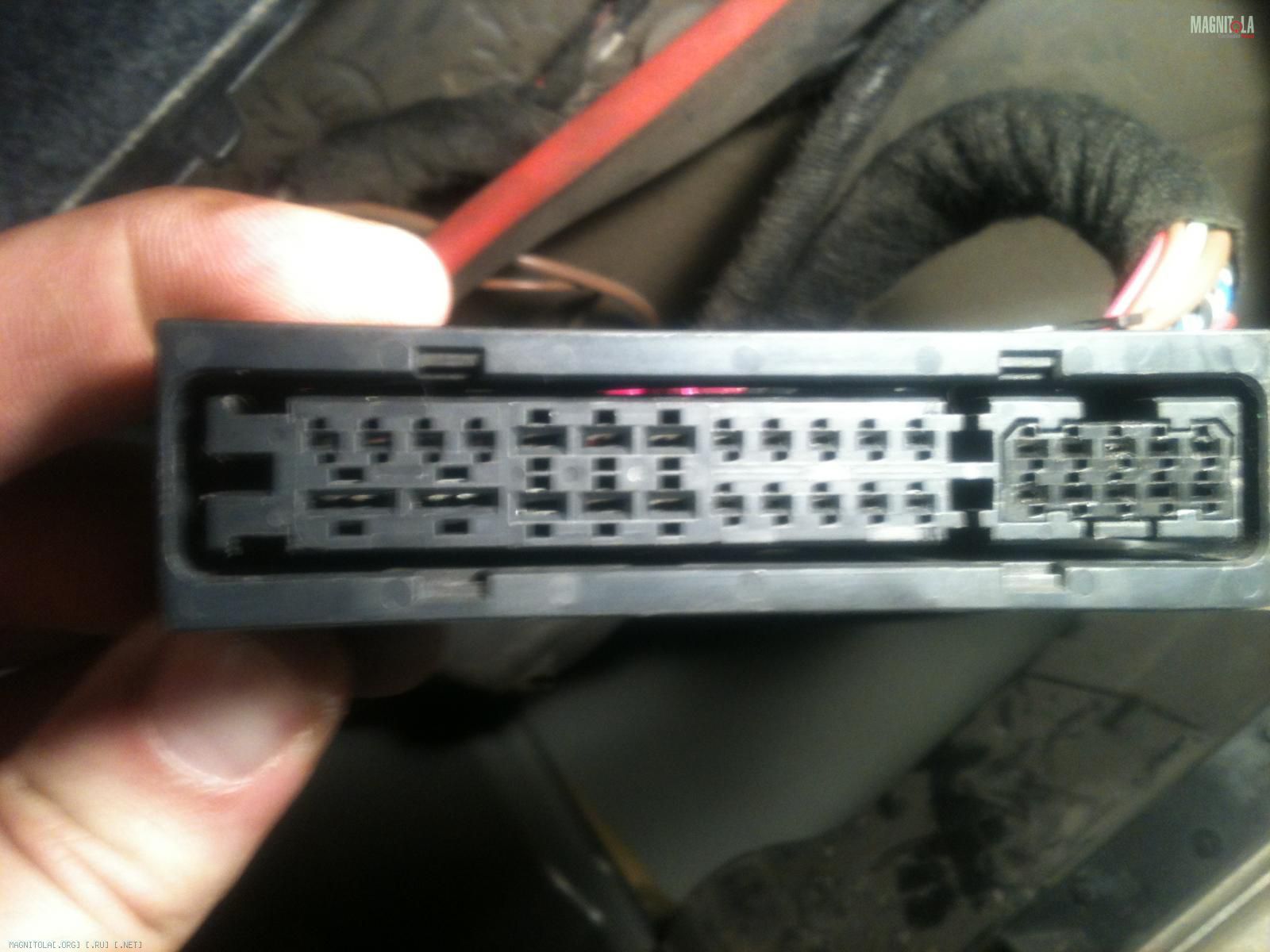

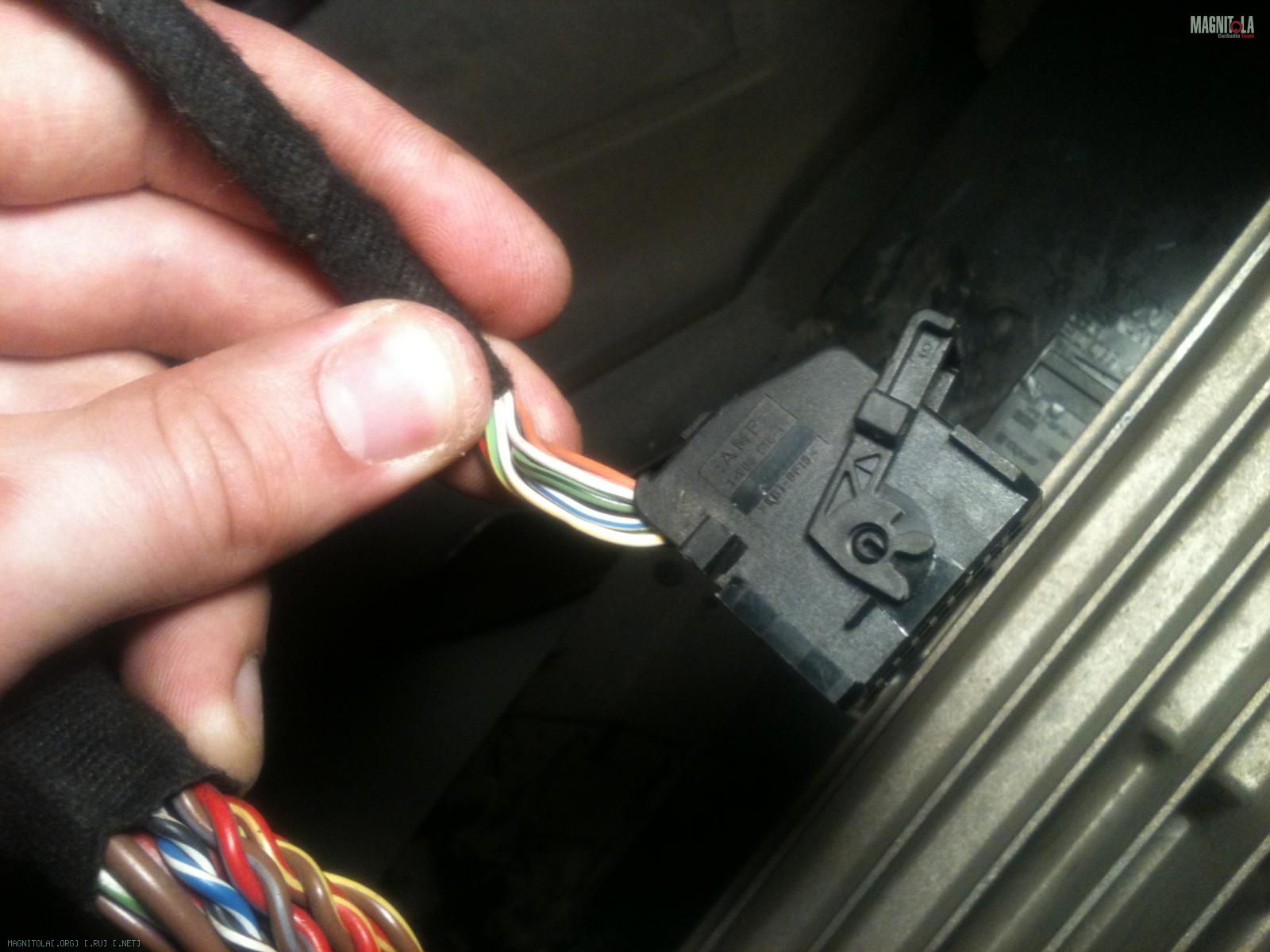

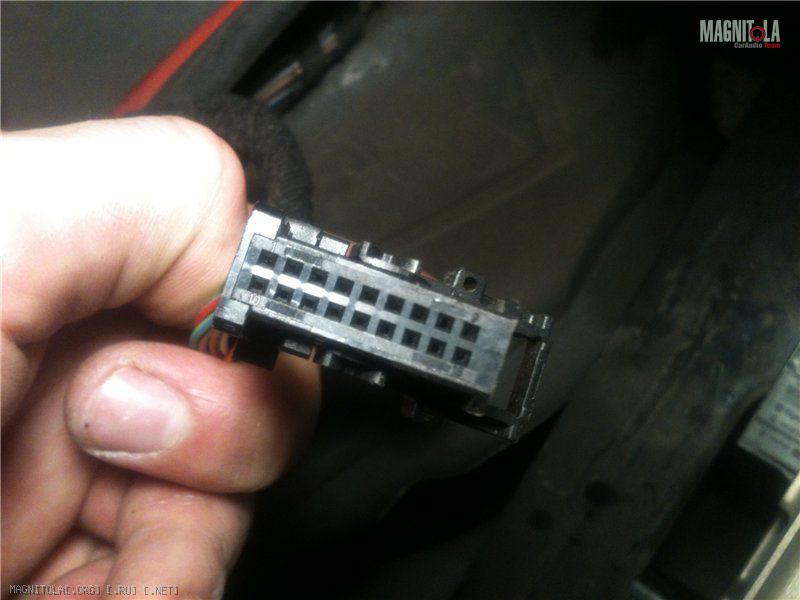

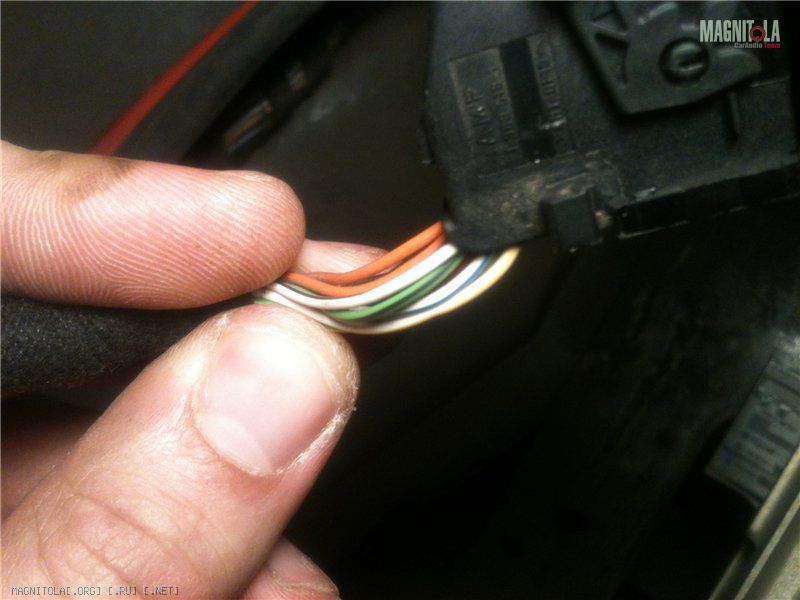

пофоткал пока на телефон свой паршивый.. качество не очень, надо перефоткать, в общем на маленьком разъеме, на последних пинах 4.5-4.6 вольт прыгает, но даже при выключении магнитолы оно там есть... что-то не понятно ничего)
Вложение 791264
Вложение 791266
Вложение 791268
Вложение 791270
Вложение 791272
Вложение 791274

вот нашел в эльзе наконец-то схемы) думаю теперь проще будет подсказать. Это разъемы штатного усилителя, которые я сфоткал.
Вложение 791276

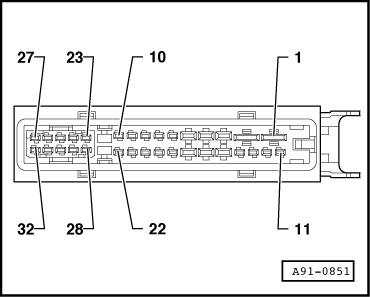

В - Многоконтактное штекерное соединение, 32-контактное (T32h)
1 - Клемма 30
2 - Клемма 31
3 - Задний левый динамик (+)
4 - Задний правый динамик (+)
5 - Центральный средневысокочастотный динамик -R158- (+)
6 - Передний левый динамик (+)
7 - Передний правый динамик (+)
8 - (+) заднего левого среднечастотного динамика -R105-
9 - (+) заднего правого среднечастотного динамика -R106-
10 - Передний правый низкочастотный динамик -R23- (+)
15 - Задний левый динамик (-)
16 - Задний правый динамик (-)
17 - Центральный средневысокочастотный динамик -R158- (-)
18 - Передний левый динамик (-)
19 - Передний правый динамик (-)
20 - (-) заднего левого среднечастотного динамика -R105-
21 - (-) заднего правого среднечастотного динамика -R106-
22 - Передний правый низкочастотный динамик -R23- (-)
23 - Передний левый низкочастотный динамик -R21- (+)
25 - Сабвуфер в задней полке -R157- (+)
28 - Передний левый низкочастотный динамик -R21- (-)
30 - Сабвуфер в задней полке -R157- (-)

Вложение 791418

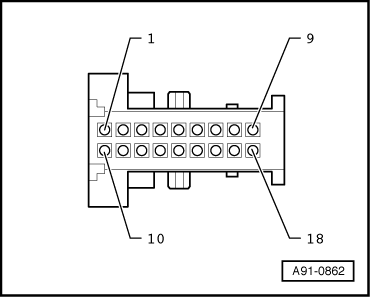

А - Многоконтактное штекерное соединение, 18-контактное (T18b)
1 - Вход микрофона 1 (+) от блока микрофонов в переднем модуле крыши -R164- (внутренний микрофон -R74-)
2 - Вход микрофона 1 (масса экрана) от блока микрофонов в переднем модуле крыши -R164- (внутренний микрофон -R74-)
4 - Сигнал задний правый (+) от магнитолы -R-
5 - Задний левый сигнал (+) от магнитолы -R-
6 - Передний правый сигнал (+) от магнитолы -R-
7 - Передний левый сигнал (+) от магнитолы -R-
9 - CAN-Infotainment High
10 - Вход микрофона 1 (-) от блока микрофонов в переднем модуле крыши -R164- (внутренний микрофон -R74-)
13 - Сигнал задний правый (-) от магнитолы -R-
14 - Задний левый сигнал (-) от магнитолы -R-
15 - Передний правый сигнал (-) от магнитолы -R-
16 - Передний левый сигнал (-) от магнитолы -R-
18 - CAN-Infotainment Low

...

А это по магнитоле..может лучше с нее взять?

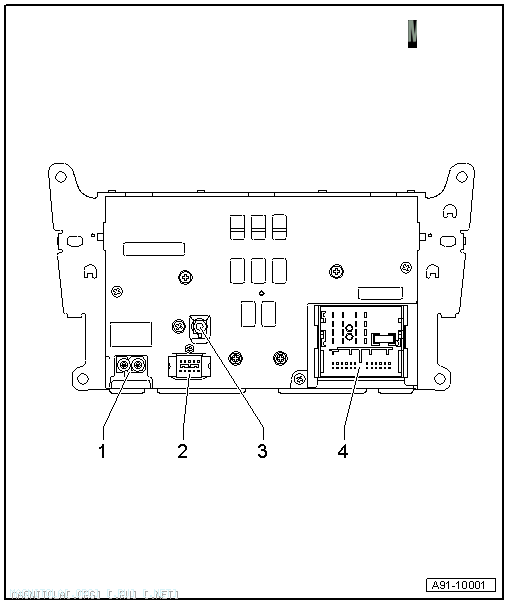

Разъемы систем „concert“/„symphony“
Вложение 791420
1 - Антенный вывод (AM/FM1/FM2)
2 - Многоконтактный разъем, 10-контактный (T10v) к переднему индикатору блока управления панели управления и индикации -J685-
3 - Разъем антенны (DAB) от антенного усилителя 2 -R111- - Coupé
4 - Соединительная колодка с четырьмя многоконтактными разъемами
Вложение 791422

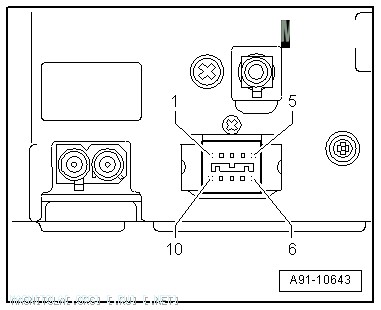

2 - Многоконтактный разъем, 10-контактный (T10v)
Все контакты соединены с индикатором блока управления органа управления и индикации, передним -J685-.
1 - Электропитание
2 - Масса
3 - не занят
4 - Диагн. дисплей
5 - Кабель диагностики
6 - LVDS out (+)
7 - LVDS out (-)
8 - LVDS out масса
9 - Диагн. T0
10 - Диагн. T1
Вложение 791424

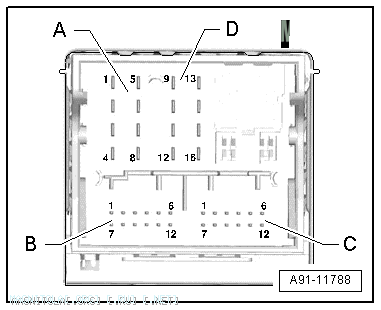

A - многоконтактный разъем, 8-контактный (T8k)
1 - Задний правый динамик (+)
2 - Передний правый динамик (+)
3 - Передний левый динамик (+)
4 - Задний левый динамик (+)
5 - Задний правый динамик (-)
6 - Передний правый динамик (-)
7 - Передний левый динамик (-)
8 - Задний левый динамик (-)

В - многоконтактное штекерное соединение, 12-контактное
1 - Низкочастотный вход (левый) от вывода для внешних аудиоисточников -R199-
2 - Низкочастотный вход (масса) от вывода для внешних аудиоисточников -R199-
7 - Низкочастотный вход (правый) от вывода для внешних аудиоисточников -R199-

С - многоконтактный разъем, 12-контактный (T12a)
1 - Вход микрофона (-)
2 - NF-Out справа
3 - NF-Out масса
4 - Выход микрофона (-)
5 - NF-In слева (-)
6 - Низкочастотный вывод (-) комплекта для подключения мобильного телефона/приемопередающего устройства телефона -R36-
7 - Вход микрофона (+)
8 - NF-Out слева
9 - Выход микрофона (+)
10 - Низкочастотный вывод кратковременного отключения микрофона комплекта для подключения мобильного телефона
11 - NF-In слева (+)
12 - Низкочастотный вывод (+) комплекта для подключения мобильного телефона/приемопередающего устройства телефона -R36-

D - многоконтактный разъем, 8-контактный (T16l)
9 - CAN-Infotainment High
10 - CAN-Infotainment Low
12 - Клемма 31
15 - Клемма 30
16 - Постоянный плюс (не используется)

))) не в состоянии думать... утром
телефон записал,,, мой -- 8.920.013.03.03

хорошо)) :rofl:

Ну что, никто не может помочь чтоли? Я форумом ошибся чтоли? пздц какой-то..
