Распиновка SoundMax SM-CCR3033

**Tim635** · 19.12.2013 20:59

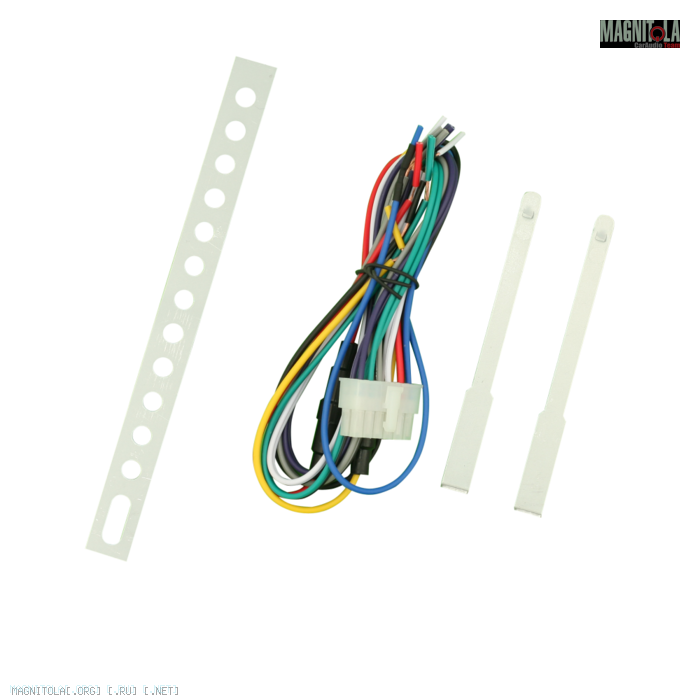

Поиск картинок по запросу "SoundMax SM-CCR3033" дает следующее

Нажмите на изображение для увеличения
Название: 700x700.png
Просмотров: 0
Размер: 206.7 Кб
ID: 490862

ЗЫ Все на ваш страх и риск

**MAGNITOLA** · 19.12.2013 20:59

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**Max-x-x** · 19.12.2013 22:24

Прикольный разъем

**Tim635** · 19.12.2013 22:29

Сообщение от Max-x-x

Прикольный разъем

А что такого? Если это фото именно того разъема, то там все видно, что куда идет.

**mr.Taiga** · 20.12.2013 10:16

Tim635, Спасибо!

**gena60** · 20.12.2013 22:25

Сообщение от Tim635

А что такого? Если это фото именно того разъема, то там все видно, что куда идет.

Вот именно,надо напрячь мозги соединить провода в соответствии и указанием на крышке ГУ в ИСО,проще ничего нет(тем более распиновка по цветам есть,а ежели они отличаются-есть их название для чего) и соединять с нужным по указанному каналу:к примеру-на ГУ серый(зад правый) а на исо фиолетовый будет с тем же назначением и всё.P.S.-это в случае разницы стандарта ИСО от стандарта ГУ по цветам-здесь главное адрес направления сопоставить.,

**mr.Taiga** · 21.12.2013 05:18

Всем спасибо,магнитолу подключил.
Порядок проводов такой:
Левый нижний-земля
Левый верхний-питание антенны.
Второй ряд -оба провода сматываем вместе-это + аккумулятора.
Ну и подключаем в соответствующие места ИСО-штекера.
