Это радует!,но любой вопрос всегда должен находить свой ответ на него в реальном измерении и получения результата в его исходе.Без обратной связи- это не решить ни в каком совете,а может и ни когда в целом.Это не ЕГЭ,в котором есть ответы и главное его угадать,а разговор на уровне логики и решения данного вопроса между понимающими друг-друга людьми.,Сообщение от Dudshl
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 0
До дома доберусь - покопаю про муть и отпишусь о результатах.
Что еще не рассказал: искал источник помехи внешним усилителем. Взял тюльпан, сунул его в усь, корпус тюльпана припаял к земле магнитолы, а центральный контакт через конденсатор использовал как щуп. Прошел по всему тракту от линейников до ЦАПа. Шум есть на всем тракте (влияние эквалайзера шум на выходе это как раз подтверждает). Еще один спец посоветовал смотреть питание ЦАПа, потому что ЦАП может гнать шум с питания на выход.
Завтра добуду осцилограф, посмотрю что там в питании ЦАПа.
Репутация: 1294044 Допустим,ЦАП для диска, например нужен,тогда о радио и АUX, что подумаем?-что в этих режимах происходит?.,
Репутация: 0 Судя по схеме,сигнал со всех источников цифруется, проходит проц, потом ЦАП, потом предусилитель, потом RCA и штатный усилитель.
Репутация: 1294044 Вот тут и надо смотреть и исследовать изначально, происходящие события в фоне-если нет расхождения,тогда смотреть цепи дальше.,
Репутация: 0 Сигнал снимался с выхода ЦАПа.

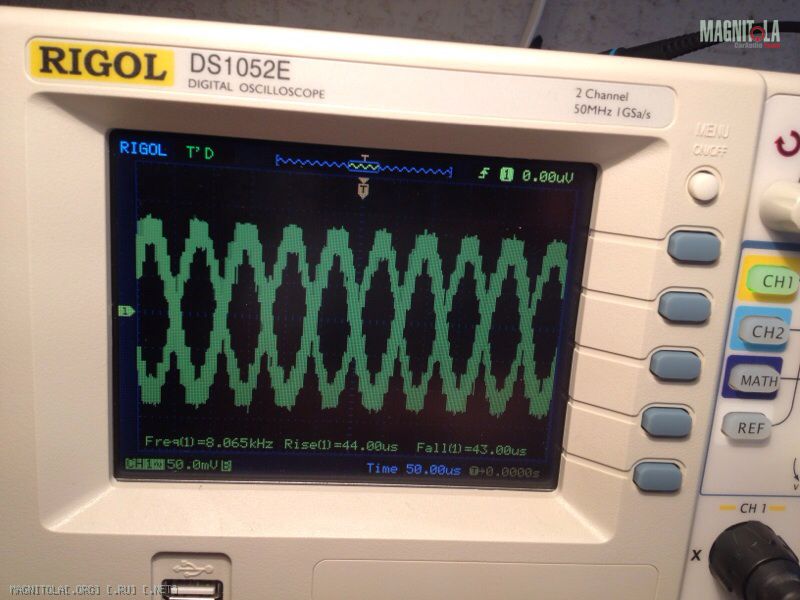

на одной фотке есть сигнал с aux (синус 8КГц)

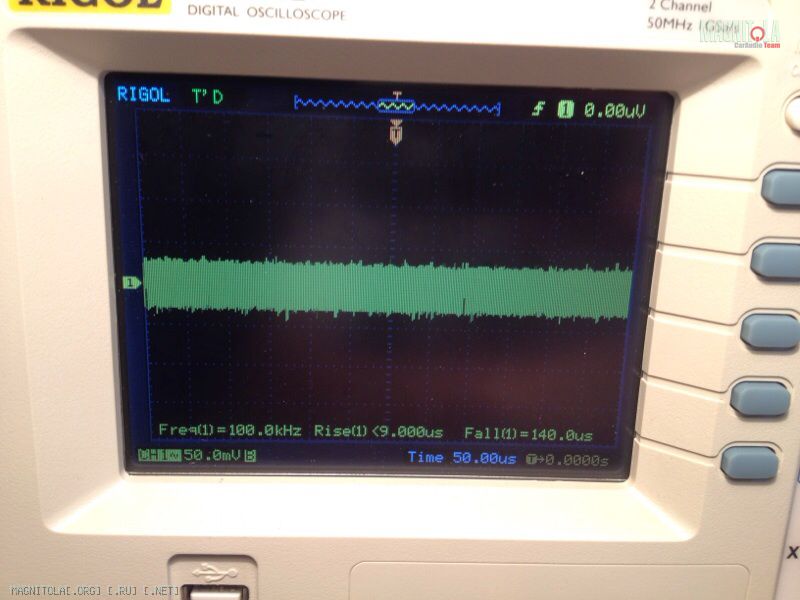

на второй фотке сигнала нет
получается помеха по амплитуде составляет около 20% полезного сигнала
Репутация: 0
Re: Фонит Pioneer P88RS (предохранитель цел)

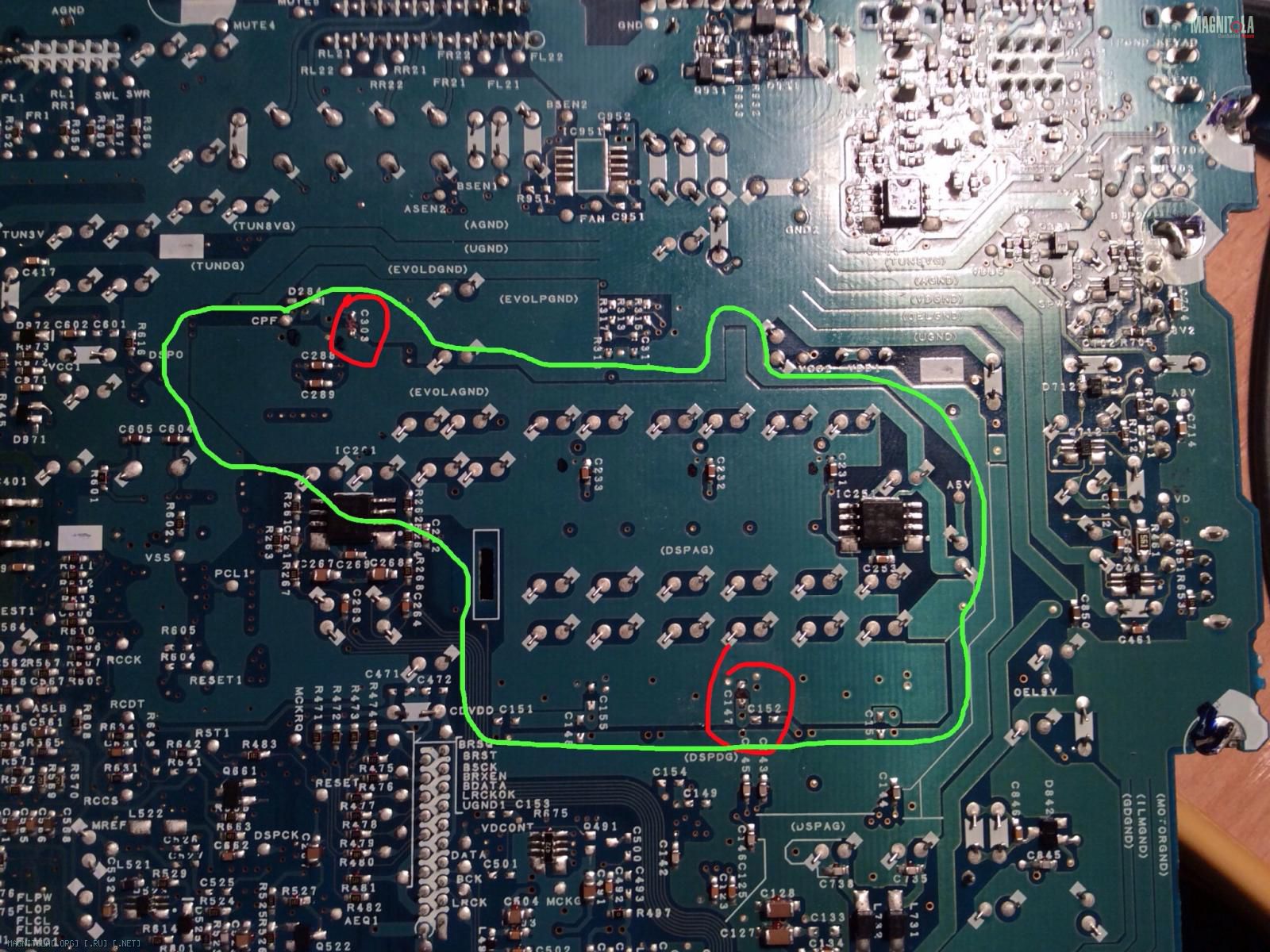

На фото зеленым выделена какая-то "изолированная" земля.
я так понимаю, эта земля не должна контачить с корпусом, а выполняет роль общего провода для аналоговой части ЦАПа. Но с корпусом она звонится. Просмотрел все элементы, даже конденсаторы выпаял (красным обведено), подумал может пробой. Все равно звонится.
так и должно быть? Если да - где у этого пятачка контакт с корпусом?
транзисторные сборки Q351-356 проверил. Все целы.
Репутация: 1294044 Про металлизацию отверстий не забыть стоит,тоже + плата многослойная.
Каким образом это сделано было,раз такая уверенность в этом?(подробнее результат измерения можно описать).,
Репутация: 0 Проверено было по системе нипель - "туда дуй, оттуда …", ну сами понимаете. В прямом направлении на всех транзисторах 1040 +/-
Да и не причем они точно. Фон появляется до них.(слушал внешним усилителем после резисторов R281-286, фон есть. А они стоять перед ключами)
Репутация: 1294044 По логике посмотреть пропай в этих точках не помешает,а так-же процессора в том числе по выходу на каналы,может это поможет в поиске(часто под микроскопом контакт есть,а после пропая он появляется таким,каким и должен быть).Примерно так могу описать эту ситуацию пока в исследовании.Если всё в порядке-тогда надо подумать, после Вашего ответа.,
