Помогите с подключение усей
Ну во общем дело обстоит так. уси Моноблок Calcell VAC 1100.1 и Kicx RTS 4.60 .

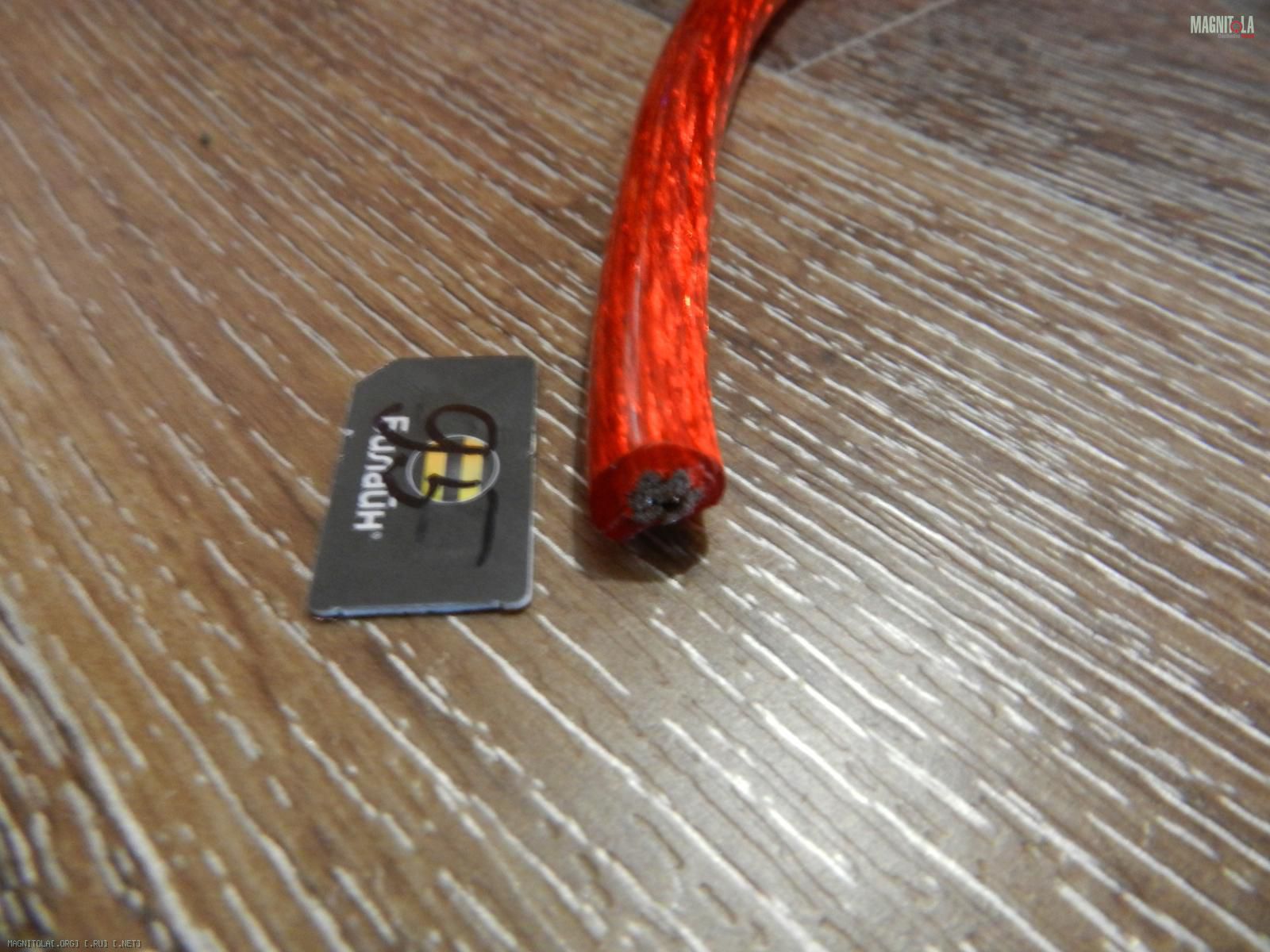

Питание: "+" incar сечение 5мм,
Вложение 647044
тяну от АКБ и в багажнике разветвляю на 2 уся такой клеймой-
Вложение 647024
Или всё же придётся тянуть 2 "+" до усилков?
"-" Mystery 3мм тяну от АКБ и дублирую на массу incar(ом) 5мм. думаю так будет лучше. Или не стоит заморачиваться и просто ткнуть на массу?

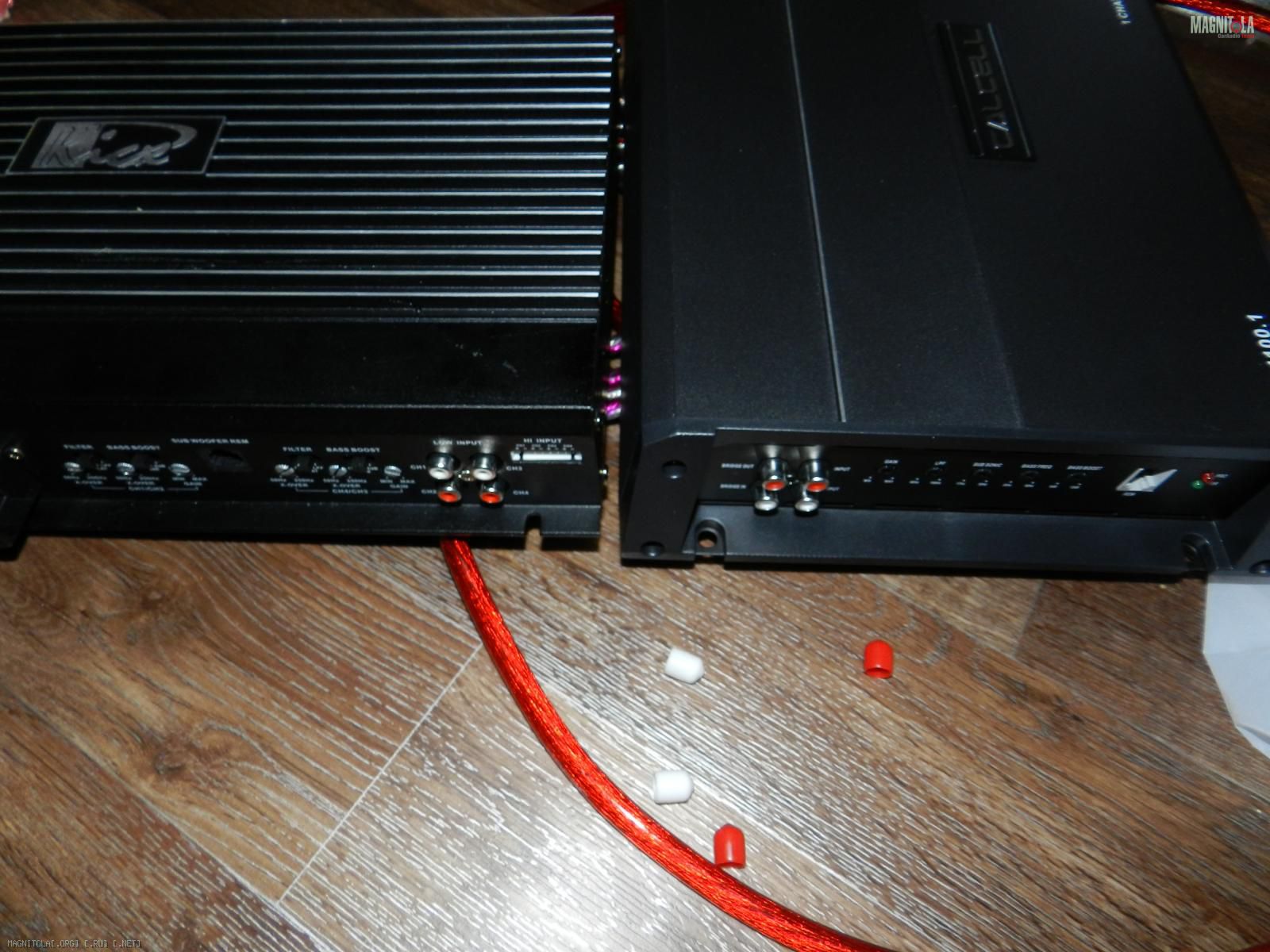

И ещё самая самая проблема с RCA, На усях их 8
Вложение 647046
а на моей магнитоле под название (г....о) и кстате которую я в ближайшее время не планировал менять, тока 2 !
Выход тока покупка новой магнитолы так там тоже более менее приличной тока 6.
Можно пойти такой дорогой?

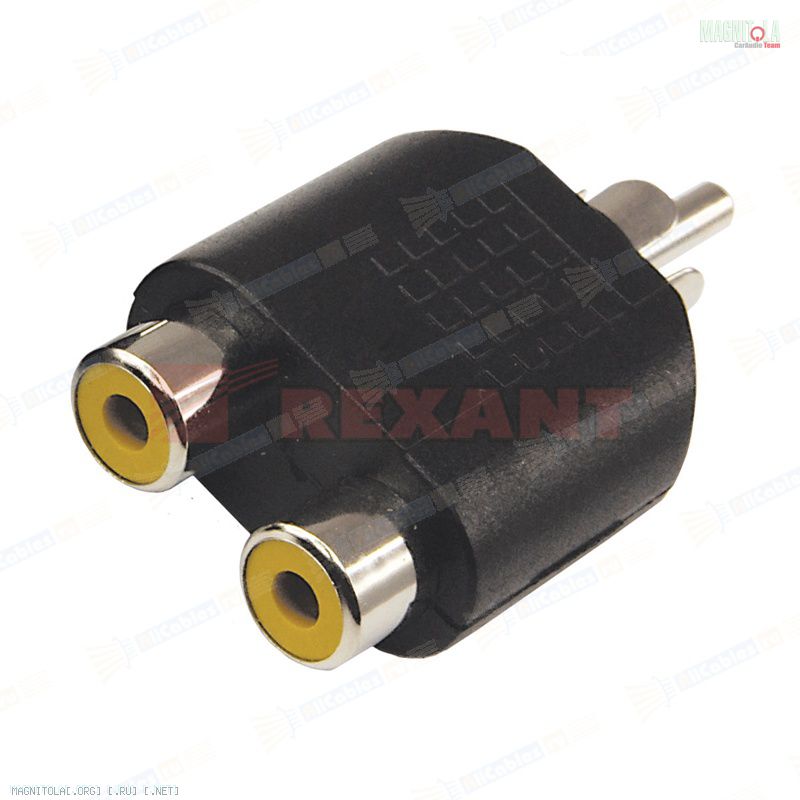

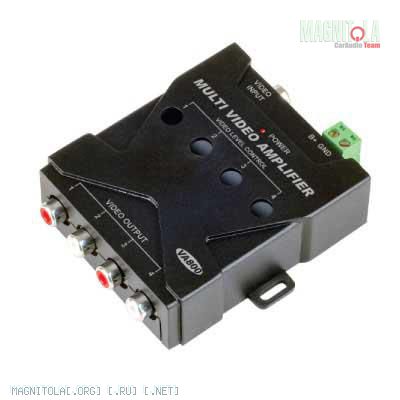

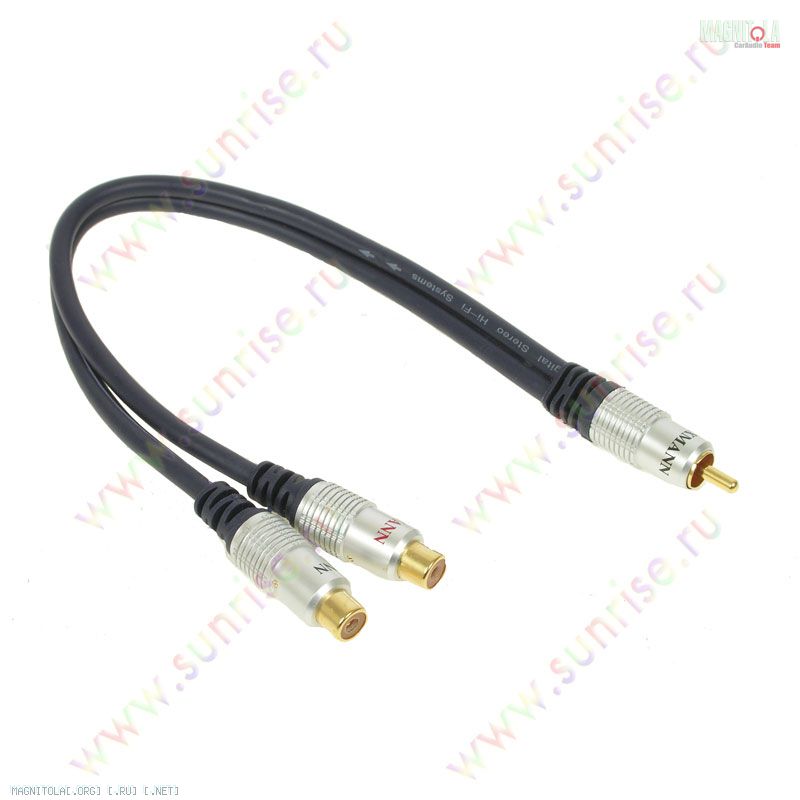

Вложение 647048Вложение 647050 Вложение 647052
только вот первый вариант я у себя в городе точна не найду.
Ну вообщем объясните в чём я прав а в чём нет =)
-
Re: Помогите с подключение усей
Что планируете подключать к усилителям?
Цитата:
Сообщение от
VADYA
такой клеймой-
В этой конструкции клемма АКБ лишняя, без нее можно скрутить наконечники.
Цитата:
Сообщение от
VADYA "-" Mystery 3мм
Выкинуть!
Цитата:
Сообщение от
VADYA Или не стоит заморачиваться и просто ткнуть на массу?
Если не дорого время и силы на переделку, то можно просто ткнуть, через некоторое время понять и переделать. :)
Цитата:
Сообщение от
VADYA На усях их 8
Читаем инструкции к усилителям! В каких режимах/конфигурациях как работают входы. Режим зависит от того, что будет подключено к усилителям.
Цитата:
Сообщение от
VADYA а на моей магнитоле под название (г....о) и кстате которую я в ближайшее время не планировал менять, тока 2 !
Все варианты рабочие, но на 4-х канальном усилителе есть входы высокого уровня (Hi Input), прочитайте про них в инструкции!
-
Re: Помогите с подключение усей
Подключаю фронт URAL AK-74C тыл URAL AK-74 саб Ural AS-D12.3 ГУ старый Hyundai модель не помню.
Клейму эту я тогда пущу на АКБ по назначению, а наконечники просто спояю между сабой.
А с инструкцией общею познакомиться)))
---------- Сообщение добавлено 27.09.2014 в 00:58 ----------
И ещё а потери не будет из-за этих наконечниках??
-
Re: Помогите с подключение усей
Цитата:
Сообщение от
VADYA Подключаю фронт URAL AK-74C тыл URAL AK-74 саб Ural AS-D12.3 ГУ старый Hyundai модель не помню.
Клейму эту я тогда пущу на АКБ по назначению, а наконечники просто спояю между сабой.
А с инструкцией общею познакомиться)))
---------- Сообщение добавлено 27.09.2014 в 00:58 ----------
И ещё а потери не будет из-за этих наконечниках??
В системе не нашел предохранителя Где он?
Сколь длинной будет кабель от акб до усилителя?
Питание необходимо разделить на два усилителЯ с помощью специального разветвителя с нормальными предохранителями анл
-
Re: Помогите с подключение усей
Цитата:
Сообщение от
VADYA тыл URAL AK-74
Советую оставить на полке дома, тыл при наличии саба будет все портить. Ошибочно думать что, чем больше динамиков, тем лучше звук.
Цитата:
Сообщение от
VADYA Клейму эту я тогда пущу на АКБ по назначению,
Это верно.
Цитата:
Сообщение от
VADYA а наконечники просто спояю между сабой
Лучше скрутить болтом с гайкой, так надежнее, пайка может развалиться в таком месте.
Цитата:
Сообщение от
VADYA А с инструкцией общею познакомиться
Это первое с чего нужно начинать.
Цитата:
Сообщение от
VADYA И ещё а потери не будет из-за этих наконечниках??
Нет, они медные с хорошим сечением, потери будут на проводах мистери.
Цитата:
Сообщение от
ЗигмундФрейд Питание необходимо разделить на два усилителЯ с помощью специального разветвителя
Если разветление происходит близко к усилителям (ну и провод сечение не меняет) и нет возможности купить нормальный дистрибьютор, то можно скрутить наконечники, это вполне надежно и безопасно.
---------- Сообщение добавлено 27.09.2014 в 10:53 ----------
Цитата:
Сообщение от
ЗигмундФрейд В системе не нашел предохранителя Где он?
Тут полностью согласен, без него неЗя!
-
Re: Помогите с подключение усей
Цитата:
Сообщение от
aaw Советую оставить на полке дома, тыл при наличии саба будет все портить. Ошибочно думать что, чем больше динамиков, тем лучше звук.
Это верно.
Лучше скрутить болтом с гайкой, так надежнее, пайка может развалиться в таком месте.
Это первое с чего нужно начинать.
Нет, они медные с хорошим сечением, потери будут на проводах мистери.
Если разветление происходит близко к усилителям (ну и провод сечение не меняет) и нет возможности купить нормальный дистрибьютор, то можно скрутить наконечники, это вполне надежно и безопасно.
---------- Сообщение добавлено 27.09.2014 в 10:53 ----------
Тут полностью согласен, без него неЗя!
А как изолировать тогда лучше? Я конечно тоже думал о подобном, только вместо болта орех хотел использовать, но решил что уси дороже, дистриб обошелся в районе 600 . 0-2х2га
-
Re: Помогите с подключение усей
Пред есть inkar 100 A. А что теперь делать с лишним каналом на киксе мостом на фронт урал 74с? Машина альфа рамео 156 урал 74 хотел поставить в низ дверей на тыл, точно не стоит подключать их туда???
-
Re: Помогите с подключение усей
Цитата:
Сообщение от
ЗигмундФрейд А как изолировать тогда лучше
Термоусадка на два выходных в форме "штанов" на входной трубка, сверху изолента, бюджетно и ни чуть не хуже дистрибьютора, да не эстетично, но вполне жизнеспособно, я с таким тройником и сейчас езжу :)
-
Re: Помогите с подключение усей
Цитата:
Сообщение от
aaw Термоусадка на два выходных в форме "штанов" на входной трубка, сверху изолента, бюджетно и ни чуть не хуже дистрибьютора, да не эстетично, но вполне жизнеспособно, я с таким тройником и сейчас езжу :)
Русские... Вот почему нас боится весь мир, на компонентах бюджетом в 200к нехватило чего то на нормальный дистрибьютор с предами :)
И да плюс один, тыл не нужен!
сорри за автотоп.
А еще, преда в сто ампер мало! Скорее всего он у вас тип anl, есть тема в факе как посчитать какой нужен пред, поищите в отделе коммутации.
-
Re: Помогите с подключение усей
Цитата:
Сообщение от
VADYA урал 74 хотел поставить в низ дверей на тыл, точно не стоит подключать их туда??
http://magnitola.org/nashi-installyacii/ вот посмотрите инсталяции в правильной системе нет тыла, тыл может пригодиться когда строют звук 5.1 для просмотра видео, но это другой бюджет, сложность настройки и дополнительные старания при установке...
---------- Сообщение добавлено 27.09.2014 в 13:25 ----------
Цитата:
Сообщение от
ЗигмундФрейд А еще, преда в сто ампер мало! Скорее всего он у вас тип anl, есть тема в факе как посчитать какой нужен пред, поищите в отделе коммутации.
http://magnitola.org/o-kommutacii/15...ranitelei.html так проще :)
-
Re: Помогите с подключение усей
Цитата:
Сообщение от
aaw
Спасибо, посто я с телефона.. Неудобно
-
Вложений: 1
Re: Помогите с подключение усей
Спс за совет! Вот ещё 1 вопрос. 74с хотел подключить хорошими проводами с пайкой к дину дабы избежать малейших потерь, но беда в альфе в межкузовной и дверной гофре стоит штекер Вложение 647136 что делать? новую гофру или пустить через клеймы этого штекера, увеличится сопротивление на переходе через него или всё же нет?
-
Re: Помогите с подключение усей
Цитата:
Сообщение от
VADYA Спс за совет! Вот ещё 1 вопрос. 74с хотел подключить хорошими проводами с пайкой к дину дабы избежать малейших потерь, но беда в альфе в межкузовной и дверной гофре стоит штекер

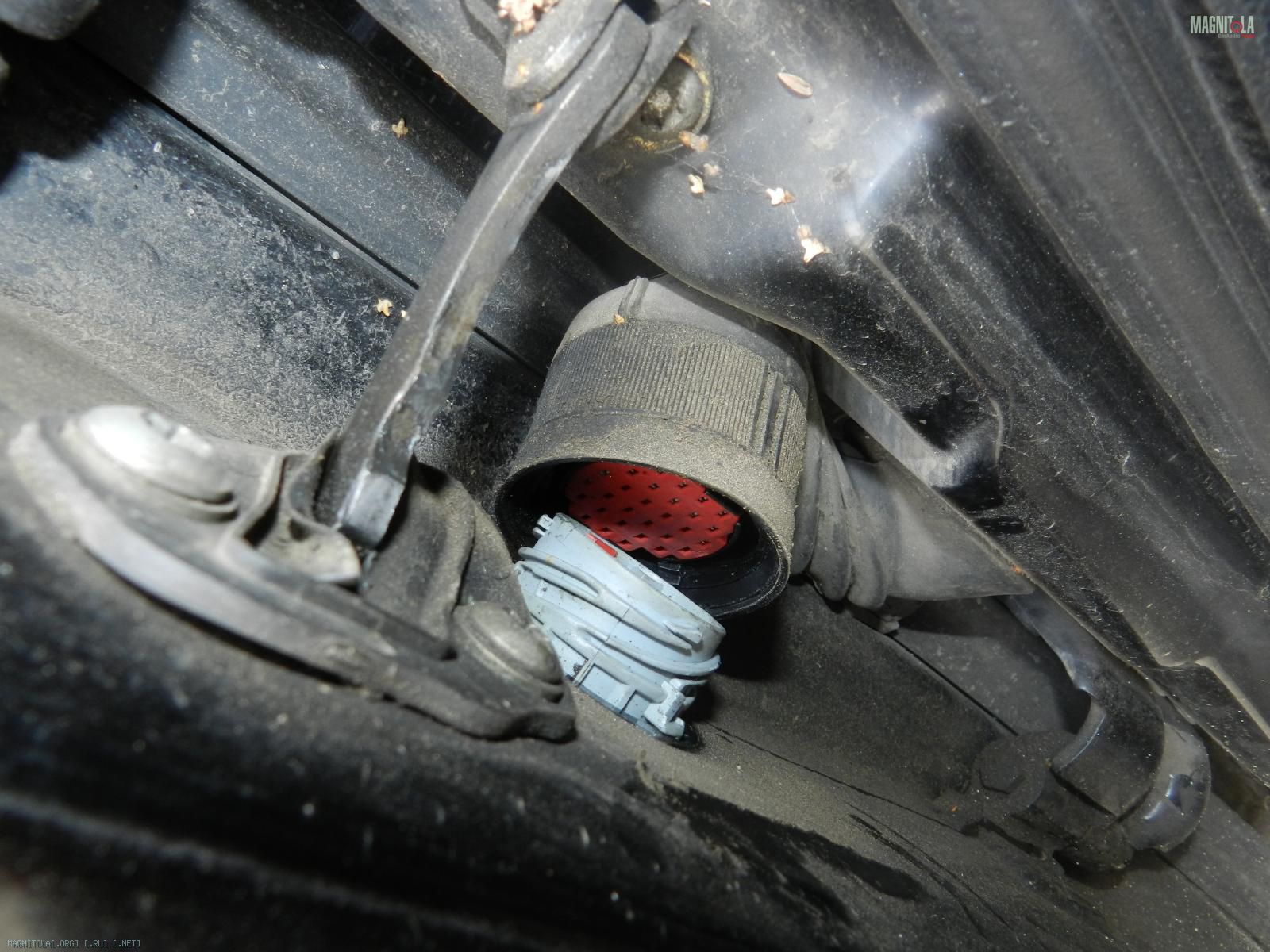

Вложение 647136 что делать? новую гофру или пустить через клеймы этого штекера, увеличится сопротивление на переходе через него или всё же нет?
Внутри места я так понимаю нет... Через клеммы точно нет. Хорошие провода это какие? И бытует мнение для удобства снятия динамика, оставлять все таки лопатки.
А новую гофру это как? Если только сверлить дверь? Снимать придется
-
Re: Помогите с подключение усей
провода оригинальные ural вроде ничего так, на этих динах легко съёмные зажими стоят я чёт не доверяю таким, а в штекере верно места для них нет.
---------- Сообщение добавлено 27.09.2014 в 15:35 ----------
ну новую гофру пустить будет проблема но это того помойму стоит
-
Re: Помогите с подключение усей
Цитата:
Сообщение от
VADYA провода оригинальные ural вроде ничего так, на этих динах легко съёмные зажими стоят я чёт не доверяю таким, а в штекере верно места для них нет.
---------- Сообщение добавлено 27.09.2014 в 15:35 ----------
ну новую гофру пустить будет проблема но это того помойму стоит
Провода советую сменить, за такую смешную цену они не могут быть медными. Советую ПУНГ И
или Пв 3, на миды 2.5 квадрата, на вч 1.5
-
Re: Помогите с подключение усей
Цитата:
Сообщение от
VADYA провода оригинальные ural вроде ничего так
Не верьте глазам своим, провода в любом комплекте хлам. Пайку в двери использовать не рекомендую, среда там агрессивная и корозия пайке обеспечена! Применяйте хорошие клеммы и все будет Ок.
Цитата:
Сообщение от
VADYA беда в альфе в межкузовной и дверной гофре стоит штекер
Посмотрите внимательно штекер, возможно в нем есть незадействованные отверстия или клеммы, тогда в данном месте можно просверлить отверстие под провод.
-
Вложений: 3
Re: Помогите с подключение усей
ещё вопрос по RCA, напишу доступным для меня языком)
ГУ старое на нём два выхода RCA
от ГУ тяну два тюлпана в багажник, их разветвляю на 4
подключаю два усилителя

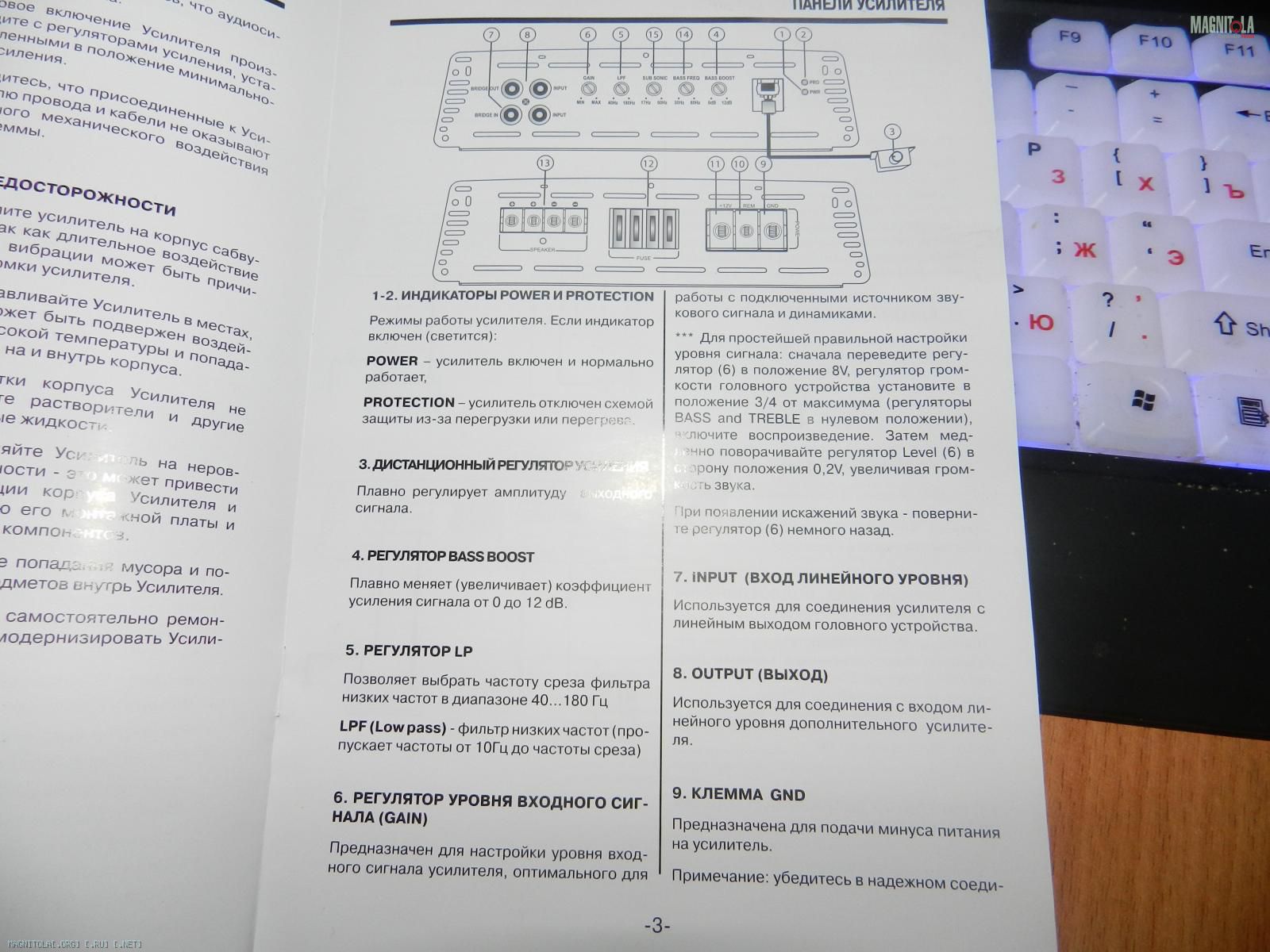

1. calcell vac 1100.1 вот руководство по подключению:
Вложение 647212

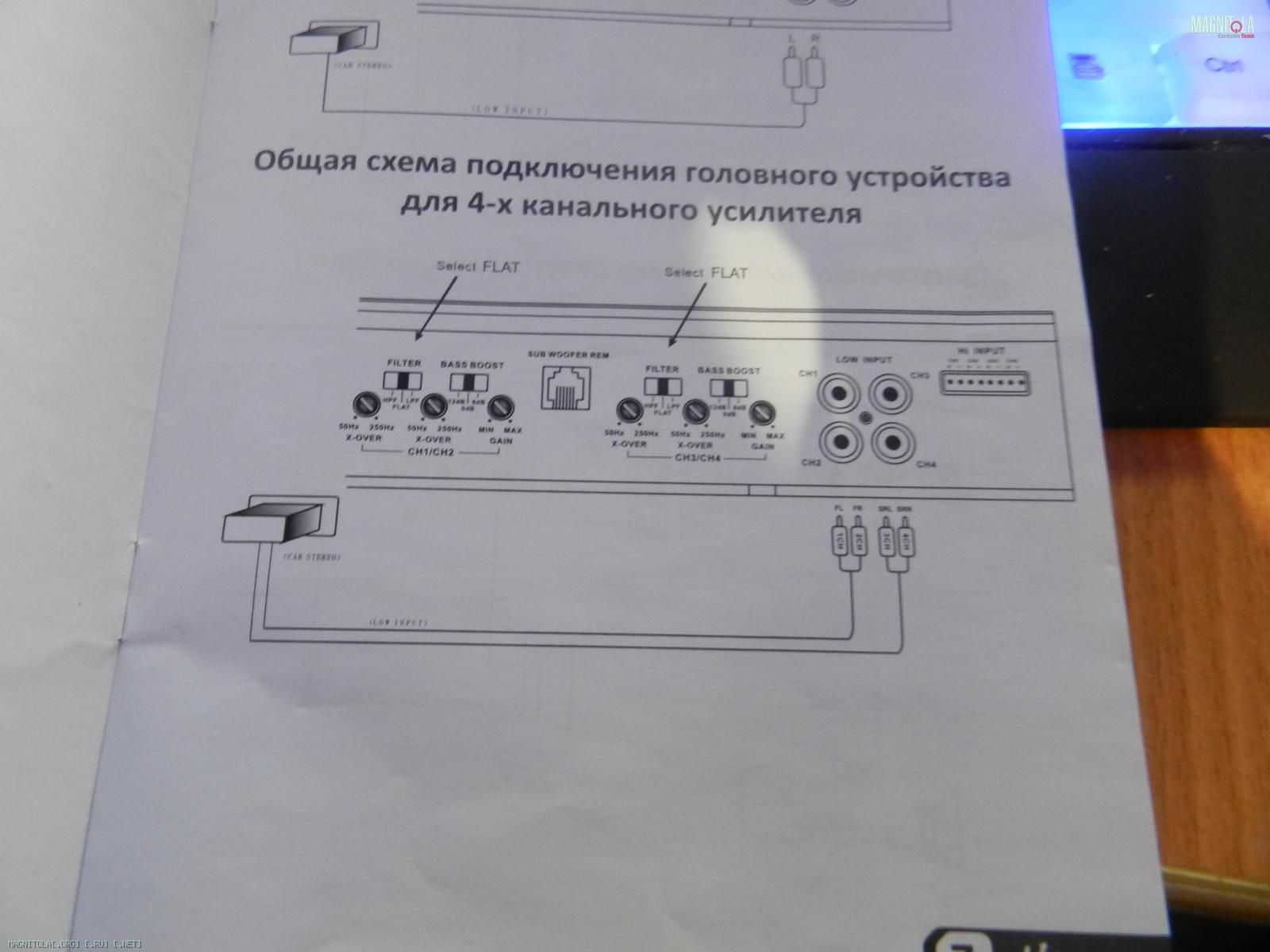

2.kicx rts 4.60
Вложение 647242

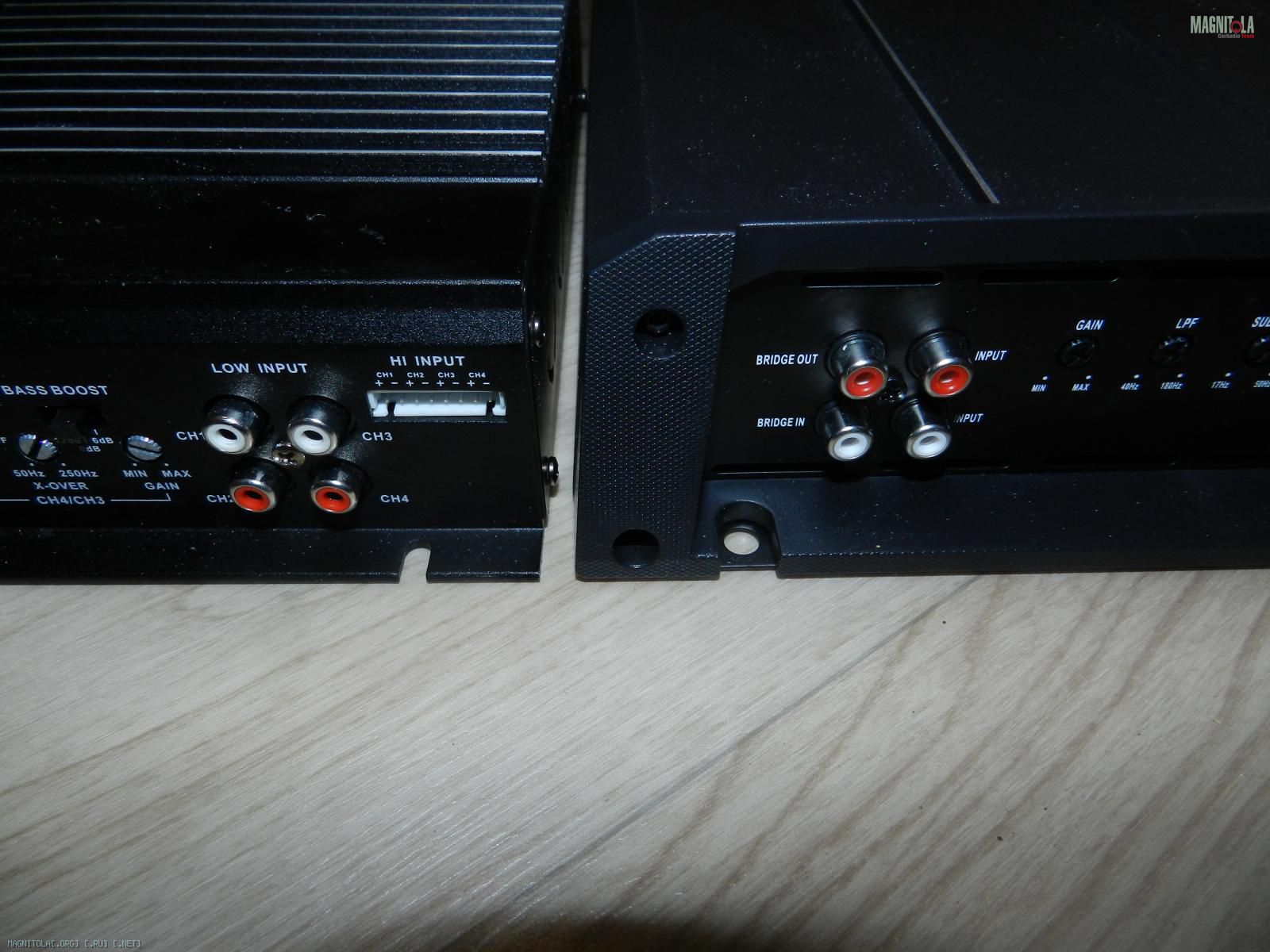

2 разветвлённых тюльпана подключаю к 1 усилителю на bridge in (как я понял названые мной входы bridge in и bridge out находятся по горизонтали) из этого же усилителя тяну 2 тюльпана из bridge out во 2(ой) усилитель CH2 и CH4 а в CH1 CH3 вставлю 2 оставшихся с ГУ всё...
Вложение 647262
извиняюсь за технически не грамотно изложенный вопрос...
-
Re: Помогите с подключение усей
или же
от ГУ тяну два тюлпана в багажник, их разветвляю на 4
2 разветвлённых тюльпана подключаю к 1 усилителю на левые разъёмы из этого же усилителя с правой стороны ( по вертикали) 2 тюльпана пускаю на второй в ch1. ch2. а ch3 ch4 два с гу.
-
Re: Помогите с подключение усей
Цитата:
Сообщение от
VADYA извиняюсь за технически не грамотно изложенный вопрос...
Дело не в извинении,а посмотрите http://magnitola.org/ob-usilitelyah/...-usilitel.html эту тему,яснее станет.
Цитата:
Сообщение от
aaw Посмотрите внимательно штекер, возможно в нем есть незадействованные отверстия или клеммы, тогда в данном месте можно просверлить отверстие под провод.
В этом разъёме достаточно места для таких отверстий,чтобы провести кабель 2,5 квадрата,но это надо сделать без снятия двери(разъём можно вытащить и просверлить отверстия).В общем дело техники,а кабель должен быть цельным,да и в дверь заходить без разъёмного соединения.,
-
Re: Помогите с подключение усей
Цитата:
Сообщение от
gena60 Дело не в извинении,а посмотрите Как настроить усилитель? эту тему,яснее станет.
Извиняюсь но подключение RCA в этой теме нет.
---------- Сообщение добавлено 28.09.2014 в 00:24 ----------
Цитата:
Сообщение от
gena60 В этом разъёме достаточно места для таких отверстий,чтобы провести кабель 2,5 квадрата,но это надо сделать без снятия двери(разъём можно вытащить и просверлить отверстия).В общем дело техники,а кабель должен быть цельным,да и в дверь заходить без разъёмного соединения.,
Верно я посмотрел там вся левая стороны штекера не задействована и есть возможность проложить провод именно там.
-
Вложений: 2
Re: Помогите с подключение усей

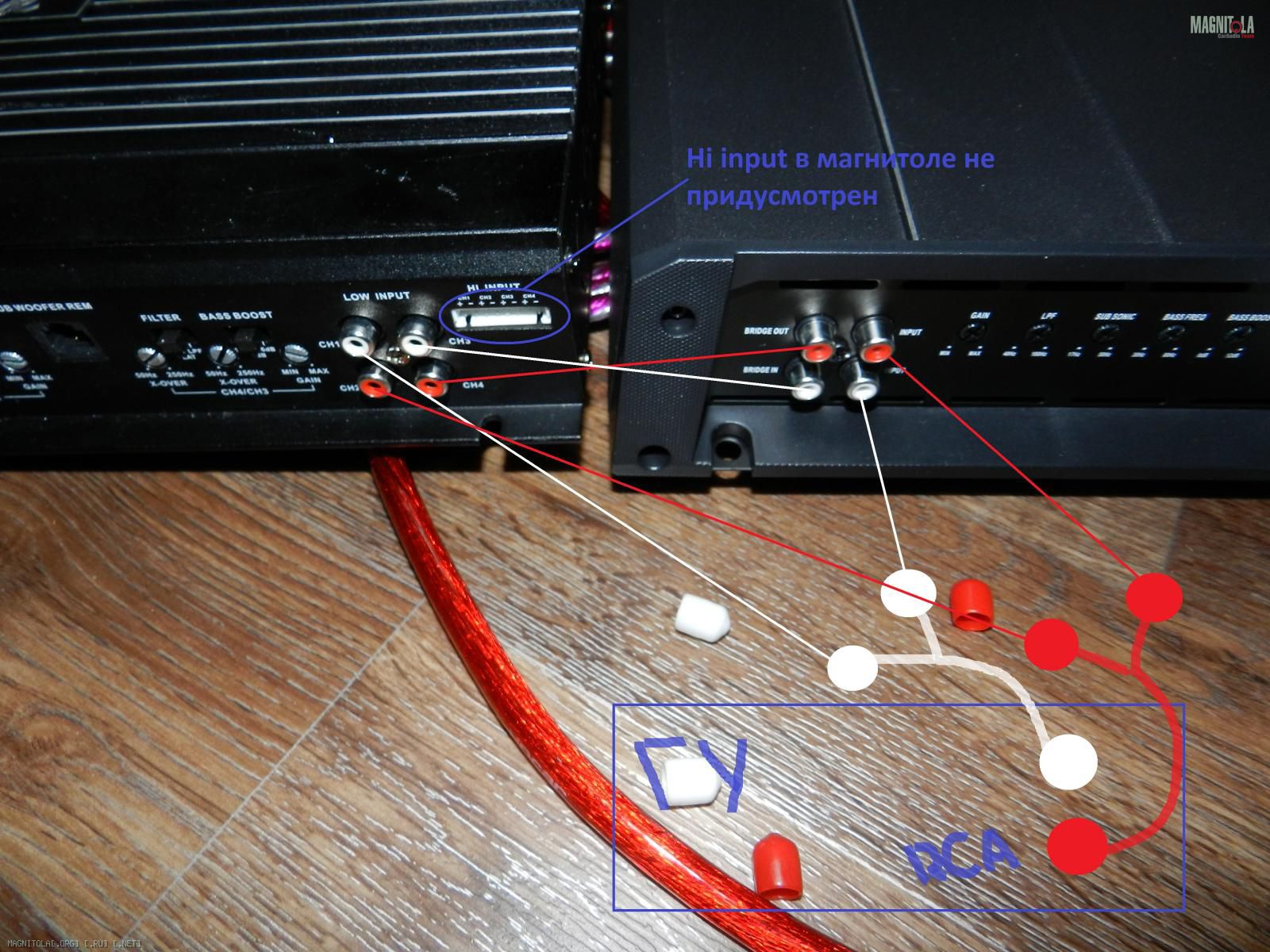

Вложение 647266
Скажите просто так или я валенок.
-
Re: Помогите с подключение усей
Цитата:
Сообщение от
VADYA Извиняюсь но подключение RCA в этой теме нет.
Есть в этой http://magnitola.org/voprosy-ot-novi...vtomobile.html теме,да и фото вариантов тоже.,
Цитата:
Сообщение от
VADYA
Правильно понимаете,а валенком не надо себя оскорблять-любой вопрос всегда решаемый,главное понимать правильно и это воспринимать.Спорный вопрос можно и обсудить при необходимости.,
-
Re: Помогите с подключение усей
Спасибо большое за развееные сомнения.
А RCA можно спаять из самих тюлпанов и 2 ух жильного провода или они имеют свои особые свойства и стоит лучше взять заводские.
-
Re: Помогите с подключение усей
Цитата:
Сообщение от
VADYA А RCA можно спаять из самих тюлпанов и 2 ух жильного провода или они имеют свои особые свойства и стоит лучше взять заводские.
Если взять хороший кабель и РСА разъёмы,то самодельный будет лучше.Посмотрите, на форуме есть такие темы,в поиске можно найти их.,
-
Re: Помогите с подключение усей
"Hi input на магнитоле не предусмотрен" как это, это выход на динамики, те восемь проводов, которые идут от магнитолы до динамиков, в случае отсутствия внешнего усилителя. Высокоуровневые выходы.
Я бы подключил так: Используя RCA выходы на магнитоле подключил бы моноблок, этот усилитель идет на саб, используя высокоуровневые выходы магнитолы (провода на динамики) подключил бы два канала 4-канальника, и эти два канала пустил бы на фронт, тыл соответственно не задействовал бы... В такой конфигурации сохранится возможность регулировать уровень саба относительно фронта и получим минимум разветлений проводов... мой вариант ИМХО
-
Re: Помогите с подключение усей
хорошая мысль, спс так и сделаю. а что уралы 74с на фронт не стоит подключат мостом на 4 канала, задействовать тока 2 и 2 оставить бесхозными? напоминаю усь kicx rts 4.60
-
Re: Помогите с подключение усей
Цитата:
Сообщение от
VADYA 2 оставить бесхозными
Да, так и усилитель будет меньше жрать, и звук должен быть чище..
-
Re: Помогите с подключение усей
хорошо подключу так, знал бы купил 2ух канальник. Посоветуйте программу для расчета короба саба, максимально доступную для недалекого человека) А если саб построить по размерам максимальна подходящим мне для комфортной установки его в багажник, работа сабвуфера силна ухудшится в сравнении с собранным по проге?
-
Re: Помогите с подключение усей
Программы они для помощи, они не заменяют опыт. Строить Закрытый Ящик планируете или фазоинверторный?
-
Re: Помогите с подключение усей
фазоинверторный, я сделаю чертёж по удобным для установки размерам а вы если можете укажите мне мои ошибки
-
Вложений: 1
Re: Помогите с подключение усей
Вложение 647942 Как то так, дин будет смотреть в сторону окошка в середине задней спинки сидушки.
-
Re: Помогите с подключение усей
Цитата:
Сообщение от
VADYA Как то так, дин будет смотреть в сторону окошка в середине задней спинки сидушки.
Сзади похоже о ФИ речь идёт,оптимальное исполнение в оформлении : Дин в салон,а порт в крыло со стороны водителя.,
-
Re: Помогите с подключение усей
сразу напрашивается вопрос делать ЗЯ или оставить ФИ, а если оставить ФИ то фазоинверторную трубу ставить или нет? И длину её входящию в короб какой делать?
-
Re: Помогите с подключение усей
Цитата:
Сообщение от
VADYA сразу напрашивается вопрос делать ЗЯ или оставить ФИ, а если оставить ФИ то фазоинверторную трубу ставить или нет?
А здесь были http://magnitola.org/pro-bas-i-sabvu...-rascheta.html уже?.,
-
Вложений: 1
Re: Помогите с подключение усей
Спасибо хорошая тема, оставлю ФИ всё равно жертвую местом багажника, у меня есть старый генератор звуковых частот на подобии этого. Вложение 648130 мне говорили на определённой частоте (при подключенном к нему дину) путём помещения фазоинверторной трубы в корпус на определённое расстояние на слух уменьшается резонанс, вот так и узнают длину входа её в короб. Это реально так?
-
Re: Помогите с подключение усей
Цитата:
Сообщение от
VADYA Это реально так?
Замер всегда в приоритете.,
-
Re: Помогите с подключение усей
В смысле, немного не въехал)
-
Re: Помогите с подключение усей
Цитата:
Сообщение от
VADYA В смысле, немного не въехал)
С таким прибором,можно многое ,а после можно и обсудить
-
Вложений: 2
Re: Помогите с подключение усей
Вложение 651422Вложение 651424 Мною была собрана такая панель, которую я хочу установить на заднею стенку саба через резиновые проставки, так вот а хочу узнать может вибрация вывести из строя усилители и частое это ли явление?
-
Re: Помогите с подключение усей
Цитата:
Сообщение от
VADYA Мною была собрана такая панель, которую я хочу установить на заднею стенку саба через резиновые проставки, так вот а хочу узнать может вибрация вывести из строя усилители и частое это ли явление?
Можно,но лучше не нужно-вибрация сделает своё дело.Не новость-иногда гайки откручиваюся сами.,
