Дилемма с Pioneer AVH8600BT

**masterofd2** · 11.02.2015 16:12

Сообщение от fox proteus

Ну тогда вот это должно помочь:
Ближний мидбас (если не пруль, то левый

)
Вложение 711724

Дальний мидбас (если не пруль, то правый

)
Вложение 711726

Твиттеры оба
Вложение 711728

на эквалайзере приподнять на 2-3дБ частоты 2кГц и 3кГц (если там не дБ, а просто деления, как у 80го пионера, то на 1-2 деления).
Задержками и гейнами (по идее гейны между бортами не должны различаться более, чем на 2, ну максимум 3дБ) свести сцену. Инструкцию моего имени найдёте по 80му пионеру?

Инструкция уже найдена и ждет своего часа. За схемы спасибо, но я не совсем с ними разобрался. Можно на одной подписать точки подключения?

**MAGNITOLA** · 11.02.2015 16:12

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**fox proteus** · 11.02.2015 16:21

А можно текстом? То, что в рамке - сам фильтр. ТО, что слева от фильтра - ГУ, то, что справа от фильтра - усилитель. Соответственно, минусовые контакты здесь не нарисованы, а просто заменены значками земли. ТО есть, при реализации всё, что отмечено значком массы должно быть соединено в одну кучу либо напрямую (внутри фильтра), либо посредством проводников и разъёмов (минусовой кнотакт RCA - корпус разъёма)

**masterofd2** · 11.02.2015 16:32

[/COLOR]

Сообщение от fox proteus

А можно текстом? То, что в рамке - сам фильтр. ТО, что слева от фильтра - ГУ, то, что справа от фильтра - усилитель. Соответственно, минусовые контакты здесь не нарисованы, а просто заменены значками земли. ТО есть, при реализации всё, что отмечено значком массы должно быть соединено в одну кучу либо напрямую (внутри фильтра), либо посредством проводников и разъёмов (минусовой кнотакт RCA - корпус разъёма)

А, теперь допер. т.е. у нас фильтр стоит до усилителя. Спасибо.
Соответственно, смена усилителя ведет к перерасчету фильтра? А можно ссылочку на эту программу?
Выбор компонентов принципиален (сопротивления, кондеры)?
А почему на правый мидбас такой хитрый фильтр?

**fox proteus** · 11.02.2015 16:52

Сообщение от masterofd2

А почему на правый мидбас такой хитрый фильтр?

потому что левый мидбас (если он установлен без доворота, да ещё и за штатной сеткой) от 300Гц имеет более сильный естественный спад, чем правый и будут проблемы со сведением сцены. Таким фильтром мы примерно выравниваем АЧХ между левым и правым мидбасом и дополнительно придушиваем то. что выше 3кГц. В сумме после 3кГц этот фильтр выходит на спад 12дб/окт. Но при этом мы обнажаем диапазон 2-3кГц (на 100-1600 у большинства мидбасов выброс есть и там такая коррекция тоже на пользу идёт), который необходимо вытянуть эквалайзером. Но я сразу предупреждаю: без измерений такая фильтрация - пальцем в попу в небо, т.е вероятность угадывания мной - примерно 70%, по количеству систем с подобной АЧХ мидбасов, которые были у меня на настройке.

---------- Сообщение добавлено 11.02.2015 в 16:53 ----------

Сообщение от masterofd2

Соответственно, смена усилителя ведет к перерасчету фильтра?

Совершенно верно!

Сообщение от masterofd2

А можно ссылочку на эту программу?

Программа - Micro-CAP версии 9. где достать - гуглите сами

**masterofd2** · 12.02.2015 12:33

Раз у нас появляется кросс перед усилителем, то может стоит из усилителя убрать его встроенный фильтр и пустить сигнал в обход него?

**nicotin** · 12.02.2015 12:42

Сообщение от masterofd2

(4) Вытащить цифру из головы и подключить по оптике проц (по данной теме ничего не нагуглил).

Плохо гуглил
Mercedes SL500. Музыка без крыши.

**masterofd2** · 12.02.2015 12:52

Сообщение от nicotin

Плохо гуглил
Mercedes SL500. Музыка без крыши.

Спасибо! Уже задал вопрос.

---------- Сообщение добавлено 12.02.2015 в 13:28 ----------

Сообщение от nicotin

Плохо гуглил
Mercedes SL500. Музыка без крыши.

Цена вопроса оказалась слишком высока (11к). Пока на такое не готов.

---------- Сообщение добавлено 12.02.2015 в 17:46 ----------

Сообщение от fox proteus

Блин, найдите измерительный микрофон и ноут, я Вам расскажу, как и икакие графики снять, чтобы понять, как именно в вВашей машине организовать фильтрацию. В машине может быть всё по-другому. Например, в машине, которую я настраивал с этими писклями, они были подрезаны на 8кГц первым порядком. А мидбас - на 3,15 третьим.

Какое мнение осталось по этим твитам? И еще вопрос: мидбасы побиты временем и в обоих парах уже есть периодически похрипывающие динамики. Что можно взять на замену в сумму 5-8тр от (DLS RM6.2 произвели хорошее впечатление)?

**tigeross** · 16.02.2015 00:29

Сообщение от fox proteus

Спаяешь один и masterofd2 отправишь

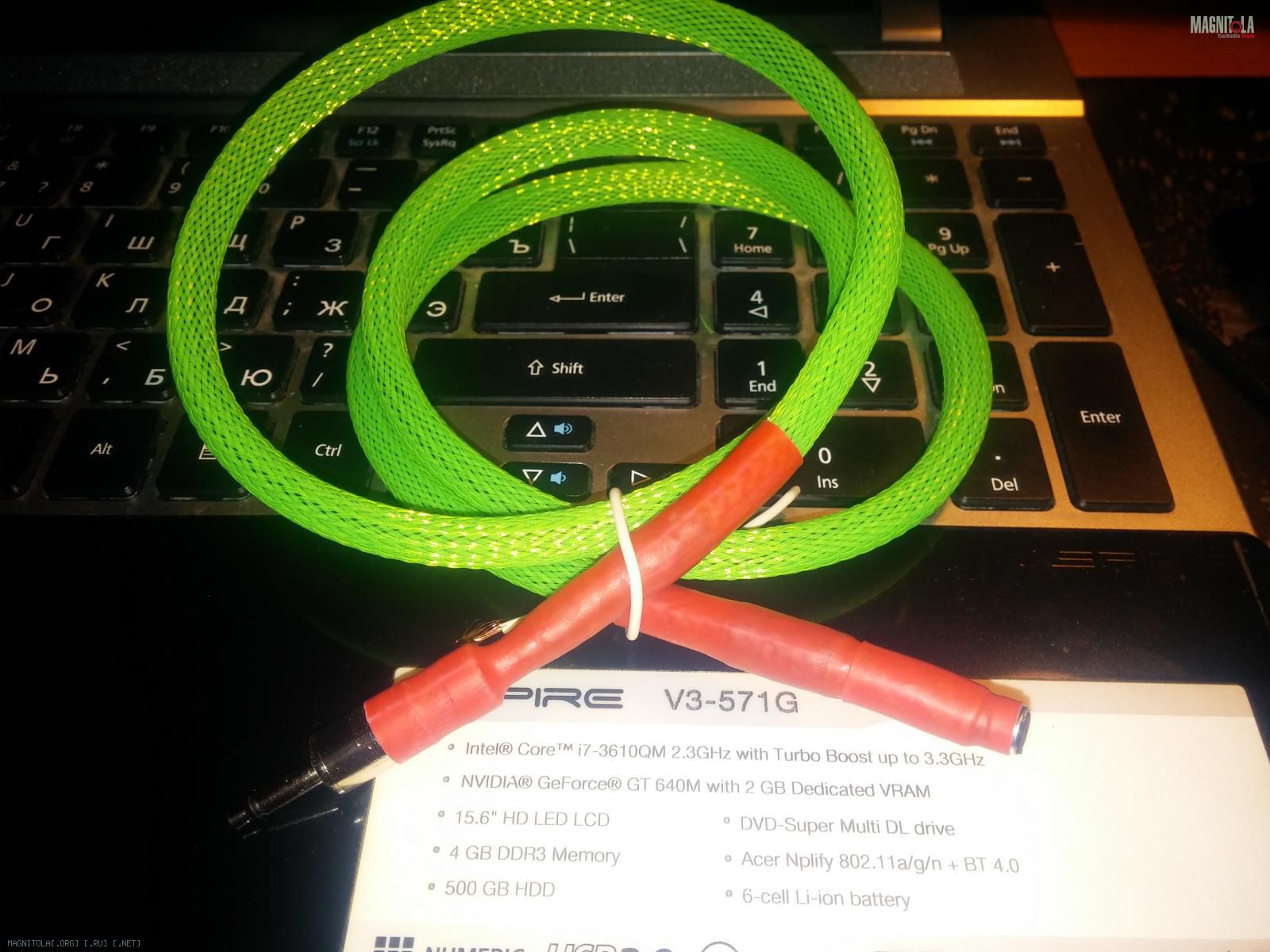

Видимо мое подсознание знало, что руки растут не из того места и дало сигнал на покупку 2х микрофонов. При изготовлении у одного продавил мембрану, достал второй и готово.

Нажмите на изображение для увеличения
Название: 2015-02-16 00.06.15.jpg
Просмотров: 0
Размер: 190.5 Кб
ID: 713382

Теперь надо несколько часов насидеть с ноутом, прогой и микрофоном. Осмыслить как все это работает. Снять кучу графиков и сформулировать вопросы.
fox proteus, как лучше задать вопросы, создать новую тему или обратиться в личку за консультацией?

**fox proteus** · 16.02.2015 01:23

Сообщение от tigeross

Видимо мое подсознание знало, что руки растут не из того места и дало сигнал на покупку 2х микрофонов. При изготовлении у одного продавил мембрану, достал второй и готово.

Теперь надо несколько часов насидеть с ноутом, прогой и микрофоном. Осмыслить как все это работает. Снять кучу графиков и сформулировать вопросы.
fox proteus, как лучше задать вопросы, создать новую тему или обратиться в личку за консультацией?

Лучше пока в личку

**masterofd2** · 16.02.2015 09:31

Сообщение от tigeross

Видимо мое подсознание знало, что руки растут не из того места и дало сигнал на покупку 2х микрофонов. При изготовлении у одного продавил мембрану, достал второй и готово.

Теперь надо несколько часов насидеть с ноутом, прогой и микрофоном. Осмыслить как все это работает. Снять кучу графиков и сформулировать вопросы.
fox proteus, как лучше задать вопросы, создать новую тему или обратиться в личку за консультацией?

Можно потом опытом со мной поделиться? Любопытно.
