В таком реле плюс и минус я подключаю от дистрибьюторов через которые подключены усилители, а ремоут на 30 контакт?
Вид для печати
В таком реле плюс и минус я подключаю от дистрибьюторов через которые подключены усилители, а ремоут на 30 контакт?
Да, все правильно. НЗ контакт на кузов , НР через предох на +12, Общий контакт на ремоут. Провода не стоит брать малого сечения и слишком длинные.Цитата:
Сообщение от Alpine1
+12В на 85 ногу реле НЕ ОТ ДИСТИБЮТОРА, а от РЕМОУТА ГУ или проца!!!Цитата:
Сообщение от Alpine1
А то конечно в мидах не будет щелчка, если усь на них не будет отключатся:D
Запутали) 85 это плюс аккумулятора или ремоут?
---------- Сообщение добавлено 02.06.2015 в 05:43 ----------
Провода не стоит брать малого сечения и слишком длинные.
2.5 подойдет или надо больше? Какое лучше сечение провода использовать.

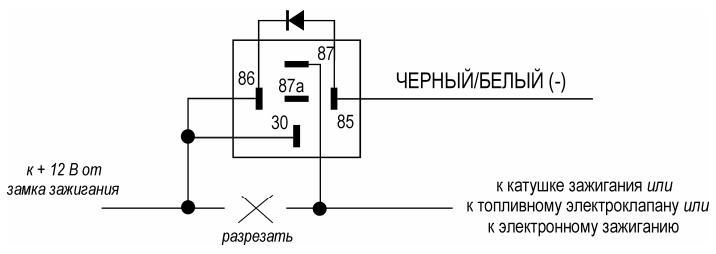

....немного добавлю:поставить диод,для исключения дребезга контактов, параллельно обмотке реле(в приведённой схеме обратить внимание только на диод,катод на плюс подключить главное,остальное не имеет значения):Цитата:
Сообщение от Папа Карло
Вложение 788390
Rem от ГУ или Процессора!Цитата:
Сообщение от Alpine1
Правильно ли я понял?
85 rem от процессора. 86 масса от кузова. 30 rem к усилителем
Не правильно,нужно освоить работу реле,в первую очередь,смотрите пост №34 в теме:Цитата:
Сообщение от Alpine1
http://magnitola.org/voprosy-ot-novi...omobile-4.html
Ну не уж то ты до сих пор не понял логику и принцип работы этой мега схемы )))Цитата:
Сообщение от Alpine1
85 и 86 это контакты катушки реле.
Соответственно тебе нужно чтоб реле включалось от источника, ПО какого, будь то ГУ, будь то процессор, т.е. устройство выдающее управление +12в на исполнительные устройства, коим у тебя теперь будет реле.
FFZ, хорошо,что о прошивке вопросы пока не возникли.,:good:Цитата:
