Dragster DAB-2075(Prolodgy Control) возможны ли доработки?

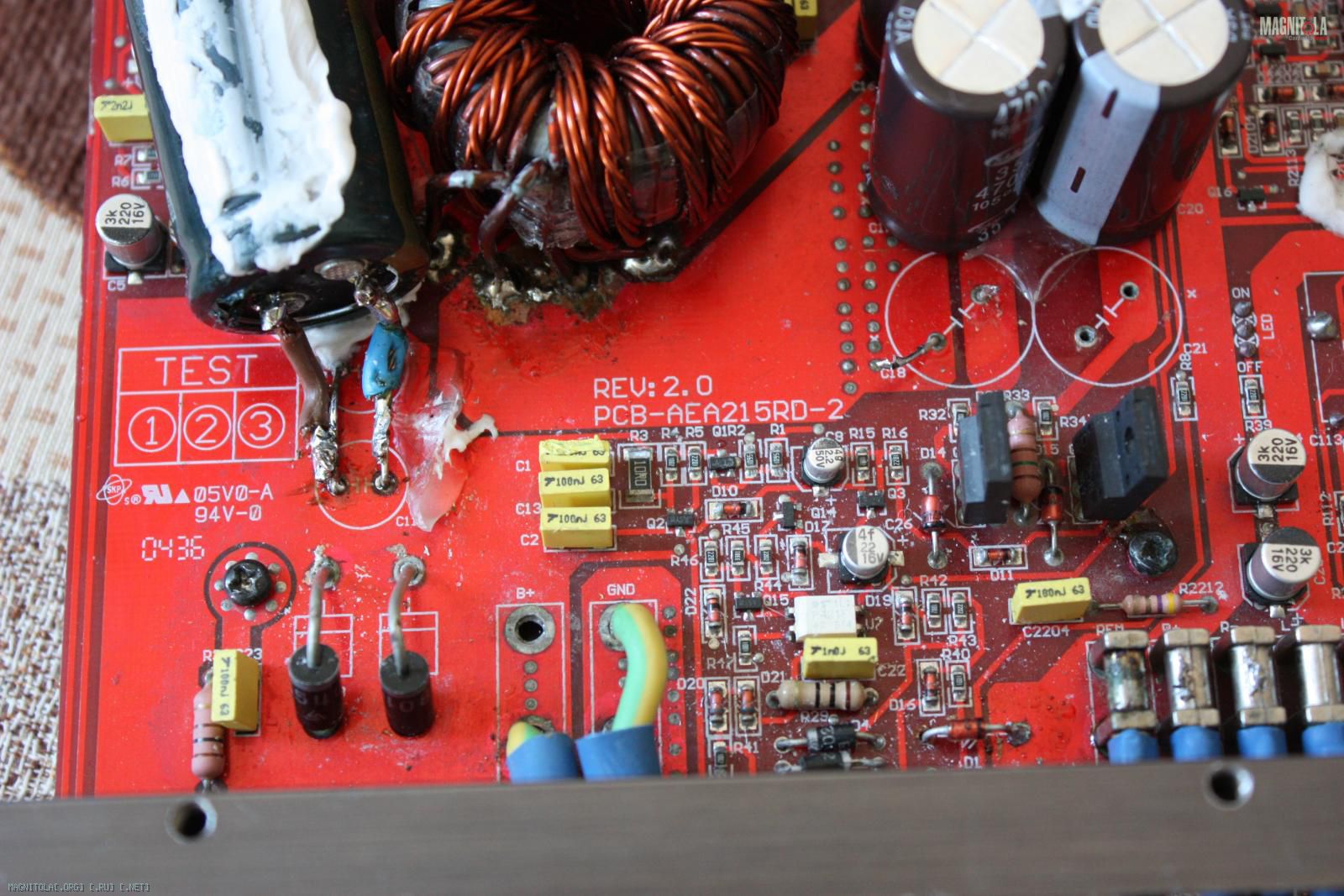

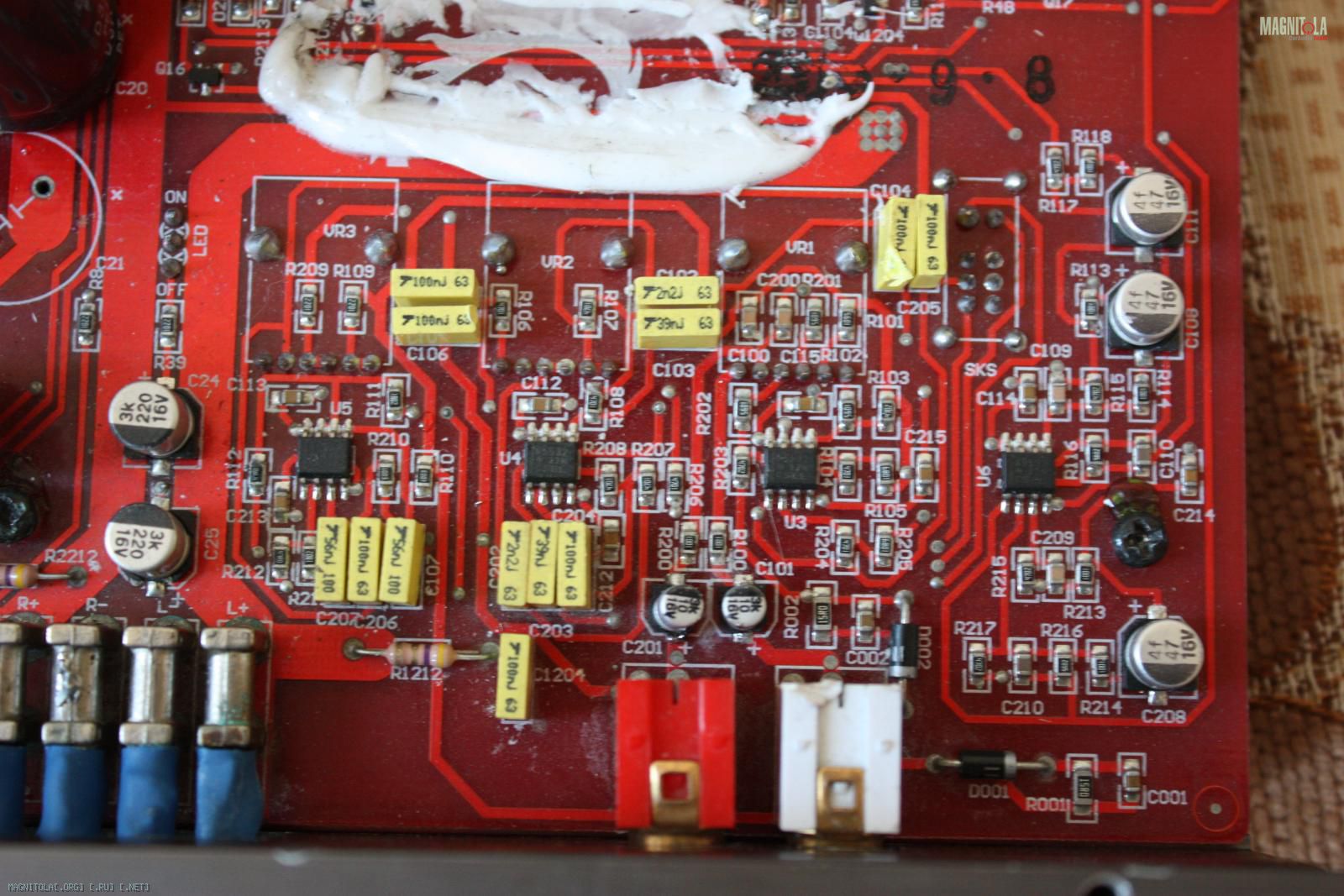

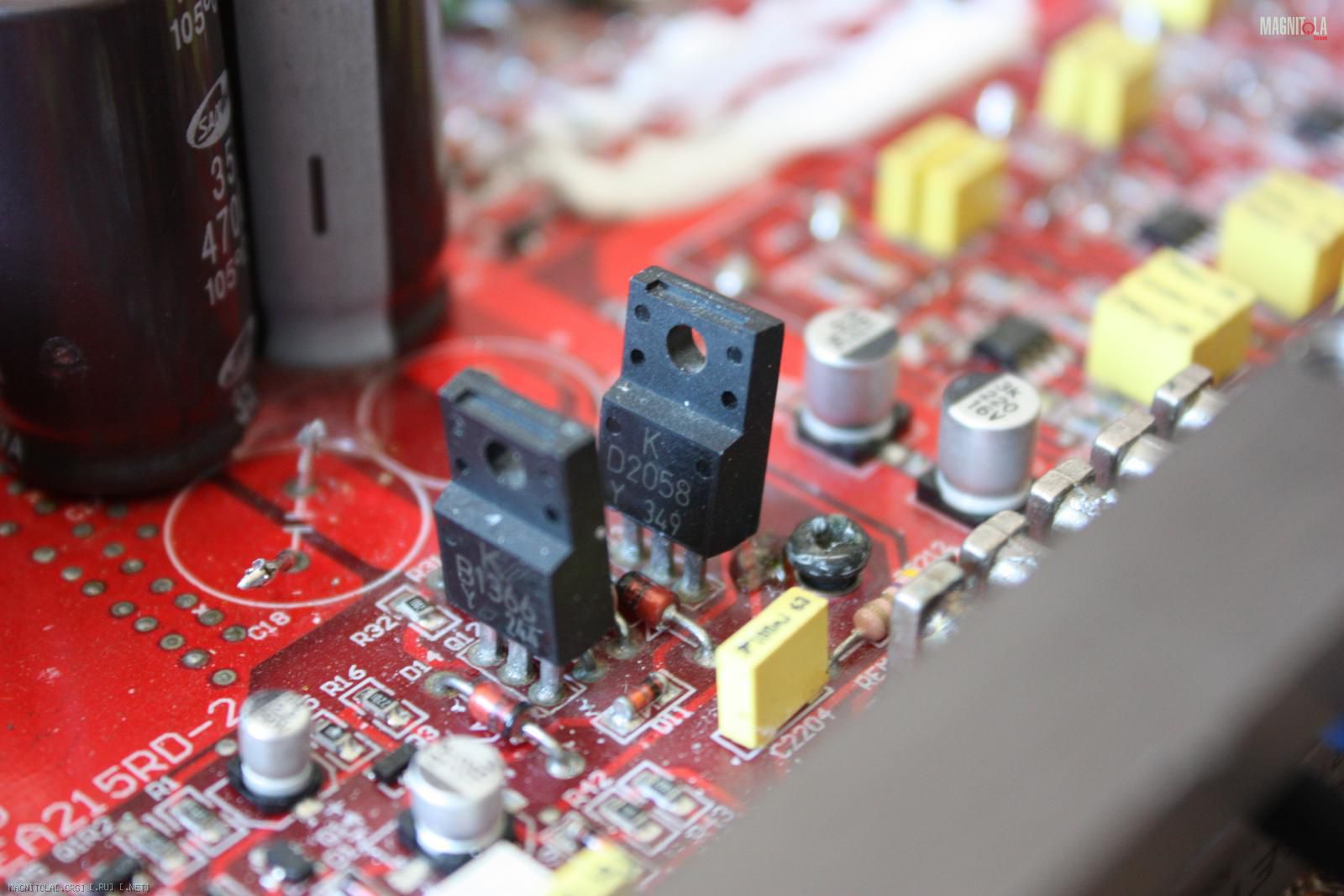

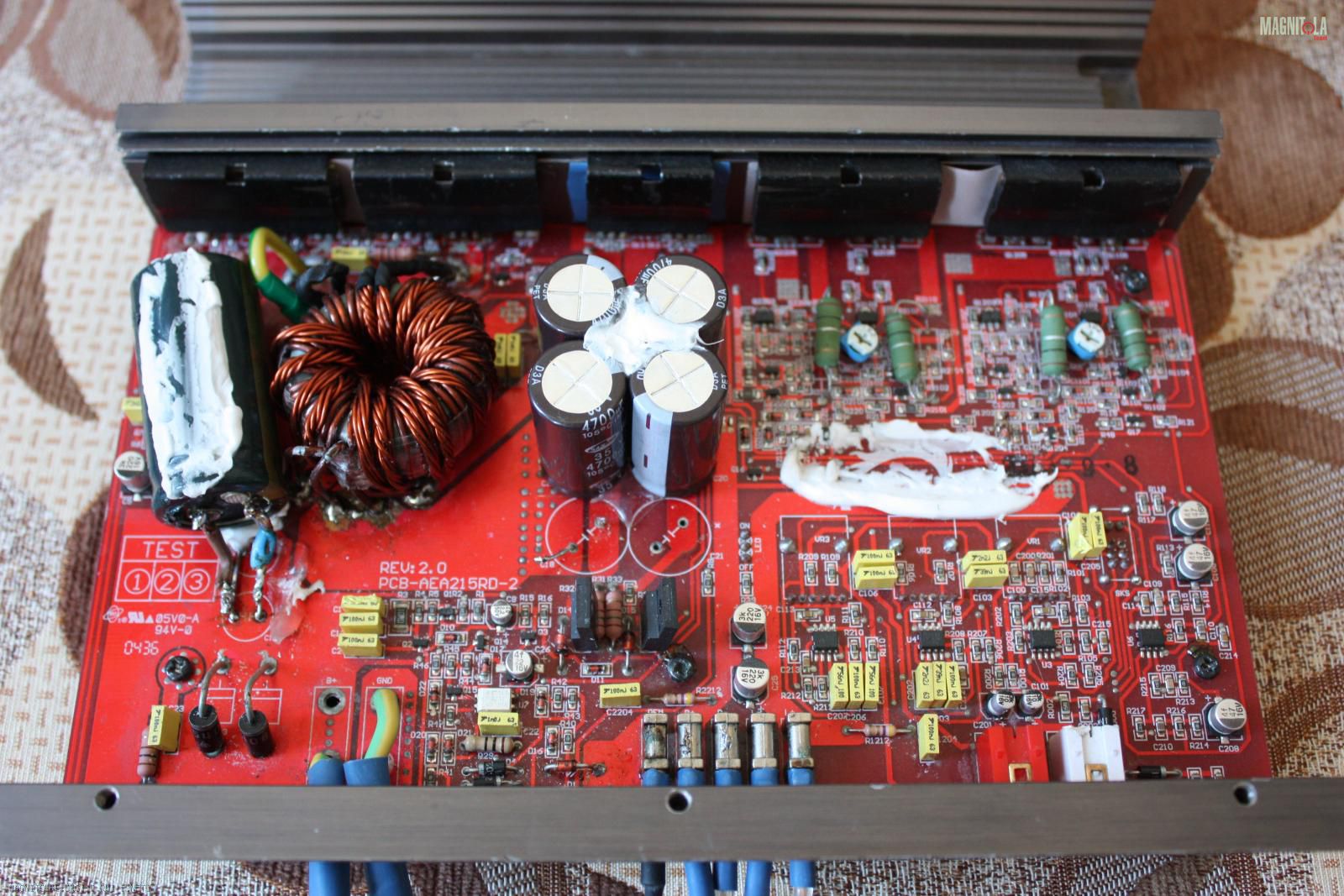

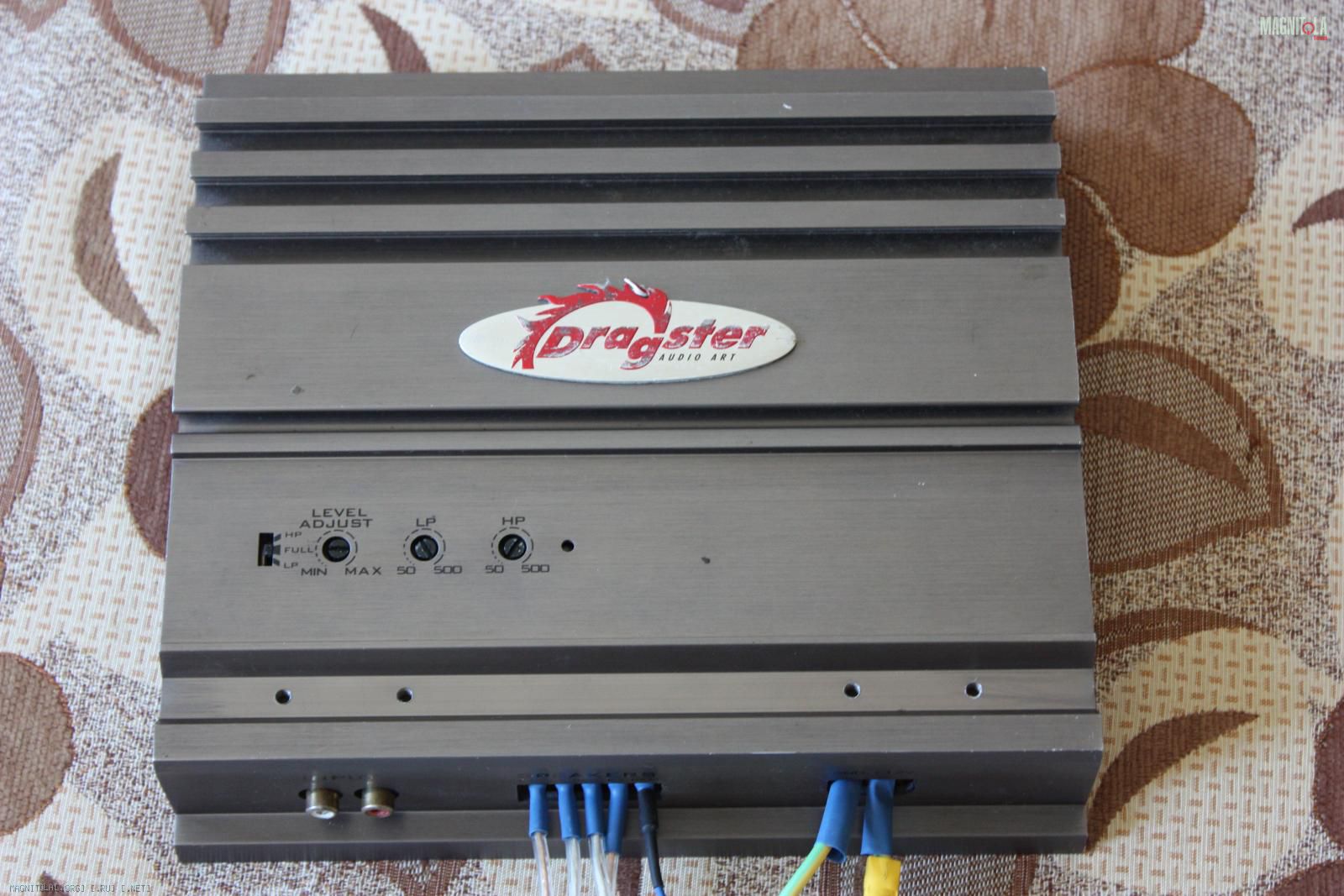

Всем привет!это моё первое сообщение на форуме.не судите строго.Вдохновлённый проектами товарища FFZ начал запускать руки в усилители что попадаются под руками).Fusion fbs-602 перенёс операции по твику.и прокаченный месяц играет в авте.Нашёл у отца в деревне под слоем вековой пыли вот это-Вложение 818328Вложение 818330Вложение 818332Вложение 818334Вложение 818336Вложение 818338 Опытные не ругайте за все безобразия,что на плате всё исправляемо.Шимка под большой зелёной банкой SG3525.Под металлическими скобами полевики по два в плече irf z44n.диодная сборка по средине между полевиками и выходниками f1b2ccl/f1b2cal .выходные пары tip 35c tip36c,ОУ-N5532.Не первый вечер читаю форум.по этому усю не нашёл инфы.Что можно сделать как сделать.Больше всего интересует как осуществить настройку токов покоя и нулевого потенциала на выходах.ну и возможность замены ёмкостей в УМ.Очень буду признателен за дельные советы.Схема прилагается от Prolodgy Control2202.вроде всё совпадает кроме некоторых названий компонентов.Кстати играет мощней чем Fusion 602 на порядок.Задавайте вопросы обо всём расскажу.Вложение 818346

Если кто подскажет в какую тему обратиться лучше .тому скажу спасибо!))

Чуть больше пары лет назад, я уже обсуждал вопрос твика девайсов серии DAB с дядь Федей aka FFZ. В принципе,усь самодостаточный и глобальным переделкам его подвергать смысла нет.
По поводу того,как регулировать токи покоя дядь Федя уже отписывался http://magnitola.org/vysshii-pilotaz...ak-4-90-a.html

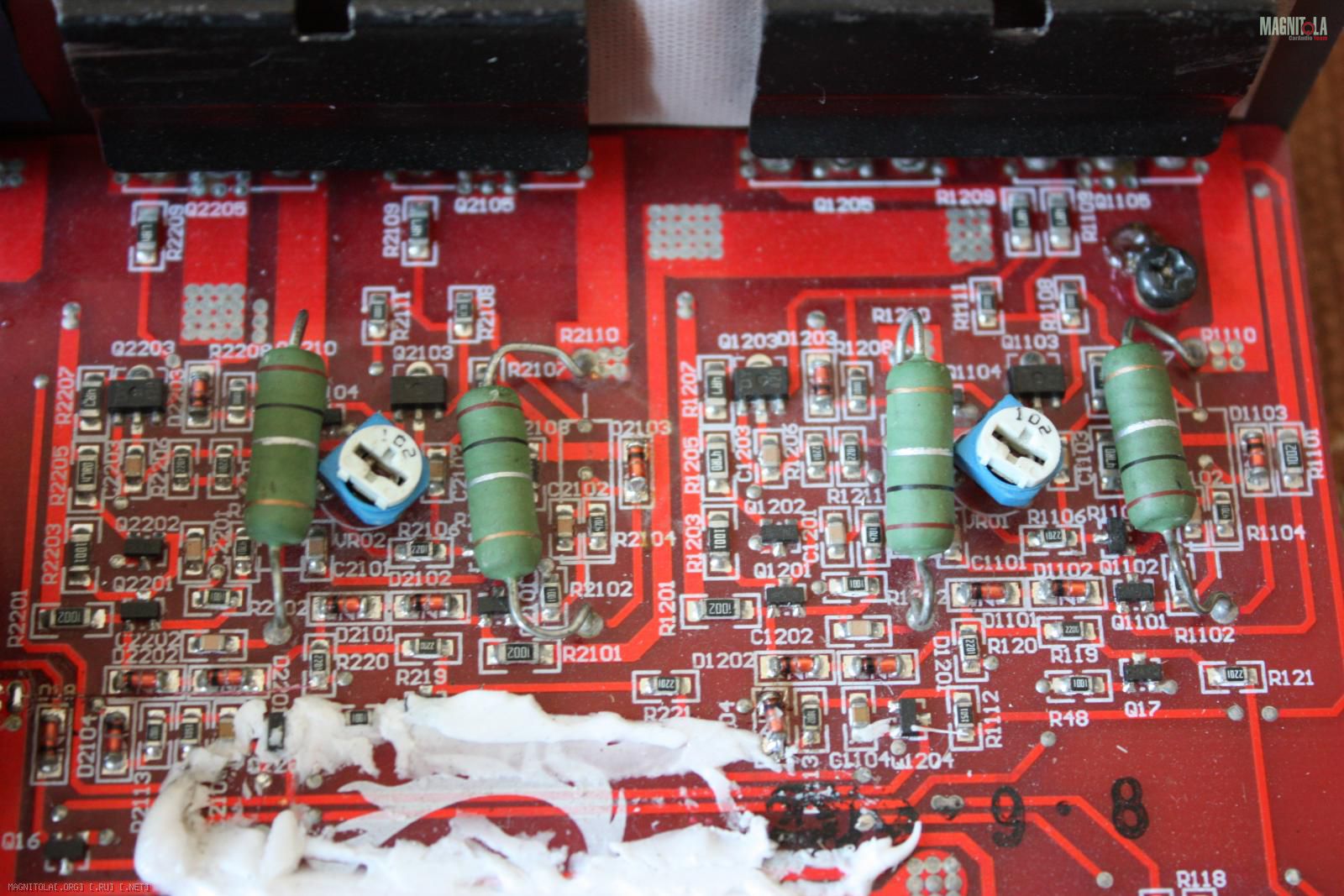

Облегчение то какое)я уж думал никто внимания не обратит.Спасибо вам большое.обнадёжили.в принципе я и хотел услышать что усилитель не полное г..сечас поставил в авто. планируется использовать в режиме full на весь диапазон.бас сейчас полностью устраивает плотный разбираемы ноты как и хотел.но вот по высоким нет прозрачности, да и самого верхнего как будто нет по ушам долбит шелест.это я к чему.Дядя Фёдор в теме про твик "Мистери 4 по 75 на пару вечеров".http://magnitola.org/vysshii-pilotaz...idanii-11.html меняет номинал ёмкостей на входе УМ и т.д. мотивируя это тем ,что от них зависит на сколько усиляет по нижнему ,а на сколько по верхнему.Так вот возможно ли как то провести аналогию .и вытварить такое с DAB-ом.На счёт "Твик Ural AK 4.90" у него схемотехника вроде не похожая.как бы догадаться вместо каких ставить переменные резисторы,что бы регулировались ТП.извините за много вопросов.накопилось) что регулируют два переменника на фото возле оконечников?

Цитата:

---

Сообщение от Move

что регулируют два переменника на фото возле оконечников?

---

...те самые,токи покоя....,

я так и думал но когда их крутил крайний раз токи не менялись .мерял на эмиттерах.(на правых ногах если в лицо смотреть.ноль показывает.может туплю))

---------- Сообщение добавлено 22.07.2015 в 11:27 ----------

Цитата:

---

Сообщение от Pterodon

Чуть больше пары лет назад, я уже обсуждал вопрос твика девайсов серии DAB с дядь Федей aka FFZ. В принципе,усь самодостаточный и глобальным переделкам его подвергать смысла нет.
По поводу того,как регулировать токи покоя дядь Федя уже отписывался http://magnitola.org/vysshii-pilotaz...ak-4-90-a.html

---

Ищу поиском ни где разговоров касательно доработок нет.в основном эти модели перепродают друг другу))

---------- Сообщение добавлено 22.07.2015 в 16:42 ----------

Хорошо.оставим его в покое.

Цитата:

---

Сообщение от Move

я так и думал но когда их крутил крайний раз токи не менялись .мерял на эмиттерах.(на правых ногах если в лицо смотреть.ноль показывает.может туплю))

---

Так кто же так измеряет?!.Измеряется падение напряжения на эмиттерных резисторах выходного каскада. Потом при помощи номинала сопротивления(которое стоит в этой цепи).Далее,по закону Ома вычисляется ток покоя выходного каскада.

резисторы на эмиттерах 2 по 0,1 кОм.дело в том что так я делал на своём фьюжике 602.ставлю щупы на эмиттеры пар транзисторов допустим 2,6 мВ, ТОК Покоя=2,6/0,2кОм=13 мА.или мне замерять нужно перед сопротивлениями ,а не после???

Цитата:

---

Сообщение от Move

резисторы на эмиттерах 2 по 0,1 кОм

---

Похоже Вам теорию нужно немного почитать.Такое сопротивление не ставится в данной цепи,ведь 100 Ом,уж слишком большое будет.0,1-0,22 Ом вполне для этого будет достаточным,вплоть до 0,47Ом.,

Пардон ...каждый по 0,1 Ом.тогда
