Вопрос по сигналу на дополнительные усилители.

Комбинированный просмотр

  1. #1
    Энтузиаст Стажер
    Репутация Репутация
    Репутация: 300
    Регистрация
    16.02.2016
    Город/село
    екатеринбург
    Сообщений
    15
    Спасибо (Раздал)
    3
    Спасибо (Получил)
    2
    Автор

    Отвечено: Re: Вопрос по сигналу на дополнительные усилители.

    Цитата Сообщение от gena60 Посмотреть сообщение
    Dimmas82, обратите на это внимание

    Dimmas82,подумайте над этими направлениями и у Вас всё получится.
    Благодарю за ответ!! Все принципы построения я уже неоднократно изучил и ни сколько не спорю с их правильностью, однако бывают частные случаи у конкретных индивидуумов которые требуют нестандартного мышления. Из всего сказанного в пост 79 отличия в том что у меня нет заземления на высоком входе- толко 4 пин разъем( динамики). И экраны на корпус не заземлены. А на счёт конвектора я думал, но ведь де факто это тоже самое что и высокий вход уся. Понижающий уровень уже зашит в усь. Или я не прав?

    ---------- Сообщение добавлено 16.02.2016 в 23:47 ----------

    ]Реално саб 13 см?
    Спасибо за ответ и комментарии!!!

    Сколько там литров, примерно?
    Динамик саба правда маленький) завтра Зафотаю
    Литров 15-20, но справа меньше там СПб стоит. Опять же сфотаю
    Непонятно, лучше нарисовать
    Отдельный разъем на магнитоле В . От него идут провода на усилок- это динамики обычные высокие.


    По картинке получаетсяС1 - Line Our LR и т.д. Да все верно опечатался


    По картинке REM на С2 опять же
    Ну рем это идет как бы в идеале на антенну а в колодке с1 как раз амплифаер тобишь усилитель по нашему))

    Если один усь играет, то и другой должен. Либо неисправность линейного выхода №1.
    Надо №2 напрямую попробовать.
    Пробовал и писал напрямую не играет. Поет только если через первый включать.


    Какой то странный №2, или подключаете не туда, или вообще он в ауте.
    Рабочий10050 %


    Обычно так защита усилителя работает. А №2 все таки живой, но странный.
    Защита уся я знаю как работает. Но тут сигналы взяты ДО штатного усилителя, грубо говоря сразу после майфуна. По сему работоспособность штатного уся нас особо и не волнует)

    Не отключается он никогда.
    А что это тогда?

    Нестандартная голова - нестандартные "линейки".
    Вот и я про тоже((. Может вскрыть и попробовать выпаять после первого фильтра?

    Странно все это , погасить выход усилителя 100Вт без гвоздя в розетку проблематично, но неизвестно, как формируется линейный вход-выход на Супре...
    Всё же работает и хорошо когда высокий выход напрямую подан на низкий вход первого уся и потом передан тюльпанами на второй! Работает но до определенного момента


    Регулятог ГЕйН обычно резистор на 50 кОм иногда ставится прямо по входу, с чего он сгореть должен?. Даже микросхема простейшее ограничение по входному напряжению имеет.

    А вообще тяжело столько много букв читать.
    Картинки смотреть легшэ.[/QUOTE]
    Постараюсь.
    Только сегодня расстроившись комментариям которые поступали днем перед Вашим и предыдущим, снял нафик СПб и отдал товарисчу. Но это дела не меняет сигнала доброго как не было так и нет.
    Пользуясь случаем прошу прощения за свои прежние комментарии если они кого обидели! Просто считаю если про что то говорить то по делу а не просто так сказать : вы все сделали неправильно потому что руки кривые и денег нет на нормальные компоненты!


  2. "
    Цитата Сообщение от Dimmas82 Посмотреть сообщение
    все это через штатный усилитель Bose.
    Dimmas82, обратите на это внимание.С ШГУ идёт балансный выход на штатный усилитель.Далее скажу так:на фото(в описании) приведена стандартная схема подключения ГУ Blaupunkt,причём выход на саб находится на ISO разъёме питания.Не факт,что на разъёме С1 есть полноценный линейный выход, скорее всего его там просто нет.
    Цитата Сообщение от Dimmas82 Посмотреть сообщение
    подумал я подал с параллельных сиганалов задних динов на вход уся №1 линейного сигнал через тюльпаны -ого как запело
    Этого категорически делать не советую-хорошо,что не подпалили вход усилителя в этой горячке.
    Цитата Сообщение от Dimmas82 Посмотреть сообщение
    Парни выручайте!! Чего я тут вообще наделал а??
    Смотрите тему, в посте №79:
    http://magnitola.org/voprosy-ot-novi...omobile-8.html
    ...смысл подключения усилителя через Mystery MAD-HL остаётся неизменным,даже к ШГУ по высокому уровню сигнала.

    Dimmas82,подумайте над этими направлениями и у Вас всё получится.
    Цитата Сообщение от Dimmas82 Посмотреть сообщение
    Все компоненты работают по отдельности как и положено.

    После прочтения съесть!

    Это ГУ уже сделано взамен штатной,но её подключение требует изменений в авто,исключив штатный усилитель.,"


  3. #2
    Ушел в ППЛ Начальник кадров
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1294044
    Регистрация
    13.11.2012
    Город/село
    Москва
    Сообщений
    23,741
    Спасибо (Раздал)
    37506
    Спасибо (Получил)
    38781
    Полученные ответы: 427

    Re: Вопрос по сигналу на дополнительные усилители.

    Цитата Сообщение от Dimmas82 Посмотреть сообщение
    Понижающий уровень уже зашит в усь. Или я не прав?
    К сожалению Вы не правы в этом.Нужно понимать,что есть усилители,которые на это рассчитаны(использовать РСА по высокому уровню),но их процент минимален.Я не думаю что это есть в этом бюджете,кроме отдельного подключения по данному входу,как здесь слева на панели:
    Нажмите на изображение для увеличения
Название: DSCN4531.jpg
Просмотров: 0
Размер:	178.1 Кб
ID:	948054


  4. #3
    Авторитет Мастер-приемщик
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 659198 Аватар для chu0037
    Регистрация
    03.11.2014
    Город/село
    Россия-Орёл/Абхазия-Гулрипш ;)...
    Сообщений
    6,887
    Спасибо (Раздал)
    20492
    Спасибо (Получил)
    9672
    Полученные ответы: 131

    Re: Вопрос по сигналу на дополнительные усилители.

    Вы лично полностью проверили исправность КАЖДОГО ,отдельно взятого звена в инсталле(включая динамики,межблоки,усилители)и проверка показала,что каждый элемент исправен на ВСЕ 100%??? Питание,клеммы-там тоже всё как надо??? Судя по фото- в это верится с большим трудом в это не верится.
    Кстати,модель магнитолы вы ещё не указали до сих пор.


  5. #4
    Энтузиаст Стажер
    Репутация Репутация
    Репутация: 300
    Регистрация
    16.02.2016
    Город/село
    екатеринбург
    Сообщений
    15
    Спасибо (Раздал)
    3
    Спасибо (Получил)
    2
    Автор

    Re: Вопрос по сигналу на дополнительные усилители.

    Нажмите на изображение для увеличения
Название: IMG_20160217_111951.jpg
Просмотров: 0
Размер:	192.9 Кб
ID:	948364Нажмите на изображение для увеличения
Название: IMG_20160217_112031.jpg
Просмотров: 0
Размер:	243.8 Кб
ID:	948366Нажмите на изображение для увеличения
Название: IMG_20160217_112034.jpg
Просмотров: 0
Размер:	174.6 Кб
ID:	948368Нажмите на изображение для увеличения
Название: IMG_20160217_112107.jpg
Просмотров: 0
Размер:	235.2 Кб
ID:	948370Нажмите на изображение для увеличения
Название: IMG_20160217_112137.jpg
Просмотров: 0
Размер:	209.9 Кб
ID:	948372Нажмите на изображение для увеличения
Название: IMG_20160217_112202.jpg
Просмотров: 0
Размер:	220.3 Кб
ID:	948374Нажмите на изображение для увеличения
Название: IMG_20160217_112045.jpg
Просмотров: 0
Размер:	269.1 Кб
ID:	948378Нажмите на изображение для увеличения
Название: IMG_20160217_112056.jpg
Просмотров: 0
Размер:	164.5 Кб
ID:	948380


  6. #5
    Местный Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 126224 Аватар для Flatout
    Регистрация
    20.06.2011
    Город/село
    Волгоград
    Сообщений
    1,488
    Спасибо (Раздал)
    1402
    Спасибо (Получил)
    1356
    Полученные ответы: 20

    Re: Вопрос по сигналу на дополнительные усилители.

    Попробуйте отбросить землю.

    Нажмите на изображение для увеличения
Название: делитель.JPG
Просмотров: 890
Размер:	44.9 Кб
ID:	948806


  7. #6
    Энтузиаст Стажер
    Репутация Репутация
    Репутация: 300
    Регистрация
    16.02.2016
    Город/село
    екатеринбург
    Сообщений
    15
    Спасибо (Раздал)
    3
    Спасибо (Получил)
    2
    Автор

    Re: Вопрос по сигналу на дополнительные усилители.

    Цитата Сообщение от Flatout Посмотреть сообщение
    Попробуйте отбросить землю.

    Нажмите на изображение для увеличения
Название: делитель.JPG
Просмотров: 890
Размер:	44.9 Кб
ID:	948806
    прошу прощения за возможно глупый вопрос, но: а что это даст? проверить идет ли помеха по земле? ну наверное, да, потому как если тюльпаны вынимаем, помех нет. ну ил иобрезаем все кроме низких частот на усе, тоже помех нет. просто как будет в принцип сигнал передаваться без земли? п.с. с утра добавился пропорциональный скорости вращения вентилятора печки визг!)) и в плане рассуждения может попробовать спаять развязку типа: Mystery MAD-GL?? или лучше по питанию развязку строить?


  8. #7
    Местный Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 126224 Аватар для Flatout
    Регистрация
    20.06.2011
    Город/село
    Волгоград
    Сообщений
    1,488
    Спасибо (Раздал)
    1402
    Спасибо (Получил)
    1356
    Полученные ответы: 20

    Re: Вопрос по сигналу на дополнительные усилители.

    В своё время помучился с переходами с симметричной на несимметричную и обратно. Симметричная линия не терпит сигнальных токов по массе. Поэтому такие переходы делают с трансформаторами, или без лишней земли. Или простым делителем с одного плеча усилителя на массу, заодно переключатель фазы можно реализовать, или фильтр какой нибудь.


  9. #8
    Энтузиаст Стажер
    Репутация Репутация
    Репутация: 300
    Регистрация
    16.02.2016
    Город/село
    екатеринбург
    Сообщений
    15
    Спасибо (Раздал)
    3
    Спасибо (Получил)
    2
    Автор

    Re: Вопрос по сигналу на дополнительные усилители.

    Цитата Сообщение от Flatout Посмотреть сообщение
    В своё время помучился с переходами с симметричной на несимметричную и обратно. Симметричная линия не терпит сигнальных токов по массе. Поэтому такие переходы делают с трансформаторами, или без лишней земли. Или простым делителем с одного плеча усилителя на массу, заодно переключатель фазы можно реализовать, или фильтр какой нибудь.
    Убрал "лишнюю землю". стало еще хуже)). орет жужжалка в два раза сильнее, подключаем землю - тише... но все равно. обратил внимание. открываю дверь загорается лампа салона и добавляется жужжание по громкости пропорционально интенсивности свечения лампы (она у меня по тихоньку разгорается..). Дврь закрыл - пропадает.. Кароче ловим все что можно![COLOR="Silver"]

    Быть может правда попробовать линейыный шумоподавитель?


  10. #9
    Местный Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 126224 Аватар для Flatout
    Регистрация
    20.06.2011
    Город/село
    Волгоград
    Сообщений
    1,488
    Спасибо (Раздал)
    1402
    Спасибо (Получил)
    1356
    Полученные ответы: 20

    Re: Вопрос по сигналу на дополнительные усилители.

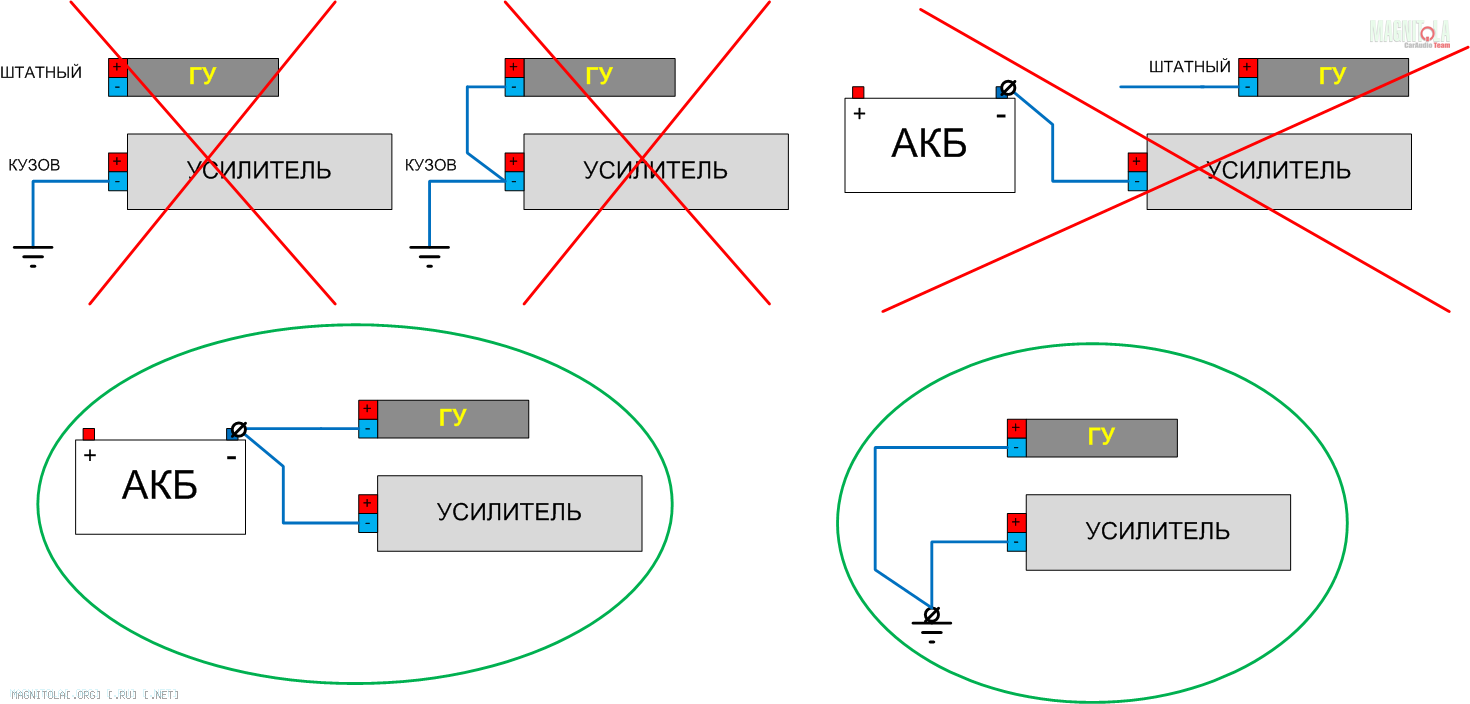

    Для начала надо свериться с теорией по подключению "минуса".

    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: ЗЕМЛЯ.png
Просмотров: 0
Размер:	70.8 Кб
ID:	948854

  11. #10
    Энтузиаст Стажер
    Репутация Репутация
    Репутация: 300
    Регистрация
    16.02.2016
    Город/село
    екатеринбург
    Сообщений
    15
    Спасибо (Раздал)
    3
    Спасибо (Получил)
    2
    Автор

    Re: Вопрос по сигналу на дополнительные усилители.

    Цитата Сообщение от Flatout Посмотреть сообщение
    Для начала надо свериться с теорией по подключению "минуса".
    ммм, у меня наверное верхний ряд крайнее справа подключение или нижний слева. ибо достоверно неизвестно как минус магн. подключен. возможно и к минусовой колодке на аккуме, возможно и через какие либо коннекторы в "косе", но точно не на кузов!

    ---------- Сообщение добавлено 18.02.2016 в 12:08 ----------

    Цитата Сообщение от Flatout Посмотреть сообщение
    Для начала надо свериться с теорией по подключению "минуса".
    А если попробовать методом исключений и обобщений и усилитель подключить помимо аккумулятора еще и параллельно на кузов в районе багажника? смысл будет?
