Установка Pioneer в Suzuki Grand Vitara
Добрый день!

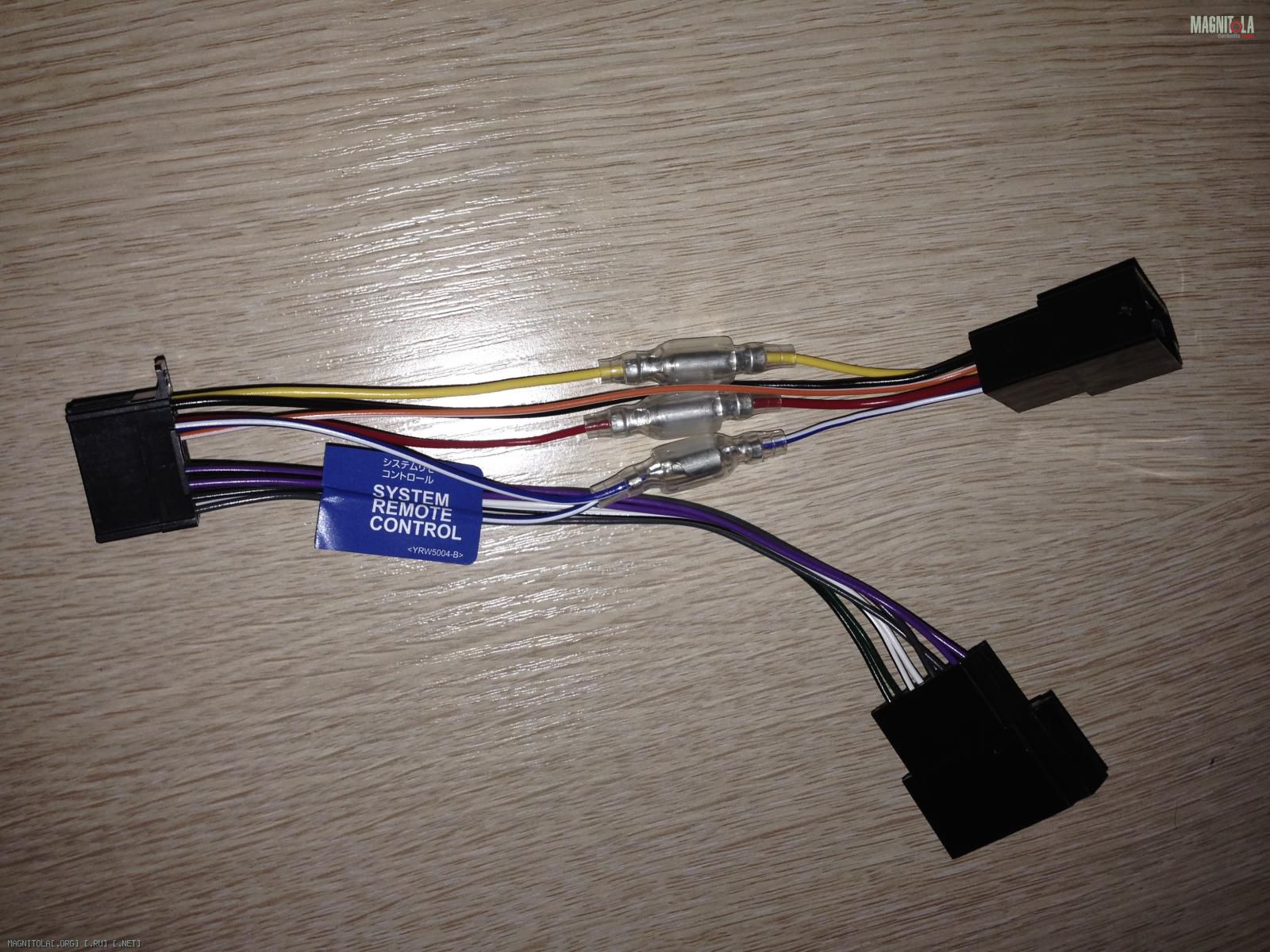

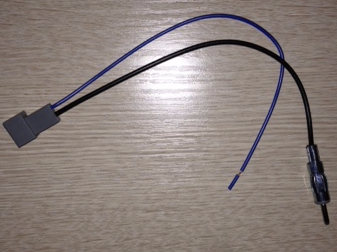

Есть автомобиль Сузуки Гранд Витара, ГУ Pioneer FH-X720BT и большое желание все это скрестить. Для установки купил ИСО переходник Intro HO-99 Вложение 950354 и антенный адаптер Intro ISO ANT-7 Вложение 950356.
Поскольку собираюсь ставить голову впервые, возникли вопросы.
1. По антенному адаптеру - надо ли соединять его синий провод с синим проводом ИСО переходника (ANT)?
2. По ИСО переходнику: в инструкции к ГУ указано, что

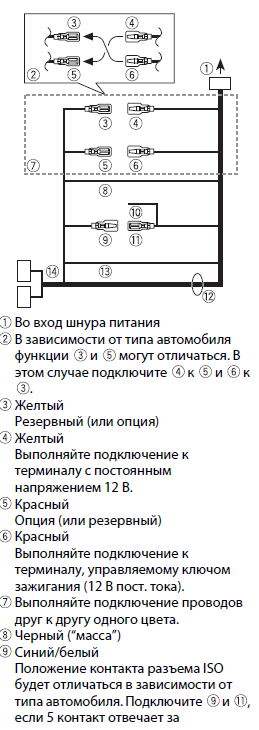

Вложение 950360

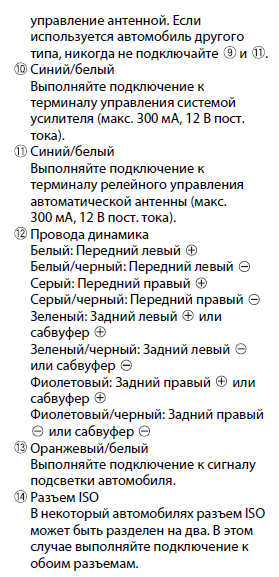

Вложение 950362
Что значит "в зависимости от типа автомобиля функции (3) и (5) согут отличаться?" Надо их соединять или нет?

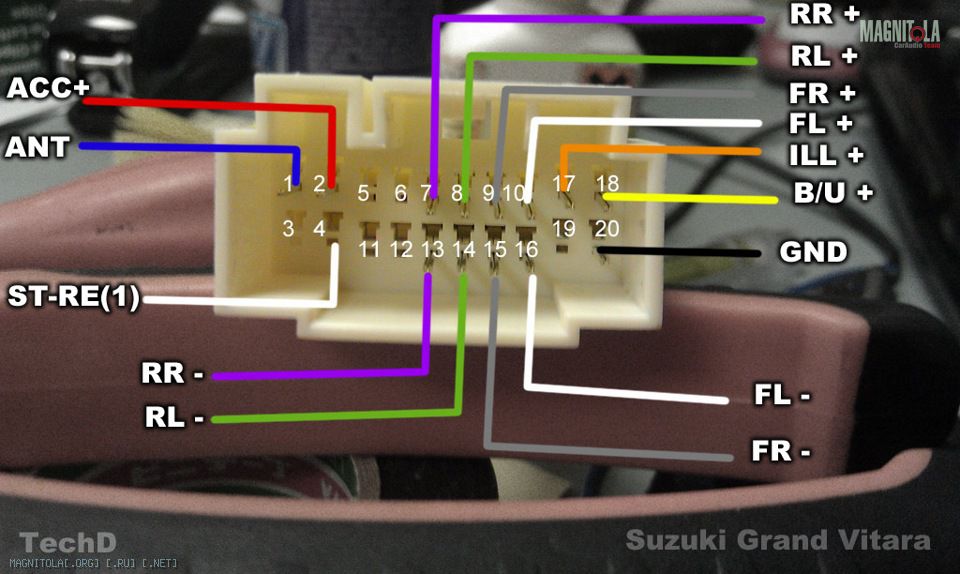

Что значит "если 5 контакт отвечает за управление антенной?" В схеме распиновки фишки автомобиля Вложение 950366 красный - это ACC+, то есть эти провода надо разъединить?
Буду благодарен за ответы на глупые вопросы.
Re: Установка Pioneer в Suzuki Grand Vitara
Цитата:
Сообщение от
Finewriter
По антенному адаптеру - надо ли соединять его синий провод с синим проводом ИСО переходника (ANT)?
Если у вас установлена активная антенна, то нужно.
Цитата:
Сообщение от
Finewriter Что значит "в зависимости от типа автомобиля функции (3) и (5) согут отличаться?" Надо их соединять или нет?
В некоторых авто желтый это красный, а красный это желтый :) Берем мультиметр (если нет его, то пойдет лампочка) и смотрим: на ГУ должно приходить по желтому проводу плюс постоянный (не зависит от положения ключа в замке зажигания), а по красному должен приходить плюс управляющий (плюс появляется после поворота ключа в замке зажигания). Т.е. нужно соединить провода так, что бы получилось как написан выше.
---------- Сообщение добавлено 21.02.2016 в 21:20 ----------
Цитата:
Сообщение от
Finewriter В схеме распиновки фишки автомобиля красный - это ACC+, то есть эти провода надо разъединить?
Тут не понял... в чем вопрос?
Re: Установка Pioneer в Suzuki Grand Vitara
aaw, спасибо за ответ!
Цитата:
Сообщение от
aaw Тут не понял... в чем вопрос?
В инструкции написано:
" (9) синий/белый
Положение контакта разъема ISO будет отличаться в зависимости от типа автомобиля. Подключите (9) и (11), если 5 контакт отвечает за управление антенной. Если используется автомобиль другого типа, никогда не подключайте (9) и (11)."
У меня 5 контакт (красный) - это ACC, т.е. питание при включенном зажигании. Получается, 9 и 11 надо разъединять?
Re: Установка Pioneer в Suzuki Grand Vitara
Re: Установка Pioneer в Suzuki Grand Vitara
Цитата:
Сообщение от
Finewriter aaw, спасибо за ответ!
В инструкции написано:
" (9) синий/белый
Положение контакта разъема ISO будет отличаться в зависимости от типа автомобиля. Подключите (9) и (11), если 5 контакт отвечает за управление антенной. Если используется автомобиль другого типа, никогда не подключайте (9) и (11)."
У меня 5 контакт (красный) - это ACC, т.е. питание при включенном зажигании. Получается, 9 и 11 надо разъединять?
Да получается разьединить, подключать выход на управление антенной нужно к синиму проводу на адаптере антенны купленом. А ваш 5- й контакт к красному проводу на пионере подключить.
Re: Установка Pioneer в Suzuki Grand Vitara
Цитата:
Сообщение от
Алексей алтай
Зря ты это предложил...
У меня к 99му заведено отдельное питание (с дистрибьютера питания усилков) + отдельно протянута земля (из общей точки, куда заведены земли с усилков и куда заведен силовой провод с минуса аккума) на штатную фишку ГУ без всяких переходников.
Кроме питания на штатную фишку заведен сигнал АСС и Ремоут для включения усилков.
Радиву не подключал в принципе, а потому что там с анетенной делать - х.з.
