Походу, это та колодка на шесть и есть силовая.Цитата:
Сообщение от gena60
Но понять где"+",где "-", где "ремоут" - можно будет после вскрытия.
Почему 6? Незнаю! Может двойное стерео!
Вид для печати
Походу, это та колодка на шесть и есть силовая.Цитата:
Сообщение от gena60
Но понять где"+",где "-", где "ремоут" - можно будет после вскрытия.
Почему 6? Незнаю! Может двойное стерео!
Так этого и сам жду,с подробным отчётом и фото.,Цитата:
Сообщение от Easton

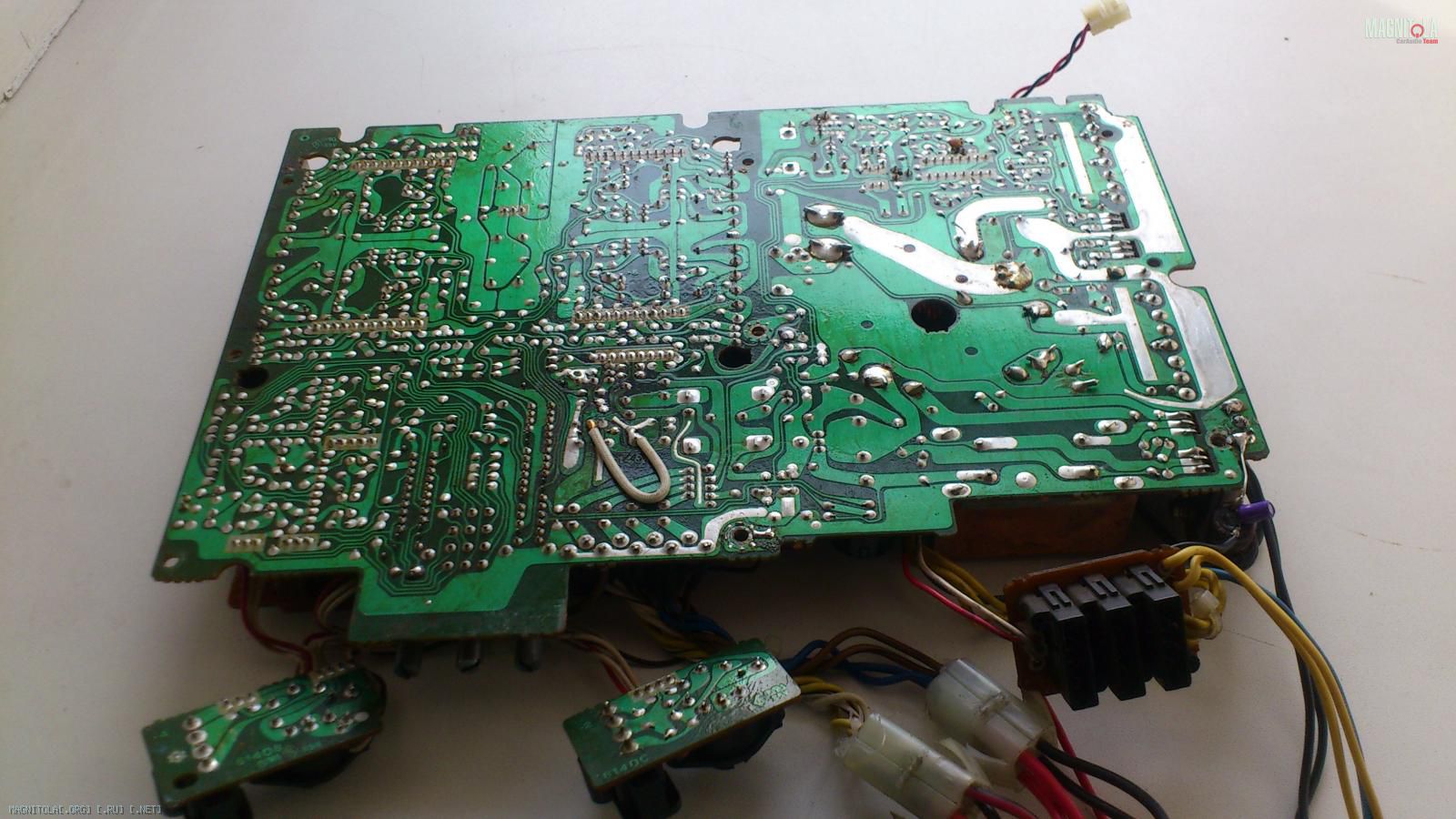

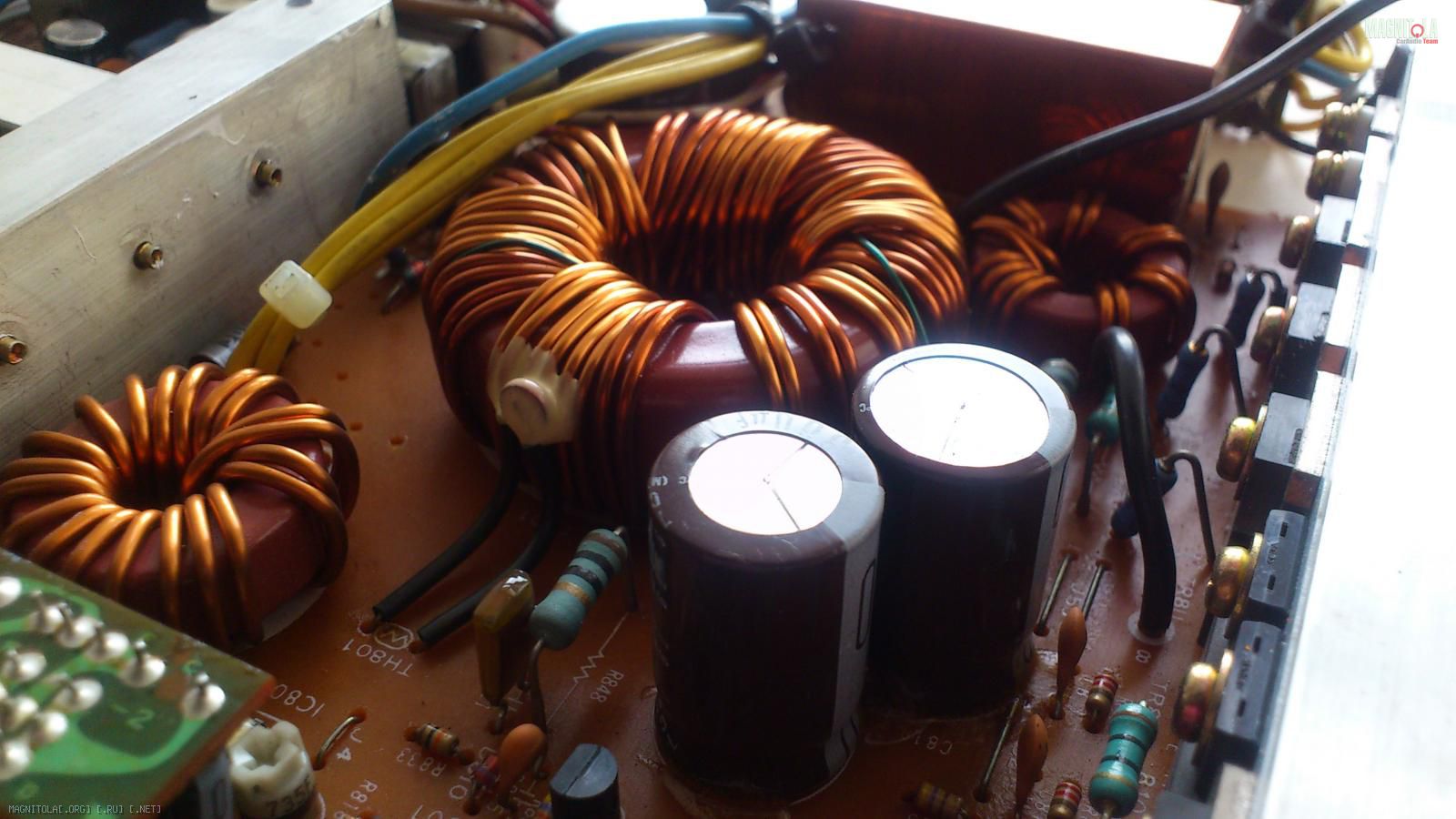

Вложение 969468Вложение 969470Вложение 969472Вложение 969474Вложение 969476Вложение 969478Вложение 969480Вложение 969482Вложение 969484Вложение 969486

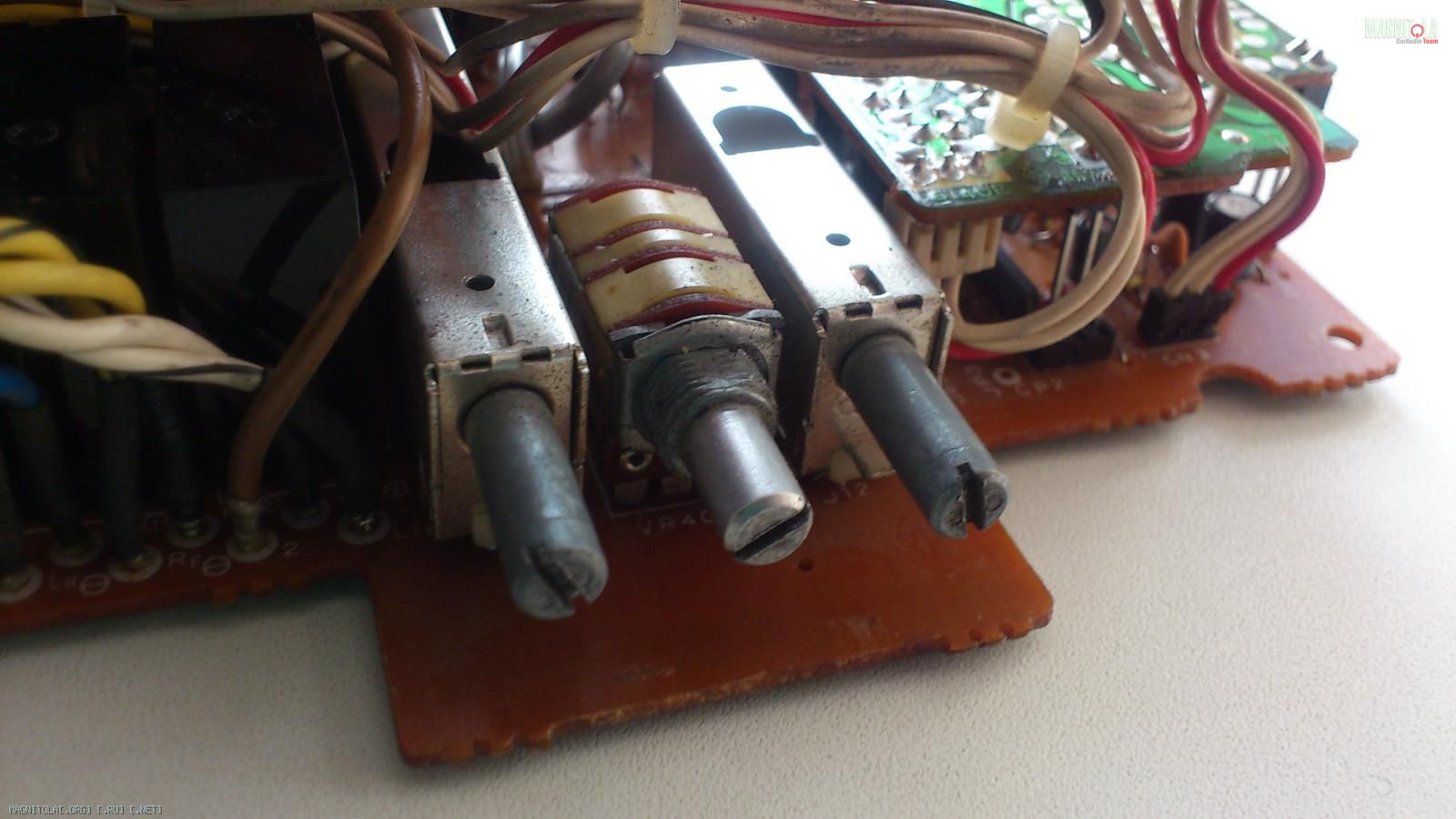

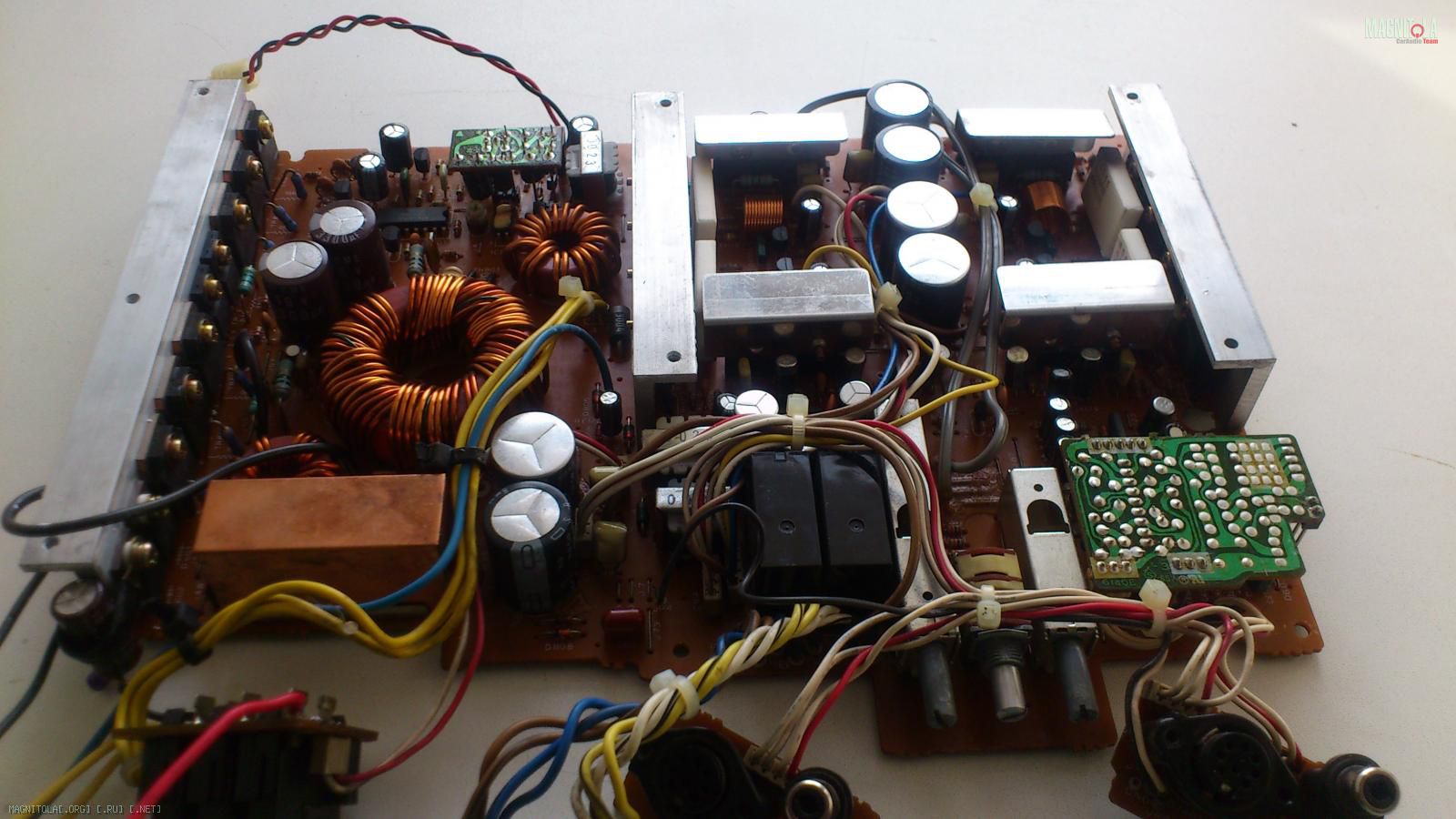

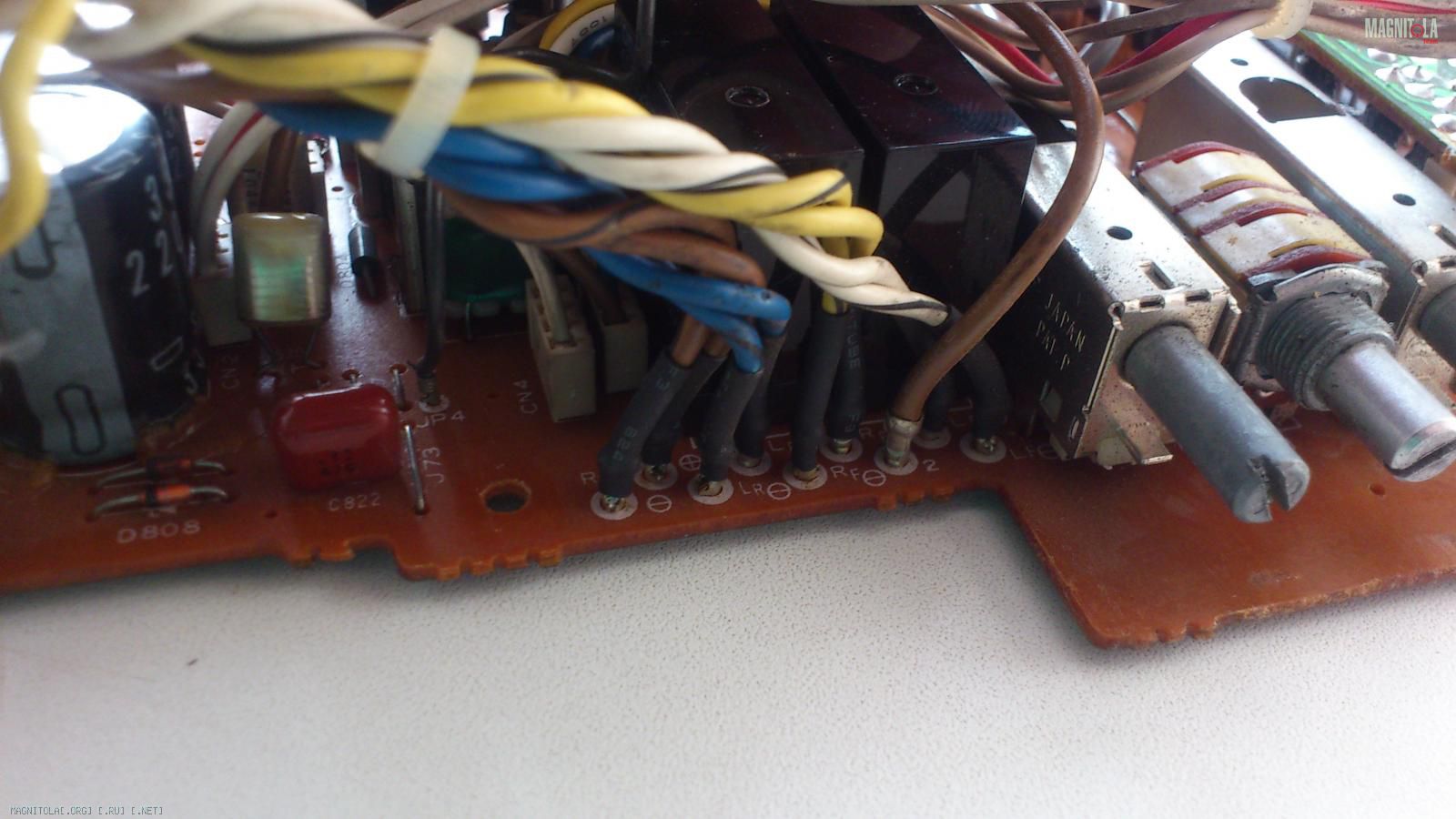

Раскидал усь... Немного фото. Если нужно что-то конкретное, пишите, сфоткаю.

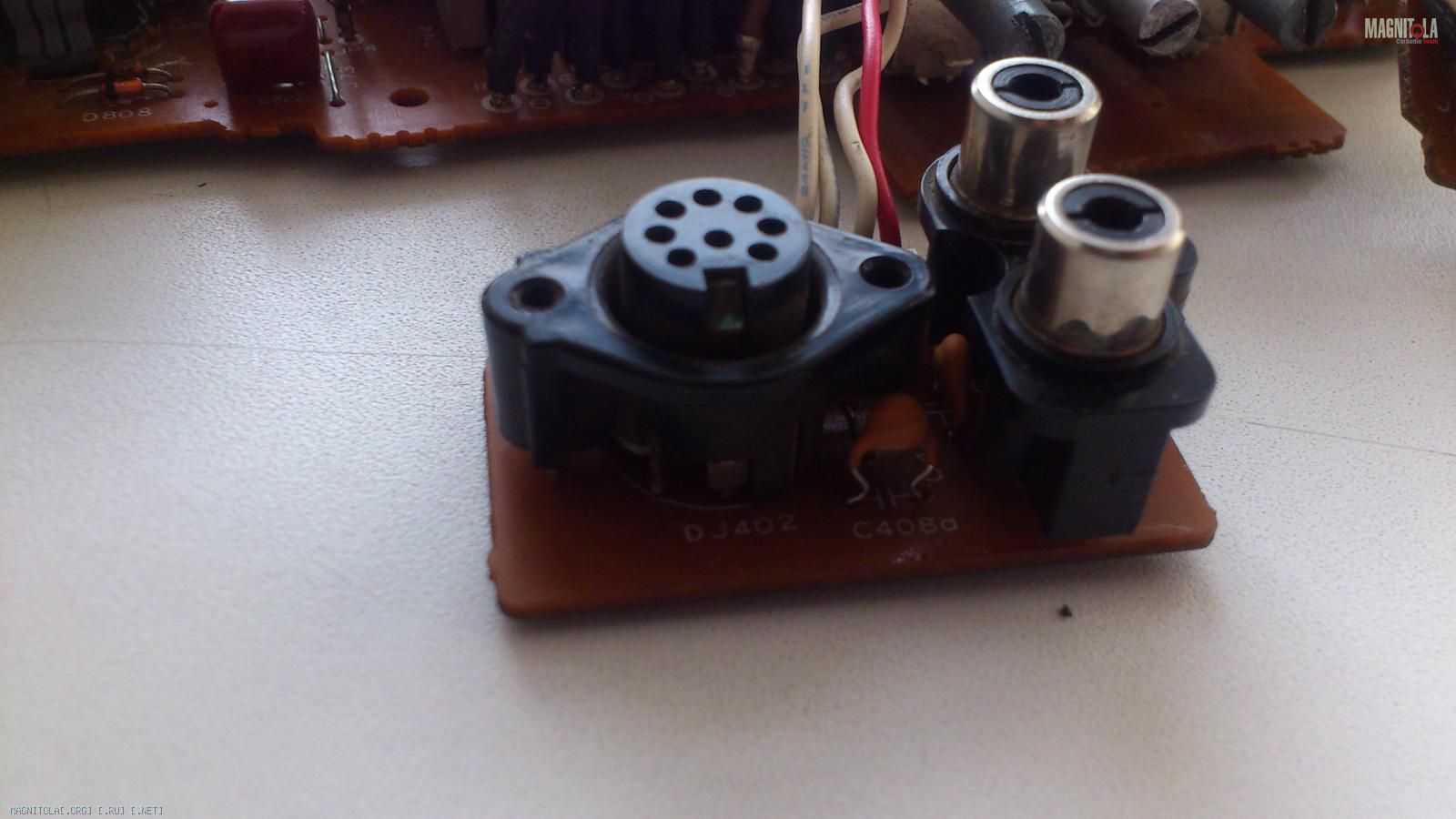

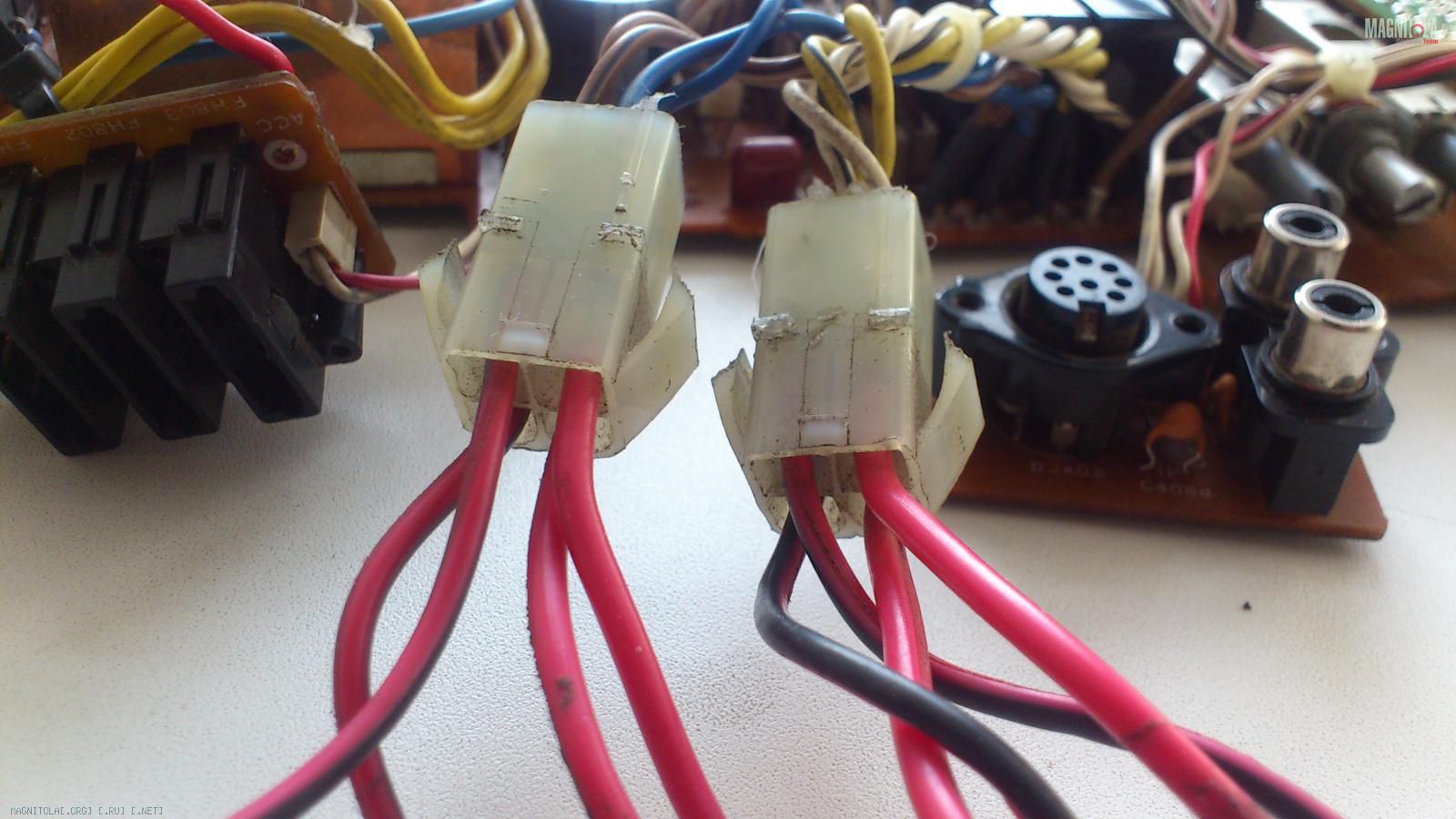

Акустические в фишках нарощены пайкой. Буду думать что-то с фишками либо еще что. Если есть мысли буду признателен и выслушаю их. RCA есть мысли к плате припаять и вывести провод сразу нужной длинны. МОжет еще на что-то стоит обратить внимание?
6 проводов, это 2 на минус, два плюс, 1 ремоут и 1 АСС, зачем правда не знаю. Вроде так )

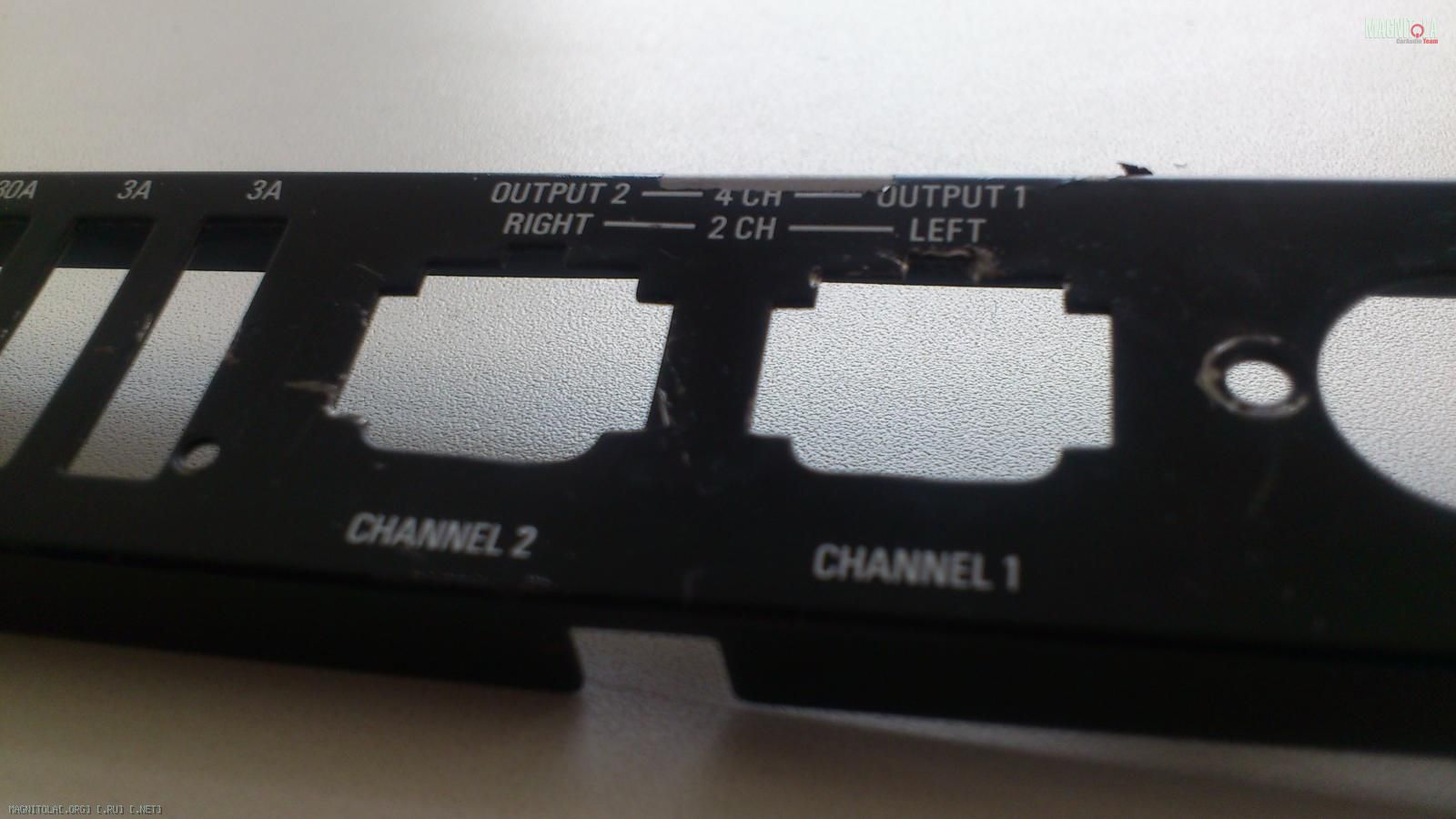

Hedik, Так в этом девайсе всё на плате подписано,а гугл переводчик подскажет в переводе.Хотя и так ясно:L-левый,а R- правый каналы.Всё просто и разобраться легко будет.С такими платами очень не сложно разобраться -хотелось,чтобы все бы производители так подписывали назначения проводов сегодня.,
НУ да, акустические все подписаны, да и не только они.Цитата:
Сообщение от gena60
Хотелось бы спросить на счет их вывода.
Вложение 969970
Вложение 969972
Вложение 969974

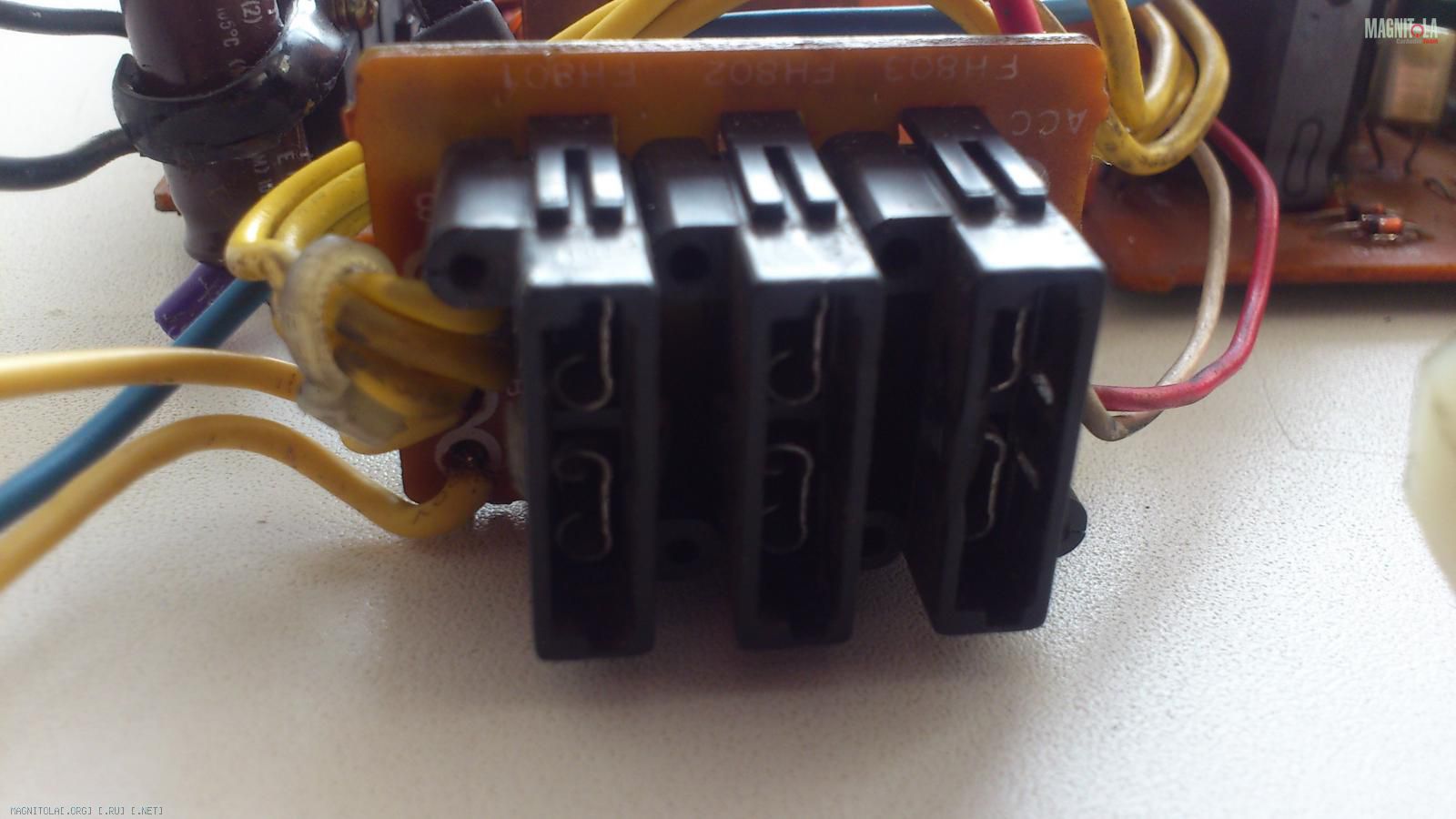

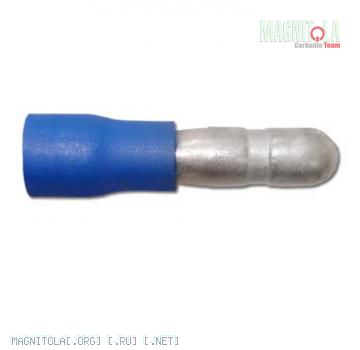

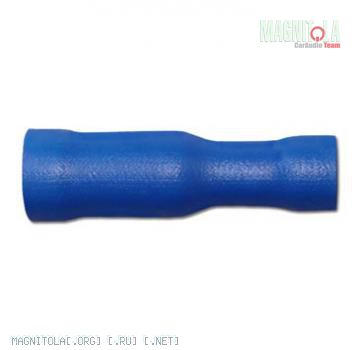

На первом фото видно, что к розетке цепляется вилка с коротким хвостом, на конце которых наконечники по типу тех что ниже на фото. ПОлучается на промежутке в 30 см, два соединения. Есть мысли выпаять старые провода и припаять теже 30 см, но минуя 1 соединение в розетке, просто через нее провод пропустить и обжать на конце коннектор. Если есть мыли как можно сделать лучше, проще и правильнее, готов выслушать.
Провода ПВ3 2,5 достаточно будет?
И Хотелось бы услышать советы по поводу его профилактики. Усилитель далеко не младенец и хотелось бы пока все разобрано, привести в порядок, если это нужно будет. НА что обратить внимание и что проверить в первую очередь?
Заранее спасибо
Ну ведь это обычные выходы заводского исполнения,можно и их применить,можно и на скрутке(надёжнее будет).Выбирать Вам,как это сделать лучше в системе.,Цитата:
Сообщение от Hedik
Немного новостей от пациента)
Режимы 1-2-3 как написал продавец такого же усилка с яхоо дают 2-3-4х канальные режимы. Помыв плату от канифоли и подключив усилок к магнитофону понял что работают в 3 режиме только 2 канала, в двух других тишина. Соответственно вопрос. Куда копать дальше, что посмотреть в первую очередь? Я его в принципе и покупал, чтобы познакомиться с устройством усилителей, но такой подставы от продавца не ожидал...
Коммутация по входу с одной пары РСА производится(это нужно, если один линейный выход в ГУ) - 3-канальный режим:2 динамика + саб. Возможно РСА не в те входы подключены на усилителе.Попробуйте к другим входам их подключить.,Цитата:
Сообщение от Hedik
РСА спецом 2 пары подключаю чтобы исключить этот вариант
