Alpine 3530 - Нужен мануал
День добрый.
Приобрел тут на послушать данный усилитель. Нет ли у кого мануала к нему. Старенький он и что-то поиски ничего вразумительного не дали.
Он 4-х канальный но можно включать в режиме 2 канала и 1 канал. Режимы просто пронумерованы 1-2-3. Что за какой отвечает непонятно, так же как и не понятно к какому из проводов коннектиться.
Заранее спасибо.
P.S. Методом научного тыка все узнаю конечно, но не здесь и сейчас.

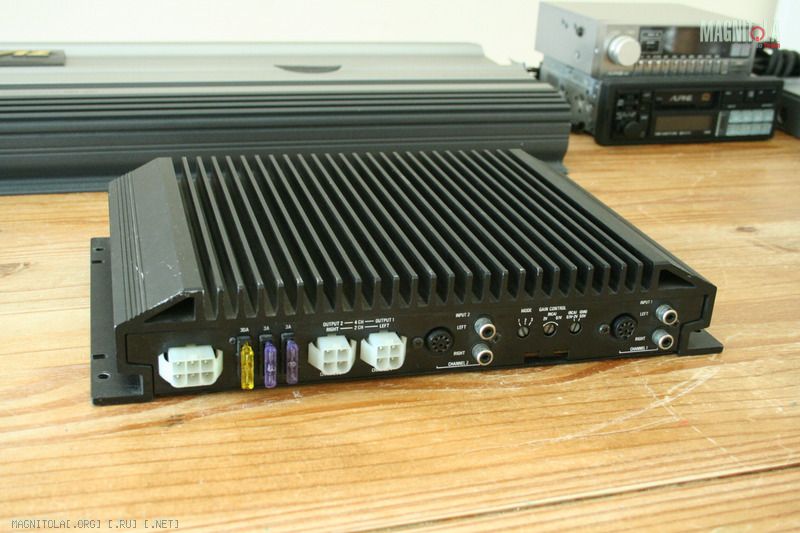

Вложение 968102Вложение 968104Вложение 968106
Фото с ибея. свой в еще не сфоткал, но от этого смысл не меняется...
Re: Alpine 3530 - Нужен мануал
Цитата:
Сообщение от
Hedik
Что за какой отвечает непонятно, так же как и не понятно к какому из проводов коннектиться.
Тогда вопрос:
-по какому входу планируется подключать усилитель: высокий уровень или РСА?!.,
Re: Alpine 3530 - Нужен мануал
Цитата:
Сообщение от
gena60 Тогда вопрос:
-по какому входу планируется подключать усилитель: высокий уровень или РСА?!.,
Rca конечно. И опять же там 2 пары rca. Через какие из них будет идти прием сигнала пока тоже под вопросом. На след неделе раскидаю его посмотреть что там внутри. Может станет попонятнее. Да и проверить что там понаделали горе мастера, которые вывели провода, чтобы не использовать родные розетки
Re: Alpine 3530 - Нужна инструкци
Вот здесь вроде как бесплатно можно загрузить >>>> либо здесь>>>>
Re: Alpine 3530 - Нужна инструкци
Цитата:
Сообщение от
Oldmers Вот здесь вроде как бесплатно можно загрузить
>>>> либо здесь
>>>>
Судя по сайтам это не то что нужно, да и заходил я на них, во всяком случае на второй точно
Re: Alpine 3530 - Нужен мануал
Цитата:
Сообщение от
Hedik Rca конечно. И опять же там 2 пары rca.

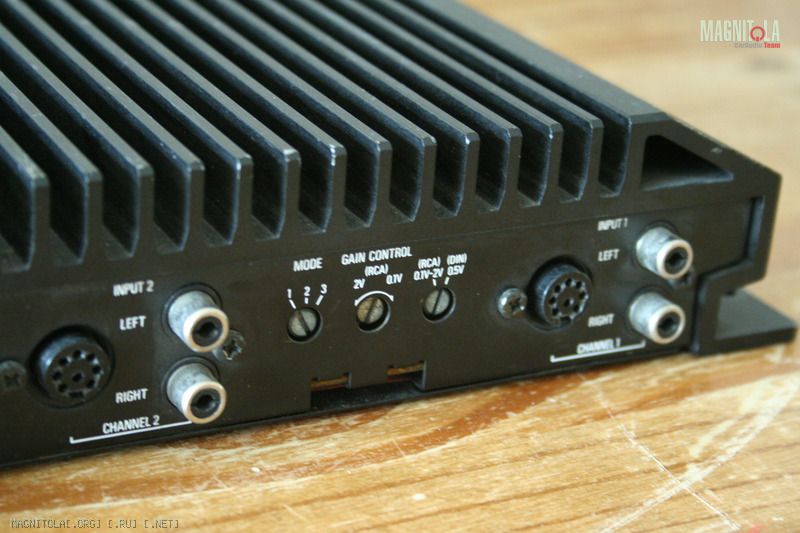

Так в этом и разбираться не нужно,всё указано на самой панели подключения РСА:
INPUT1 и INPUT2(это и есть вход усилителя),далее уже left and right(R,L) - означает правый и левый канал соответственно,т.е. все уже расписано и искать UM не нужно вовсе.,
Re: Alpine 3530 - Нужен мануал
Цитата:
Сообщение от
gena60 Так в этом и разбираться не нужно,всё указано на самой панели подключения РСА:
INPUT1 и INPUT2(это и есть вход усилителя),далее уже left and right(R,L) - означает правый и левый канал соответственно,т.е. все уже расписано и искать UM не нужно вовсе.,

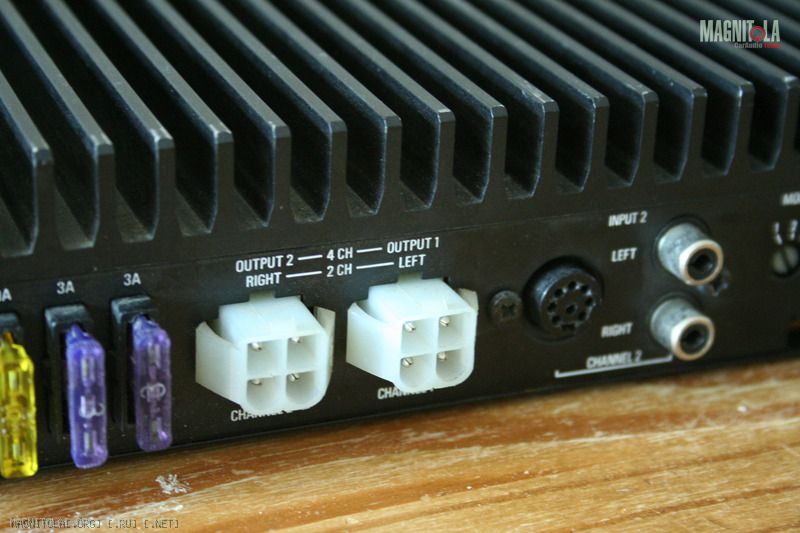

По этому аспекту мне все понятно, но есть небольшое но... Выходы усилителя. Там два сокета по 4 провода, итого 8. Все ничего когда усилитель работает на 4 канала. итого 8 выходов. Но когда усилитель работает мостом, то 2 пары заняты, только какие. А еще судя по всему он в монорежиме может работать, и куда в этом случае цепляться тоже непонятно.
Re: Alpine 3530 - Нужен мануал
Цитата:
Сообщение от
Hedik но есть небольшое но... Выходы усилителя
Раз есть в этом вопрос,который остался не решён,тогда где фото клемм на АС?!.,
Re: Alpine 3530 - Нужен мануал
Цитата:
Сообщение от
Hedik Он 4-х канальный но можно включать в режиме 2 канала и 1 канал. ...
На один канал это как?!!:dntknw:
Режимы 1-2-3 это переключатель режимов работы защиты усилителя. Они привязаны к количеству подключаемых нагрузок (динамиков).
1-2-3 это 4-х канальный; 2-х канальный + один мостом; два мостом.
Но вот какой какому принадлежит не разобрать.
Но так как это режимы работы защиты, то сам усилитель будет работать при любом положении переключателя.
Можно предположить что это коммутатор/сумматор входов.
Тогда 1-2-3: это сигнал берется с первой пары RCA или DIN; со второй ; с обоих.
Но это только практически можно проверить. Попереключать - послушать.
То что выведены провода оно наверное и лучше, потому как где взять колодки и как понять полярность сигнала непонятно.
---------- Сообщение добавлено 21.03.2016 в 00:26 ----------
Цитата:
Сообщение от
Hedik А еще судя по всему он в монорежиме может работать, и куда в этом случае цепляться тоже непонятно.
Вот здесь как раз трудностей нет.
Это обычная схема мостового подключения - когда "+" берется с одного канала, а "-" с другого.
А так как усилитель 4-х канальный, то получаем 2-х канальный, но с удвоенной мощностью.
Только почему моно? Все стерео. Он же 4-х канальный. Вот если бы мостовое подключение на 2-х канальном усилителе было, тогда действительно, моно.
Re: Alpine 3530 - Нужен мануал
Цитата:
Сообщение от
Easton Можно предположить что это коммутатор/сумматор входов.
Предполагать можно многое,но что думает сам автор - пока неизвестно.Усь копанный,поэтому реальное состояние без фото не оценить.А то насоветуем не то, в итоге.,
