Сам это видел и держал в руках,подтвержу - так исковеркать ГУ нужно,хотя оно в этом не нуждается.,Цитата:
Сообщение от A!exT

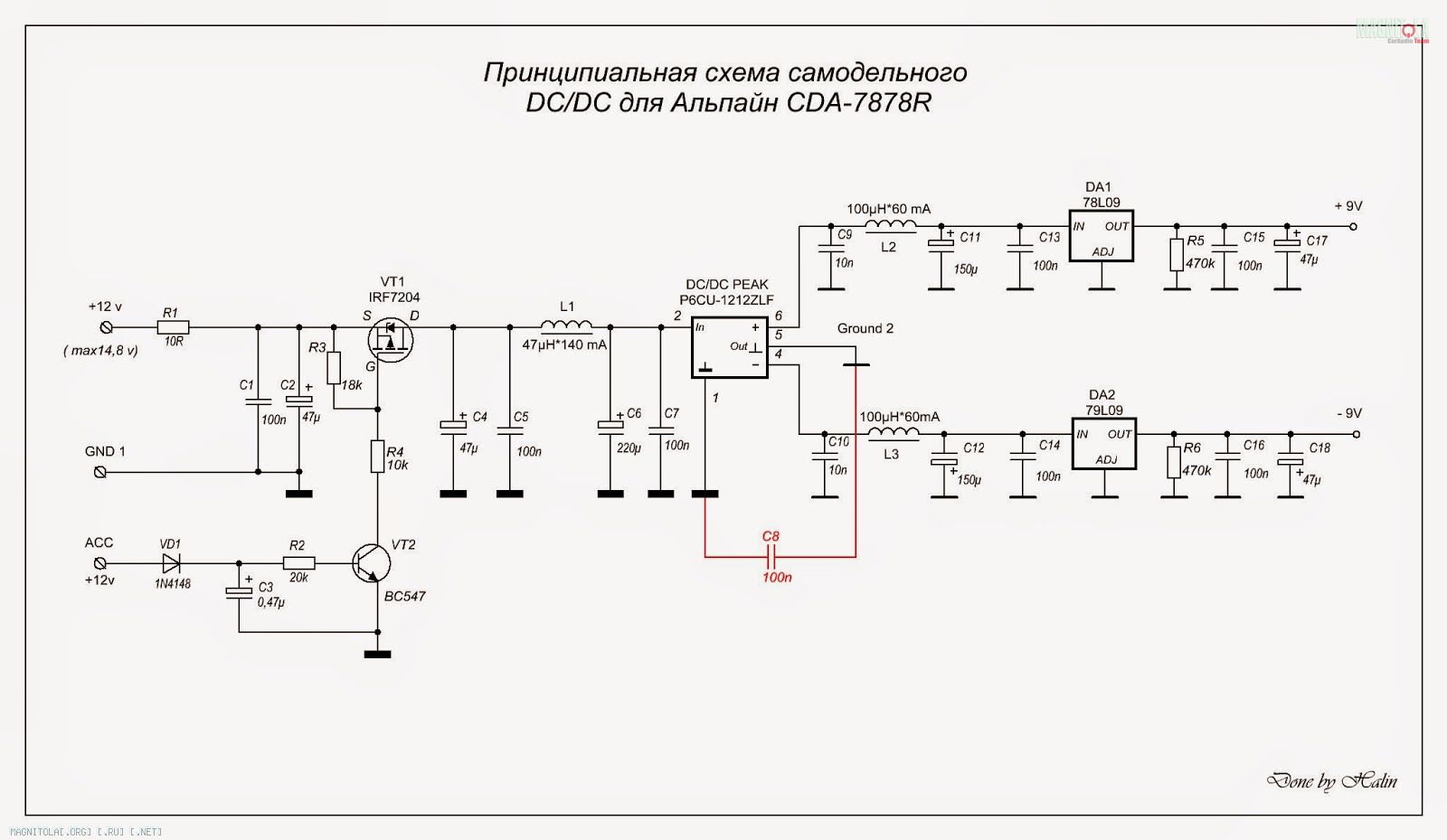

спасибо господа за помощь, остановлюсь я пока на этом вариантеВложение 1072818.

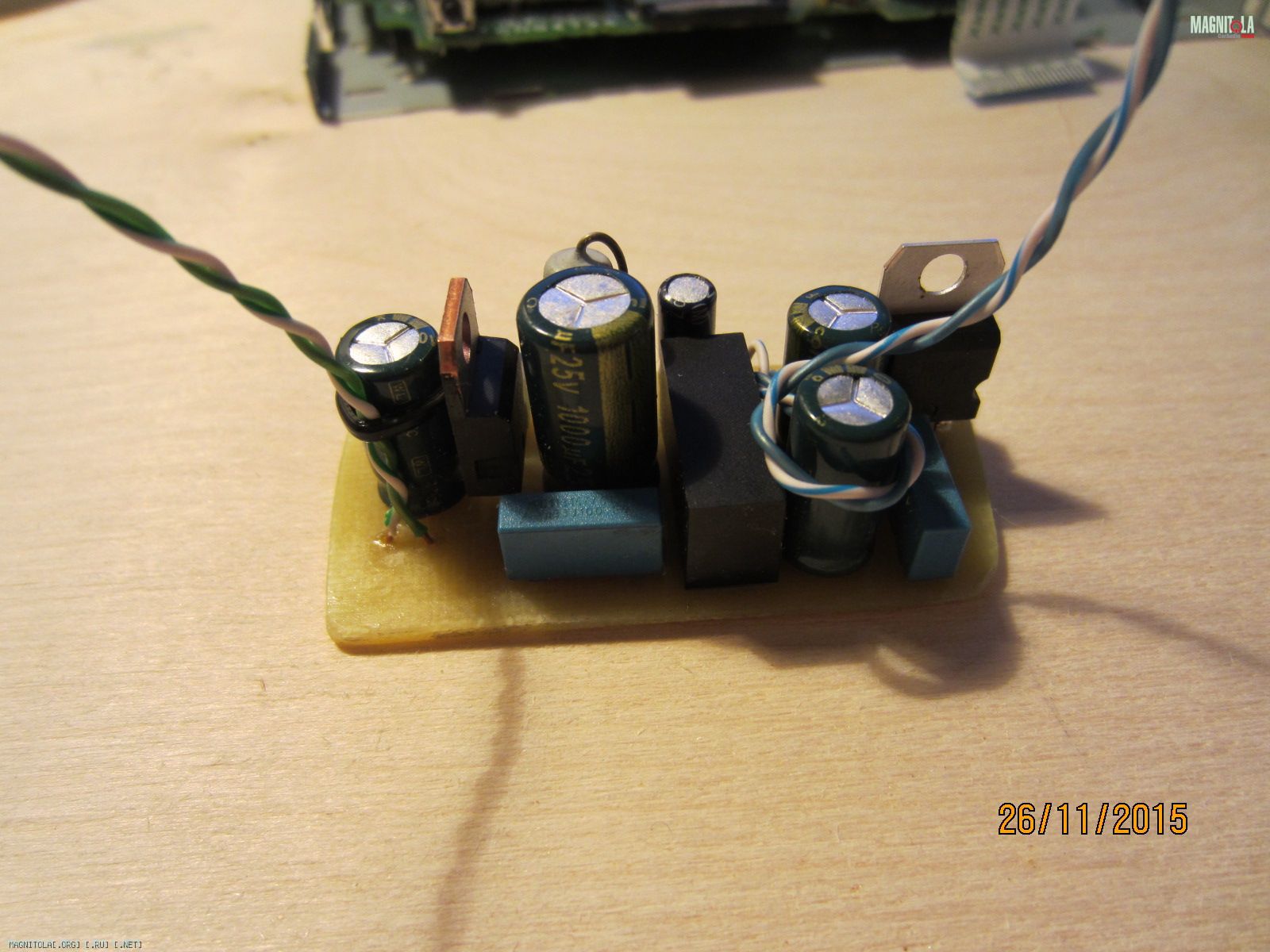

Вот так у меня получилось, правда не 88й , а 80й , схемка на вашу очень похожа.

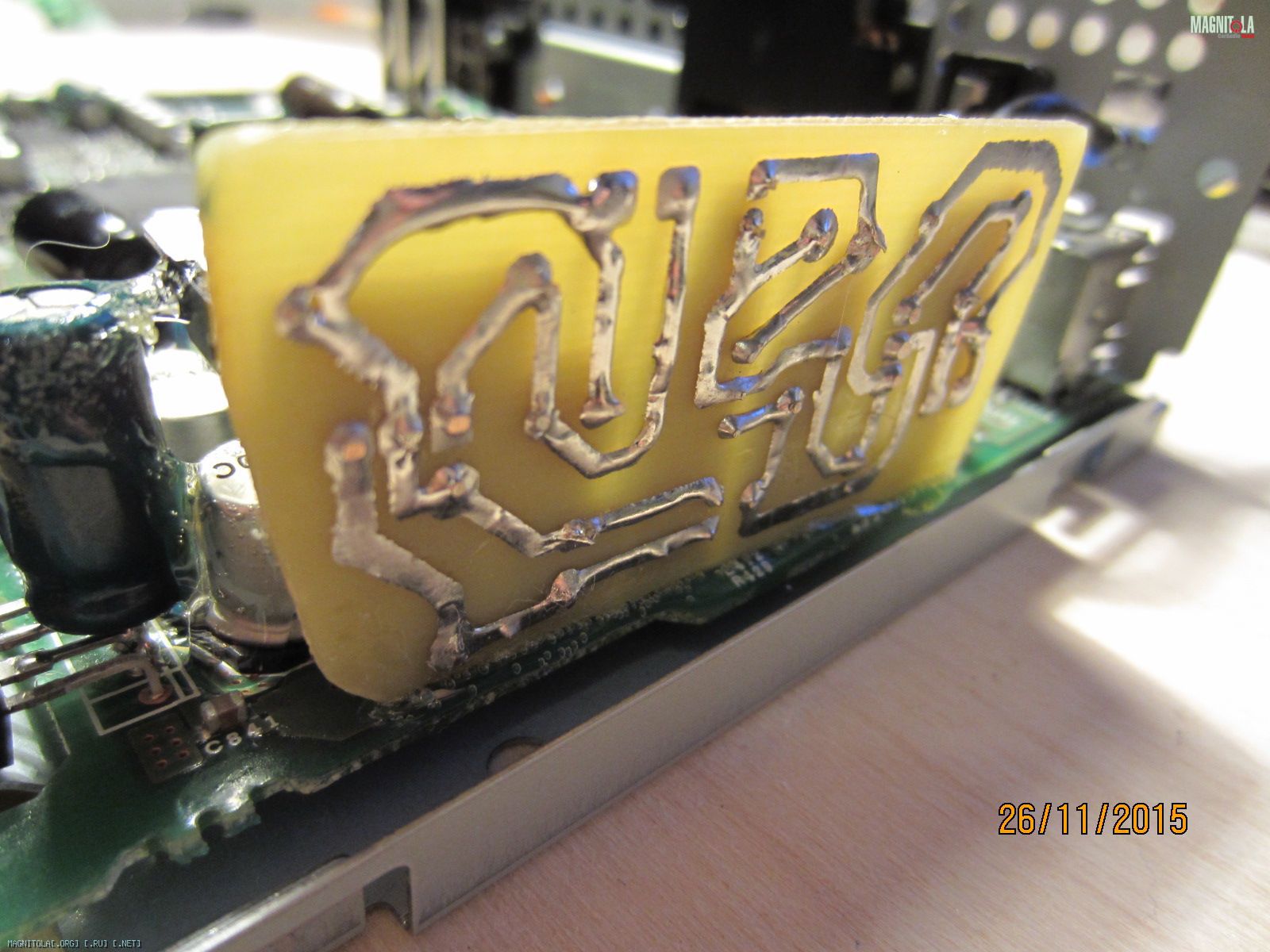

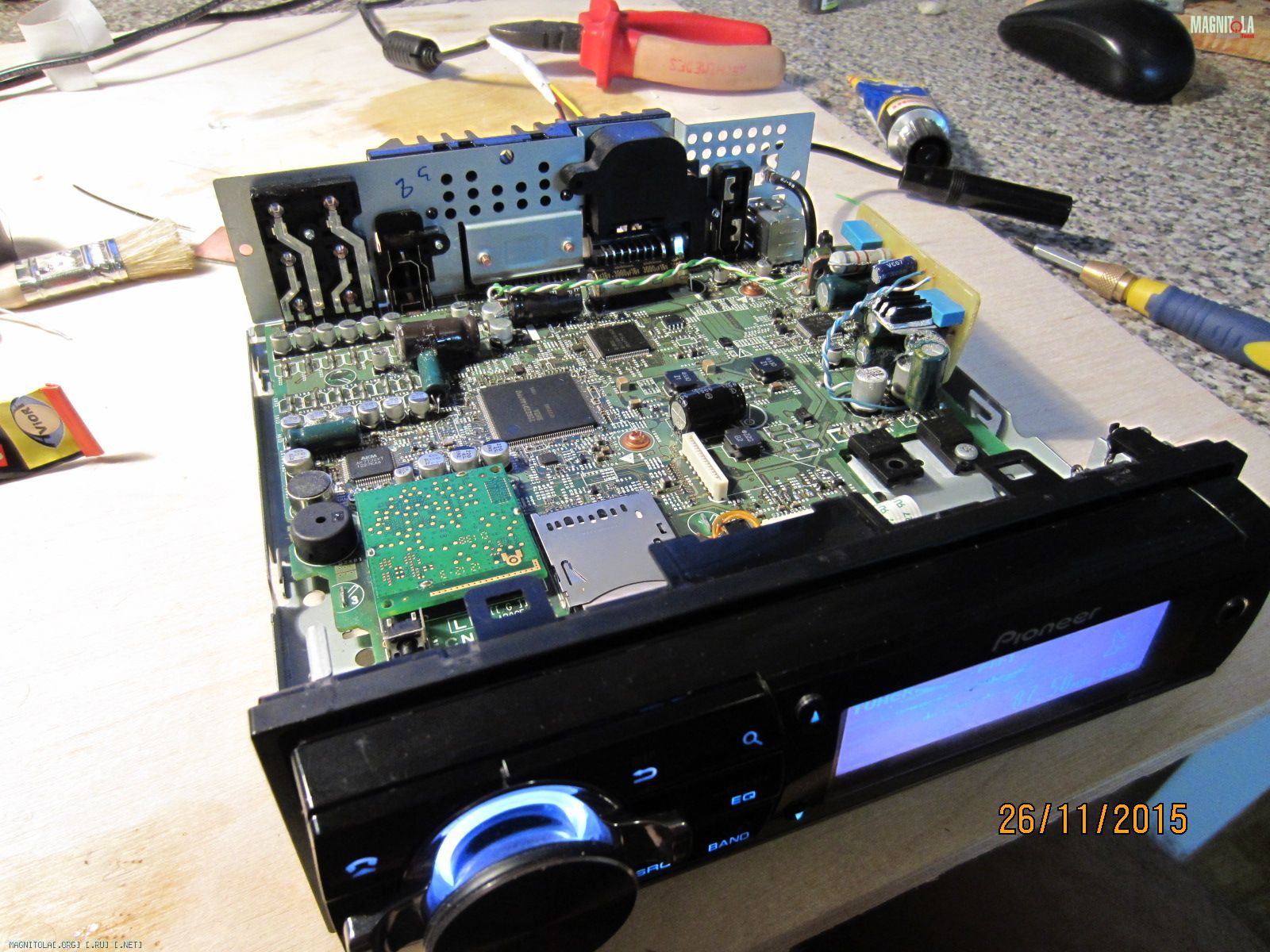

Вложение 1072844Вложение 1072846Вложение 1072848
а свою схемку можете выложить? какой dcdc конвектор использовали?Цитата:
Сообщение от Mакс
преобразователь
Схема:
(Полевик в качестве включаткля) - (Электролит+пленка) -( 7905 ) - (электролит+пленка )- (преобразователь 5в +-12в ) - (электролит+пленка) - (7909) - ( электролит+пленка) - ( потребители)
Я не делал положительное напряжение и на этом выходе преобразователя просто поставил резистор, т.к. без нагрузки его желательно не оставлять.
---------- Сообщение добавлено 30.10.2016 в 13:53 ----------
Вот почитайте, я думаю не лишнее будет :
Тыц и Туц , там и про блок питания будет
Макс я так понял вы +9в вы оставили штатные? почему?
я только подпер его доп. конденсаторами, правильно это или нет ответить не могу, у меня нет приборов которыми это проверить. Я больше всего хотел выкинуть электролиты из цепи сигнала, там их по три штуки в каждом канале, после запитки оперов от двуполярки, это можно было сделать. Ну и к Еволу подвел отрицательное напряжение, что б тот не мучался , вырабатывая его самостоятельно
Без фильтрации напряжения преобразователя,весь смысл "теряеться".Вся "хрень" по питанию попадет в оу и в евол.Да и преобразователи эти "хиленькие" в качестве "емкостной нагрузки" и "рабочей частоты.Если выбирать из @TRACO@,то очень хорошие преобразователи серии ten5.Цитата:
Сообщение от Mакс
datik, Ну после преобразователя (из даташит шум 80мВ ) идут конденсаторы для фильтрации, потом параметрический стабилизатор ( из даташит шум 10мкВ !!!! ), потом еще конденсаторы.
О каких фильтрах речь? Еще катуши индуктивности добавлять по вашему нужно или что?
Что по Вашему,есть параметрический стабилизатор?7809 что ли?Где такой даташит на 7809 с 10мкв?Цитата:
Сообщение от Mакс
Нужно меньше читать даташиты.Лучше один раз померить.Цитата:
Сообщение от Mакс
Не по моему.А по рекомендации производителя!:pardon:Цитата:
Сообщение от Mакс
