внешний блок питания

Вложение 1073170Вложение 1073172

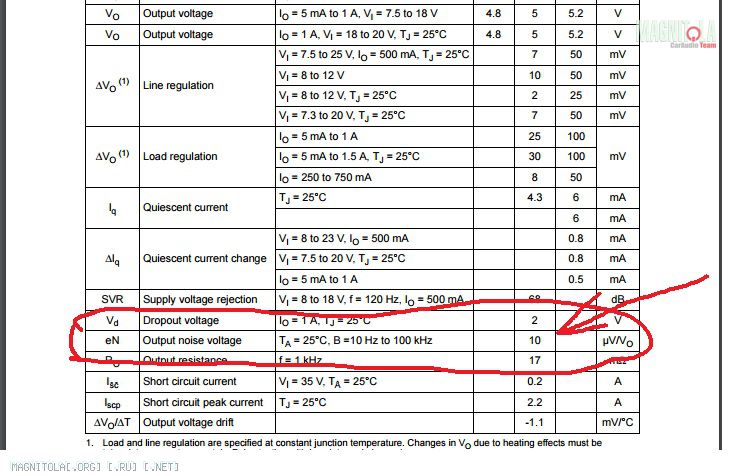

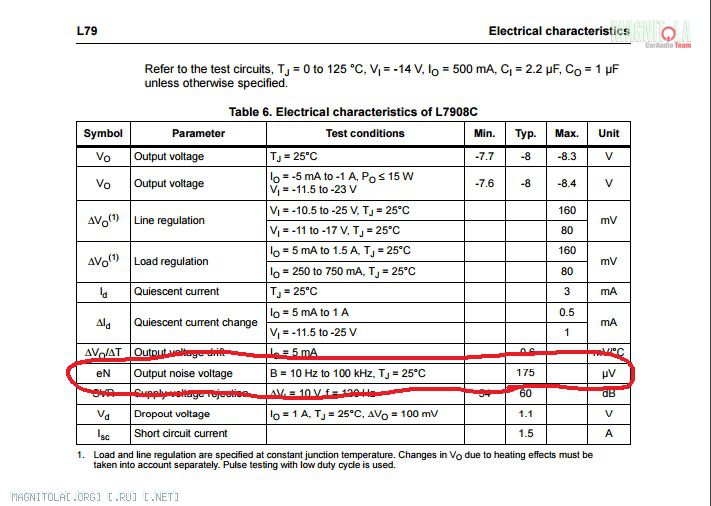

Ошибся, 10 мкВ это у 7805 с буковкой "А", у меня по факту 7908С у нее 175мкВ, но это же всё ровно очень мало, или на самом деле там всё по другому? Вы сами мерили? Сколько на самом деле?

Цитата:

---

Сообщение от datik

Нужно меньше читать даташиты

---

Ну это как то очень громко сказано, мне кажется))). Это ж паспорт изделия с его характеристиками.

Цитата:

---

Сообщение от Mакс

у меня по факту 7908С у нее 175мкВ

---

На каждый вольт напряжения.

Цитата:

---

Сообщение от Mакс

или на самом деле там всё по другому?

---

Ага.

Цитата:

---

Сообщение от Mакс

Вы сами мерили?

---

У Вас нет.

Цитата:

---

Сообщение от Mакс

Сколько на самом деле?

---

Все что на входе,то и на выходеЖ).
п.с Дросселя ставить и на вход, и на выход.

datik,
Спасибо, буду знать.
Позвольте еще вопрос, как подобрать оптимальный номинал индуктивности, и есть ли какие то особенности их расположения в пространстве, они же намагничиваются, появляется магнитное поле, это поле не будет влиять на окружающие элементы, рядом стоящие микросхемы?
В разрезе данной темы , можно взять например такие? Катушка

Цитата:

---

Сообщение от Mакс

как подобрать оптимальный номинал индуктивности

---

Ну,нужно знать хотя бы на какой частоте "работает" преобразователь и ток потребления.

Цитата:

---

Сообщение от Mакс

появляется магнитное поле, это поле не будет влиять на окружающие элементы, рядом стоящие микросхемы?

---

Применяйте например такие- http://www.electronshik.ru/z/Datasheet/C/CDRH6D28.pdf .А еще лучше,синфазные дросселя.

Цитата:

---

Сообщение от w_n

остановлюсь я пока на этом варианте

---

Про охлаждение не забывайте тоже.,
