Дд! Надумал я твикнуть Mystery MR2.75 и вот. Твикаю не торопясь,3й год уже. 1 год снял штатный усилок Mystery MR2.75 с короба штатного саба Mystery MJB-12 и закинул поглубже в кладовку. На прошлой недели решил его твикнуть)
Дано:
1. JVC KD-DV5101
2. Focal 165a1 (точнее Focal Access 6a1)
3. В задней полке заводская акустика из 2х динамиков.
4. Сабвуфер - Mystery MJB-12 в штатном закрытом коробе:
Номинальная мощность 250 Вт
5. Усилитель Mystery MR 2.75 идущий в комплекте с этим сабом:
Номинальная мощность, 4 Ом: 75 Вт х 2
Число каналов (тип усилителя): 2
Подробнее о составе тут:
http://magnitola.org/voprosy-ot-novi...iosistemy.html
Твик полностью идёт в проекции твика Mystery MR4.75 от FFZ с поправкой расчёта внутренностей на MR2.75:
http://magnitola.org/vysshii-pilotaz...sozidanii.html
Хотелось бы отметить особенности проекта:
Шумки нет и не будет. Проводка штатная и другой не будет. Усилок твикаю тем, что есть в доступности. Твик должен получиться «интересным», потому как я ни в зуб ногой по твикам усилков со всеми вытекающими.
Цель проекта твикнуть усилок так, что бы он не сгорел, а не сделать из сабжа HI-END или выжать максимум дБ. Хотя в идеале хотелось бы чтобы после твика он не начал трещать/скрипеть/пыхтеть
Выслушаю любые советы по твику конкретно этого усилка, остальное оффтоп ))
Re: Твик Mystery MR2.75 в проекции твика Mystery MR4.75 от FFZ
Один конструктор рассказывал,как они с другом в молодости,на спор из телевизора сопротивление и конденсаторы выкусывали,а он продолжал показывать)).Так то спор и знали люди,что делают.
Цитата:
Сообщение от
DimVasiliev Цель проекта твикнуть усилок так, что бы он не сгорел
зачем?
Вложений: 2
Re: Твик Mystery MR2.75 в проекции твика Mystery MR4.75 от FFZ
Ну …

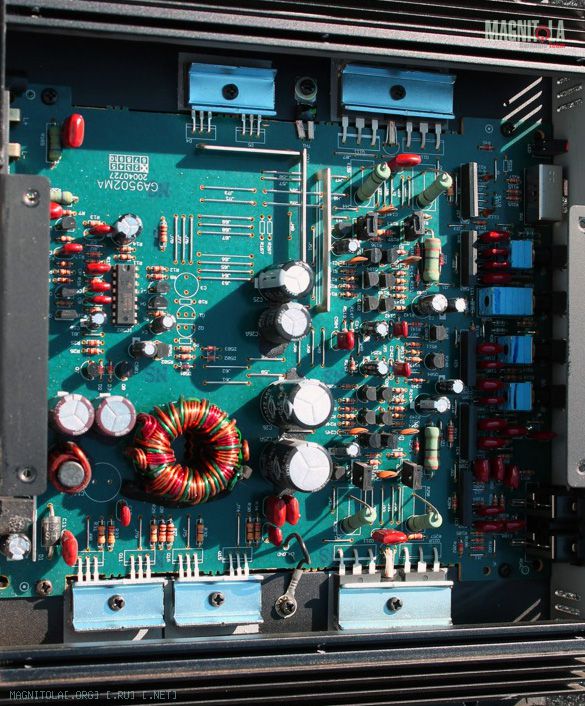

было Вложение 1079078 стало Вложение 1079008

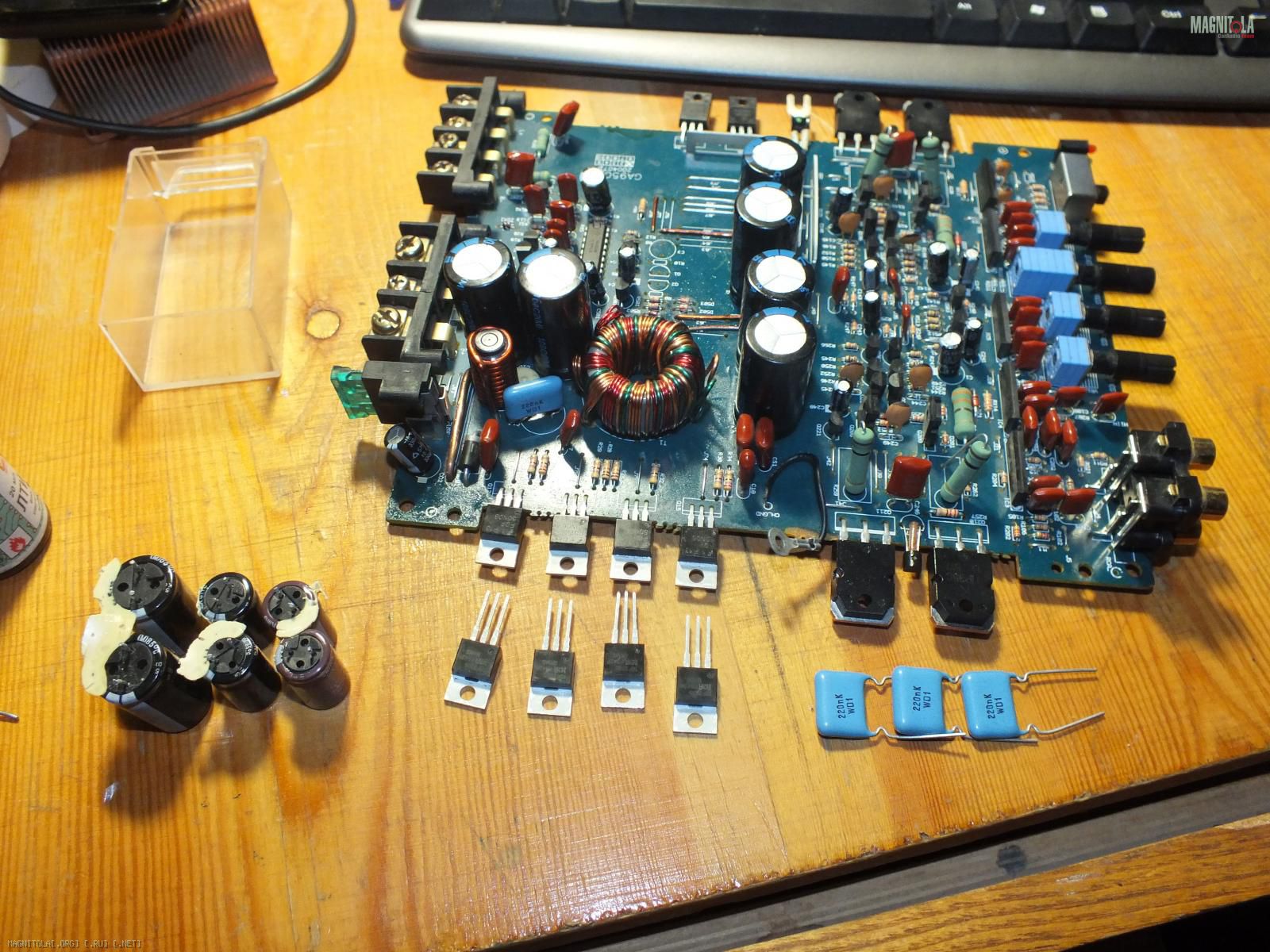

1. Первое что сделал, это поменял 6 штук штатных электролитов
2шт 1000uF 35V
2шт 2200uF 16V
2шт 2200uF 35V
Поменял на 6 штук 4700uF 35V фирмы JAMICON, других фирм в нашем ауле не продают.
2 Зашунтировал их все кондёрами 0.22uF (голубенькие керамические 220nK)
3. Поменял 4 ключа FQP 50N06 на рекомендуемые 4 ключа IRF3205 (полевые транзисторы)
4. Сместил штатные перемычки там где они мешали монтажу и поменял их медные (минорные изменения:pardon:)
Re: Твик Mystery MR2.75 в проекции твика Mystery MR4.75 от FFZ
Для того чтобы что то делать-нужно это осознать!Не всегда по чертежам можно стоящую "Весч" собрать..Да улучшения питания делает более стабильную работу,но не улучшает характеристики заложенные инженерами.Всегда нужно в голове держать конструкцию весов(всё должно быть уравновешено).Это лично моё мнение и прислушиваться или нет решать вам.
Вложений: 3
Re: Твик Mystery MR2.75 в проекции твика Mystery MR4.75 от FFZ
Подгон расчёта MR4.75 от FFZ под мой усь MR2.75:
В технических характеристиках уселителя написано 2 по 75вт номинальной мощности на канал. 75вт умножаем на 2 канала и получаем 150вт. Далее усилитель с КПД 60%. Тогда 150вт / 0,6 = 250вт., Плюс запас 10-20% для питания УНЧ источника. Итого 250+20%=300Вт должен дать ПН, чтобы усилитель нам выдал 75Вт на канал. (Прим.1 Для 4.75 вышло 630Вт)
Итак,мощность ПН для питания уся принимаем равной примерно 300Вт.
Смотрим на схему ПН. Основа ПН - микросхема TL494, количество ключей в плече: 2 плеча по 2 ключа(в MR4.75 - 3 ключа в плече). В качестве ключей - полевые транзисторы IRF3205. Транзисторы в плечах работают параллельно друг другу, поэтому параметр Rds(on) делится на два и получаем сопротивлением открытого перехода Rds(on)= 0,008/2=0,004Ом на плечо.

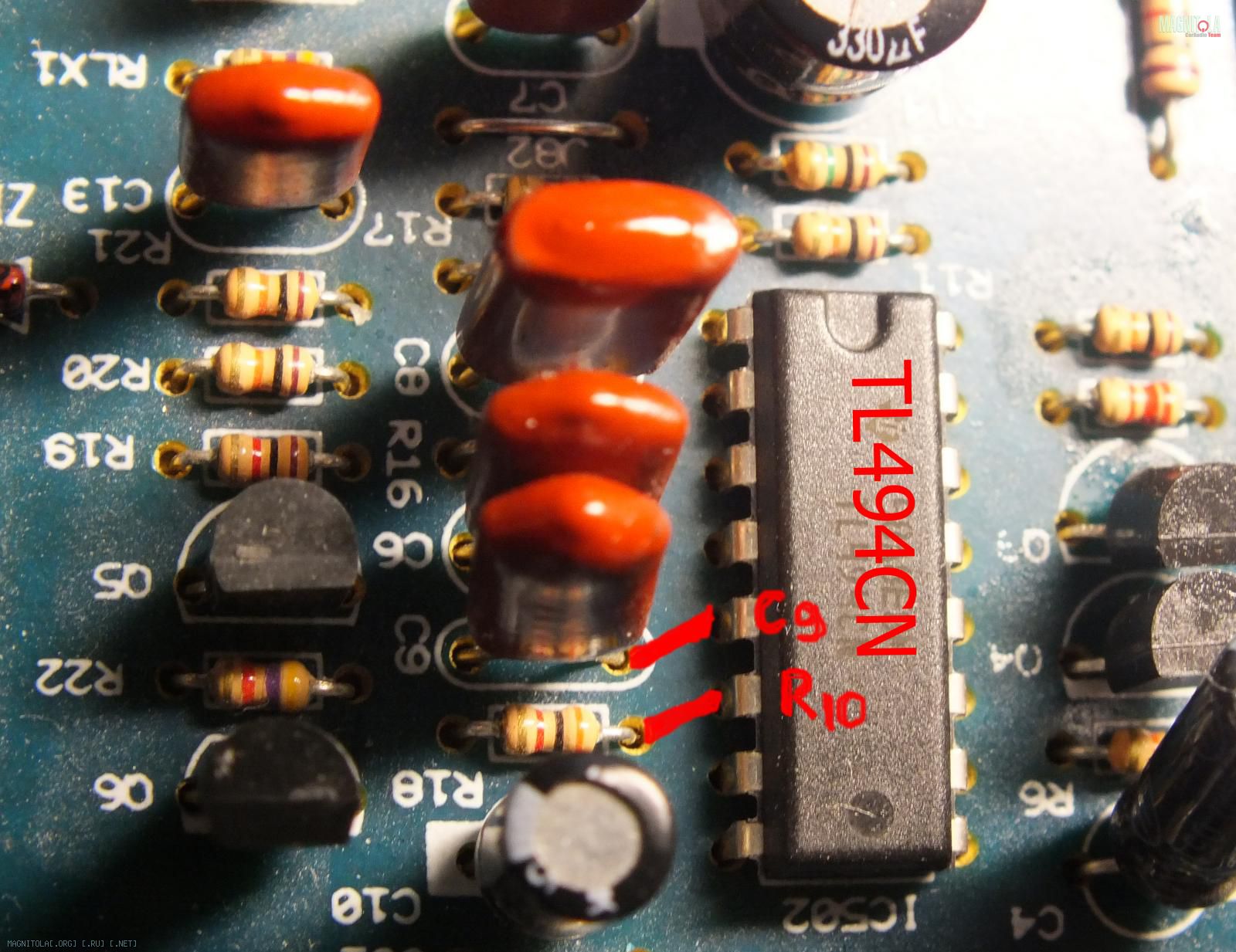

Частота работы TL494 определяется по формуле f=1,1/(R*C), номиналами элементов С9=(2A472J)=0.0047uF 100V и R10=(оранжевый черный красный золотой)=3кОм
Вложение 1079108 Вложение 1079110
Вложение 1079112

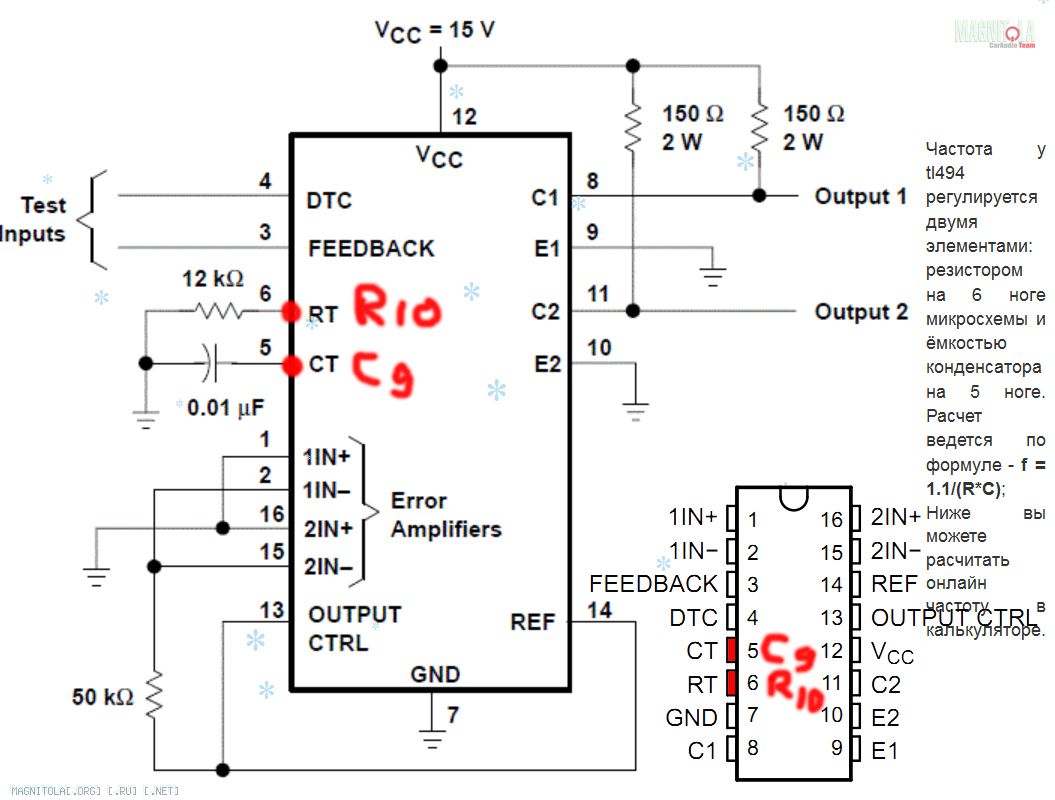

f=1,1/(R*C)=1,1: 3000: (4,7*10-9)=78014Гц - это частота внутреннего генератора, в двухтактном режиме на каждом плече и есть половина частоты генератора. :snowball:
"При расчётах оперируем ПОЛОВИНОЙ этой частоты т.к. ПН по схеме двухтактный" (с) FFZ
f/2=78014/2=39007Гц или 39кГц
Re: Твик Mystery MR2.75 в проекции твика Mystery MR4.75 от FFZ
Цитата:
Сообщение от
Алексей алтай Так то спор и знали люди,что делают.
беру слова назад...
Re: Твик Mystery MR2.75 в проекции твика Mystery MR4.75 от FFZ
Цитата:
Сообщение от
DimVasiliev Шумки нет и не будет. Проводка штатная и другой не будет.
Дальнейшие телодвижения в сторону автозвука считаю пустой тратой времени и денег...
С другой стороны, может с препарации этого несчастного усилка начнется развитие умений, накопление знаний и опыта, а это уже полезно :) Я так в авто звук пришел:собрал "какашко-систему", понял что что-то не так, начал искать инфу стало интересно, впитывал, развивался, увлекся, теперь немного шарю :)
Re: Твик Mystery MR2.75 в проекции твика Mystery MR4.75 от FFZ
DimVasiliev, по моему знает,что делает)))
Вложений: 3
Re: Твик Mystery MR2.75 в проекции твика Mystery MR4.75 от FFZ

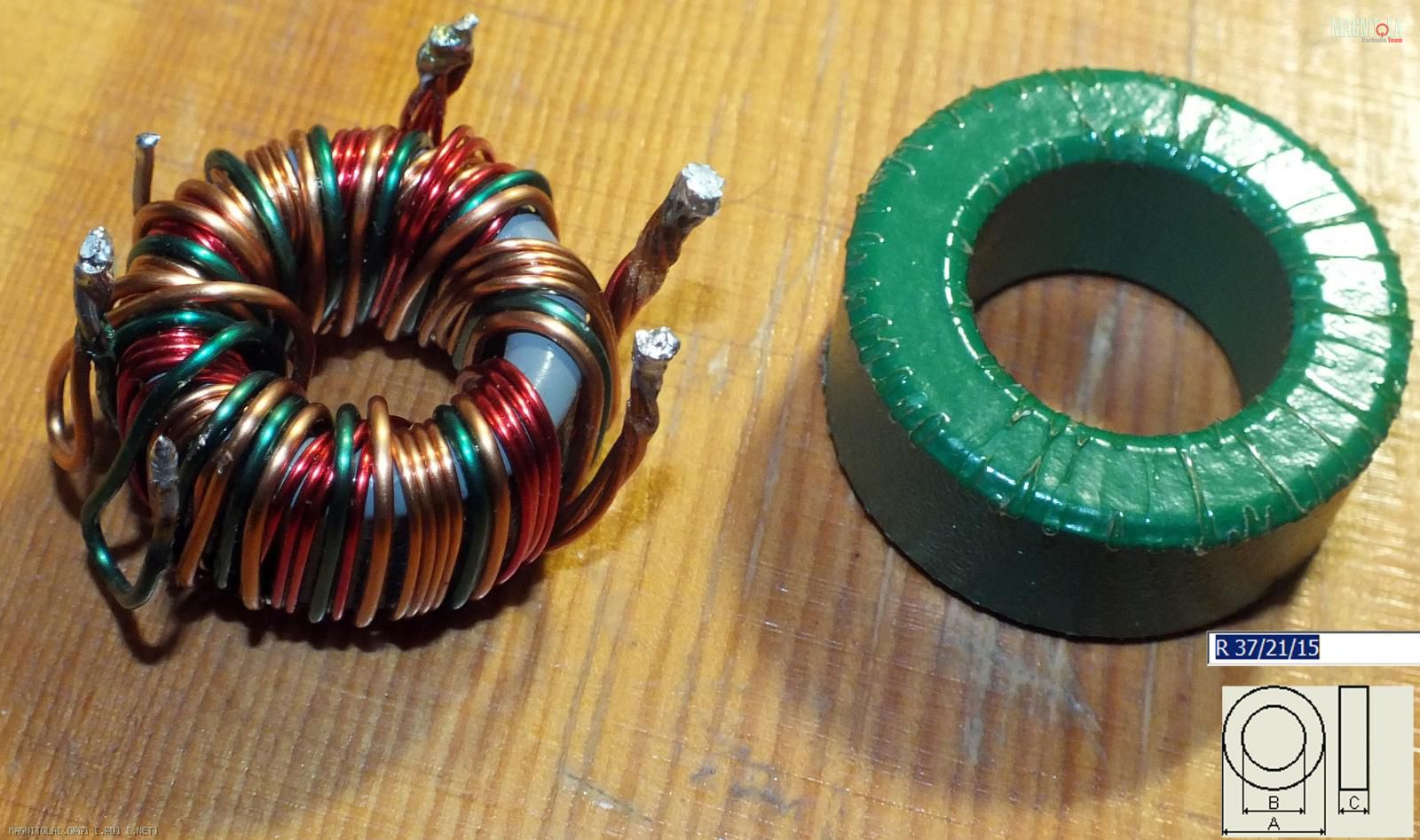

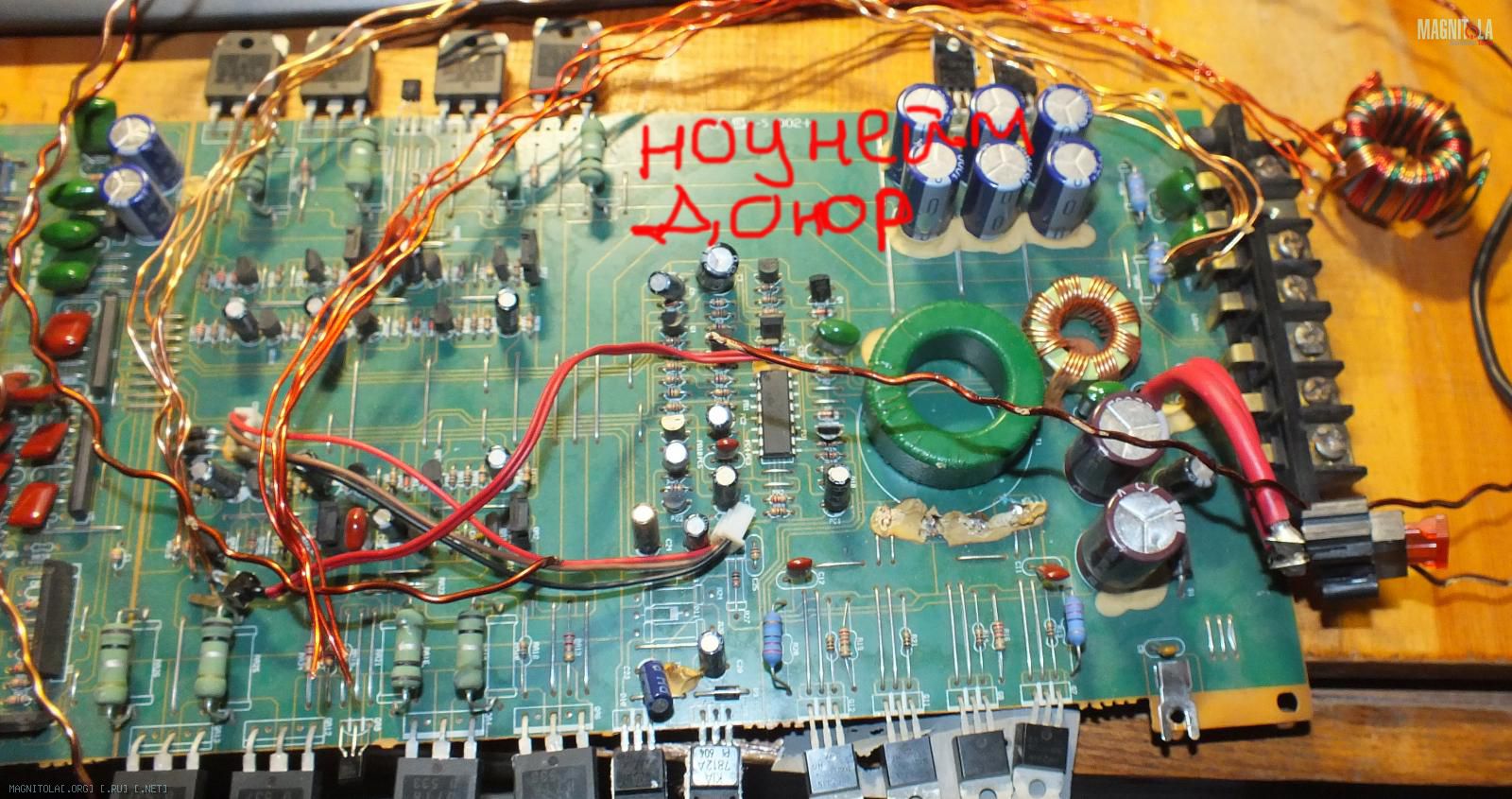

Расчёт габаритной мощности кольца 37х22х15 (предположительно Н2000)для получения габаритной мощности трансформатора не меньше чем необходимо.
Вложение 1079134Вложение 1079136

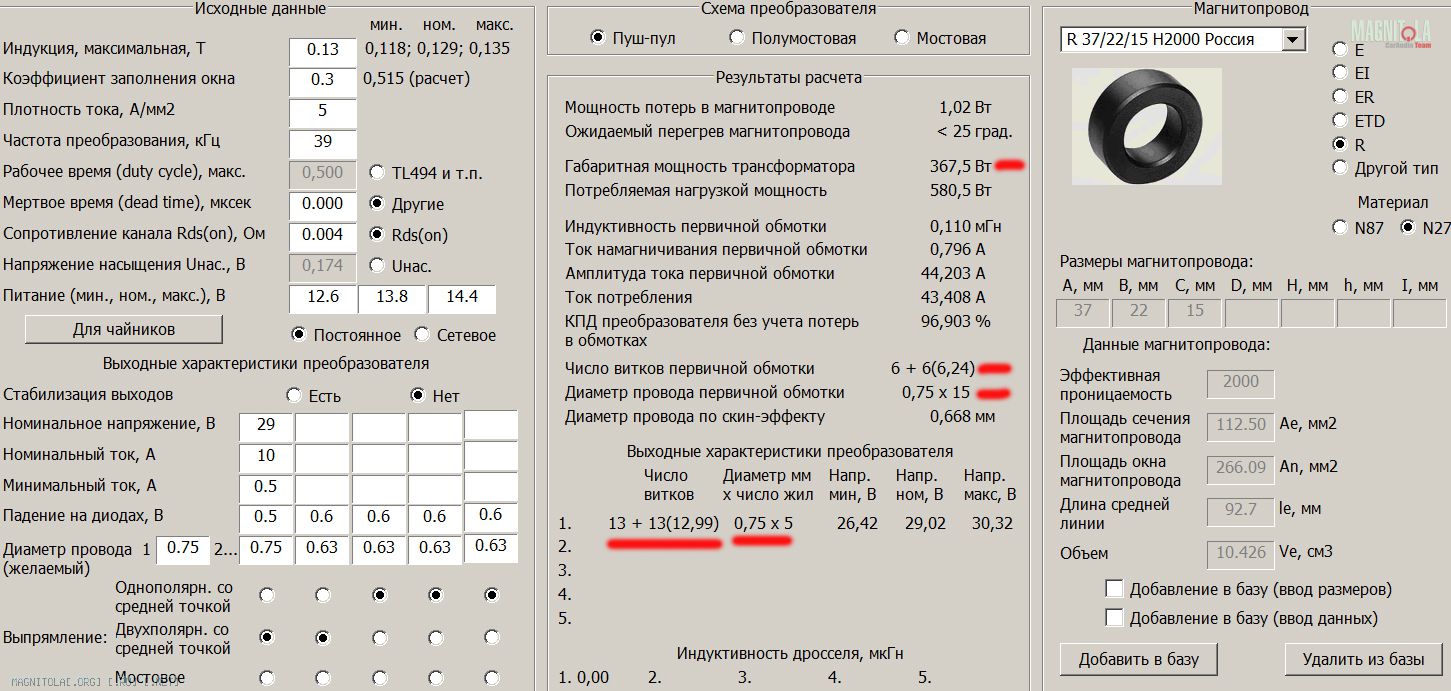

По расчётной программе:
Вложение 1079138
При расчётной мощности 300Вт, получаю для габаритной мощности трансформатора 367Вт, т.е. с большим запасом. Первичная обмотка 6+6(0,75х15), Вторичная обмотка 13+13(0,75х5).
Провод в целях экономии взял в расчёте одного сечения, чтобы две бабины не покупать в магазе. Минимальный диаметр 0,73мм, но лучше не ошибиться и сделать с запасом 0,75мм))
Re: Твик Mystery MR2.75 в проекции твика Mystery MR4.75 от FFZ
ТС,так почему же ШВИ НЕТ И НЕ БУДЕТ? Может вы секрет знаете какой,как без неё обходиться???
Ведь,если вы затеяли работу с усилителем,то,надо понимать-цель-добиться БОЛЕЕ КАЧЕСТВЕННОГО звука в авто?
Твик-дело-то,оно конечно хорошее,но вы же не думаете,что твикнутый усь каким нибудь образом победит дребезжащие двери и ходящие ходуном динамики с картами?
