поканальные гейны для ESX SE480

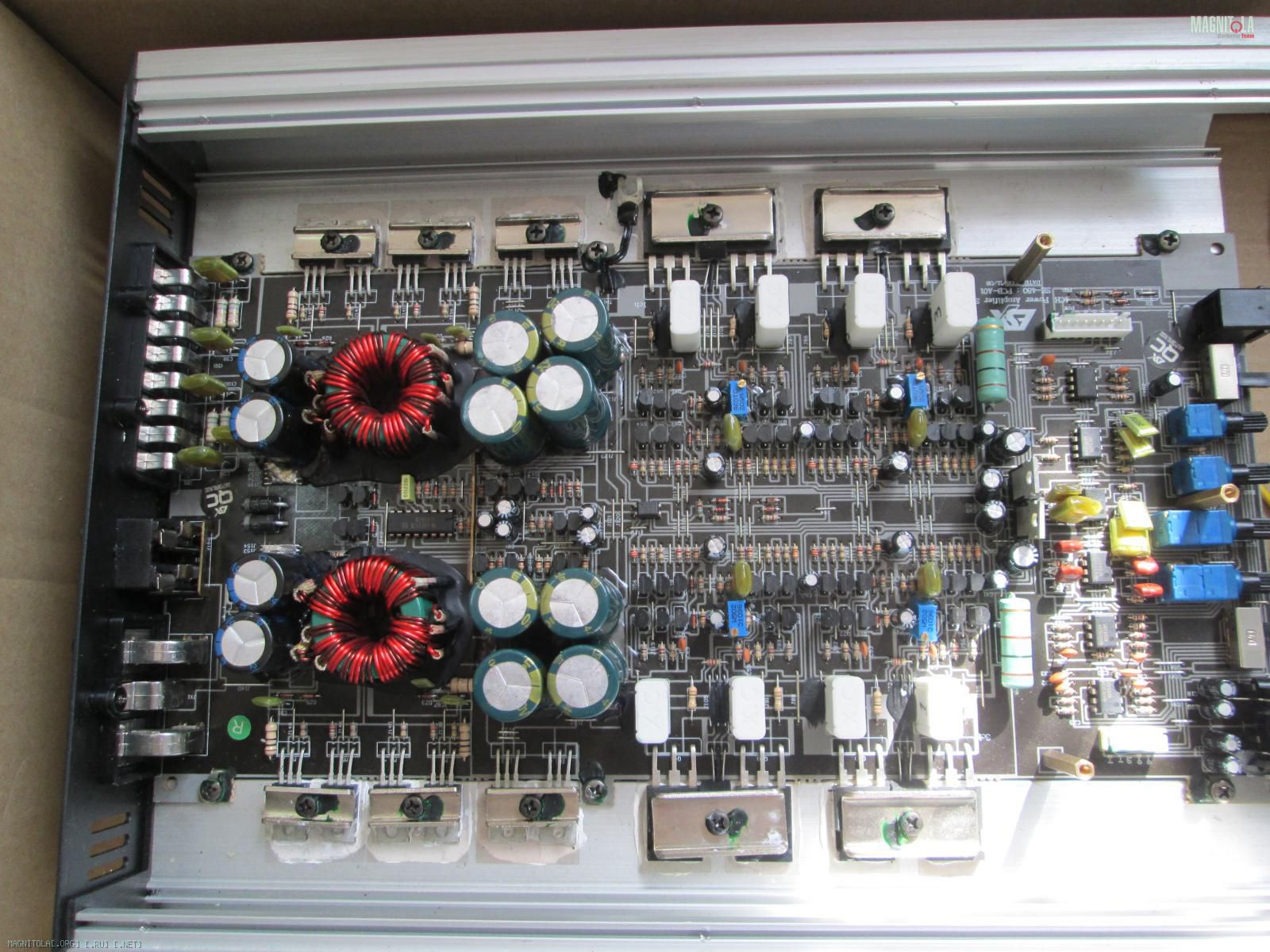

При осмотре был обнаружен один немного вздувшийся конденсатор в питании, что и послужило поводом для минитвика =)

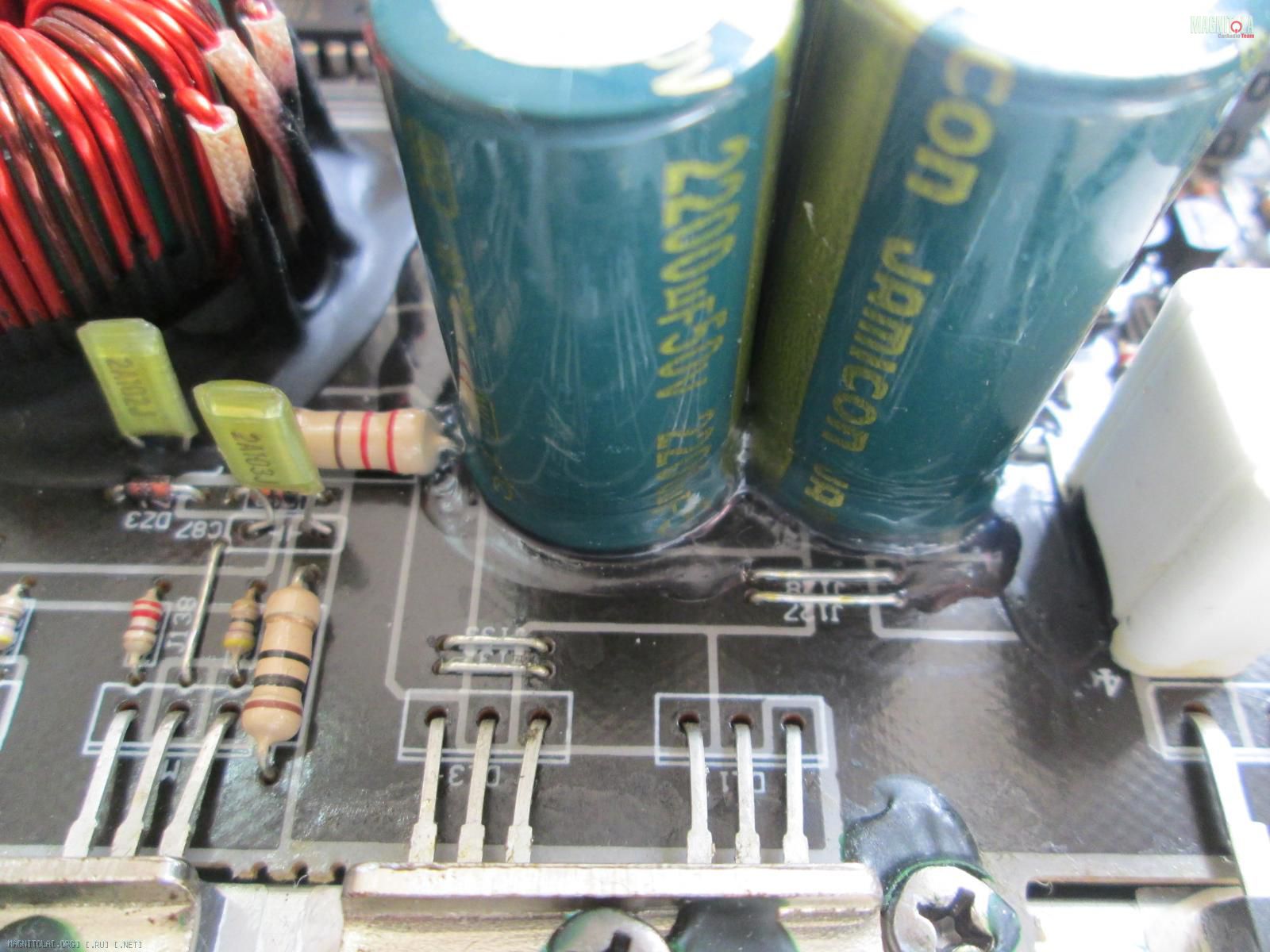

Конденсатры в питании были заменены на 4х4700 25В Jamikon TK и 8х2200 50В Jamikon WL. Шунтированы с обратной стороны пленкой 0,1мкФ.

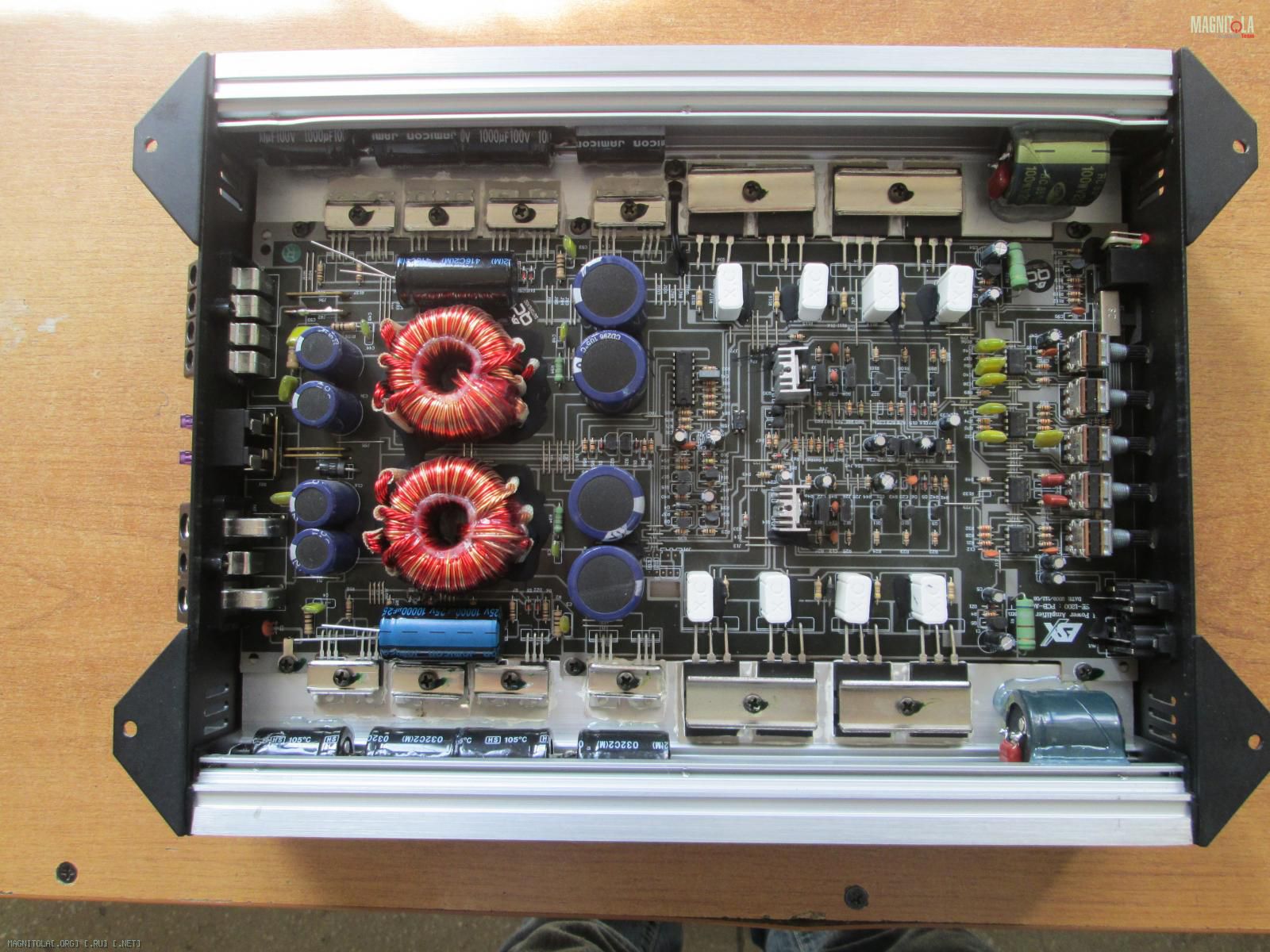

Вложение 1121506Вложение 1121504

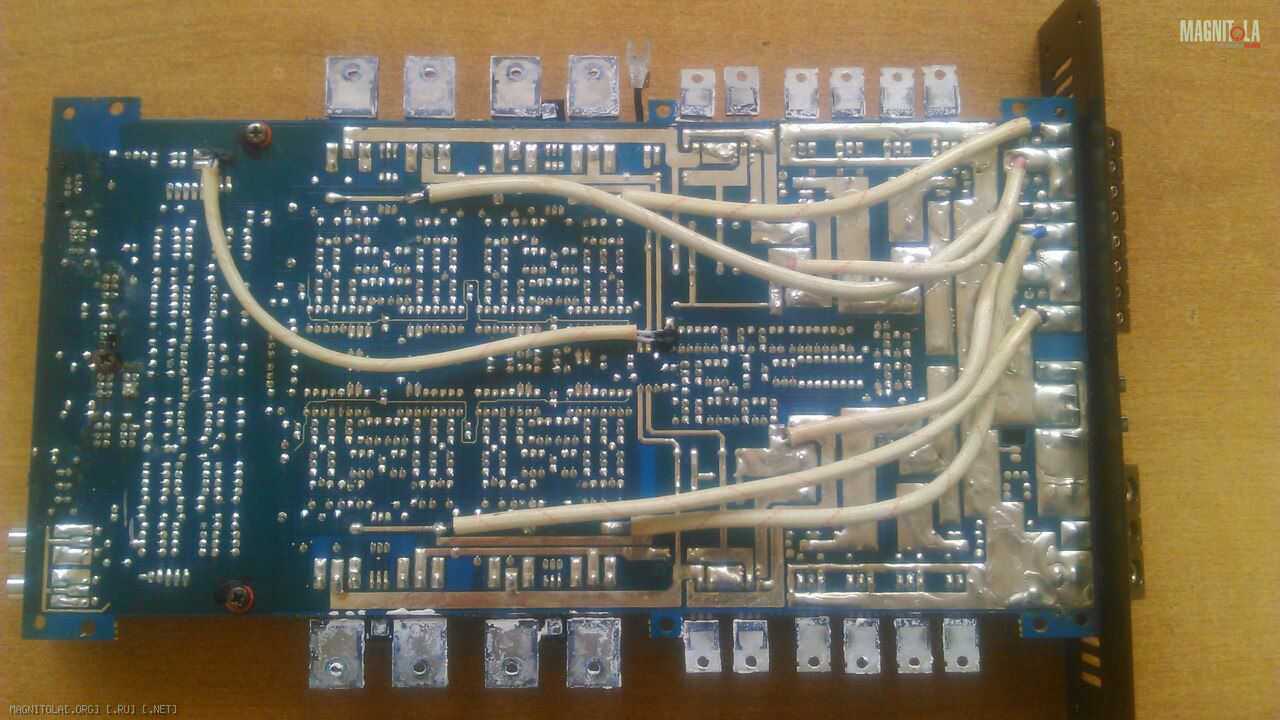

С обратной стороны усилителя родные перемычки были заменены на моножилу 2,5кв.мм., осуществлена пропайка платы и отмывка ее от остатков флюса.

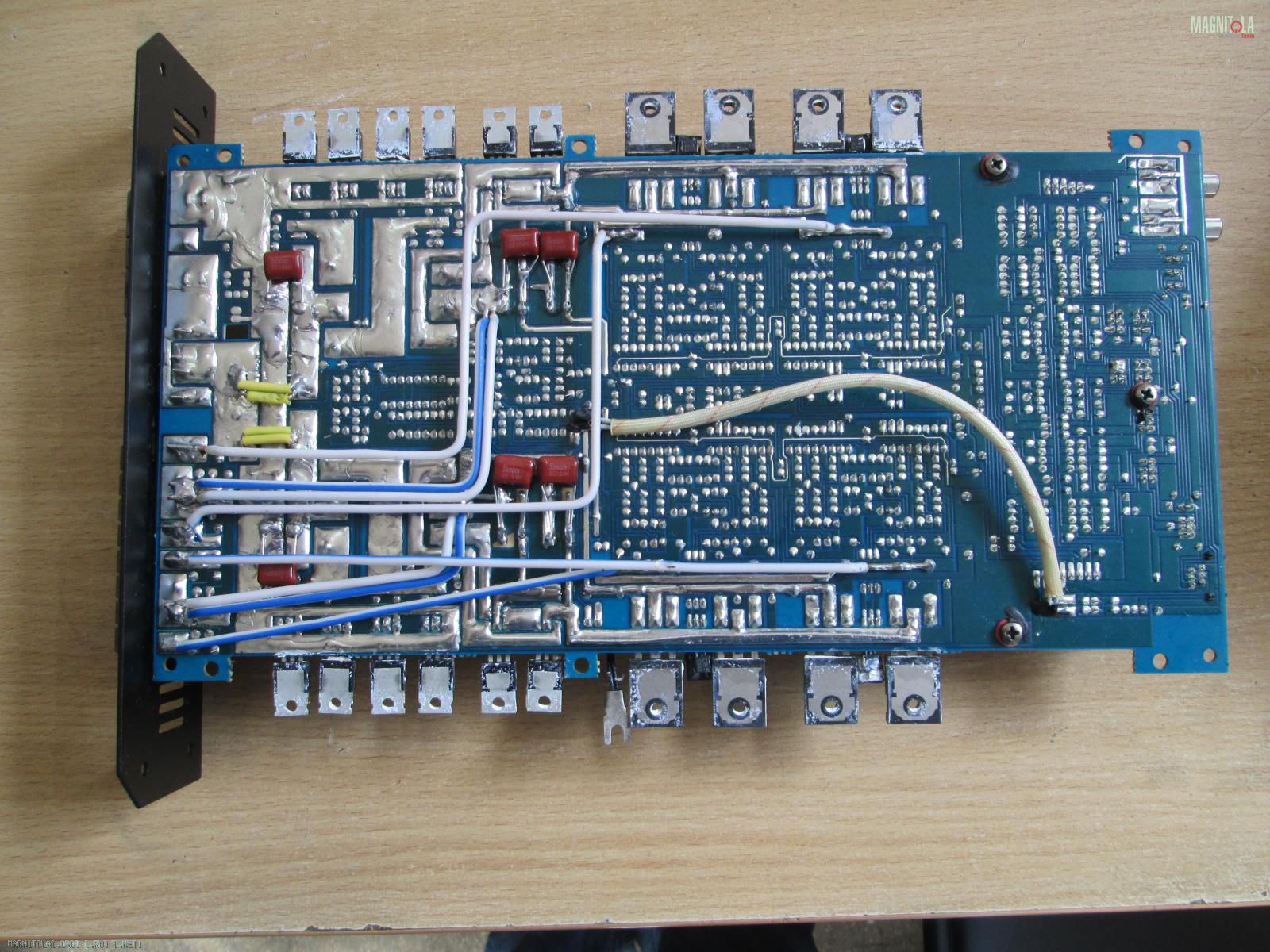

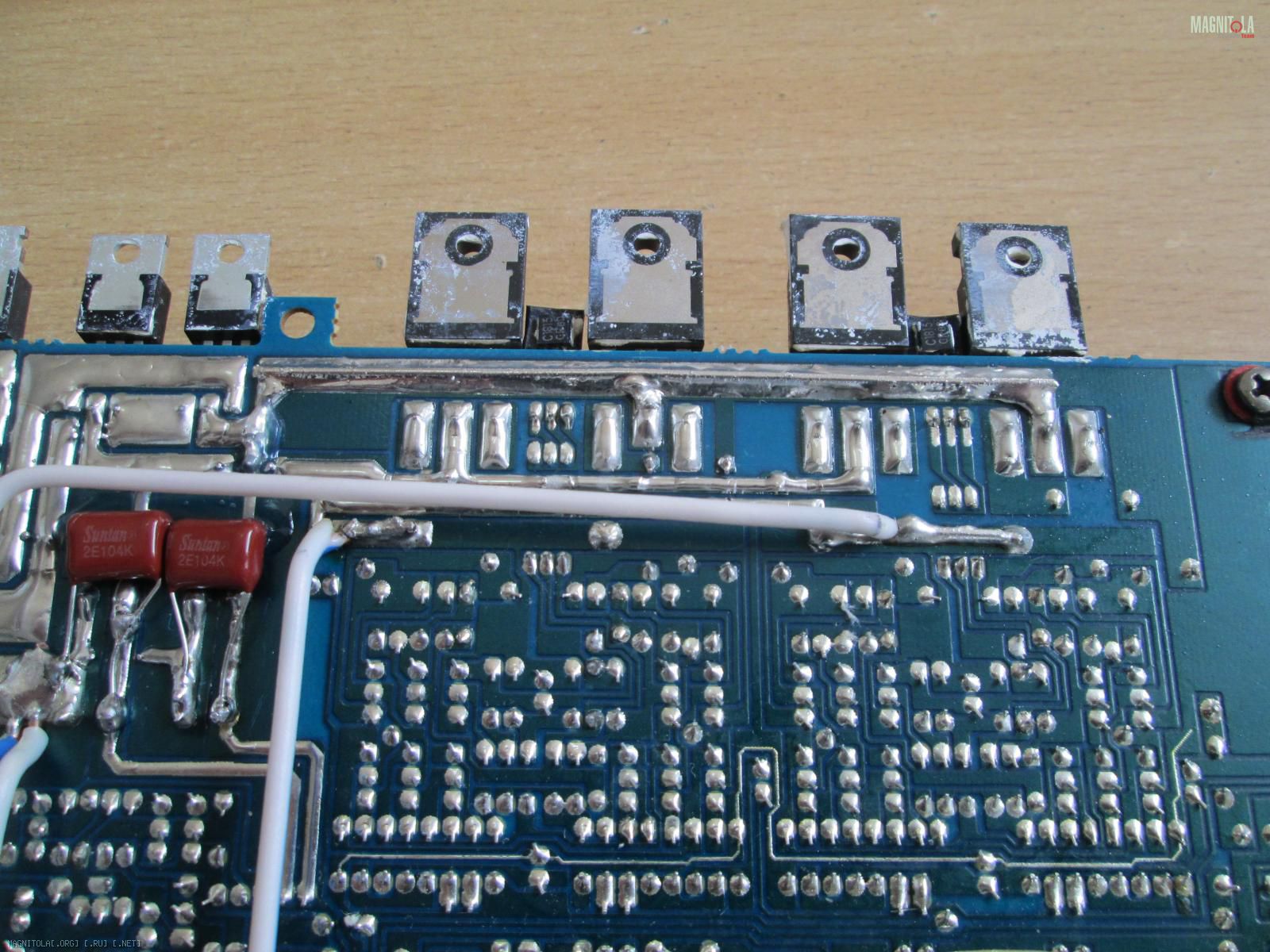

Вложение 1121508Вложение 1121510Вложение 1121512
Моножилу очень удобно распрямлять зажав ее шуруповертом и вращая туда-сюда.

Ну и самое главное. Так как производитель не желает делиться схемами своих усилителей во избежании плагиата, самостоятельно на плате (в соответствии с типовыми схемами, например мистери) были найдены и заменены на переменники резисторы отвечающие за регулировку тока покоя. Соответственно, выставлен ток покоя по 30мА на одну пару каналов и 10мА на другую. Кстати маркировка на плате каналов не соответствует действительности. При этом постоянка на выходе даже уменьшилась (2-3 мА).

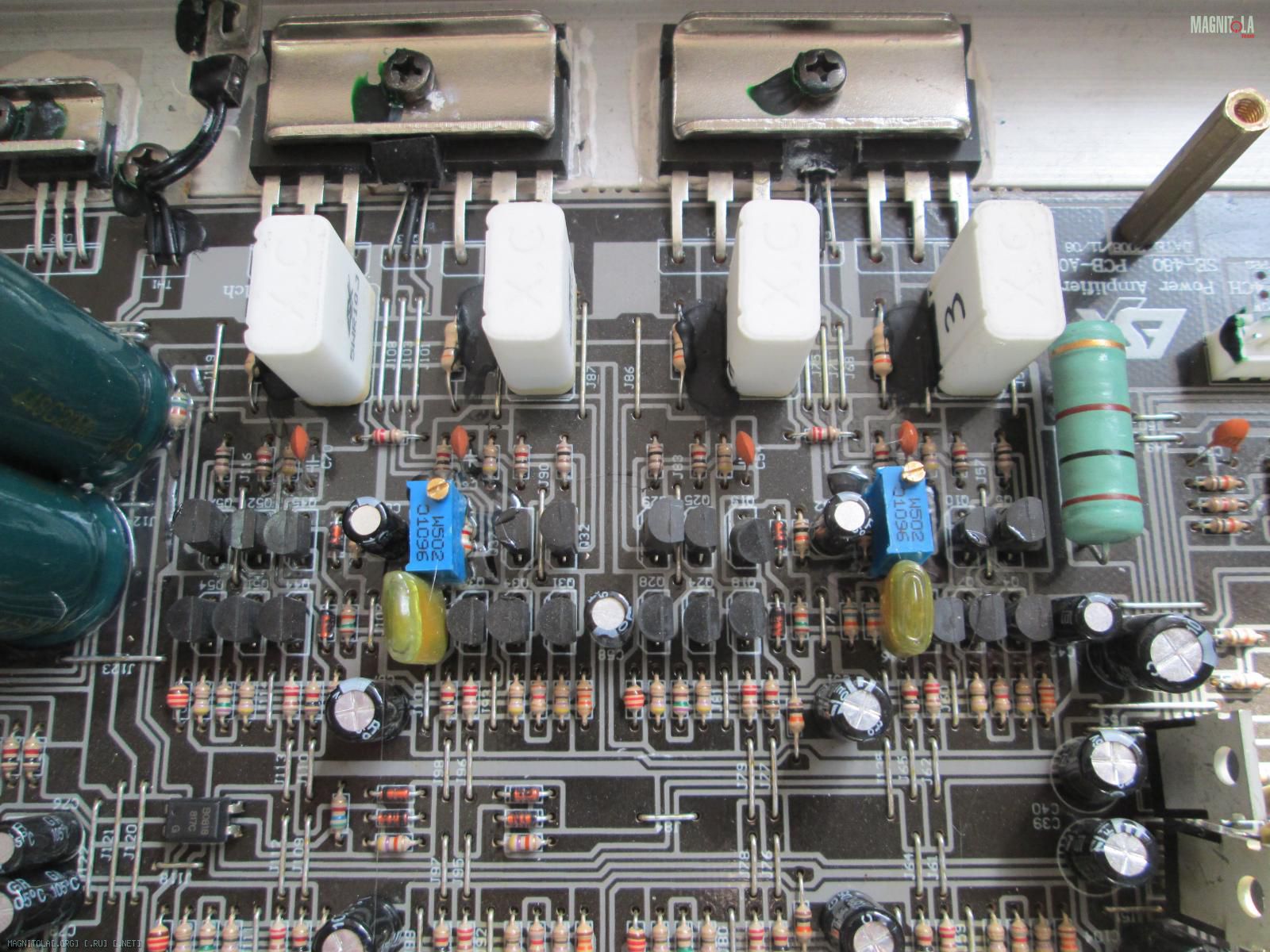

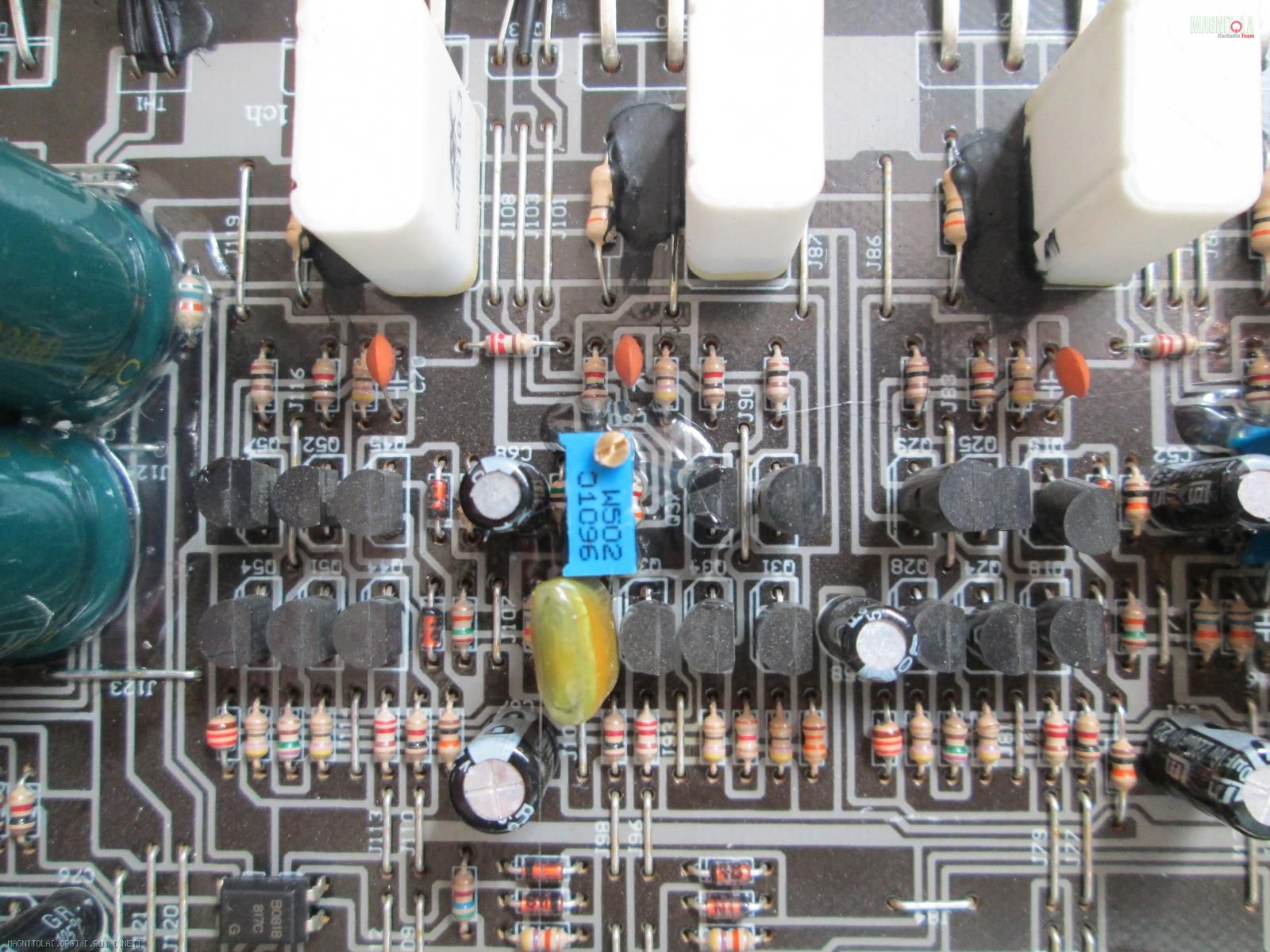

Вложение 1121514Вложение 1121516

Хочу сказать огромное спасибо уважаемому FFZ за обширную информацио по твику, почерпнутую мной из его тем. Она бесценна =) Без нее ничего этого бы не было.

Цитата:

---

Сообщение от Lexx69

Ты видимо не совсем меня правильно понял, надо было использовать посадочное место на плате от переменника басбуста, перерезав лишние дороги от него, а к этим точкам кинуть перемычки от гейна... получилось бы крепче, проще и надежнее, тем более плата отднослойная...

---

Да, Вы правы, думаю так и сделаю! Просто увидел комментарий когда уже все сделал и решил поделиться результатом =)

Раз уж зашла речь про усилители ESX, выложу сюда еще пару слов о моноблоке SE1200 =)

Массивные трансформаторы, конденсаторы по питанию 4х2200 35В и 4х2200 80В, напряжение питания +-67В (при 14,8 с блока питания). Тут слышал отзывы, что кому-то он показался слабоват с головкой ESX1240. Ну не знаю, тут уже скорее всего все упирается в звуковое давление выдаваемое дином, а не в мощностью усилителя.

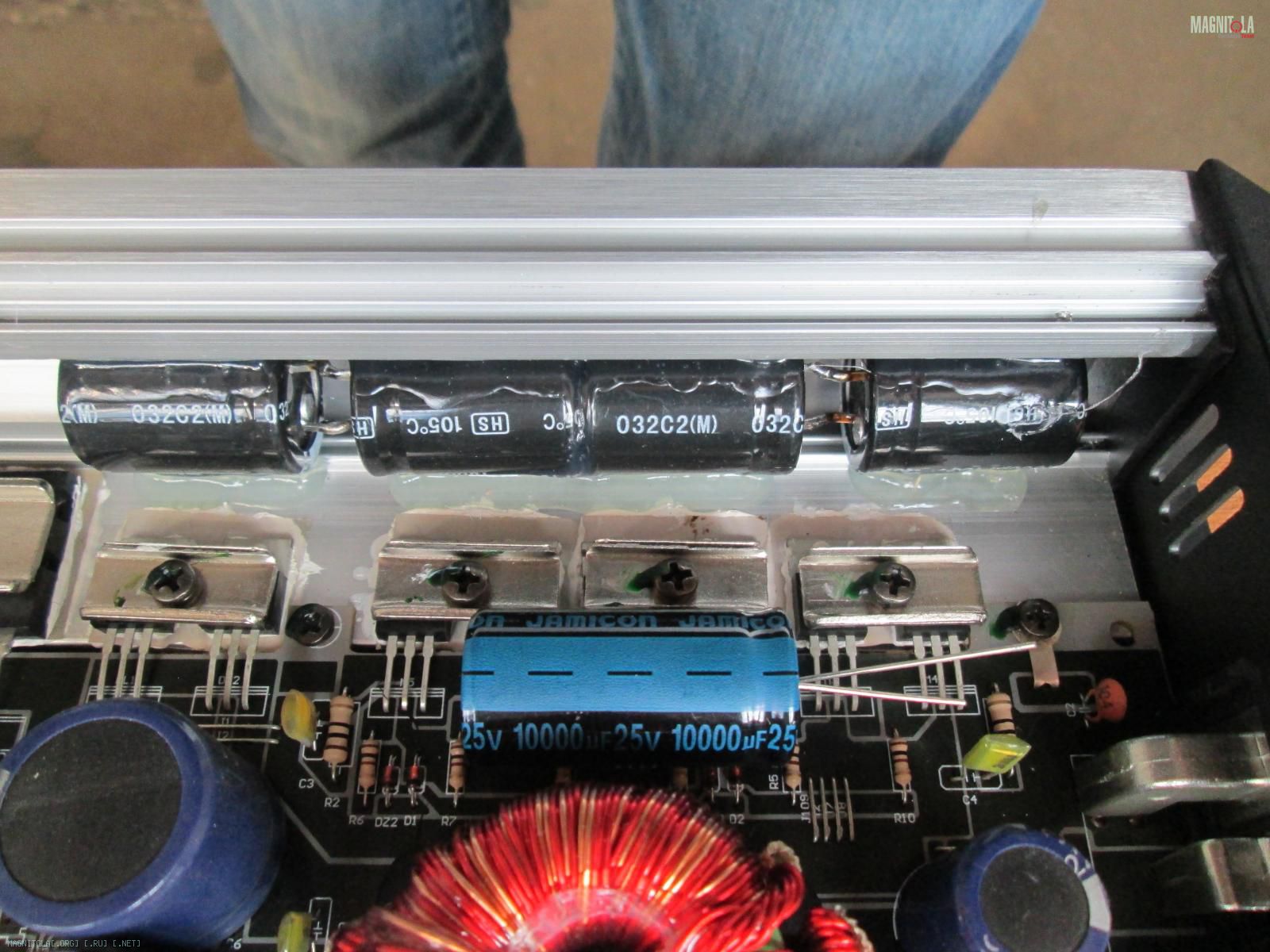

Но я не смог удержаться чтобы залезть и в него, но без вскрытия и срыва родных болтов. Просто добавить емкостей по питанию навесным монтажом, примерно так:
Вложение 1121540Вложение 1121542Вложение 1121544

Продолжение следует... :)

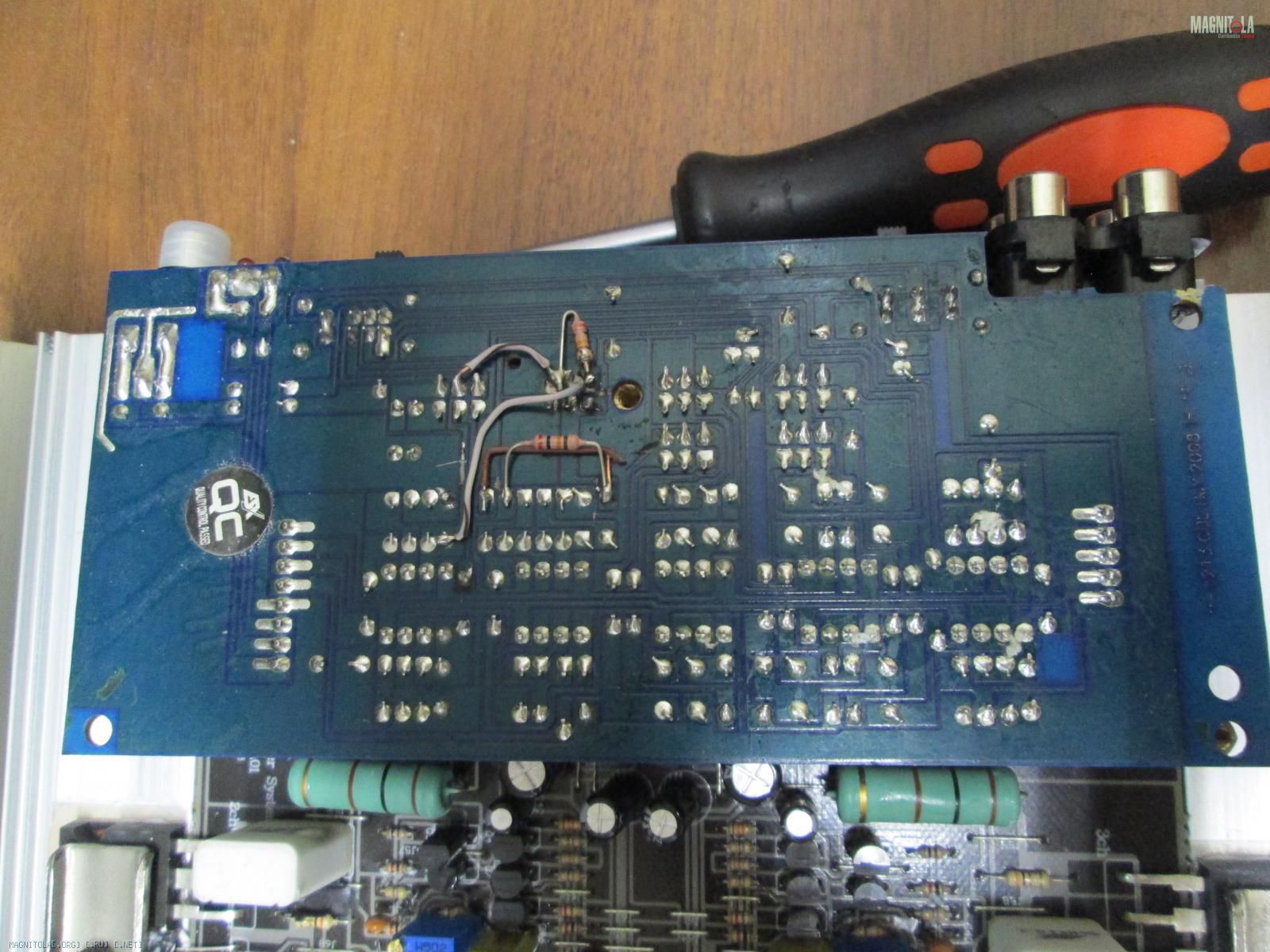

Гейны переделал, получилось не очень красиво конечно, но зато потенциометры остались впаяны в плату на своем родном месте:
Вложение 1139668

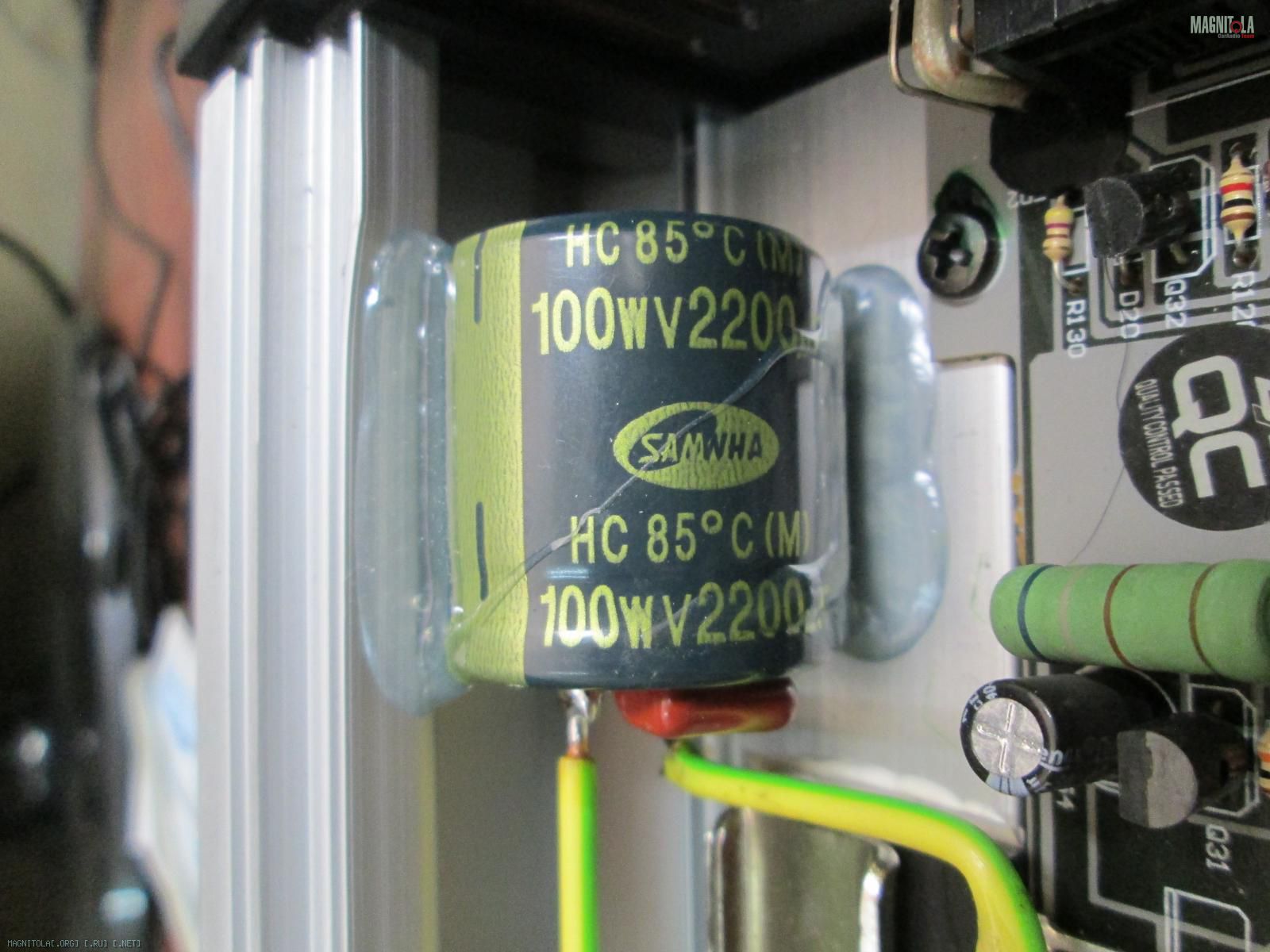

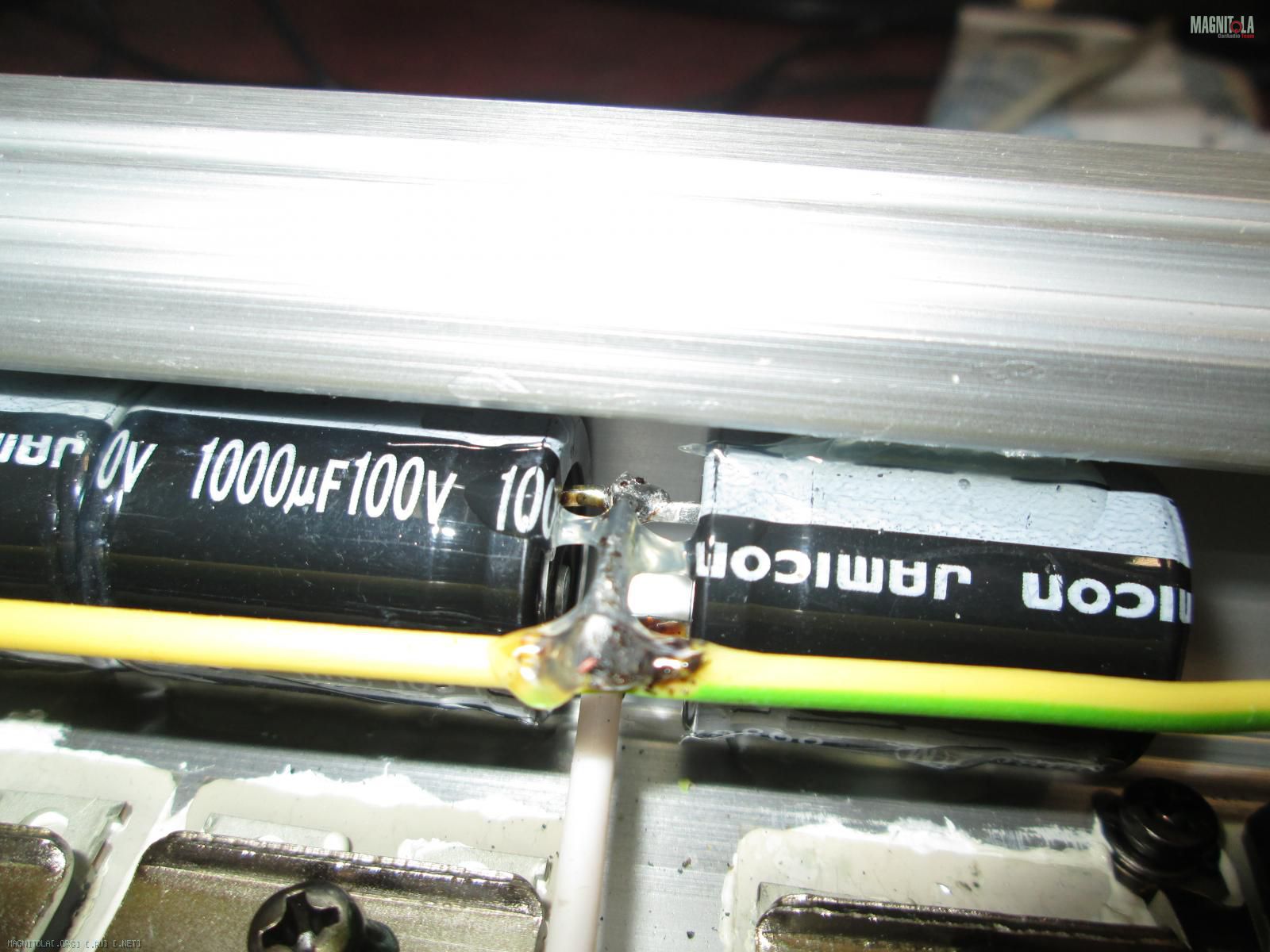

Усилителю на саб добавил конденсаторов навесным монтажом, вот как это выглядит:

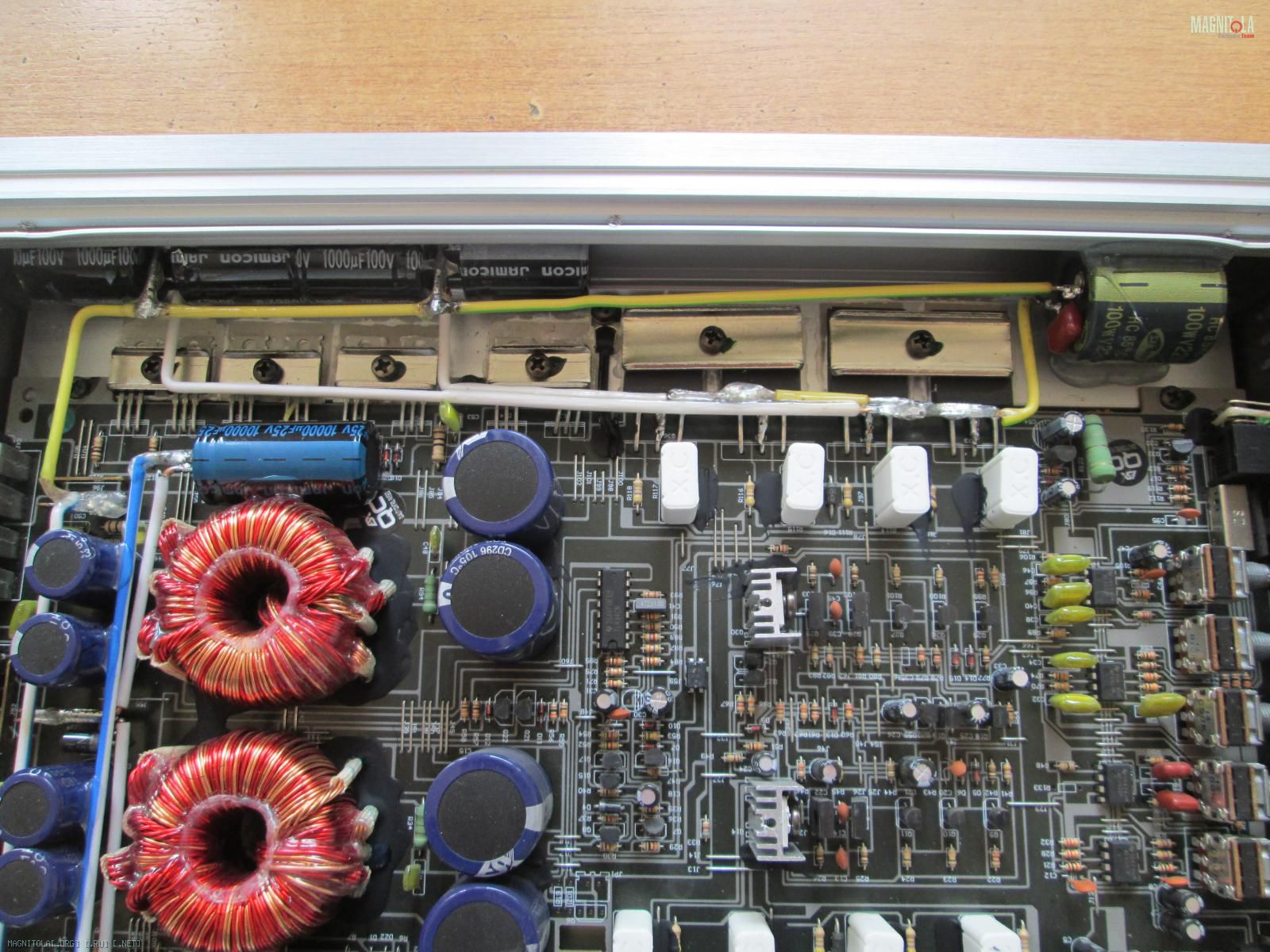

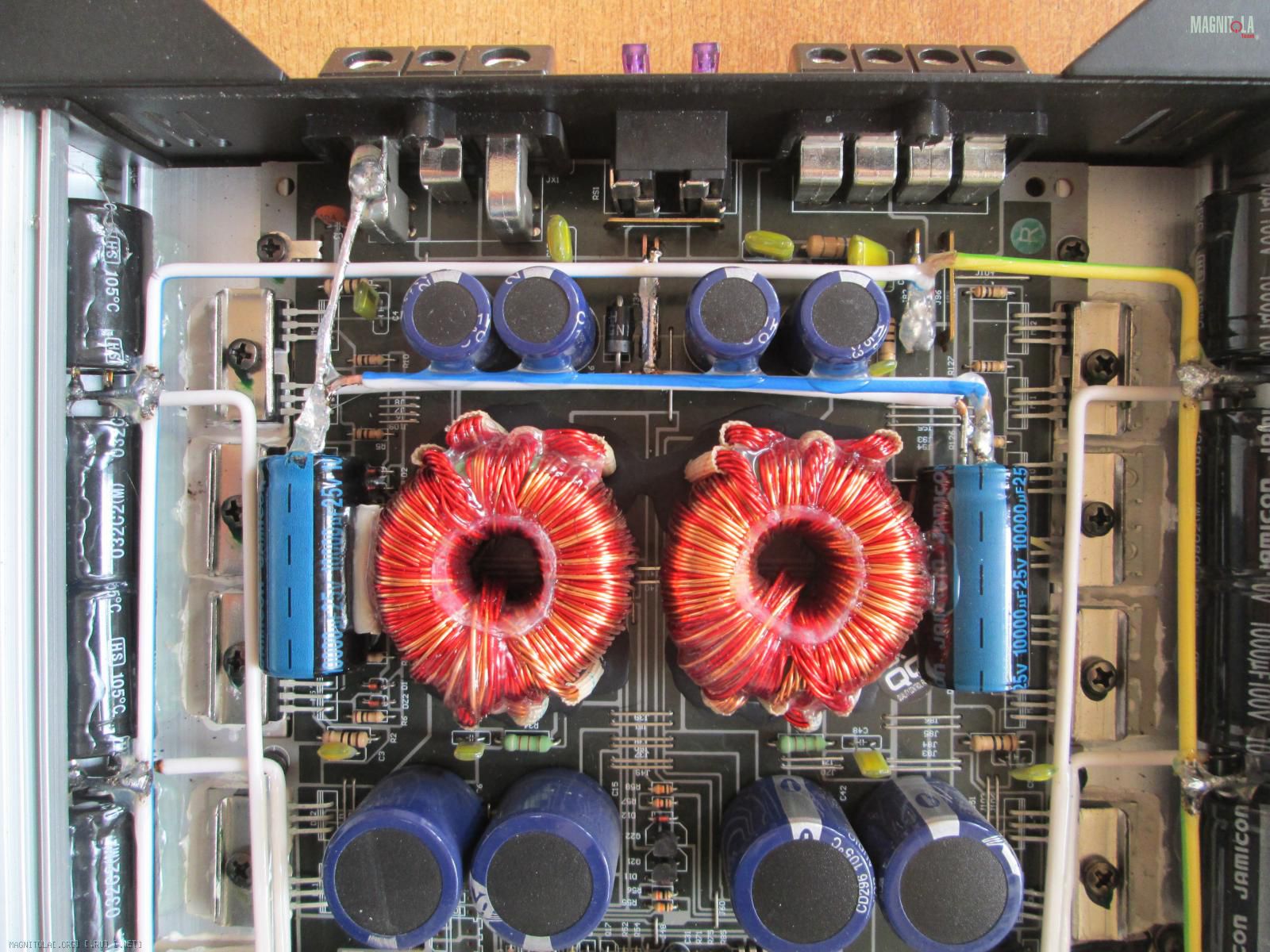

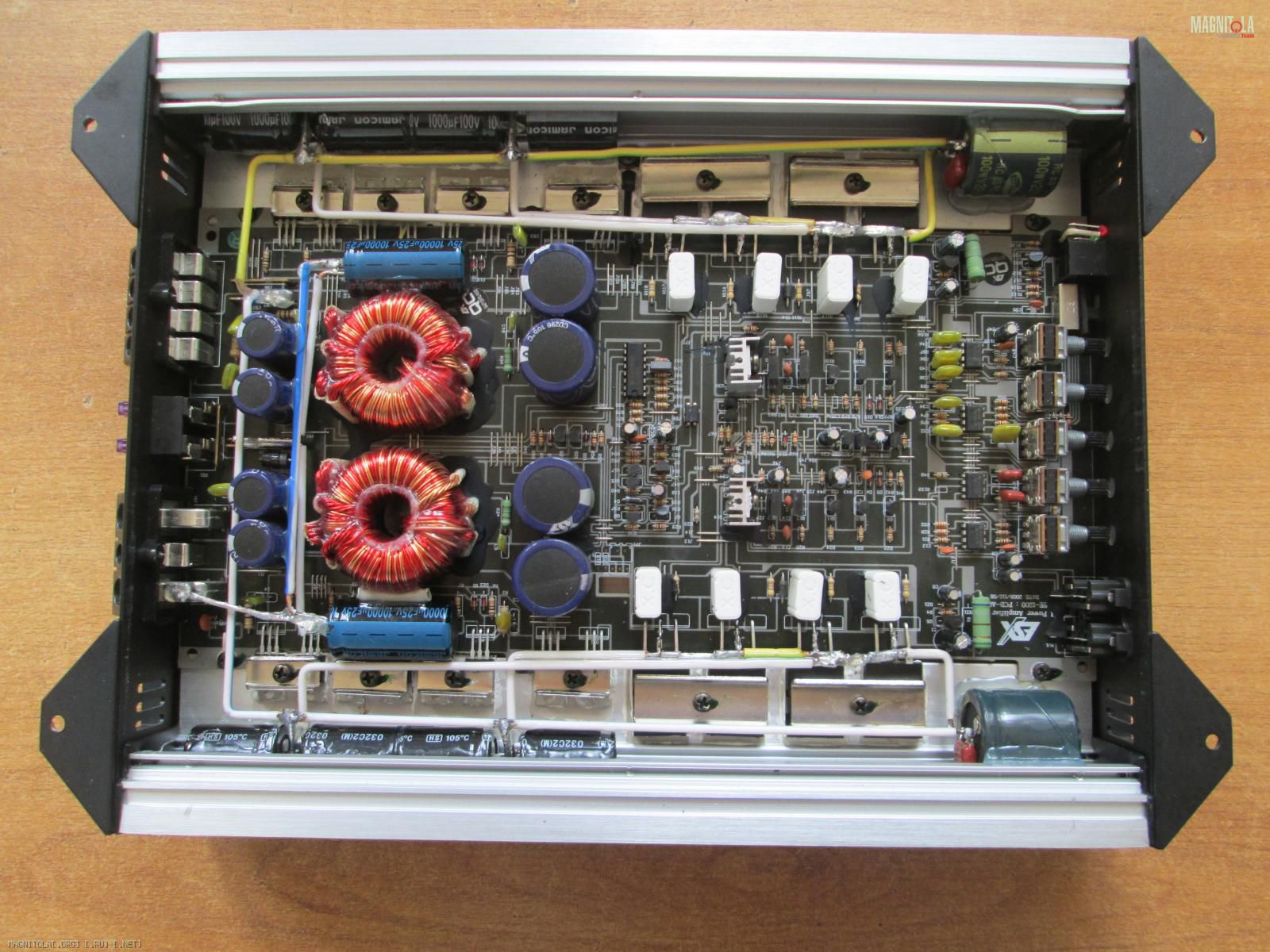

Вложение 1139670Вложение 1139672Вложение 1139674Вложение 1139676Вложение 1139678

Заодно пролил немножко клеем трансформаторы - уж больно свободно навиты последние витки, решил немного подфиксировать клеем.

Не знаю насколь критично, но общую "земляную" точку "вторичных" доп. банок, надо брать, непосредственно возле штатных, да бы избежать "земляных" петель. имхо

Цитата:

---

Сообщение от IlSan

Не знаю насколь критично, но общую "земляную" точку "вторичных" доп. банок, надо брать, непосредственно возле штатных, да бы избежать "земляных" петель. имхо

---

+100500!!!
В этой части из реализации наращивания ёмкости вторичного питания по фото очевидно, что не понято основное: зачем, как и что вообще эти дополнительные ёмкостные батареи должны делать и как работать.....
Наращивается энергоёмкость силового вторичного питания и вторичная МАССА это тоже часть этого же питания.
Источником этого силового питания являются :
- выход Плюс с выпрямителя,
- выход МИНУС с выпрямителя,
- выход средней точки с трансформатора, т.е. вторичная МАССА.

Согласен, получилась петля, неподумал... Отслушивание покажет насколько критично.

FFZ:
Усилитель моноблок.
Плюс питания подается на верхние транзисторы.
Минус питания на нижние.
Средняя точка (вторичная масса) взята возле выходных клемм, так как это единственное место где ее можно взять без разборки усилителя.

Цитата:

---

Сообщение от Tactic

Средняя точка (вторичная масса) взята возле выходных клемм, так как это единственное место где ее можно взять без разборки усилителя.

---

можно все оставить кроме этого - вторичную массу надо было брать от средней точки трансов.

Посмотрел еще раз откуда взял среднюю точку, получается фактически на толстой дорожке в 10 сантиметрах от родных конденсаторов.

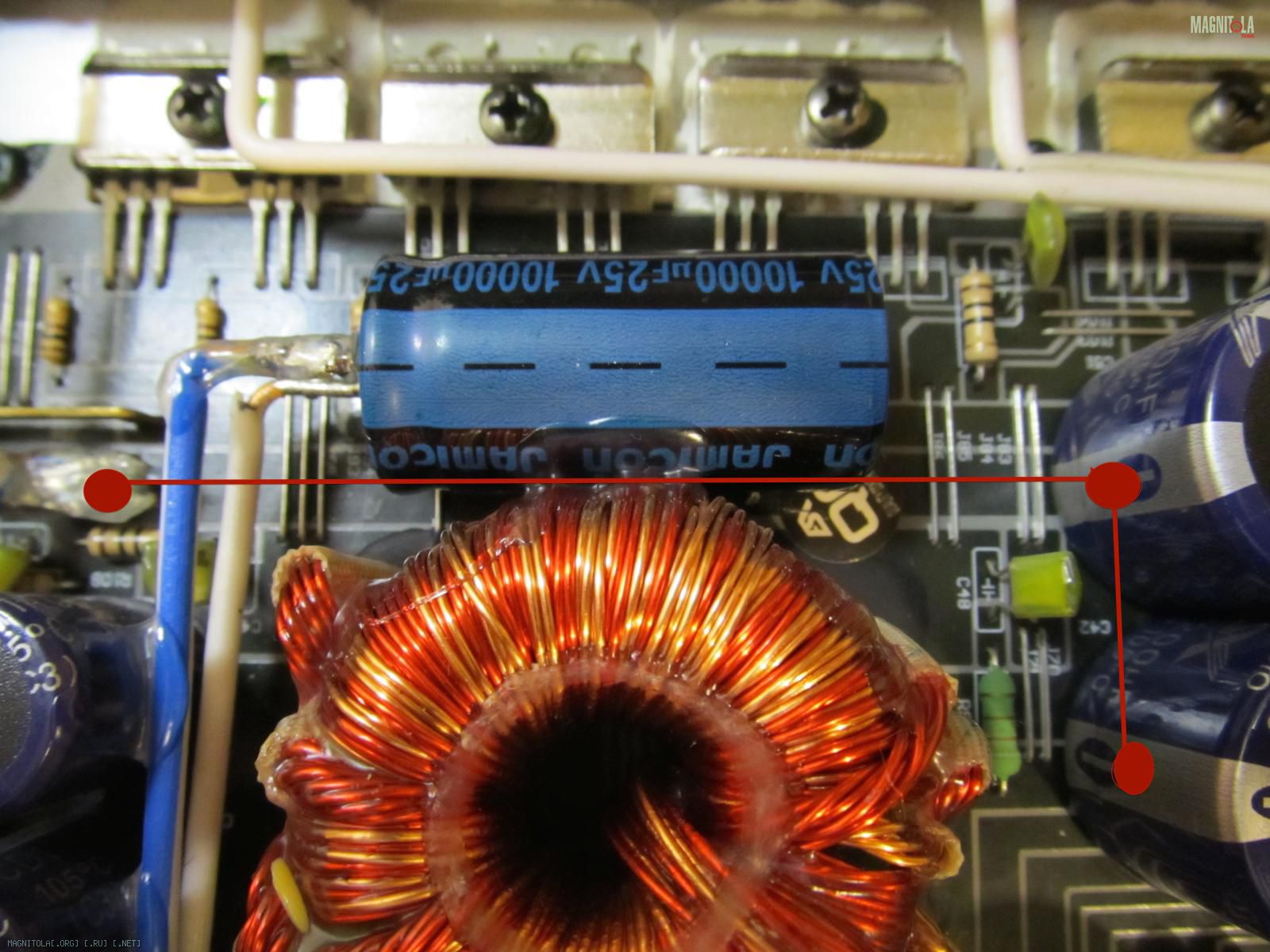

Попытался на фотографии изобразить красной линией дорожку.
Так как плата разведена не в форме звезды с явной средней точкой, то считаю что средняя точка взята приемлемо.
Вложение 1140802

Для силовых цепей 10 см. может оказаться бесконечно много...
