Подскажите для чего нужны папы (они идут со стороны фишки машины) AUX-LIN, AUX-RIN?
Для чего мамы ( они идут со стороны фишки магнитолы AUX IN L, AUX IN R?
А также провода IR? BACK? BRAKE??
Вид для печати
Подскажите для чего нужны папы (они идут со стороны фишки машины) AUX-LIN, AUX-RIN?
Для чего мамы ( они идут со стороны фишки магнитолы AUX IN L, AUX IN R?
А также провода IR? BACK? BRAKE??
С первыми двумя все просто.правый и левый аудиовход.
По трем оставшимся не подскажу без мануала.
Подключение к лампам заднего хода для включения камеры заднего вида
Подключение к ручнику для возможности просмотра видео
InfraRed- обычно датчик пульта ДУ
В машине на втором конце этого кабеля гнездо под джек 3,5 для подключения телефона (в бардачке, подлокотнике или на заглушке одной из кнопок.
Втыкаются в предыдущий пункт.
maisteroleg, спасибо за информацию.

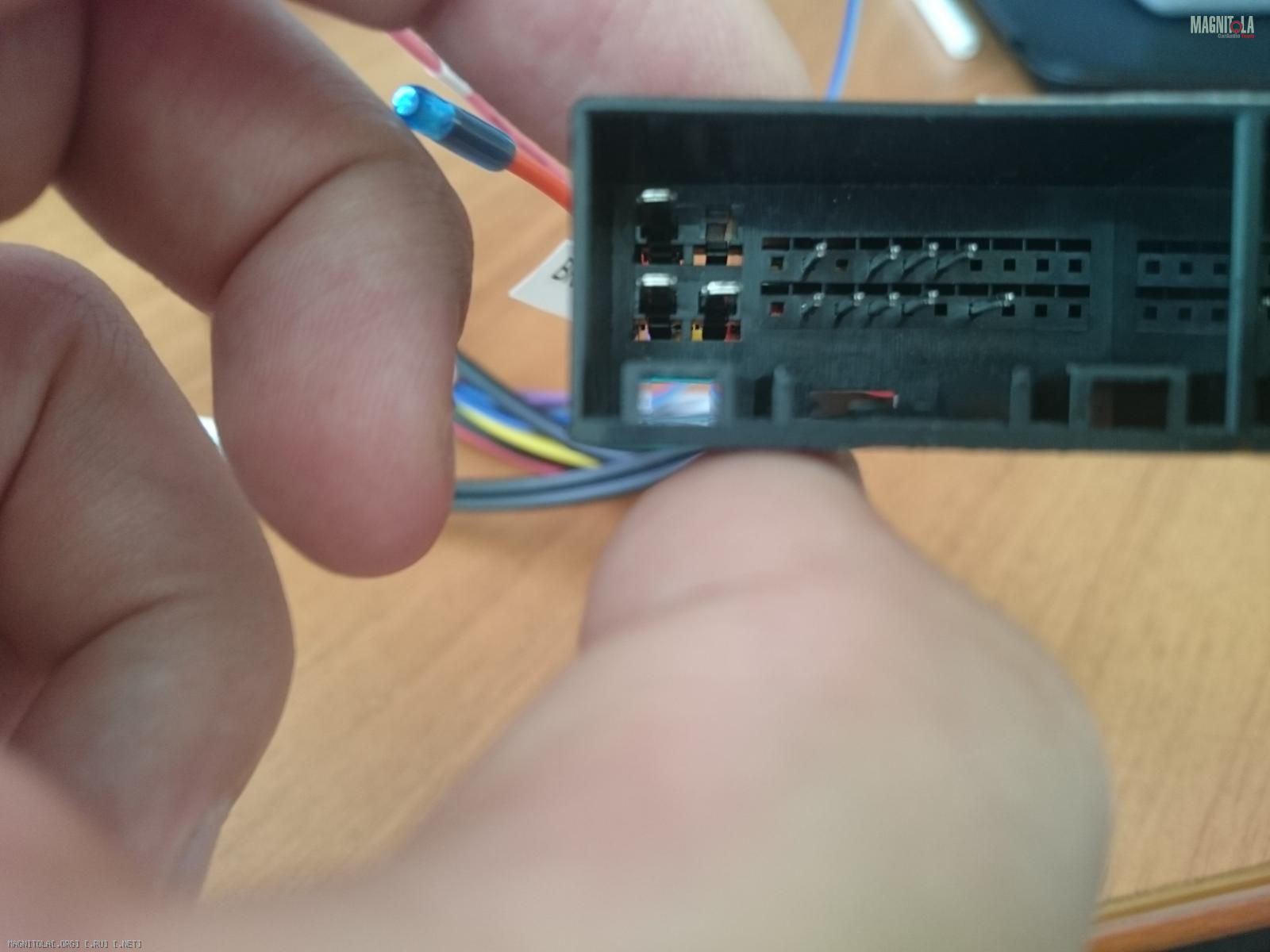

maisteroleg, Вложение 1139380Вложение 1139380
Тогда помогите еще разобраться как организовать сигнал REM на усилитель звука. Я понимаю что надо взять один из плюсов с фишки который идет от зажигания но какой непонятно или тонкий красный или толстый черный.

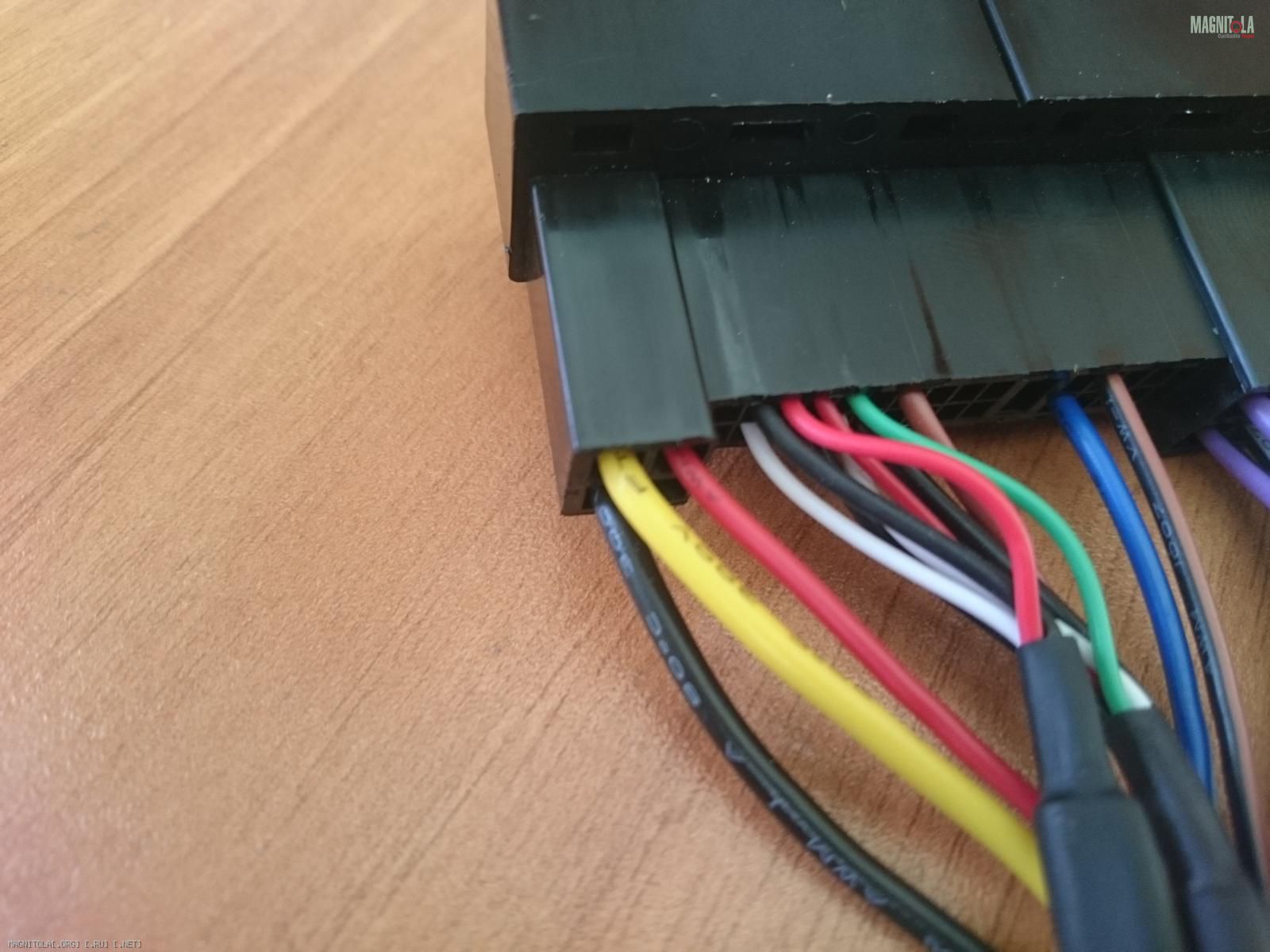

Вложение 1139382 вот со стороны проводов
maisteroleg, чисто синий? это на включение самой ГУ?
Синий, или синий с белой полосой обычно используется для включения дополнительных устройств- усилителя, активной или автоматической антенны. На нем появляется плюс 12 Вольт при включении магнитолы.
