Re: При увеличении громкости до 85% от максимума, усилитель кратковременно отключаетс
Цитата:
Сообщение от
FFZ
Чёт я не понял...
Столько писанины в теме, а к сути трабла так и не подошли...
Подключить мидбасы в лоб напрямую без всяких кроссоверов к усилителю.
Если и так будет хрюкать и при этом напряжение на клеммах питания усилителя не проседает, то усилитель в ремонт .
Собственно только что это и проверил. Нет, напрямую всё в порядке, не выключается даже на предельной громкости.
Re: При увеличении громкости до 85% от максимума, усилитель кратковременно отключаетс
Трехполосный кроссовер имеет кучу индуктивностей и кучу емкостей, подключаемых, опосредованно, к выходу усилителя. Как и положено в нормальном кроссовере, они взаимно компенсируются и нагрузка получается примерно активная.
В данном случае цепь индуктивности, фильтрующая басовый канал, была разорвана и баланс сместился в емкостную сторону.
Многие усилители на емкостной нагрузке при приближении к клиппу возбуждаются, ток выходного каскада увеличивается, срабатывает защита, что мы и слышим в данном случае.
Лечится это восстановлением баланса в кроссовере правильным подключением элементов или переходом на поканальное усиление с фильтрацией на входе усилителей.
Re: При увеличении громкости до 85% от максимума, усилитель кратковременно отключаетс
Цитата:
Сообщение от
Flatout Трехполосный кроссовер имеет кучу индуктивностей и кучу емкостей, подключаемых, опосредованно, к выходу усилителя. Как и положено в нормальном кроссовере, они взаимно компенсируются и нагрузка получается примерно активная.
В данном случае цепь индуктивности, фильтрующая басовый канал, была разорвана и баланс сместился в емкостную сторону.
Многие усилители на емкостной нагрузке при приближении к клиппу возбуждаются, ток выходного каскада увеличивается, срабатывает защита, что мы и слышим в данном случае.
Лечится это восстановлением баланса в кроссовере правильным подключением элементов или переходом на поканальное усиление с фильтрацией на входе усилителей.
Совершенно верно, но я бы всё же проверил целостность выходных RC цепочек на выходах всех каналов...
Re: При увеличении громкости до 85% от максимума, усилитель кратковременно отключаетс
Цитата:
Сообщение от
Flatout Лечится это восстановлением баланса в кроссовере правильным подключением элементов.
Правильным подключением не вылечилось, к сожалению.
Цитата:
Сообщение от
Flatout или переходом на поканальное усиление с фильтрацией на входе усилителей.
То есть докупаем Helix DSP.2, ну или Bit one плюс 2-х канальный усилитель на ВЧ и проблема решена?
---------- Сообщение добавлено 30.07.2017 в 11:29 ----------
Цитата:
Сообщение от
FFZ Совершенно верно, но я бы всё же проверил целостность выходных RC цепочек на выходах всех каналов...
Как это правильно сделать?
Re: При увеличении громкости до 85% от максимума, усилитель кратковременно отключаетс
Цитата:
Сообщение от
Антимолий Как это правильно сделать?
ну если ты знаешь что это такое, то прозвонить эти цепочки мультиметром не составит большого труда, для этого только крышку усилителя нужно будет снять, найти на плате эти цепочки и прозвонить их.
как правило RC цепочки во всех усилителях это конденсатор 0.1 мкф, а резистор 4.7 ом, 2.2 ом или порядка до 22 ом значительно реже...
Re: При увеличении громкости до 85% от максимума, усилитель кратковременно отключаетс
Короче вы тут о чем то умном ! зызызы Продолжу ка я бухать ! )))
Вложений: 1
Re: При увеличении громкости до 85% от максимума, усилитель кратковременно отключаетс
Цитата:
Сообщение от
Антимолий Правильным подключением не вылечилось, к сожалению.
Нехороший знак.
Усилитель не очень новый, подсохшие блокировочные электролиты способны проявлять чудеса изобретательности в звуке.

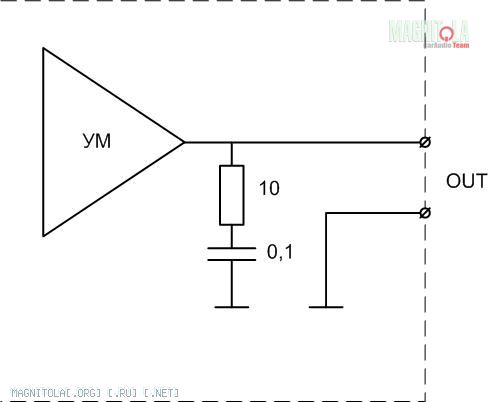

Но это только после проверки RC цепочки на выходе, служит она для повышения устойчивости усилителя на комплексной нагрузке и выглядит она везде одинаково (с вариациями, как в #25, еще кверху ногами может стоять, от перемены мест слагаемых...) резистор не редко даже с виду подгорелый, количество цепочек соответствует количеству выходов, при измерении всегда можно сравнить с соседними каналами:
Вложение 1158048
Re: При увеличении громкости до 85% от максимума, усилитель кратковременно отключаетс
Цитата:
Сообщение от
Flatout Нехороший знак.
Усилитель не очень новый, подсохшие блокировочные электролиты способны проявлять чудеса изобретательности в звуке.
Но это только после проверки RC цепочки на выходе, служит она для повышения устойчивости усилителя на комплексной нагрузке и выглядит она везде одинаково (с вариациями, как в #25, еще кверху ногами может стоять, от перемены мест слагаемых...) резистор не редко даже с виду подгорелый, количество цепочек соответствует количеству выходов, при измерении всегда можно сравнить с соседними каналами:
Вложение 1158048
И ещё раз спасибо, но, думается мне что я отдам его на дигностику оф.представителям, у меня в закромах завалялся JL Audio JX360/2 поставлю пока его.
Пы. Сы: О причино-следственных связях расскажу по итогам.
Вложений: 1
Re: При увеличении громкости до 85% от максимума, усилитель кратковременно отключаетс
И снова здравствуйте!
Проклятые пиндосские буржуи зарядили такой ценник за диагностику моего инвалида что я решил вскрыть свой Audison сам. Так как подобного рода ремонт не мой конёкб то я хотел бы уточнить про RC цепочки...

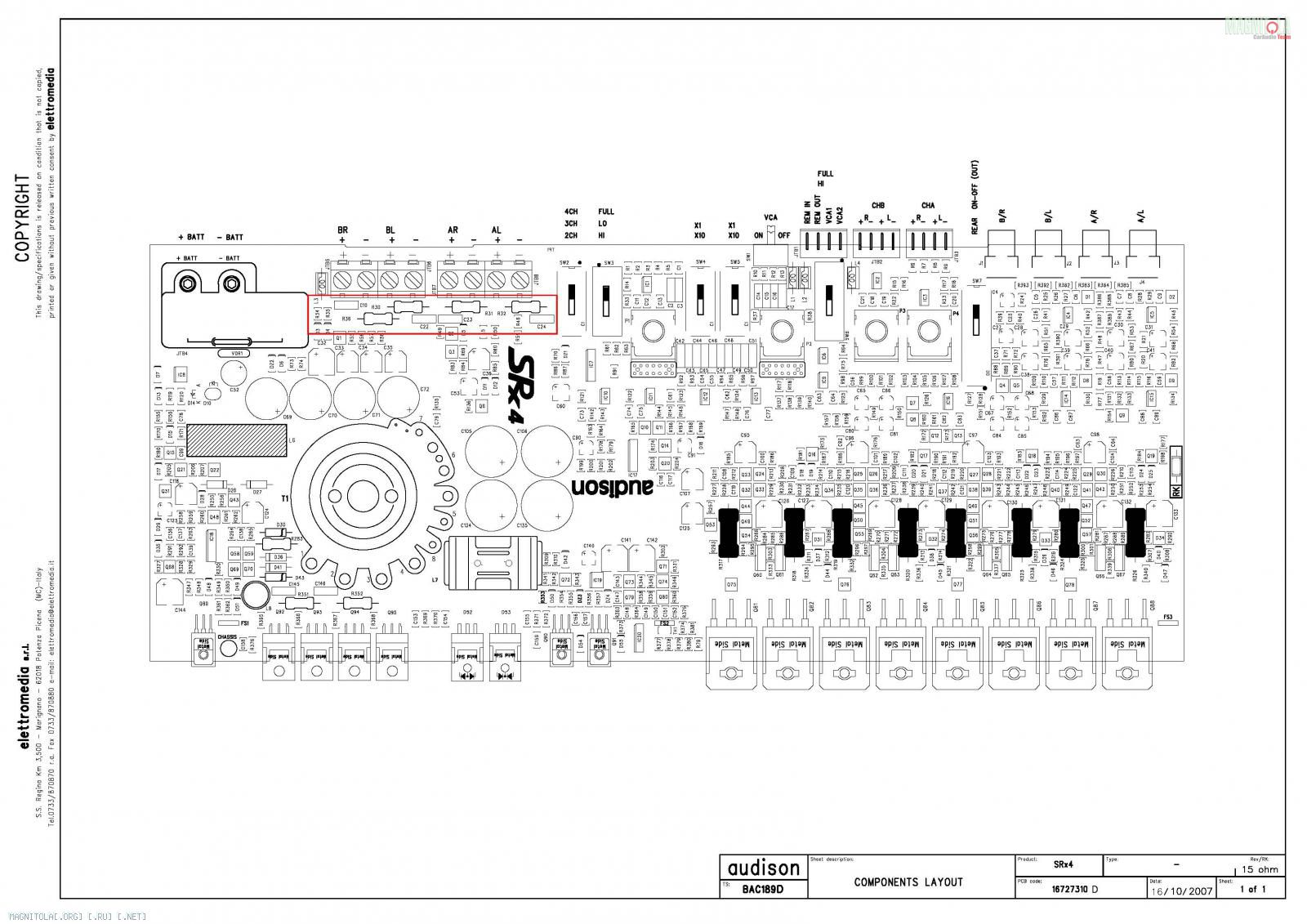

Я правильно понимаю что в первую очередь надо проверять то что я взял в рамку?
Вложение 1159520
Re: При увеличении громкости до 85% от максимума, усилитель кратковременно отключаетс
Цитата:
Сообщение от
Антимолий И снова здравствуйте!
Проклятые пиндосские буржуи зарядили такой ценник за диагностику моего инвалида что я решил вскрыть свой Audison сам. Так как подобного рода ремонт не мой конёкб то я хотел бы уточнить про RC цепочки...
Я правильно понимаю что в первую очередь надо проверять то что я взял в рамку?
Вложение 1159520
да, именно это место.
резисторы не должны быть в обрыве, т.е. иметь сопротивление о чём я писал ранее, а конденсаторы не должны быть в КЗ.
зы: сколько зарядили за диагностику?
