Как подключить штатный сабвуфер McIntosh?
Приветствую.
Интересует правильность подключения штатного сабвуфера, расположенного в задней полке седана. И возможно ли это вообще?
Было: полностью штатная система Mcintosh из 4-ёх 8-омных динамиков, 2-ух пищалок и сабвуфера 4 Ом (см. схему ниже).
Подвесы на динамиках в дверях от времени состарились и рассыпались, а ГУ читает только диски с одним старым форматом.
В связи с чем поменял ГУ на Pioneer MVH-280FD с выходами RCA на задней панели под сабвуфер и установил другие динамики с сопротивлением уже 4-ом соответственно (на родную проводку). Пищалки оставил родные. Под сидением остался штатный усилитель и сабвуфер в задней полке.
Ниже привожу схемы моего McIntosh:

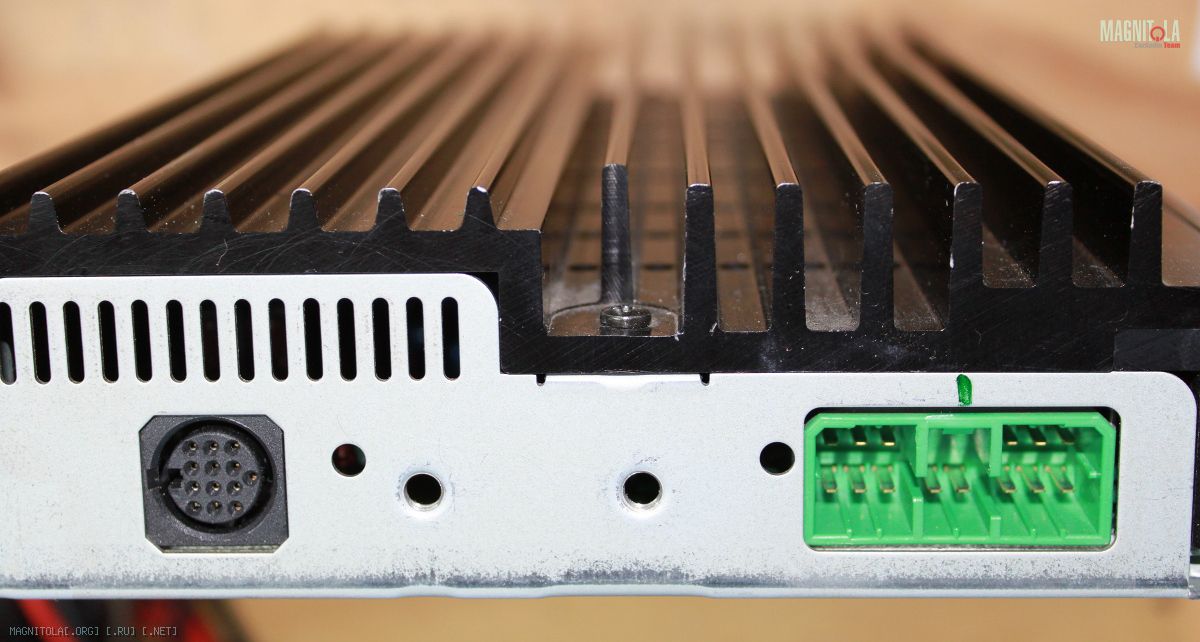

Вход и выход на усилителе:
Вложение 1225060
Схема входного кабеля:
Вложение 1225062

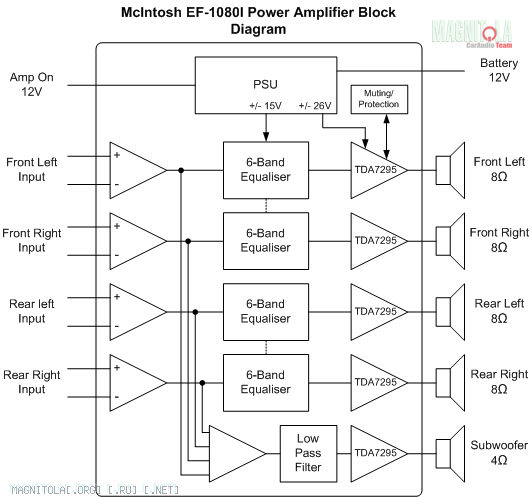

Схема усилителя McIntosh EF-1080I:
Вложение 1225064
Схема выходного кабеля:
Вложение 1225066
Я вроде бы понимаю как это сделать, но не могу учесть всех нюансов.
- Как мне правильно сделать переход с RCA на входной кабель? (как учесть все контакты "плюсов" и "минусов" и правильно всё спаять?)
- Как правильно сделать питание?
- Задействовать нужно контакты всех 4-ёх динамиков или хватит только пары передних? (на схеме усилителя, как я вижу, штатно сабвуфер использует контакт со всех 4-ёх динамиков для звука).
- Сыграет ли другое сопротивление уже установленных динамиков как нибудь?
- На выходном кабеле, как я понимаю, оставляю только пары контактов "плюс", "минус" и сабвуфер.
Если понадобится полная подробная схема компонентов усилителя, могу тоже скинуть.
Re: Как подключить штатный сабвуфер McIntosh?
Друзья, неужели нет специалистов? Или я ошибся разделом?)
Re: Как подключить штатный сабвуфер McIntosh?
Что именно не понятно?
Пищалки подключай на передние каналы гу через фильтра (конденсаторы , должны быть штатные её).
На задние каналы - мидбасы фронта.
Тыл - в топку.
Входы в усилителе-балансные? На штатном гу минуса выходов звонятся между собой?
Re: Как подключить штатный сабвуфер McIntosh?
Цитата:
Сообщение от
chu0037
Что именно не понятно?
Пищалки подключай на передние каналы гу через фильтра (конденсаторы , должны быть штатные её).
На задние каналы - мидбасы фронта.
Тыл - в топку.
Входы в усилителе-балансные? На штатном гу минуса выходов звонятся между собой?
По пищалкам вопросов нет. Они так и подключены. Вообще сейчас всё подключено и играет, кроме сабвуфера. Не понятно как правильно именно его подключить, исходя из схем. А именно: как сделать (спаять) переход с выхода для сабвуфера RCA на магнитоле на штатный кабель, который идёт ко входу усилителя (на схеме выше - круглый).
Вложений: 2
Re: Как подключить штатный сабвуфер McIntosh?
Вот таким образом можно соединить? И правильно ли это будет, в плане того, что тыл (Rear) не подключен остался?
На надпись 3 pin XLR не обращайте внимания.
Вложение 1225278
И получится что то вроде этого:
Вложение 1225290
Re: Как подключить штатный сабвуфер McIntosh?
Цитата:
Сообщение от
Sverhnov Вот таким образом можно соединить? И правильно ли это будет, в плане того, что тыл (Rear) не подключен остался?
На надпись 3 pin XLR не обращайте внимания. Вложение 1225278
И получится что то вроде этого:
Вложение 1225290
Должно заработать!
Re: Как подключить штатный сабвуфер McIntosh?
А может будет правильней соединить все 4 канала (как на нижнем фото в предыдущем посте)? Далее через Y-RCA правый и левый канал превратятся в 2 канала и всё это в выход магнитолы 2RCA для сабвуфера...
Но есть сомнения - не поделится ли мощность таким разветвлением? Усилитель не имеет настроек физически. Мощность не подкрутишь.
Re: Как подключить штатный сабвуфер McIntosh?
Цитата:
Сообщение от
Sverhnov А может будет правильней соединить все 4 канала (как на нижнем фото в предыдущем посте)? Далее через Y-RCA правый и левый канал превратятся в 2 канала и всё это в выход магнитолы 2RCA для сабвуфера...
Но есть сомнения - не поделится ли мощность таким разветвлением? Усилитель не имеет настроек физически. Мощность не подкрутишь.
Думаю, не обязательно соединять все 4 канала. Но если и соединить, ничего не изменится. В усилителе, судя по схеме, просто присутствует сумматор на сабвуферном канале, что бы при изменении положения баланс/фейдер это не затрагивало сабвуфер.
P.S. Мощность в усилителях и не "подкручивается"), а регулируется чувствительность на входе, это совсем разные вещи, но да, изменение этой настройки влияет и на мощность)http://cdn.magnitola.org/images/smil...on_exclaim.gif
Вложений: 1
Re: Как подключить штатный сабвуфер McIntosh?
Не случилось чуда. Сделал как на схеме выше, припаял минусы и плюсы передних каналов к RCA. Соединил с магнитолой (выход RCA S/W) и усилителем. На выходном кабеле усилителя оставил контакты питания и сабвуфера. Игрался с настройками магнитолы (Магнитола Pioneer MVH-280FD: REAR/REAR, SW/SW, REAR/SW). Сабвуфер подключен и физически и программно на магнитоле - проверял.
Что я делаю не так? Может я ошибаюсь с контактами (вход/выход)? Подскажите пожалуйста...
На всякий случай полный мануал усилителя со схемами:
Вложение 1230152
И ещё дополнительная информация по этой системе: https://jeremy.geek.nz/2010/06/17/mc...i-information/
Re: Как подключить штатный сабвуфер McIntosh?
Саб вообще не играет???
Если выяснится,что штатный усилитель неисправен,то правильным ходом будет следующее -
Насколько понял,поканалка так и не осуществилась,на тыловых каналах гу не мидбасы фронта,а тыл...
Тыл-отключить,на один тыловой канал (мостом нельзя!) подключить сабвуфер.
