Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях

День добрый, всем знатокам и участникам.
Мне нужна ваша профессиональная оперативная помощь.
Задача в следующем на форумах много обсуждалось про недостатки дешевых магнитол 2 din с Ali. Яркий пример магнитола Podofo 7023B. Вроде недорогая и для начального уровня вполне, но есть некие мелочи, которые стоят копейки, а могут сделать звучание лучше.
Я связался с представителем завода в Китае и дал задание доработать эту модификацию: а именно заменить усилитель на TDA 7850, заменить аудипроцессор на TDA7719, а также вставить синий зуб версии 4.2 чтобы передавать аудиопоток почти в максимально возможном на сегодня качестве (версию 5,0 или чип CR 8675 не могут установить, так как придется плату менять, а это другие заказы минимальной партии), также замена сенсорной части на емкостную и выносной микрофон.
Китайцы согласились и выслали схему устройства во вложении. Я не специалист, но и так вижу, что просил их увеличить емкость конденсатор до 10000 мкф 25 вольт (на схеме смотрю стоит 2200).
Нужен аудит и советы что где поправить и добавить, может емкости конденсаторов еще где увеличить, может где сопротивленяи изменить или еще что-либо, чтобы максимально улучшить эту простецкую магниитолку до уровня "середнячка".
Буду рад Вашим профессиональным комментариям, я не специалист в этой теме, я больше по продажам.
Готов за данный аудит и доработку прислать на тест опытный образец для сравнения стока и модернизированной версии, если здесь есть такие специалисты и желающие.

Если

Цитата:

---

Сообщение от Михаил1976

емкость конденсатор до 10000 мкф 24 вольта

---

И

Цитата:

---

Сообщение от Михаил1976

я не специалист в этой теме, я больше по продажам.

---

Мой совет-лучше не нужно ни чего Вам в ней делать.

А юмор в чем: в опечатке?
к этому усилителю рекомендуют такой на Ali они даже комплектом продаются.

Цитата:

---

Сообщение от Михаил1976

Я связался с представителем завода в Китае и дал задание доработать эту модификацию

---

п.с https://youtu.be/-5C3Rc5ClqI

я все равно не понимаю Вашего юмора, ну да ладно :facepalm:

Цитата:

---

Сообщение от Михаил1976

я все равно не понимаю Вашего юмора, ну да ладно :facepalm:

---

Что измениться,если увеличить емкость электролита до 10000uf?
п.с Я же написал,не нужно туда ни чего добавлять. Из х.вна,конфета не получиться.Так теперь понятно?

Можно, конечно же, заниматься высокоумием.
Но мы провели маркетинговые исследования и стало ясно, что в районе 3900 рублей за устройство 2 din с емкостным тачем и разрешением 1024*600 и такими доработками, а также камерой заднего вида на чипе CCD HD с 520 линиями просто конкурентов нет. Ближайшие конкуренты от 10000 рублей.
Что говорить: в именитых процессорных магнитолах блютуз-модули стоят эпохи динозавров.
Меломаны как Вы, конечно же, не купят "такое", а для 90% прочих автолюбителей получить такой наборчик будет подарочек ого-го :good2:.
Настраивать будем под компонентную систему URAL AS-C1627K или, если доработанный усилок 7850 потянет, Ural AK-74.C.
Так что можете далее злословить, но факт налицо: за 6900 рублей мой покупатель получит лучшее предложение рынка на сегодняшний день в начальном сегменте "ГУ + камера заднего хода CCD HD + акустика"
Как говорится "И в пир, и в мир, и в добрые люди".
Спасибо за поддержание темы, жаль что модератор ее сюда перенес, знающие люди, надеюсь читаю здесь сообщения.

То, что разрабатывают китайцы на своей комплектухе.. там уже все очень хорошо просчитано...и что бы изделие стало на уровень лучше придется вложить в него столько, что оно опять станет стоить как и все остальные этого же уровня...
Замена пары чипов проблемы нерешит... там придется заново переразводить плату, улучшать питание всего и вся и т.д. и тп..

Это же китайские инженеры сами и предложили так реализовать. Может быть нужен от них ни этот документ, а электросхема для понимания.
На форумах куча инфо, что просто замена усилка дает какой-то эффект: в инете куча объяв "перепаяем усилок магнитолы на tda 7850 за 1000-1500 рублей (материалы+работа)".
А здесь еще чип аудиопроцессора другой вместо TM2313 и модуль связи и экранчик.
Вот выдержка из спецификации Kenwood DMX6018BT ценою в 20000:
экран 800*480 резистивный
Bluetooth V3.0
Да, это процессорная голова и это абсолютно другой уровень звука, конечно же, но пора уже начинать и брэндам ставить современные компоненты, тем более стоимость их копеечная и собирают также на китайских фабриках.

Давным давно кода я был еще маленький, уже тогда понял что все попытки добиться от дешевой башки методом унутренего тюнинга каких то приемлемых результатов это пустая трата денег и времени. Чем Вы и пытаетесь заняться. Сегодня на алике это чудо стоит 2300 рублей - Вы чего хотите добиться от этого чуда? В качестве - просто взял поставил и забыл да пойдет. радио музыка хэндсфри не надо больше ничего требовать. Все ИМХО.

Жаль, что сообщения некоторых форумчан начинаются со своего величания и косвенного унижения новичка :good2:
Я это к чему, мы ездим все на разных авто: кто-то на более дорогих, кто-то по-дешевле.
Я форум особо не читал, но с таким подходом можно дойти до утверждений типа, "что в машины типа TLP 150 имеет смысл ставить хорошую акустику, а в лансеры, например, или другие авто ценником до 1,5 лямов и штатной ограничиваться надо, смысл ставить в такой шлак хороший звук".
Я уверен, что такой подход ни к чему хорошему не приведет. :stop:
Вы можете взять даташиты этих компонентов, почитать их характеристики, а потом уже что-то написать или просто пропустить, если сказать по существу нечего.

Основные претензия к дешевым китайским ГУ:
- отношение сигнал/шум на уровне 70+ дб;
- THD 0,05%.

Это все на уровне линейного выхода. Для очень не притязательного слушателя.
Соответственно встроенному усилителю мощности ни какие конденсаторы уже не помогут.

Первое сообщение относительно по теме, как раз замена внутреннего усилителя со штатного TDa 7388 на 7850 это и решает.

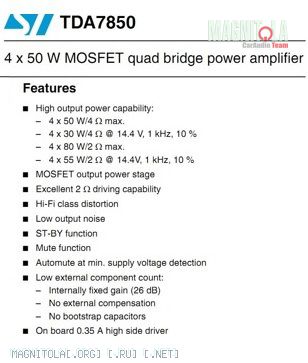

По данным характеристик, видим преимущество усилителя TDA7560/TDA7850 перед TDA7388:
- Выходная мощность выше
- Работают на МОП-транзисторах (MOSFET), TDA7388 работает на биполярных транзисторах.

Автолюбители высоко оценивают усилитель TDA7850, мотивируя, что по сравнению с усилителями TDA7388 они выдают более красивое - "мягкое" звучание, создают меньше искажений и устойчивы к долговременной перегрузке. TDA7850 превосходит классический TDA7388 усилитель, как по коэффициенту демпфирования, так и по передаче низких и высоких частот. Частота среза TDA7850 значительно выше, чем у TDA7388, что благоприятно сказывается на искажениях.

Основные преимущества TDA7850 перед TDA7388 – выходная мощность, высокая температурная стабильность, малая мощность управления, низкая подверженность к пробою, самоограничение тока, высокое быстродействие, малый уровень шума.
Вложение 1279177

Цитата:

---

Сообщение от Михаил1976

Жаль, что сообщения некоторых форумчан начинаются со своего величания и косвенного унижения новичка :good2:
Я это к чему, мы ездим все на разных авто: кто-то на более дорогих, кто-то по-дешевле.
Я форум особо не читал, но с таким подходом можно дойти до утверждений типа, "что в машины типа TLP 150 имеет смысл ставить хорошую акустику, а в лансеры, например, или другие авто ценником до 1,5 лямов и штатной ограничиваться надо, смысл ставить в такой шлак хороший звук".
Я уверен, что такой подход ни к чему хорошему не приведет. :stop:
Вы можете взять даташиты этих компонентов, почитать их характеристики, а потом уже что-то написать или просто пропустить, если сказать по существу нечего.

---

Неправильный пример вы привели с автомобилями и заменой в них звука.
Тождственный вашей задумке- "Берём автомобиль " черри куку 6 " , меняем внём заднее калёное стекло на триплекс , пружины натяжения колодок в задних барабанах на пружины с бугатти , крестовину в рулевом валу с мазератти , ниппеля в колёсах с феррари , лампочки в панели приборов от рено и привода центрального замка с мерседеса ..."

Цитата:

---

Сообщение от Михаил1976

Жаль, что сообщения некоторых форумчан начинаются со своего величания и косвенного унижения новичка :good2:
Я это к чему, мы ездим все на разных авто: кто-то на более дорогих, кто-то по-дешевле.
Я форум особо не читал, но с таким подходом можно дойти до утверждений типа, "что в машины типа TLP 150 имеет смысл ставить хорошую акустику, а в лансеры, например, или другие авто ценником до 1,5 лямов и штатной ограничиваться надо, смысл ставить в такой шлак хороший звук".
Я уверен, что такой подход ни к чему хорошему не приведет. :stop:
Вы можете взять даташиты этих компонентов, почитать их характеристики, а потом уже что-то написать или просто пропустить, если сказать по существу нечего.

---

Ты не прав Бро! Мы любим и уважаем новичков! Через этот "тюнинх" прошли почти все. Тебе мастера (я не про себя) указывают верный путь. Просто поставь и забудь. Из этого зверя ничего не вытянешь. Я тебе скажу что простая косорукая шумка дешевыми материалами удивит тебя намнОООго больше чем замена камня. Кроме мощника там куча всякой дешевки как то: хреновая рассыпуха и разводка, косо###ые машинные коды программы при распоковке аудио контейнеров и всякие непонятные цап алгоритмы. В итоге на твой мощник придет весь тот же мусор что и был, И что сделает великолепный усилок? то же что и старый просто все это усилит! Мы хотим сберечь твои нервы и деньги. На своем опыте скажу что перелопатил кучу всякой мишуры пока не купил здесь на форуме б/у пионер 88й. С тех пор жизнь моя успокоилась и познал дзен. И еще раз повторю что каждое сообщение ито глубокое ИМХО

Я хочу такое довести немного до ума и продавать в России с нашим гарантийным сервисом, а не удачей с алиэкспресса. Мне не нужен супер звук, а хочу предложить ребятам качественное решение начального уровня. По шви вопросов нет, без этого никуда. Сравнение с чери Куку тоже от высокоумия. Последняя geely FY 11 в кузове а-ля бвв х4, просто бомба будет в следующем году. Китай меняется и гибко очень в сторону качества смотрит. Я с несколькими фабриками oem общался и у всех подход разный. Когда придут первых 3 образца их протестят 2 блогера и сделают свои выводы по сравнению со стоком, но и само собой не будут её сопоставлять с верхом рынка, и скажут пусть "шлак или нормальная база".
Наша ниша для чуть более искушенных sq-любителей, чем просто " что-то пищит".
Ещё раз напишу, что комплект гу 2 din + камера + компоты + шви дверей станет не более 10000, за такие деньги будет имхо лучшее предложение. Для прочих есть другие очень замечательные варианты, но с другими бюджетами.

Цитата:

---

Сообщение от Михаил1976

Я хочу такое довести немного до ума и продавать в России с нашим гарантийным сервисом, а не удачей с алиэкспресса. Мне не нужен супер звук, а хочу предложить ребятам качественное решение начального уровня. По шви вопросов нет, без этого никуда. Сравнение с чери Куку тоже от высокоумия. Последняя geely FY 11 в кузове а-ля бвв х4, просто бомба будет в следующем году. Китай меняется и гибко очень в сторону качества смотрит. Я с несколькими фабриками oem общался и у всех подход разный. Когда придут первых 3 образца их протестят 2 блогера и сделают свои выводы по сравнению со стоком, но и само собой не будут её сопоставлять с верхом рынка, и скажут пусть "шлак или нормальная база".
Наша ниша для чуть более искушенных sq-любителей, чем просто " что-то пищит".
Ещё раз напишу, что комплект гу 2 din + камера + компоты + шви дверей станет не более 10000, за такие деньги будет имхо лучшее предложение. Для прочих есть другие очень замечательные варианты, но с другими бюджетами.

---

старт ап. Ну удачи могу пожелать, без всякой иронии! Только вряд ли удастся составить конкуренцию в нижнем сегменте, там все решает оптимизация расходов а это удешевление компонентов. А ты предлагаешь удорожание. Ну все равно в любом случае приветствую начинание!!!

Время покажет, но жаль, что тему сюда перенес модератор. Изначально вопрос был по схемам, которые предложили китайские инженеры. А тут надо бы мнение технарей, а у нас общение по интересам скорее.

Цитата:

---

Сообщение от Михаил1976

жаль что модератор ее сюда перенес

---

Перенесена тема в этот раздел в соответствии и с её содержанием, и в соответствии и с Вашим уровнем - Новичок.

---------- Сообщение добавлено 16.05.2019 в 14:11 ----------

Цитата:

---

Сообщение от Михаил1976

Изначально вопрос был по схемам, которые предложили китайские инженеры.

---

То, что было прилеплено к первому сообщению темы в виде файла и что ты называешь схемой, оной не является :).
Вопросы, которые ты пытаешься выяснить, уровню раздела Высший пилотаж не соответствуют ну просто ни как...

Есть возможность уговорить китайцев ставить конденсатор 10000 мКф и более продвинутые микросхемы TDA 7850 и TDA7719, ставь, в результате девайс станет лучше.
Да, станет лучше!
Чего тут выяснять и обсуждать?
Вопрос в востребованности итогового девайса и как следствие в его успешной реализации вот и всё :).

Цитата:

---

Сообщение от Михаил1976

Готов за данный аудит и доработку прислать на тест опытный образец для сравнения стока и модернизированной версии, если здесь есть такие специалисты и желающие.

---

аудит схемотехники стоит денег, а за интерес если только какой любитель согласиться ))) но и качество такого "аудита" соответствующее

Золотые слова, поэтому и тему изначально написал в теме "высший пилотаж" и не указывал нигде что мне это бесплатно.
Но никто, к сожалению, не обратился с толковым советом или предложением ни в личку, ни в теме.
Я на форуме новичок, но запрос не простой.
Вот и получается: "казнить нельзя помиловать"

Наконец-то добрался до ноутбука. Приведенные, по памяти, цифры требуют некоторого уточнения.
Все нижеописанное касается 2DIN android ГУ нижнего (ниже плинтуса) ценового сегмента. Сильно подозреваю, что 2 рубля без андроида сделано точно так же.

Начнем с АЧХ. Китайцы давно просекли, что наличие эквалайзера дает маркетинговое преимущество, а себестоимость каждой дополнительной полосы составляет 0,00001 юаня. И СуперКристаллБриллианс улучшайзер звука не намного дороже, по этому имеем такую АЧХ.
Вложение 1279205

Далее отношение сигнал/шум на ЛИНЕЙНОМ выходе. На выходе УМ оно не станет лучше, чем на линейном, хоть самую распрекрасную микросхему ставь. Тоже самое касается уровня нелинейных искажений (THD). Итак вот он, шум, в лучших традициях кассетного магнитофона.
Вложение 1279207

Ну и нелинейные искажения. Перефразируя правило Советской метрологии считаю, что источник сигнала должен в 5 раз (на 14 дБ) превосходить подключенный к нему усилитель по уровню нелинейных искажений. Среднее значение THD в нижнем и среднем ценовом диапазоне автомобильных усилителей можно оценить в 0,05%. Следовательно THD должен составлять не более 0,01%. На дешевом китайском ГУ имеем
Вложение 1279209

Как-то так. Примитивный анализ показывает, что самое узкое место дешевого китайского ГУ - это отношение сигнал/шум. Вот его и надо довести хотя бы до уровня 80+ дб. АЧХ можно относительно подравнять штатным эквалайзером, но при сбросе питания оно опять переходит к виду китайского иероглифа.

Инженеры из Китая прислали схемы, надеюсь, теперь это они.
Теперь, думаю, проще будет

Flatout,
+100500!!!
Вопрос только в том, что ТС совершенно прав, написав что, тем на кого он ориентирует итоговый этот продукт совершенно пофиг и на вопрос уровня шума и по большому счёту и на уровень искажений этих порядков.
Этому сегменту потенциальных покупателей важнее, чтоб погромче относительно подобных ГУ и чтоб откровенной срани в звуке при этом не сильно много было и всё.
ТС подошёл к вопросу допилить данное ГУ ещё на этапе производства исключительно из унитарных и прагматических соображений бизнеса, проанализировав всё то, что есть на просторах инета о том, что с подобными ГУ народ делает после покупки.
Т.е. нюансы эти ему не актуальны ...

зы: для ТС - многие обладатели подобного уровня китайских балалаек как правило жалуются ещё и на качество приёма радио, т.ч. попробуй пошевелить своих на удивление ))) сговорчивых китайцев и по этому вопросу...

---------- Сообщение добавлено 17.05.2019 в 08:45 ----------

Цитата:

---

Сообщение от Михаил1976

Инженеры из Китая прислали схемы, надеюсь, теперь это они.
Теперь, думаю, проще будет

---

да :), вот теперь это схема.

Все правильно, но хочется по максимуму сделать все в заводских условиях, чтобы не корячились самоделкины, заказывая чипы левые 7850 с низким сопротивлениям на нужных ногах и т.п.
По радио у них чип 8035, что есть с 10 ногами еще, чтобы лучше стало - посоветуйте (про жалобы на радио я не знал, а то изучил бы эту тему ранее) или может быть можно что-то напаять допом, чтобы лучше стало.
Жаль, конечно, что пятый зуб не могут пока поставить, там выходы spdif были бы.
С этими шумами в моей ситуации можно что доработать?
Там в выходах может что попросить доработать.
Я очень хочу сделать нормальное устройство базового уровня и уже дома с открытым кодом оболочки настроить его под компоты от Урала.
Человек захочет проапгрейдить свой музон, а у него - адекватное решение.
Почему еще 2 din, так как многим нужна еще и камера и они начинают мудрить: либо зеркало, либо отдельно экран и все в никуда).
Форумчане, мне стыдно, что я не специалист в этом деле и полез на форум к вам, но мне надо это
:pardon:

Цитата:

---

Сообщение от Михаил1976

Все правильно, но хочется по максимуму сделать все в заводских условиях, чтобы не корячились самоделкины, заказывая чипы левые 7850 с низким сопротивлениям на нужных ногах и т.п.
По радио у них чип 8035, что есть с 10 ногами еще, чтобы лучше стало - посоветуйте (про жалобы на радио я не знал, а то изучил бы эту тему ранее) или может быть можно что-то напаять допом, чтобы лучше стало.
Жаль, конечно, что пятый зуб не могут пока поставить, там выходы spdif были бы.
С этими шумами в моей ситуации можно что доработать?
Там в выходах может что попросить доработать.
Я очень хочу сделать нормальное устройство базового уровня и уже дома с открытым кодом оболочки настроить его под компоты от Урала.
Человек захочет проапгрейдить свой музон, а у него - адекватное решение.
Почему еще 2 din, так как многим нужна еще и камера и они начинают мудрить: либо зеркало, либо отдельно экран и все в никуда).
Форумчане, мне стыдно, что я не специалист в этом деле и полез на форум к вам, но мне надо это
:pardon:

---

А зачем,интересно,Вы обратились на "звуковой" форум?Если эта "поделка", к звуку не имеет ни какого отношения? Может лучше на "специализированный" форум нужно,где находяться "соратники по китайским девайсам"?

Цитата:

---

Сообщение от datik

А зачем,интересно,Вы обратились на "звуковой" форум?Если эта "поделка", к звуку не имеет ни какого отношения? Может лучше на "специализированный" форум нужно,где находяться "соратники по китайским девайсам"?

---

Ну что уж так то ))), у нас многопрофильный форум.
А на ресурсах, я правда ХЗ ))) есть ли такие специализированные эти "соратники по китайским девайсам" ))), до вопросов, которые тут подняли, соратникам этим до лампочки ))).

---------- Сообщение добавлено 17.05.2019 в 09:42 ----------

Цитата:

---

Сообщение от Михаил1976

Жаль, конечно, что пятый зуб не могут пока поставить, там выходы spdif были бы.
С этими шумами в моей ситуации можно что доработать?

---

это уже значительно сложнее, тут уж простыми манипуляциями замены чего то на TDA 7850 , типа как кубками Лего не получится.
Это будет уже затратным и в свой бизнес план итоговой себестоимости изделия ты не влезешь никак...

---------- Сообщение добавлено 17.05.2019 в 09:43 ----------

Цитата:

---

Сообщение от Михаил1976

Я очень хочу сделать нормальное устройство базового уровня и уже дома с открытым кодом оболочки настроить его под компоты от Урала.

---

а это что такое - компоты?

Цитата:

---

Сообщение от datik

А зачем,интересно,Вы обратились на "звуковой" форум?Если эта "поделка", к звуку не имеет ни какого отношения? Может лучше на "специализированный" форум нужно,где находяться "соратники по китайским девайсам"?

---

Форум по "китайщине и поделкам"- ха-ха, Петросян со Степаненко отдыхают апстену

90% машин по нашим опросам имеют акустику либо штатную, либо то, на что хватило либо у предыдущих хозяев, либо у теперешних.
Я почитал форум немного и понял, что тут есть люди с мозгами и практики-электронщики, а также атмосфера.
Пытался через фриланс кого-то найти или на форуме pccar, но глухо...
Я пытаюсь что-то сделать и сделаю.
Не надо высокомерия, уважаемый!

---------- Сообщение добавлено 17.05.2019 в 09:55 ----------

Цитата:

---

Сообщение от FFZ

Ну что уж так то ))), у нас многопрофильный форум.
А на ресурсах, я правда ХЗ ))) есть ли такие специализированные эти "соратники по китайским девайсам" ))), до вопросов, которые тут подняли, соратникам этим до лампочки ))).

---------- Сообщение добавлено 17.05.2019 в 09:42 ----------


это уже значительно сложнее, тут уж простыми манипуляциями замены чего то на TDA 7850 , типа как кубками Лего не получится.
Это будет уже затратным и в свой бизнес план итоговой себестоимости изделия ты не влезешь никак...

---------- Сообщение добавлено 17.05.2019 в 09:43 ----------


а это что такое - компоты?

---

:to_take_umbrage: Компоненты я уже писал, начальный уровень URAL (Урал) AS-C1627K или AK74.C, если новый 7850 потянет их нормально.

Зуб можно поставить, но для этого плату надо новую, а это минимальный заказ 5000 голов, а сам девайс стал бы дороже всего 850 рублей, мы это уже просчитывали с ними.
типа этого добавится https://ru.aliexpress.com/item/32964623778.html

Зуб 4.2 это очень отличное решение, ни в одной магнитоле на сегодня этого пока нет массово, там отличия от пятого зуба минимальны.
Вложение 1279269

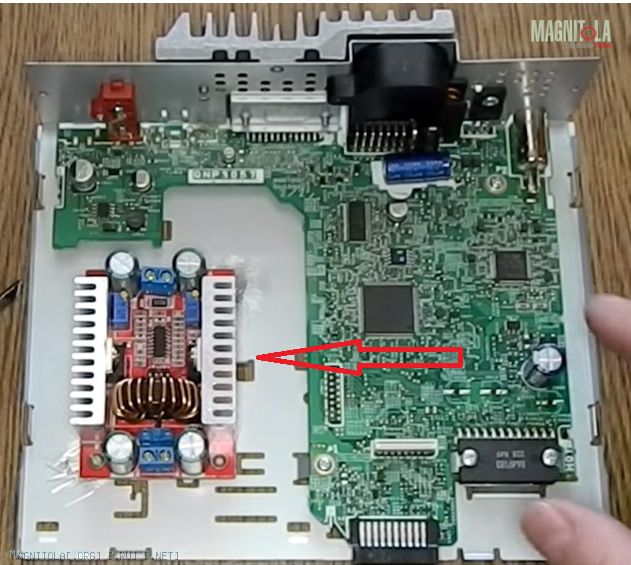

Подскажите, на просторах инета находил такую доработку магнитолы, но китайцы не могут понять зачем она и её назначение?
Вложение 1279271

Само устройство распознали
https://ru.aliexpress.com/item/32857174192.html?spm=a2g0s.8937460.0.0.2de62e0eXnANMj

Цитата:

---

Сообщение от Михаил1976

Подскажите, на просторах инета находил такую доработку магнитолы, но китайцы не могут понять зачем она и её назначение?
Вложение 1279271

Само устройство распознали
https://ru.aliexpress.com/item/32857174192.html?spm=a2g0s.8937460.0.0.2de62e0eXnANMj

---

Бортовое напряжение авто находится в диапазоне от 12.6в до 14.4в.
По практике верхняя точка бортового напряжения 13.8-14.2 когда в авто всё по электрике нормально.
Основная масса ГУ как правило нормально переваривает напряжение питания вплоть до 16в.
Ставят этот модуль бустера, для того чтоб не зависимо от колебаний бортового напряжения на ГУ приходило стабильные эти 16в.
Т.е. при любом бортовом напряжении питания модуль этот позволяет выжимать максимум мощности с микросхемы УМ, т.к. модуль этот с обратной связью по выходному напряжения и на выходе держит уровень выставленного напряжения не зависимо от входного.
Если не ошибаюсь, то конкретно этот модуль работоспособен от 8в и соответственно можно думать, что уже от 9в он будет способен выдавать те же к примеру желанные 16в.

Есть одно предположение-кто-то мутил дополнительное питание для прожорливого жёсткого диска.

Цитата:

---

Сообщение от Михаил1976

Компоненты я уже писал, начальный уровень URAL (Урал) AS-C1627K или AK74.C, если новый 7850 потянет их нормально.

---

Для этих задач/целей обозначенные переделки достаточны!!!

---------- Сообщение добавлено 17.05.2019 в 12:23 ----------

Цитата:

---

Сообщение от chu0037

Есть одно предположение-кто-то мутил дополнительное питание для прожорливого жёсткого диска.

---

да, это было бы скорее всего пользительно, т.к. достаточно часто возникает этот вопрос.
хотя нужно посмотреть :), поддерживает ли это ГУ HDD и NTFS

Цитата:

---

Сообщение от Михаил1976

на просторах инета находил такую доработку магнитолы, но китайцы не могут понять зачем она и её назначение?

---

Это блок питания, повышающий напряжение. К тому же с общей землей, что делает применение его в звуковом тракте сомнительным из за повышенного уровня помех. Повышенное напряжение питания позволяет получить повышенную мощность (в теории). Соответственно еще микросхема УМ нужна.

Если требуется более высокая, по сравнению со стандартными 16-18 Вт, мощность, есть варианты.
Есть микросхемы УМ с вольтодобавкой, типа tda1556, выдает 30-35 Вт, в довесок идет соответственный нагрев. Короче прошлый век.
Есть "пионеровская" технология c суффиксом FD, до 40 Вт без нагрева, но там все наглухо залицензированно.

После прочтения съесть!

https://www.citilink.ru/catalog/car_...eivers/340068/

Неравнодушные друзья спасибо вам всем!!!
По-тихоньку картина проясняется для меня и нашлись добрые люди кто в личке дал наводки и советы.

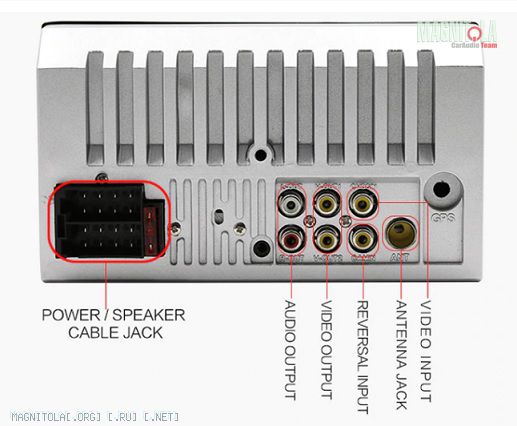

Вопрос по задней панели: там выход на сабвуфер активный нужен или его ни к чему сюда лепить?

Вложение 1279273

Цитата:

---

Сообщение от Михаил1976

Неравнодушные друзья спасибо вам всем!!!
По-тихоньку картина проясняется для меня и нашлись добрые люди кто в личке дал наводки и советы.
Вопрос по задней панели: там выход на сабвуфер активный нужен или его ни к чему сюда лепить?

Вложение 1279273

---

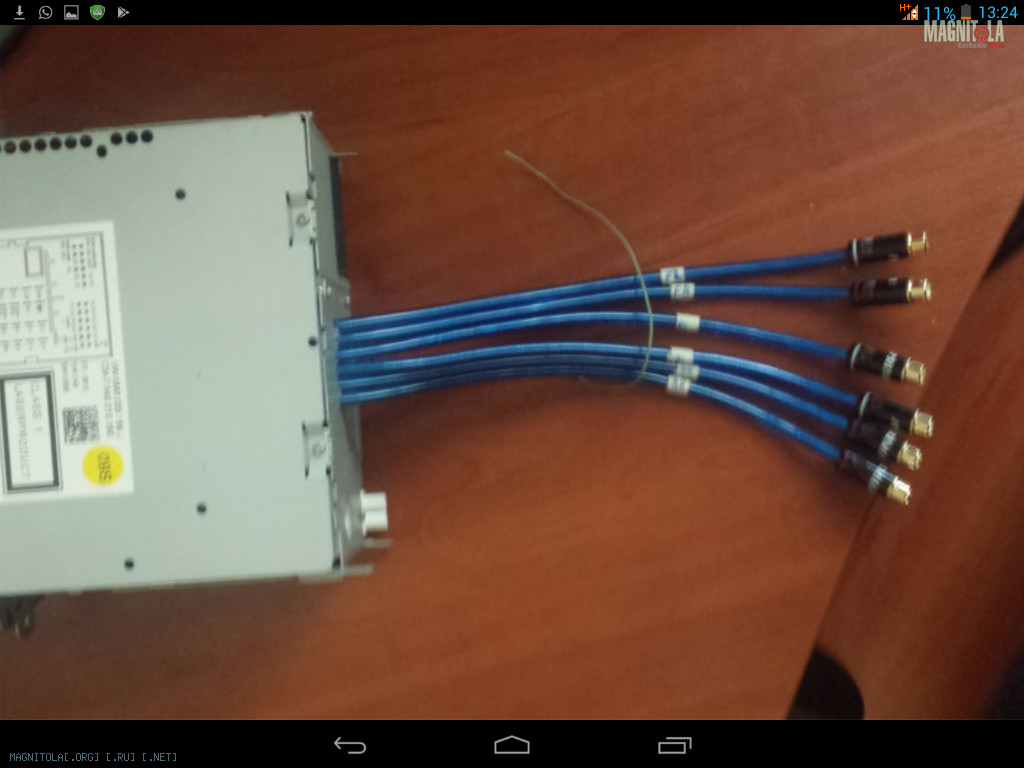

По фото можно предположить, что вытащить линейный выход RCA для сабвуфера на заднюю панель конструктивно будет скорее всего не возможно.

Если только-
Вложение 1279279
:)...

Цитата:

---

Сообщение от Михаил1976

Не надо высокомерия, уважаемый!

---

Да ладно,не обижайся!
п.с Вам бы поспрашать на "Веге",вот тогда узнаешь много о себе!))) Тут в основном все добрые:pardon:

Китайцы ответили, что не могут заменить злополучный, как оказалось, чип fm QN 8035 без глобального изменения платы.
Кто что может подсказать?
Один товарищ несколько лет назад занимался переделками, но сейчас молчит.

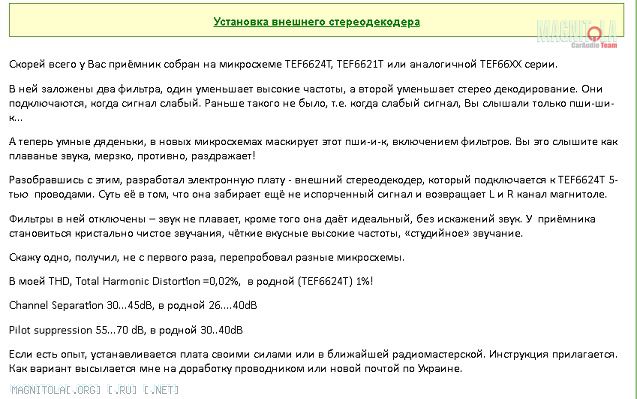

Его мысли свелись к изготовлению некого стереодекодера
Вложение 1279373
схема http://denya.byethost7.com/shemapodklucenia.htm
как я понимаю это уж совсем тяжелая переделка, может есть какие мысли?

Цитата:

---

Сообщение от Михаил1976

Китайцы ответили, что не могут заменить злополучный, как оказалось, чип fm QN 8035 без глобального изменения платы.
Кто что может подсказать?
Один товарищ несколько лет назад занимался переделками, но сейчас молчит.
Его мысли свелись к изготовлению некого стереодекодера
Вложение 1279373
схема http://denya.byethost7.com/shemapodklucenia.htm
как я понимаю это уж совсем тяжелая переделка, может есть какие мысли?

---

Все мысли были изложены на первой страницы темы!ГЫ гы ГЫ

Цитата:

---

Сообщение от Михаил1976

злополучный, как оказалось

---

А какие претензии к этому чипу? Подобные чипы применяются не только китайцами.
Лучше поюзать устройство с таким чипом сначала.
