Выжать звук из кетайского ГУ

**AKC** · 17.04.2011 22:16

Я был прав

Тут я не советчик, увы...
4 полосы - это 3-полосники + общий саб?

---------- Сообщение добавлено 17.04.2011 в 21:19 ----------

Про 2 саба я вообще не знаю, зачем. Могу только предполагать.

**MAGNITOLA** · 17.04.2011 22:16

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**nomemory** · 17.04.2011 22:42

Дяде Толе советовать- только время терять.

Про четыре полосы понял. Какие пищалки скрещивать будем? И кто пришел на смену кенгуру?

**Железный Шихман** · 18.04.2011 09:00

Речь идёт о трёх или четырёх полосах на фронте. На смену крошке Ру пришёл Фиат дупло.
Я сделал новую тему, чтобы по правилам было

http://magnitola.org/car-audio-vopro...ml#post1058961

---------- Сообщение добавлено 18.04.2011 в 09:02 ----------

Два саба - если мелкие, как у меня.

**AKC** · 17.07.2011 18:55

Помогите пожалуйста, кто знает про SPDIF и Coaxial.
Я вычислил, куда выходит 93-й выход 128-пиновой микросхемы МТ1389 (обозначен как ASPDIF). Сигнал через элемент, обозначенный FB15 (предохранитель?) по шлейфу приходит на основную плату и там не используется дальше.

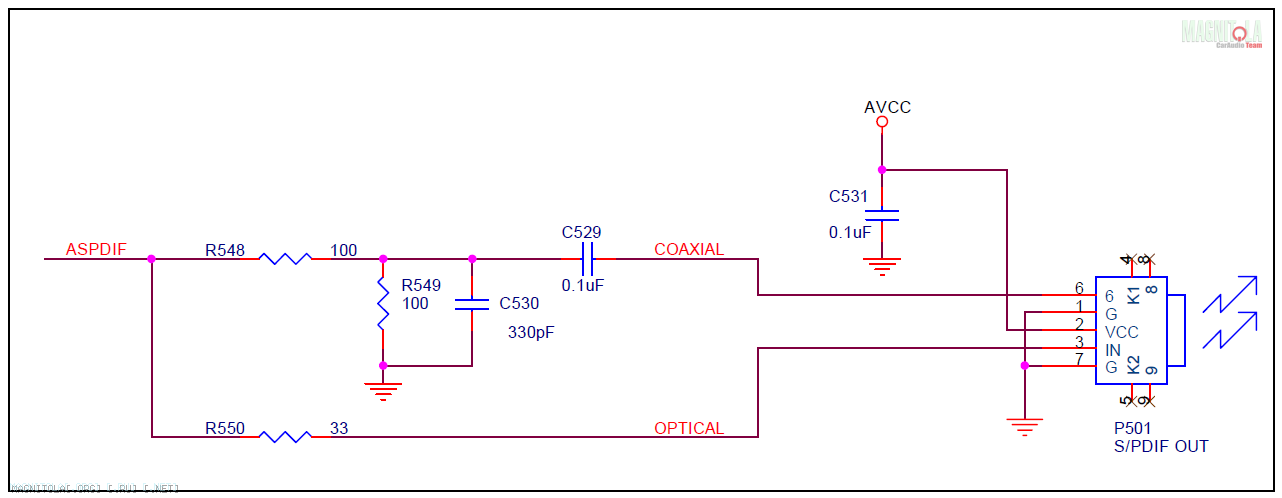

Я взял этот сигнал, спаял RC цепочку как на схеме в описании к микросхеме (до надписи Coaxial). Правда, не уверен что конденсатор у меня 0,1 мкФ. Он размером и видом как 330 пкФ. На одном написано 330. На другом 104. Ощущение, что продавщица ошиблась.
После цепочки поставил маму RCA и завел на вход Coaxial усилителя. Усилитель ничего не услышал там.
Попробовал исключить последний конденсатор - эффекта ноль. Завел напрямую, без цепочки - опять безрезультатно.
Где собака порылась?

Нажмите на изображение для увеличения
Название: SPDIF полный.png
Просмотров: 12
Размер: 31.8 Кб
ID: 123376

**nomemory** · 18.07.2011 00:21

0.1 мкФ обозначается как 104, где первые две цифры- номинал в пФ,последняя- множитель.330- не должен особо повлиять на работоспособность.Если поставим много меньше, чем 0.1 мкФ- приемник сигнала не получит.Как я понимаю- нарисована схема подключения TOSlink трансмиттера. Если это так и мы пытаемся получить коаксиальный выход- КМК резистор на землю- лишний или поменять его хотя бы на 1 ком,иначе он нафиг зашунтирует выход.Для надежности берем схему от любого DVD на МТК1398 с коаксом и ваяем к.выход по этой схеме.
И что- то я потерял мысль- а что у нас за усилитель?

**AKC** · 18.07.2011 08:13

Последняя цифра - степень от 10**(-12), от пкФ? Значит первый конденсатор не того номинала, 33пкф.
Усилитель - внешний тестовый. Домашний ресивер Denon.
Я еще продублировал вопрос сюда. Похоже, там просто цифры нет на выходе МТ1389. По идее, выход напрямую внешний усилитель должен был понять. Пусть с помехами и без емкостной развязки.

**nomemory** · 18.07.2011 15:38

Может быть отключена в меню, по крайней мере- сужу по аналогичным дивидюкам- там есть такая вкладка в сетапе. А по маркировке- задай в поисковике вопрос "маркировка конденсаторов"- сам все поймешь- там *10в N степени.

**AKC** · 19.07.2011 01:06

В обычном и сервисном меню таких настроек не нашел. Можно предположить, что это делается на уровне прошивки.
Видимо, на таком твике придется поставить крест, увы
