Выжать звук из кетайского ГУ

  1. #101
    AKC
    AKC вне форума
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация
    Репутация: 683
    Регистрация
    11.03.2011
    Город/село
    Tomsk
    Сообщений
    75
    Спасибо (Раздал)
    26
    Спасибо (Получил)
    5
    Автор

    Re: Выжать звук из кетайского ГУ

    У нас возникли непонятки по поводу управления с руля.
    1. Сейчас у меня с руля полностью управляется ГУ. Я планирую оставить для ГУ 4 кнопки, остальными управлять PROLOGY ADSP-2351.
    2. Мне нужно добавить управление с руля блоком PROLOGY ADSP-2351. Для этого я купил доп. блок PROLOGY SKC-2.0. Он обучается управлению с руля и назначает кнопке сигнал, который получает с пульта ДУ.
    Я так понимаю, что в этот блок уже зашиты типовые команды PROLOGY , и он выбирает соответствующую. Я даже не уверен, что в этом блоке есть команды для ADSP-2351. И почти уверен, что там нет команд для моего ГУ,

    Поэтому:
    3. Я хочу объединить ВХОДЫ ГУ и PROLOGY SKC-2.0, к которым подсоединяется провод с кнопок руля. А уж каждое из этих устройств будет дальше управлять: ГУ-само собой, а PROLOGY SKC-2.0 будет управлять ADSP-2351.

    Вот собственно поэтому я и задавал вопрос - как грамотно объединить входы. То-есть одновременно подключить сопротивления кнопок руля к входам 2-х устройств.
    Дальше задача каждого устройства определить, какая кнопка нажата, и выдавать или не выдавать соответствующую команду дальше.


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #102
    Профессионал Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 142183 Аватар для Железный Шихман
    Регистрация
    01.12.2010
    Город/село
    Лось-анжелес (Московский)
    Сообщений
    723
    Спасибо (Раздал)
    2068
    Спасибо (Получил)
    2049
    Полученные ответы: 1

    Re: Выжать звук из кетайского ГУ

    Цитата Сообщение от AKC Посмотреть сообщение
    У нас возникли непонятки по поводу управления с руля.
    1. Сейчас у меня с руля полностью управляется ГУ. Я планирую оставить для ГУ 4 кнопки, остальными управлять PROLOGY ADSP-2351.
    2. Мне нужно добавить управление с руля блоком PROLOGY ADSP-2351. Для этого я купил доп. блок PROLOGY SKC-2.0. Он обучается управлению с руля и назначает кнопке сигнал, который получает с пульта ДУ.
    Я так понимаю, что в этот блок уже зашиты типовые команды PROLOGY , и он выбирает соответствующую. Я даже не уверен, что в этом блоке есть команды для ADSP-2351. И почти уверен, что там нет команд для моего ГУ,
    Я не въехал, что ГУ уже управляется с руля.
    У меня тоже такой блок сопряжения есть, брал в свою Kangoo, да так и не поставил - руки не дошли. Теперь в новую машину буду запихивать.
    ИМХО, он всё-таки обучается - напрягся и вспомнил инструкцию. Главное, чтобы совпали основные принципы подачи команд - если тактовая частота последовательности сильно отличается, он может и не усвоить команду. Но мне кажется, что вход блока вполне можно подключить параллельно кнопкам рулевого пульта, не нарушая их функциональности.

    Цитата Сообщение от AKC Посмотреть сообщение
    Поэтому:
    3. Я хочу объединить ВХОДЫ ГУ и PROLOGY SKC-2.0, к которым подсоединяется провод с кнопок руля. А уж каждое из этих устройств будет дальше управлять: ГУ-само собой, а PROLOGY SKC-2.0 будет управлять ADSP-2351.

    Вот собственно поэтому я и задавал вопрос - как грамотно объединить входы. То-есть одновременно подключить сопротивления кнопок руля к входам 2-х устройств.
    Дальше задача каждого устройства определить, какая кнопка нажата, и выдавать или не выдавать соответствующую команду дальше.
    Тогда вопрос - от пульта на руле к китайской голове идёт один провод управления, или несколько? У блока их, кажется, четыре.


  4. #103
    AKC
    AKC вне форума
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация
    Репутация: 683
    Регистрация
    11.03.2011
    Город/село
    Tomsk
    Сообщений
    75
    Спасибо (Раздал)
    26
    Спасибо (Получил)
    5
    Автор

    Re: Выжать звук из кетайского ГУ

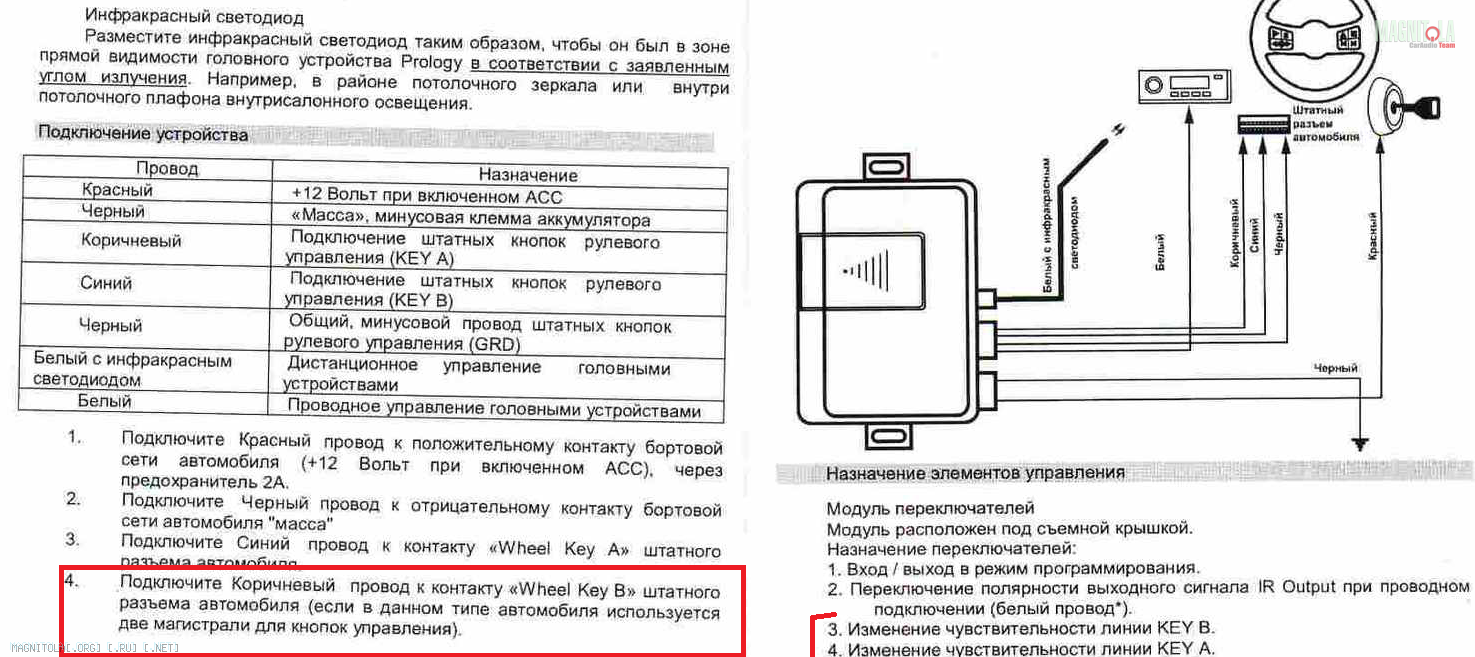

    Судя по выдержке из инструкции, у блока есть определенная гибкость. Он может подключаться по 1 или 2-м проводам. Еще и чувствительность подбирает.

    Нажмите на изображение для увеличения
Название: Блок ДУ.png
Просмотров: 23
Размер:	588.8 Кб
ID:	107485


  5. #104
    AKC
    AKC вне форума
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация
    Репутация: 683
    Регистрация
    11.03.2011
    Город/село
    Tomsk
    Сообщений
    75
    Спасибо (Раздал)
    26
    Спасибо (Получил)
    5
    Автор

    Re: Выжать звук из кетайского ГУ

    ГУ подключается к штатным разъемам. Попробую поищу распиновку ГУ или родных штекеров авто (КИА Спортаж последний)


  6. #105
    Профессионал Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 142183 Аватар для Железный Шихман
    Регистрация
    01.12.2010
    Город/село
    Лось-анжелес (Московский)
    Сообщений
    723
    Спасибо (Раздал)
    2068
    Спасибо (Получил)
    2049
    Полученные ответы: 1

    Re: Выжать звук из кетайского ГУ

    Цитата Сообщение от AKC Посмотреть сообщение
    Судя по выдержке из инструкции, у блока есть определенная гибкость. Он может подключаться по 1 или 2-м проводам. Еще и чувствительность подбирает.

    Нажмите на изображение для увеличения
Название: Блок ДУ.png
Просмотров: 23
Размер:	588.8 Кб
ID:	107485
    Я просто по памяти - инструкция вместе с блоком в мастерской на даче


  7. #106
    AKC
    AKC вне форума
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация
    Репутация: 683
    Регистрация
    11.03.2011
    Город/село
    Tomsk
    Сообщений
    75
    Спасибо (Раздал)
    26
    Спасибо (Получил)
    5
    Автор

    Re: Выжать звук из кетайского ГУ

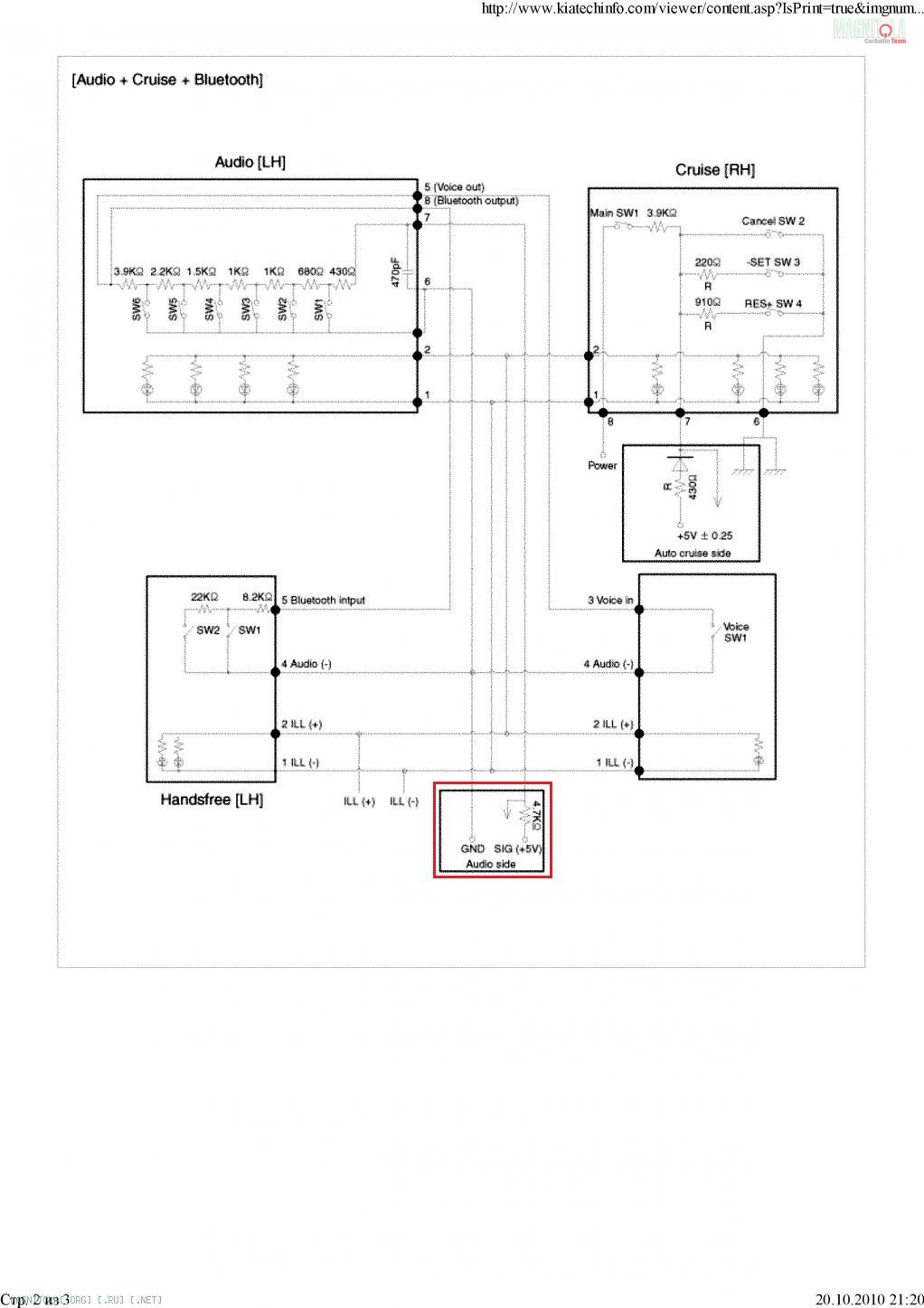

    Нашел штатную схему кнопок моего авто. Как я понял, используется 1 провод, если не считать землю.

    Нажмите на изображение для увеличения
Название: кнопки руля-1.jpg
Просмотров: 16
Размер:	166.5 Кб
ID:	107486

    На линейку резисторов со штатной головы подается +5В через резистор 4,7кОм. Думаю, на китайском ГУ будет что-то похожее. И на доп. блоке наверное тоже.
    Мысль такая: Замерить напряжение на входах ГУ и блока, куда подключается провод линейки резисторов с руля.
    1. Если напряжение одинаковое (+-пол вольта), то тупо объединю входы. Ну максимум потребуется один доп резистор, если например +5 на линейку будет подаваться через резисторы разных номиналов.
    2. Если напряжение разное, будем думать дальше.


  8. #107
    Профессионал Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 142183 Аватар для Железный Шихман
    Регистрация
    01.12.2010
    Город/село
    Лось-анжелес (Московский)
    Сообщений
    723
    Спасибо (Раздал)
    2068
    Спасибо (Получил)
    2049
    Полученные ответы: 1

    Re: Выжать звук из кетайского ГУ

    Цитата Сообщение от AKC Посмотреть сообщение
    ГУ подключается к штатным разъемам. Попробую поищу распиновку ГУ или родных штекеров авто (КИА Спортаж последний)
    В крайнем случае можно просто разобрать и прозвонить омметром концы проводов и кнопки. Я на своём подрулевом так и делал. Отвинтил перед продажей на будущее, потому что в новой машине не предусмотрен. Там ещё творить и творить.

    ---------- Сообщение добавлено 26.03.2011 в 22:42 ----------

    Согласен, направление верное.


  9. #108
    AKC
    AKC вне форума
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация
    Репутация: 683
    Регистрация
    11.03.2011
    Город/село
    Tomsk
    Сообщений
    75
    Спасибо (Раздал)
    26
    Спасибо (Получил)
    5
    Автор

    Re: Выжать звук из кетайского ГУ

    Цитата Сообщение от Железный Шихман Посмотреть сообщение
    Я просто по памяти - инструкция вместе с блоком в мастерской на даче
    Да я понимаю. Просто у меня под рукой - выкладываю для дальнейшего обсуждения.
    А у Вас точно такой же блок? От Пролоджи?


  10. #109
    Профессионал Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 142183 Аватар для Железный Шихман
    Регистрация
    01.12.2010
    Город/село
    Лось-анжелес (Московский)
    Сообщений
    723
    Спасибо (Раздал)
    2068
    Спасибо (Получил)
    2049
    Полученные ответы: 1

    Re: Выжать звук из кетайского ГУ

    Абсолютно такой же. Сам брал у них на складе. Надеюсь, справится и с "Уралом", намеченным в новую машину.


  11. #110
    AKC
    AKC вне форума
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация
    Репутация: 683
    Регистрация
    11.03.2011
    Город/село
    Tomsk
    Сообщений
    75
    Спасибо (Раздал)
    26
    Спасибо (Получил)
    5
    Автор

    Re: Выжать звук из кетайского ГУ

    Предварительно прикинул - у меня практически все будет управляться с руля.
    ГУ:
    1. переключение треков и радиостанций.
    2. Handsfree.

    PROLOGY ADSP-2351:
    1. Громкость.
    2. Переключение входов (пока оставлю цифру и аналоговую часть. Если в дальнейшем будет 2 цифры, то каналы будут переключаться автоматом).
    3 Mute.
    4. Тембр низкие и высокие.
    5. Когда освобожу п.2, можно будет вместо каналов выбирать варианты псевдообъемного звука. А пока с пульта. Но это редкий случай.

    Есть еще вопросик.
    Я помню, что можно расшаривать ИК приемник на 2 устройства. В моем случае, чтобы не городить 2 ИК приемника, можно было бы для Пролоджи использовать ИК приемник ГУ. Как это сделать практически? Просто припаять провод? Или там есть подводные камни?
