Схема Pioneer 88 RS 2

Где нибудь можно прошить?

Не знаю, думаю что это маловероятно.

А можно как нибудь обмануть прошивку? что нибудь перепаять что бы было так, выбираю 250гц а на самом деле это было 500гц и т.д?

Цитата:

---

Сообщение от Hertz66

А можно как нибудь обмануть прошивку? что нибудь перепаять что бы было так, выбираю 250гц а на самом деле это было 500гц и т.д?

---

Только сменой прошивки.
Этот аппарат лучше всего использовать без проца - в полную полосу с пассивным делением.

Прям Вы в точку попали у меня все вопросы отпали, спасибо.

кондерами и панелькой

Хочу приподнять темку. Только что заметил что у меня родные ОУ на 88-2 стояли LT1358 что про них скажете? они вправду в два раза дороже чем AD8066??

Цитата:

---

Сообщение от Hertz66

Только что заметил что у меня родные ОУ на 88-2 стояли LT1358 что про них скажете? они вправду в два раза дороже чем AD8066??

---

1358, в принципе, не плохие ОУ, но 8066 гораздо лучше.

Спасибо, это все что я хотел услышать по этому вопросу. Раз именно вы ответили хочу спросить Вас, вместо Opa2132 можно ставить Opa2134 на нч?

Цитата:

---

Сообщение от Hertz66

вместо Opa2132 можно ставить Opa2134 на нч?

---

Да. Именно в этом аппарате, именно в этом месте, получается хороший результат.

Еще вопросик появился, вы уж извините)) Можно ли 8066ARZ ставить вместо 8066AR (стало трудно найти)?

Цитата:

---

Сообщение от Hertz66

Еще вопросик появился, вы уж извините)) Можно ли 8066ARZ ставить вместо 8066AR (стало трудно найти)?

---

Да, это одно и тоже. Различаются только безсвинцовостью.

Подниму.
Сделал твик 88rs2

Цитата:

---

Сообщение от Selmer

Подниму.
Сделал твик 88rs2

---

Цитата:

---

Сообщение от Selmer

Теперь я сам научился Твику

---

Дак все таки научился или повторил?

Цитата:

---

Сообщение от Selmer

И не нужны мастера твика с Ростова

---

И что б ты без них делал то?

Цитата:

---

Сообщение от Aleksey

Там фото уже не видно.

Дак все таки научился или повторил?

И что б ты без них делал то?

---

1. Хостинг был с большим разрешением, но Украинский -полетел... Перезалью.
2. Научился. По фото Твика, которые были мало инфармотивности я ни делал! ФФи ёмкости отличаются и не тупо копирование, много различий.
3. А, то и сделал без вас!)) Вашей помощи тут не заметил и всех кого спрашывал, не помогли и вежливо отшили!
Что, что как раз без мастеров и сделал!
Не надо писать в ответ, а фото твиков... Я по ним тупо ни делал, а изучал по схеме где и как!

Цитата:

---

Сообщение от Selmer

1. Хостинг был с большим разрешением, но Украинский -полетел... Перезалью.

---

Перезалей, интересно посмотреть как делают.

Цитата:

---

Сообщение от Selmer

3. А, то и сделал без вас!)) Вашей помощи тут не заметил и всех кого спрашывал, не помогли и вежливо отшили!

---

Ну, как бы.... вам ни кто не обязан помогать. Информации выложено ОЧЕНЬ много по этой доработке.

Цитата:

---

Сообщение от Selmer

О вас пошли ни лестные отзовы и рекомендовали крайне,не слать вам на Твик ГУ.

---

И правильно - работы и без этого хоть отбавляй т.к. присылают, привозят ОЧЕНЬ много.

Как только завершу dc-dc для опсов, выложу.

Selmer, Выкладывайте на сервер Магнитолы.Сторонние хранилища,как уже убедились,весьма ненадёжны.

Цитата:

---

Сообщение от Selmer

Как только завершу dc-dc для опсов, выложу.

---

Кто такие опсы?
Так как разобрался САМ, то считаю излишним напоминать про "трудности" подключения dc-dc. :)

Цитата:

---

Сообщение от Aleksey

Кто такие опсы?
Так как разобрался САМ, то считаю излишним напоминать про "трудности" подключения dc-dc. :)

---

Это операционики которые были заменены!
Мне и не нужно упоминать и сейчас уже что-то советовать по подключению dc-dc преобразователя, для питания двухполярным опсов(операционных ad8066)
Когда советовался по твику и помощи...Всем было наплевать, сейчас оживление, поздно однако!
Все уже продуманно и сделано и в советах уже нет нужды.

Ну раз тут такая конитель, выложу фотки своей доработки 80 пионера. Тоже с дисидиси конвертором.
Претензии к качеству сборки не принимаются, делал за один вечер, для себя. Но держится всё очень хорошо и достаточно надёжно.
Ни одного разделительного кондёра!
Кстати, кто пользуется айфоном и 80, как настроить авто коннект бо блютузу? А то каждый раз задолбывает коннектиться садясь в машину.
По функционалу, кстати, отличная голова, по работе много приходиться ездить в служебном авто и разговаривать по телефону. Так вот пионер разруливает это всё на ура. Коннектится по юсб с айфоном и передает аудио по цифре в голову, во время звонка, ставит на паузу и по блютузу можно говорить по громкой связи, после разговора автоматом возобновляет воспроизведение. По звуку стало вполне приличное ГУ.
По твику сделал второе питание -8в, в аналоговом питании ЦАП заменил керамику на np0, эл.литы -эльна керафин, в цифре полимерники корнель дабилер ультра Лоу еср, е-вол запитан тоже двухполяркой, в питании ничикон КЗ, питание ОУ лпф - КЗ, шунты смд пленка.

Цитата:

---

Сообщение от Aleksey

Кто такие опсы?
Так как разобрался САМ, то считаю излишним напоминать про "трудности" подключения dc-dc. :)

---

Вот тут я с Алексеем полностью согласен, если есть понимание сути работы устройства и есть знание кое-какие по электронике, то вопросов по твику такого достаточно простого устройства не возникает.
А вот понтов не мало :) Selmer, надо как-то поздержение выражать свое мнение;) Мне вот тоже удалось при твике 99 проца снизить шумовую полку на 10дб, у меня и графики где-то есть, представляешь каким тоном я бы мог бы об этом говорить (писать :) )?

Selmer, Зря ты так. Очень зря.
Ни кто ни кому не обязан что то объяснять и показывать. Выкладывают то что хотят/можно показать.
И объясняют здесь очень многое... когда по нормальному спрашивают.
Так что, ты лучше не обижайся, а спроси что не понятно - расскажут.

---------- Сообщение добавлено 05.07.2014 в 17:10 ----------

Цитата:

---

Сообщение от ostashv-evgeniyy

По твику сделал второе питание -8в, в аналоговом питании ЦАП заменил керамику на np0, эл.литы -эльна керафин, в цифре полимерники корнель дабилер ультра Лоу еср, е-вол запитан тоже двухполяркой, в питании ничикон КЗ, питание ОУ лпф - КЗ, шунты смд пленка.

---

На втором фото KZ. От такого подключения не так много толку - надо или оставлять родную емкость SMD или ставить вместо неё керамику, а сверху добавлять новую емкость.
Разводку лучше(гораздо лучше) выполнять моножилой(можно из витой пары).
А вообще, 80 по звуку, по потенциалу сильно уступает и 88 и 99.

Плюсы/минусы.... мелочи.
По теме. Все таки выложи фотки, может чего и подскажу.

Цитата:

---

Сообщение от Selmer

Ссылку кину в личку, без регистрации даже можно увидеть фото и прочесть.
Тут я больше ни чего не напишу.

---

Лучше сюда кидай - будет полезно не только мне :) но и начинающим.

Цитата:

---

Сообщение от Aleksey

Лучше сюда кидай - будет полезно не только мне :) но и начинающим.

---

Дак, меня же за эту самую ссылку наказали и удалили её!!!???
Причем в этой ссылке пост 6, в котором мне и советуют обратиться к FFZ

Selmer,

Комментарий модератора

Флекс 71**:

Правила раздела "Высший Пилотаж"

ВНИМАНИЕ! Перед тем как пролистать до конца этой страницы, поставить флажок напротив "Я прочел, и обязуюсь исполнять установленные правила Магнитола::Форум Автозвука", и нажать кнопку "Сохранить", пожалуйста убедитесь, что эти Правила успешно ПРОЧИТАНЫ Вами, и при этом Вы согласны их выполнять!

Правила раздела "Высший Пилотаж"

- Раздел предназначен для обсуждения теоретических и практических вопросов твика, ремонта и переделки аппаратуры, а также финальной доводки до ума систем высокого уровня.
- Участие в обсуждении предполагает достаточный уровень теоретических знаний и практических навыков. Пожалуйста, постарайтесь трезво оценить свои возможности перед тем, как присоединиться к дискуссии.
- Раздел строго модерируется. Уровень терпимости к неграмотности и флуду - ниже среднего по Форуму (на усмотрение модераторов раздела).
Если Вас конкретно что то не устраивает,читайте Правила и обращайтесь к Администрации.В противном случае,при дальнейшем перемешивании говн в разделе,не предусматривающем бесцельного флуда,в отношении Вас будут приняты более строгие меры воздействия.

Цитата:

---

Сообщение от Selmer

Дак, меня же за эту самую ссылку наказали и удалили её!!!???

---

Не, не ссылку кидать надо, а вставлять фотографии - прямо тут на форуме. Так более понятно и удобно.

Посмотрел фотки.....
Ну, как бы, этаа.... Чем "твой" "твик"(именно в кавычках) отличается от того что выложено несколько лет назад? Тем что твой вариант заметно хуже?
По этой доработке разжевано всё по многу раз - какие емкости куда ставить, на что они влияют, как их правильно ставить и т.д. и т.п.

Добавление внешнего преобразователя только для ОУ - мало толку. Основная проблема в подобных пионерах это не сами ОУ, а последняя м/с - регулятор.
Над ним и нужно работать в первую очередь. Именно ей нужен хороший внешний БП. На твоих фото она совершенно не тронута.
У неё есть свой, конечно, но лучше сделать внешний. А вот как это сделать..... :)

Цитата:

---

Сообщение от Aleksey

Не, не ссылку кидать надо, а вставлять фотографии - прямо тут на форуме. Так более понятно и удобно.

Посмотрел фотки.....
Ну, как бы, этаа.... Чем "твой" "твик"(именно в кавычках) отличается от того что выложено несколько лет назад? Тем что твой вариант заметно хуже?
По этой доработке разжевано всё по многу раз - какие емкости куда ставить, на что они влияют, как их правильно ставить и т.д. и т.п.

Добавление внешнего преобразователя только для ОУ - мало толку. Основная проблема в подобных пионерах это не сами ОУ, а последняя м/с - регулятор.
Над ним и нужно работать в первую очередь. Именно ей нужен хороший внешний БП. На твоих фото она совершенно не тронута.
У неё есть свой, конечно, но лучше сделать внешний. А вот как это сделать..... :)

---

Я и написал, что БП в разработке, поэтому и нет фото...
Мой вариант конечно не профи делал, а делитант.
Критику приму нормально, что и как не так.
Фото тут не появятся, это принципиальный вопрос...

---------- Сообщение добавлено 05.07.2014 в 22:11 ----------

Цитата:

---

Сообщение от Флекс 71**

Selmer,
Правила раздела "Высший Пилотаж"

ВНИМАНИЕ! Перед тем как пролистать до конца этой страницы, поставить флажок напротив "Я прочел, и обязуюсь исполнять установленные правила Магнитола::Форум Автозвука", и нажать кнопку "Сохранить", пожалуйста убедитесь, что эти Правила успешно ПРОЧИТАНЫ Вами, и при этом Вы согласны их выполнять!

Правила раздела "Высший Пилотаж"

- Раздел предназначен для обсуждения теоретических и практических вопросов твика, ремонта и переделки аппаратуры, а также финальной доводки до ума систем высокого уровня.
- Участие в обсуждении предполагает достаточный уровень теоретических знаний и практических навыков. Пожалуйста, постарайтесь трезво оценить свои возможности перед тем, как присоединиться к дискуссии.
- Раздел строго модерируется. Уровень терпимости к неграмотности и флуду - ниже среднего по Форуму (на усмотрение модераторов раздела).
Если Вас конкретно что то не устраивает,читайте Правила и обращайтесь к Администрации.В противном случае,при дальнейшем перемешивании говн в разделе,не предусматривающем бесцельного флуда,в отношении Вас будут приняты более строгие меры воздействия.

---

Спасибо что разъяснил!

Цитата:

---

Сообщение от Selmer

Мой вариант конечно не профи делал, а делитант.
Критику приму нормально, что и как не так.

---

По 100500 кругу бегать, честно, не хочется. И так много всего разжевано.
На блюзе есть ветка, есть фото. Посмотри, почитай и все встанет на свои места.

Цитата:

---

Сообщение от Aleksey

У неё есть свой, конечно, но лучше сделать внешний. А вот как это сделать..... :)

---

Нужно е-вол не только запитать двуполяркой, но и не забыть отключить встроенный преобразователь. Самое главное не забывать убирать разделительные емкости, иначе нафиг тогда не имеет смысла вся эта свистопляска с двуполяркой.

раз тут тема жива, имею несколько вопросов ;)

Цитата:

---

Сообщение от ostashv-evgeniyy

Нужно е-вол не только запитать двуполяркой, но и не забыть отключить встроенный преобразователь.

---

1. а двуполярку на какие ноги давать? и переменник на adj ноге не требует внимания?

2. после dc-dc преобразователя (например http://www.xppower.com/pdfs/SF_JCD.pdf) обязателен ли какой-нибудь дополнительный фильтр, или можно просто ограничиться емкостями ?

3. ОУ хочу поставить ad823 или 8066, что предпочтительнее, и изменяется ли обвязка?

4. питание ADC и буффера остается прежним (8v даже если на lpf и evol +/-9v)?

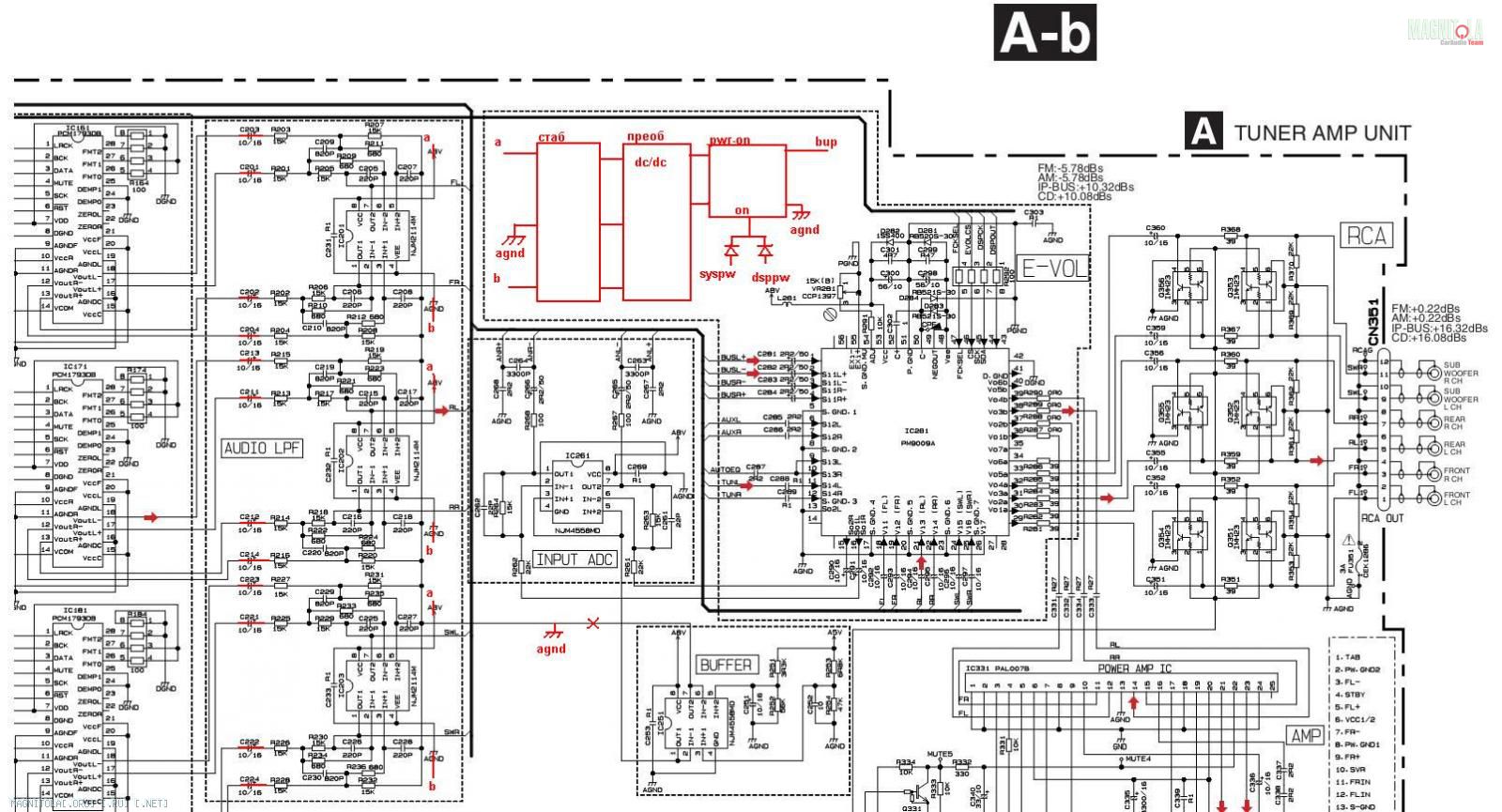

Сображения мои по 2-полярному питанию и выносной БП.
Я посмотрел что плата идет двухсторонняя и еще дорожки внутри платы, получается трех-сторонняя.
Для двуполярного есть соображения, отрезать выход с BUFFER (это +5v), нам не нужны. Этот сигнал шел на все послецаповые ОУ. При нормальном(+-) питании все резисторы 15к должны быть на AGND Вложение 604958
Преобразователь типа CETUS(cs1212, cs1215) или MINMAX(mau118, mau119) и далельше стабилизатор с 12...15в до 8...10 на LM117(317) и LM137(337) с обвязками.
Как ваше мнение

Цитата:

---

Сообщение от Selmer

Как ваше мнение

---

Да, все так.

---------- Сообщение добавлено 19.07.2014 в 03:34 ----------

Цитата:

---

Сообщение от Serg17

1. а двуполярку на какие ноги давать? и переменник на adj ноге не требует внимания?

---

На схеме, на сколько помню, указано где чего у неё.

Цитата:

---

Сообщение от Serg17

2. после dc-dc преобразователя обязателен ли какой-нибудь дополнительный фильтр, или можно просто ограничиться емкостями ?

---

Это уже сугубо личное дело. Можно и не ставить, работать будет. Можно поставить.

Цитата:

---

Сообщение от Serg17

3. ОУ хочу поставить ad823 или 8066, что предпочтительнее, и изменяется ли обвязка?

---

Если питание будет сделано правильно и хорошо, то смена ОУ практически не играет роли. :)

Цитата:

---

Сообщение от Aleksey

На схеме, на сколько помню, указано где чего у неё.

---

перефразирую вопрос ) при использовании для EVOL того же двухполярного источника что и для LPF, земли изменить следующим образом или как-то иначе: Вложение 609522

смотрел схему альпайна 700, там при использовании двухполярного питания электролиты тем не менее оставлены, аж по 4 штуки по каждой ветви сигнала. по каким соображениям?

Цитата:

---

Сообщение от Serg17

при использовании для EVOL того же двухполярного источника что и для LPF, земли изменить следующим образом или как-то иначе:

---

Земля для него остается штатной. Зачем её трогать?

Цитата:

---

Сообщение от Serg17

смотрел схему альпайна 700, там при использовании двухполярного питания электролиты тем не менее оставлены, аж по 4 штуки по каждой ветви сигнала. по каким соображениям?

---

Серийное производство, на всякий случай. Уменьшить число отказов в работе. При проектировании серийного оборудования главная задача инженера- далеко не звук:not_i:


P.S.
Недавно общался со знакомым, он мне звонил, уточнить как не полярные эл.литы в звуке. Он занимается разработкой аппаратуры, в том числе и аудио, в основном Д-классом. Готовит усил в мелкосерийное производство. Я говорю- выкинь нафиг эл.литы из звука, тем более что работають будут без поляризации, а он- этож серия, надо поставить на всякий случай, я ему ничикон ES посоветовал, он и не дорогой и не дефицитный, что крайне важно для серийного устройсва, есть неполяры гораздо интереснее ведущие себя в звуке но это винтаж, так что сразу не подходит.

А почему в альпе стоят полярные эл.литы? да потому что они дешевле, там серия не сотни, а десятки тысяч, мож и больше...

Цитата:

---

Сообщение от Aleksey

Земля для него остается штатной. Зачем её трогать?

---

показалось что как и для ОУ фильтров её нужно менять. может для всех это конечно очевидно, но до сообщения Selmer я об этом даже не задумывался :-/
опять же, в том же альпайне вся земля evol единая с фильтрами (agnd)

Цитата:

---

Сообщение от Serg17

опять же, в том же альпайне вся земля evol единая с фильтрами (agnd)

---

Так и должно быть. В 88 земля остается штатная.

Можно и мне "чуть-чуть" "влезть".Еще пробывал в 80 менять стаб(в питании цап) на "менее шумящий".Очень хорошо его "слышно".Только приходится стаб "переворачивать"-распиновка противоположная.

---------- Сообщение добавлено 02.08.2014 в 20:27 ----------

Цитата:

---

Сообщение от ostashv-evgeniyy

Ну раз тут такая конитель, выложу фотки своей доработки 80 пионера. Тоже с дисидиси конвертором.
Претензии к качеству сборки не принимаются, делал за один вечер, для себя. Но держится всё очень хорошо и достаточно надёжно.
Ни одного разделительного кондёра!
Кстати, кто пользуется айфоном и 80, как настроить авто коннект бо блютузу? А то каждый раз задолбывает коннектиться садясь в машину.
По функционалу, кстати, отличная голова, по работе много приходиться ездить в служебном авто и разговаривать по телефону. Так вот пионер разруливает это всё на ура. Коннектится по юсб с айфоном и передает аудио по цифре в голову, во время звонка, ставит на паузу и по блютузу можно говорить по громкой связи, после разговора автоматом возобновляет воспроизведение. По звуку стало вполне приличное ГУ.
По твику сделал второе питание -8в, в аналоговом питании ЦАП заменил керамику на np0, эл.литы -эльна керафин, в цифре полимерники корнель дабилер ультра Лоу еср, е-вол запитан тоже двухполяркой, в питании ничикон КЗ, питание ОУ лпф - КЗ, шунты смд пленка.

---

ostashv-evgeniyy, А питание микрухи ДСП не трогали? И перед и после преобразователя дроссели не ставили?
