Это про np0?Цитата:
Сообщение от Aleksey
---------- Сообщение добавлено 04.11.2015 в 18:26 ----------
В проходе надо от емкостей избавляться в принципе.
А в питании, как же без неё? Электролит + 0.1 мк np0, в питании операционника, что может быть лучше :)?
Да. Я другие не применяю.Цитата:
Сообщение от ostashv-evgeniyy
Подключил питание. Получил постоянку на выходе двух ОУ в 6.4Вольта, на входе этих ОУ вольтметр показал 68мВ. Третий ОУ и на входе и на выходе понулям. Эт что ж я их перегрел что ли пока паял. Менять ОУ на новые?
Может есть у кого какие соображения, может что подскажите?
Да, но не всегда это возможно.Цитата:
Сообщение от ostashv-evgeniyy
Лучше без керамики. :)Цитата:
Сообщение от ostashv-evgeniyy
Фольговые хороши.
Чтобы послушать что керамика делает с сигналом - попробуй поставить её в активный фильтр, хоть ВЧ, хоть НЧ. Особенно интересно на НЧ. :)
---------- Сообщение добавлено 04.11.2015 в 18:33 ----------
Посмотри внимательно пайку(отсутствие соплей) и промой хорошенько места пайки(под ОУ обязательно).Цитата:
Сообщение от Mакс
Фольговые- это в домашний хаенд. Фольговый полистирол, особенно, когда шунтируешь ими блек гейты- супер. Но не для авто.Цитата:
Сообщение от Aleksey
Это уже масло масленное в масле. :)Цитата:
Сообщение от ostashv-evgeniyy
Всё нашел((. Поленился и поплатился. Я на ОУ ножку минусового питания приподнял, лень было отпаивать целиком, что б дорожку перерезать. В итоге эти ножки сломались.
Так теперь новые ОУ нужны.
Не надо торопиться, все получится. :)Цитата:
Сообщение от Mакс
Аккуратно скальпелем скребешь корпус ОУ около сломанного вывода до появления остатка вывода.
Когда его будет хорошо видно мажешь этот кусочек флюсом и залуживаешь. Затем подпаиваешь к нему проводочек - и все дела. :)
Да ладно!
Сам только что сидел думал об этом, решил что это не реально.
Пошел шкрябать. Спасибо.
Ещё как реально! :)Цитата:
Сообщение от Mакс
Вложение 885764Вложение 885766Вложение 885768Вложение 885770
дядьки, вопрос немного не по теме:
88 есть, но хочется usb или sd, да лучше чтоб с вавиками :) проц внешний юзаю. поэтому присматриваю что-нить из простеньких пионеровских ГУ 1 дин...
кто-нибудь щупал такие? какие из них имеют достойную схемотехнику и элементную базу?
А как будет соединение с внешнем процем этого "простенького пионеровского 1 дин гу с вавиками"?
аналоговым. или вопрос в другом?Цитата:
Сообщение от datik
Тогда получается,аналог-цифра-аналог.В таком случае,похрен какой пионер будет!Цитата:
Сообщение от Serg17
Сижу вникаю , не как не вникну почему на разделительных конденсаторах между цапами и ОУ есть постоянка в 1.3вольта. Люди добрые и не очень))), помогите советом, хоть намекните куда копать.
---------- Сообщение добавлено 07.11.2015 в 03:22 ----------
Прошу помочь. Я кажется разобрался, но нужно что б подтвердил человек понимающий.
Итак если я убираю разд. конденсатор , и тем самым подаю на оба входа ОУшки по 1.3.вольта, на выходе я получу ноль т.к. ОУ это дефферинциальный усилитель, т. е. работает не с самим сигналом, а с разностью в входящих сигналах,а мы на обоих входах имеем ОДИНАКОВЫЕ 1,3вольта, т.е. разности нет и на выходе будет ноль.
А чем не устраивает разделительный после цап?Цитата:
Сообщение от Mакс
п.с При такой постоянке,я бы оставил кондеры. ИХМО
Как я понял на оу можно подать хоть сто вольт, но на оба входа сразу, на выходе с ОУ будет НОЛЬ. А вот если на один вход одно, на другой другое, то эту разность ОУ на выходе и выдаст и еще и усилит в то количество раз, которое соответствует её коэф. усиления.
Да, именно так.Цитата:
Сообщение от Mакс
Ну, если подашь сто вольт, то на выходе будет тоже сто. :)Цитата:
Сообщение от Mакс
Алексей, добрый день.

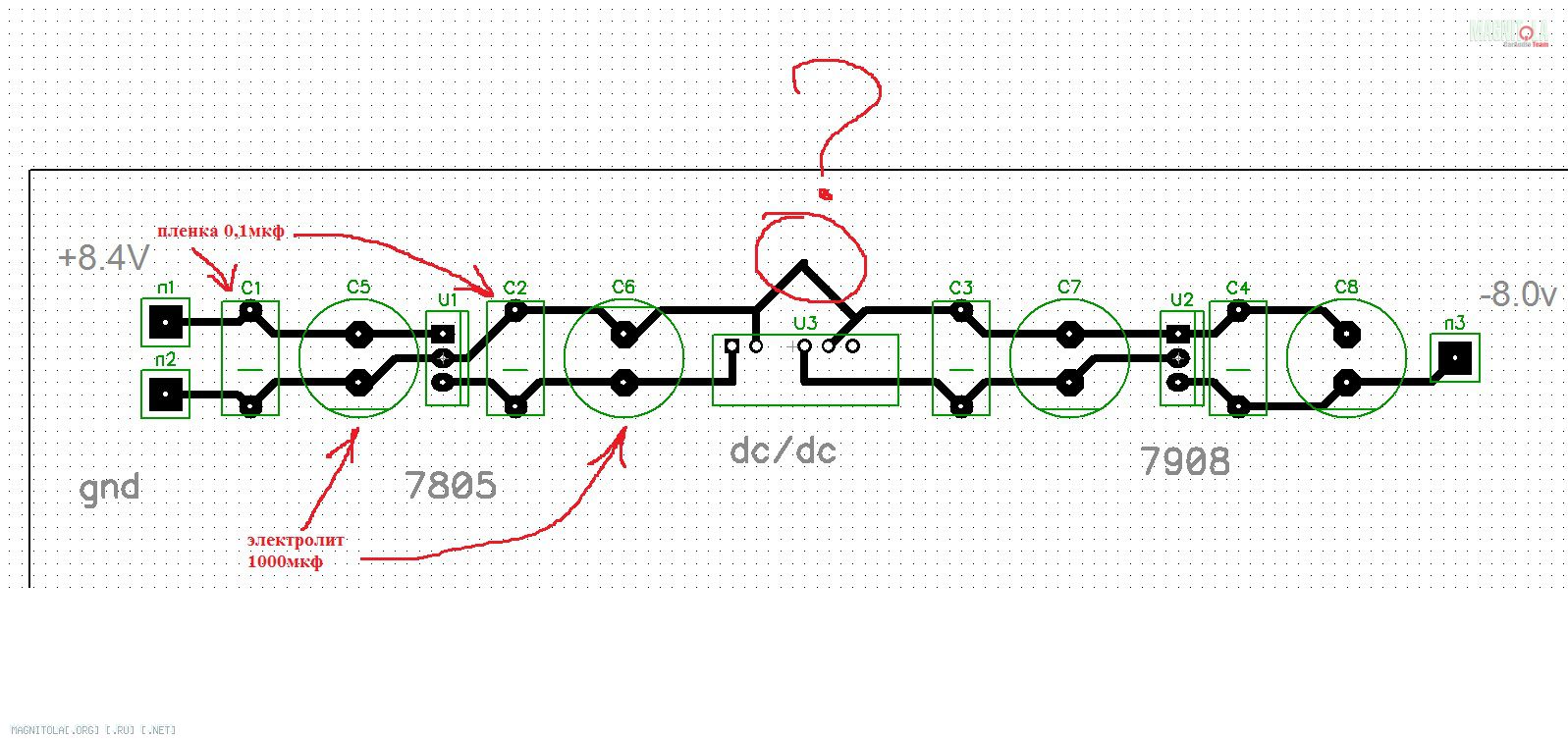

Хочу правильный БП. сделать.Вложение 891658
Подскажите пжл. у преобразователей типа Aimtec и др. как землю вторички соединять с основной землёй?
Ну т.е. есть вход: +5вольт и GND,
и есть выход: -12вольт, Common и +12вольт.
Так вот можно ли просто соединить GND и Common, или это через резистор какой то делать, какой?
Земля обычно раздельная,но соединяется кондером(я керамическим) 0.1мкф.Цитата:
Сообщение от Mакс
п.с Извините,схему сразу не посмотрел-но мне кажется,что "схема тупая"
если земля раздельная, ток не потечет. тут либо земля общая, если это можно, либо заводить вторую землю, а первую отрезать от ОУ и Евол. А Алексей писал что земля остается родная, так что...Цитата:
Сообщение от datik
datik, а вы давая советы сами то на теме вообще? Как говорил один персонаж: Меня терзают смутные сомненья. Мне показалось, как работают АУ вы не знаете, почему разделительный конденсатор лучше убрать тоже, теперь предлагаете две земли организовать.
Я на схеме походу переборщил с емкостями, ща смотрел даташиты, скорее всего емкости уменьшу по размеру, и плюсовую вторичку не нарисовал. А в чем тупость схемы?
Если Вы все знаете-зачем тогда спрашиваете?Цитата:
Сообщение от Mакс
п.с На какой частоте работает дс-дс и чем будете фильтровать входное и выходное питание?Кондерами:facepalm:?
п.с.с А в прочем,делайте как хотите.
Когда "наиграетесь" с "чисткой" питания-почитайте,может пригодиться! ( http://electronix.ru/forum/index.php...=post&id=70987 )
Пжл., поясните, как запитать двуполяркой опера и схему Евол, от выносного БП. Про фильтрацию питания пока опустим, я еще с принципиальной схемой не разобралсяЦитата:
Сообщение от datik
---------- Сообщение добавлено 16.11.2015 в 21:44 ----------
Вот то то и оно! пояснить не могёте? так как сами ни фига не шарите!
Так почему вы позволяете себе что то советовать, сами не понимая при этом что советуете?
Да, земли надо соединять, но лучше на основной плате около м\с громкости.Цитата:
Сообщение от Mакс
---------- Сообщение добавлено 19.11.2015 в 14:50 ----------
Емкостей, в этом деле, мало не бывает. :)Цитата:
Сообщение от Mакс
Правда и переборщить тоже не стОит - может не запустится преобразователь.
У меня после преобразователя(до и после стабилизаторов) более 2000 мкФ на плечо. :)
---------- Сообщение добавлено 19.11.2015 в 14:51 ----------
Напридумывать проблем можно много, правда на практике они отсутствуют. :)Цитата:
Сообщение от datik
Да, это оно.Цитата:
Сообщение от Mакс
P.S. А как тут pdf вставить?
Вставилась. :)
Алексей не получилось(.
Не знаю в чем дело. На ноге FCKSEL есть 60мВ, и на ADJ тоже около того, пробывал заземлять FCKSEL, не помогло, потом попробовал ADJ соед. с землей, тоже не помогло.
Я наверное отсеку ноги NEGOUT, +С , -С и подключу свои -8вольт к Vee, ведь такой вариант тоже имеет право на жизнь?
Блок питания собрал, ща фотик найду выложу, для критики.
/пленка 0.33мкф+электролит1000мкф / L7805 / 0,33+1000 / dc/dc( вход +5В, выход +12В и -12В) / 0,33+1000 / L7908 / 0,33+1000 / выход
А на плюсовую вторичку повесил резистор 700ом, т.к.в даташитах написано что совсем без нагрузки незя.
запитал со стабилизатора на 8,4 вольт.
Вложение 900466Вложение 900468Вложение 900470
Надо использовать оба питания(+\-) для питания ОУ и евола - будет гораздо лучше.Цитата:
Сообщение от Mакс
Здравствуйте. подскажите пожалуйста сколько вольт RMS на выходе рца у пион 88?
5v вродеЦитата:
Сообщение от Hertz66
всем привет ищу CD Controller (PE5565A) b микросхему pm9009a
. ребят очень нужно
Кстати, валяется без дела не паянная плата от 88 рс 2.
---------- Сообщение добавлено 24.12.2015 в 00:49 ----------
Может нужна кому?
на ней есть перечисленные микросхемы??Цитата:
Сообщение от ostashv-evgeniyy
Может кто подскажет . Ищу pm9009a. вроде нашел такую.... но имеется разница.. у них разные буквы и цифры под самим названием... у заводской 702H13 а у этой 102H88? она будет работать или нет?? внешне одинаковые. только буквы и цифры под название разные как видите
Что то я думаю,что последнии две цифры-это год выпуска.Или номера партии.Цитата:
Сообщение от answer
Вообщем можно брать и не париться я правильно понимаю??Цитата:
Сообщение от datik
Ну на сколько я знаю,это "пионеровский" регулятор громкости.И больше его никто не выпускает.Цитата:
Сообщение от answer
п.с Кстати,по моему на микруху до сих пор нет даташита-секрет однако!:laugh2:
Получается это будет искать иголку с стоге сена??Цитата:
Сообщение от datik
