Репутация: 22214 Ну в нормальном инстале - не очень-то и нужен этот псевдо диф вход. Можно переделать в обычный буфер- на одном оу, тогда во втором канале(имею в виду сдвоенного оу) втором канале, надо соединить инверт. вход с выходом, а не инверт на общий, через резюк 1к. Но честно говоря ад823- не самые плохие оу, в звуке и лишний каскад не сильно ухудшит общие зарактеристики уся, так что осиавляй входной буфер как есть.
Репутация: 9847
Спасибо всем за участие. Тогда получается есть смысл ставить RC- фильтры на питание ОУ? Пост98,105.
Репутация: 9847

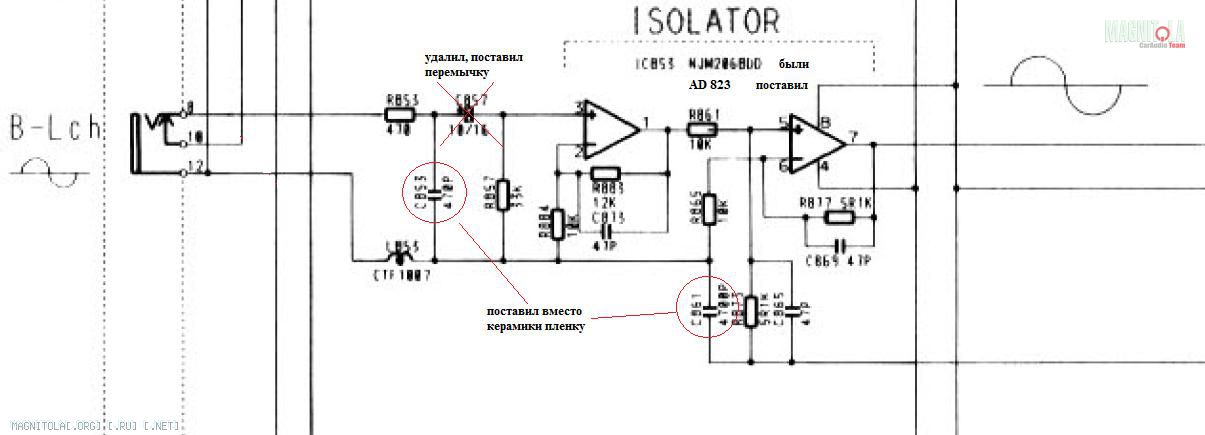

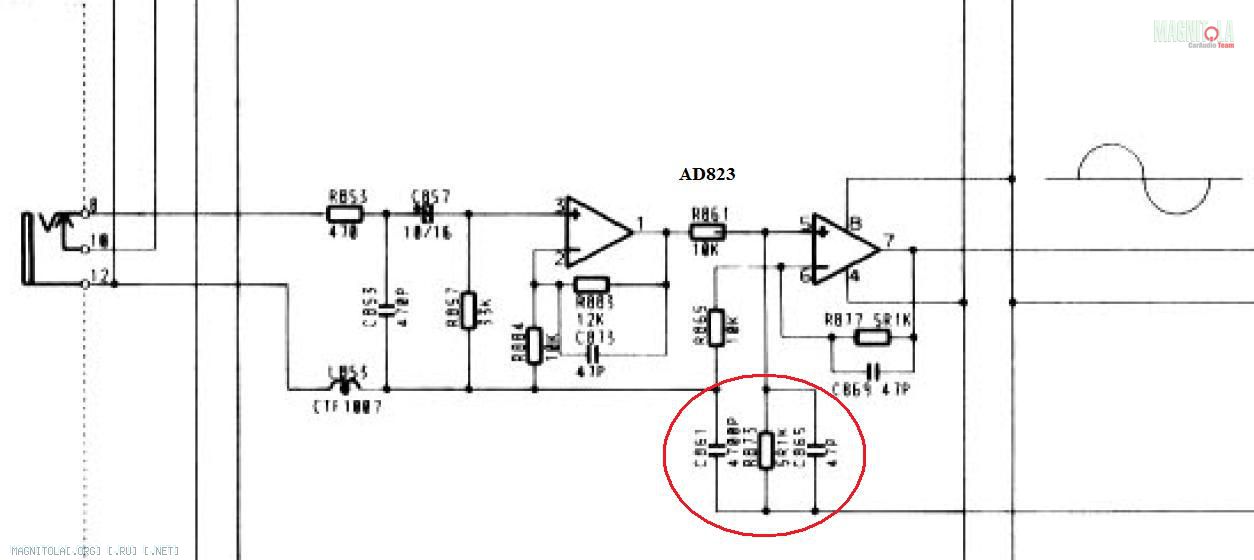

Всем добрый день. Всетаки сделал твик и появилась проблемка. Поменял ОУ на AD 823AN, поменял всю слюду на хорошую пленку, разделительные конденсаторы на елна силмик 2, пайку закончил, промыл спиртом, включаю и..... при включении когда он холодный идет сильный шум с тресками, потом по мере нагревания треск полностью пропадает, шум немного стихает и остается. Этот шум идет во всех 4-х каналах и не зависит (не усиливается) от изменения громкости на усилителе и не реагирует на изменение громкости на входе, т.е на максимальной громкости шума можно сказать не слышно. Прикладываю фото где я наверное сделал ошибку по рекомендации с другого форума, т.е заменил керамические конденсаторы в объвязке ОУ на пленку. Помогите пожалуйста избавиться от шумов.
Репутация: 117793 Это у тебя операционники возбуждаются. Поставь на ножки питания операционников блокировочные конденсаторы.
Репутация: 9847
В даташите посмотрел можно на питание по 0,1мФ на землю кинуть. А то что я пленку поставил вместо керамики ничего страшного? Нужно ли поставить на место входной разделительный конденсатор?
Репутация: 117793 Насчёт плёнки - ничего страшного. Входной конденсатор оставь в покое.
Репутация: 9847
А что еще может вызывать такого рода шум? А что делать если нет возможности поставить блокировочные конденсаторы изза того что заземление находится очень далеко?
Репутация: 9847
Подпаял блокировочные конденсаторы. Теперь стало шуметь подругому(( Как только включаю на холодный, шума полностью нет, но есть небольшое подвывание (то наростает, то резко прекращается и становится полная тишина) с прогревом подвывание прекращается и появляется шум (тот же самый что и без блокировочных конденсаторов но раз в 5 тише. ) Напомню, раньше при включении на холодный, были трески и шум, после прогрева треск пропадал, шум немного утихал. как теперь быть? еще один нюанс: на питание ОУ я повесил елну силмик 2 100/16v могут ли сильмики пропускать такой шум?
