grek685, зачем мучать трансформатор, для сч ему мощности и так, более чем достаточно...
Ну если честно то да странно такой маленький и громкий.Цитата:
Сообщение от Lexx69
Ни разу не мотал роликов насмотрелся вроде там ничего сложного нет, но , есть большая вероятность спалить всё :)http://https://youtube.com/watch?v=Z...feature=shares
Вложение 1359129

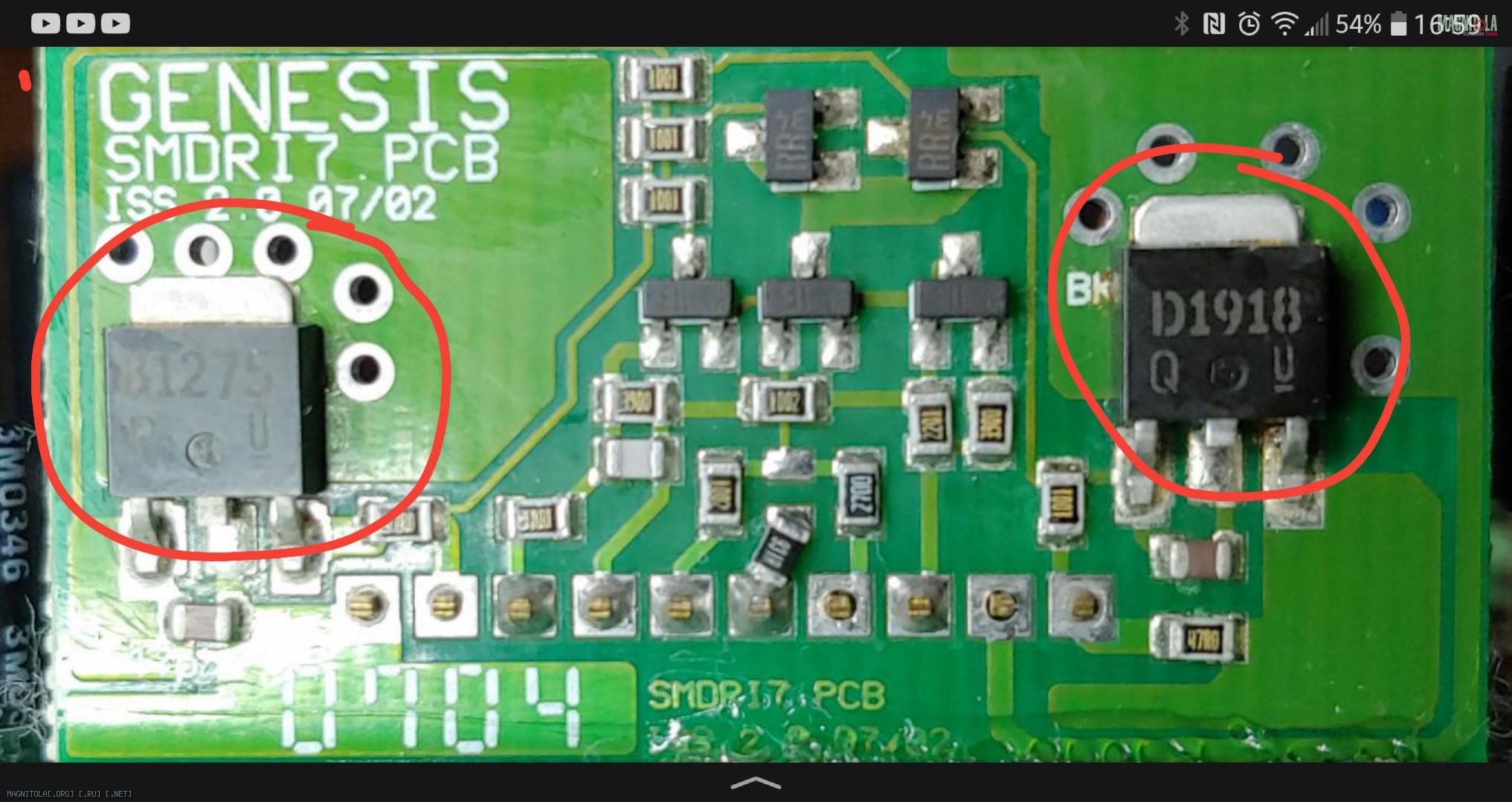

Ещё сильно греются эти транзисторы.
Ни кто не пробовал к ним как то радиаторы медные приспособить?
Закажите у Алексея эти платы новые, будет толк.
Не, платы уже закончились, новые не планирую заказывать т.к. сейчас мало таких аппаратов идет в доработку.
А вообще, мастурбация полезна для начинающих. Главное - не дает скучать. :)

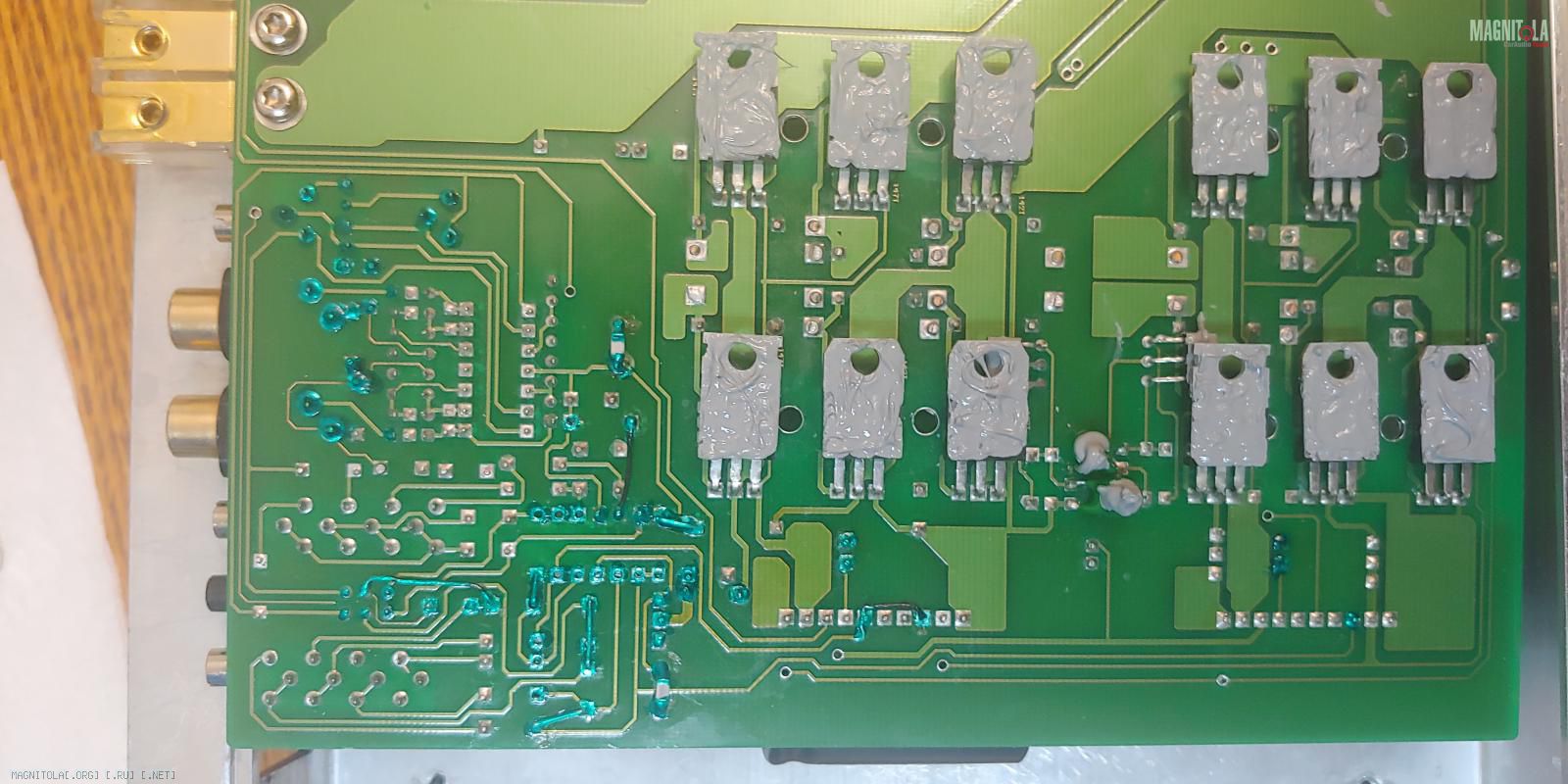

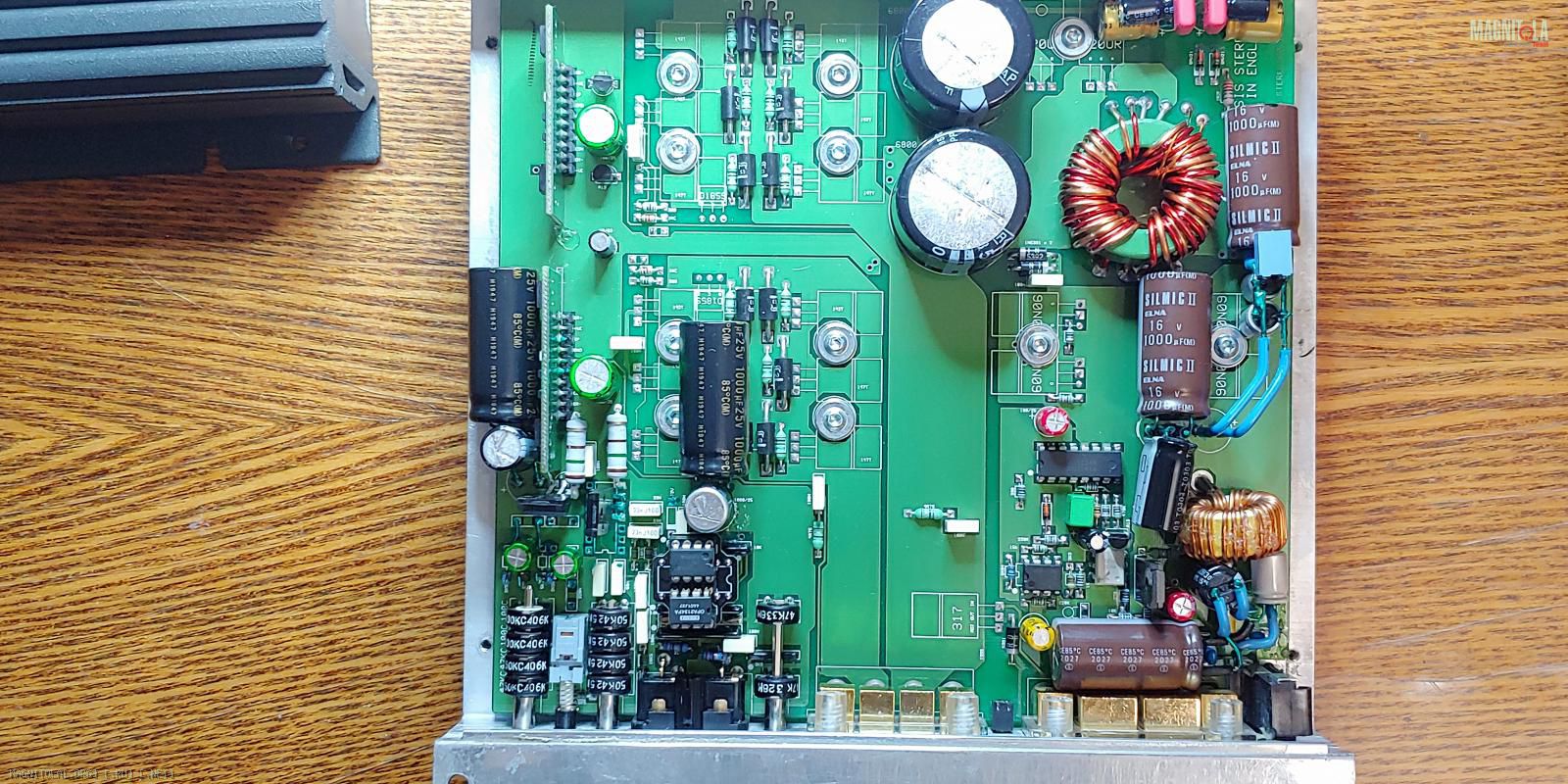

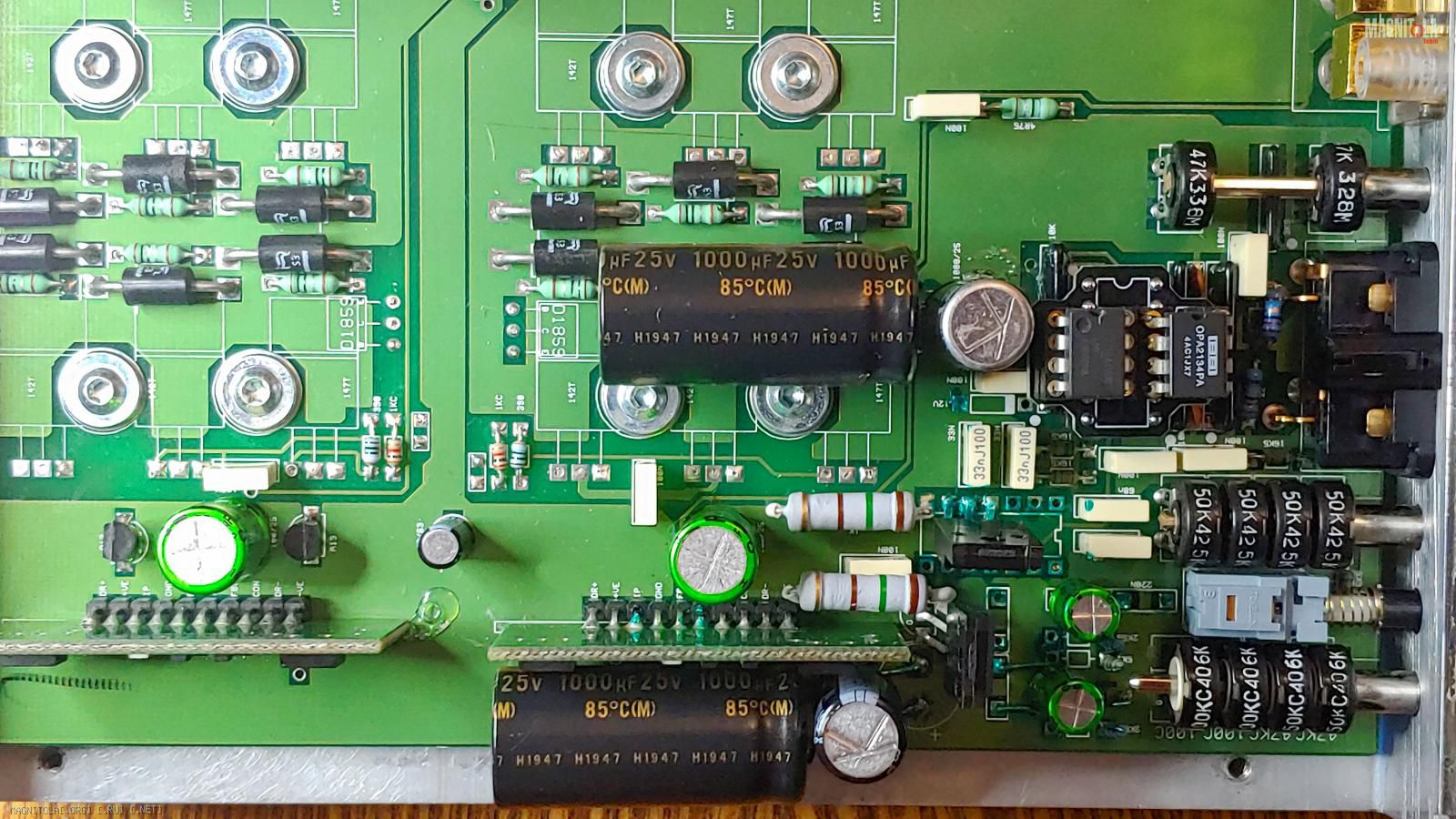

Вообщем закончил с первым, что сделал
улучшил питание в первичном и вторичном питании, и вольтдобавку,
сделал директ, установил проходной кондесатор неполярный,
установил кроватку для возможности замены микросхем,
установил стабилизаторы ±12В, заменил кондесатор в обратной связи,
сделал оба канала неинвенитирующими,
заменил слюду на оксидАлюминивые прокладки,
зашунтировал питание керамикой мурата np0.
Вложение 1359157Вложение 1359159Вложение 1359161
Осталось купить радиаторы маленькие и наклеить их на транзисторы .
Да, не скучно!
А то , этож творчество и хобби поэтому так:good2:
Молодцом ! Все с чего-то начинали . Через пару лет , если продолжите изучать тему , с улыбкой посмотрите на свои первые работы .Цитата:
Сообщение от grek685
Продолжайте :popcorm2:
Вложение 1359227

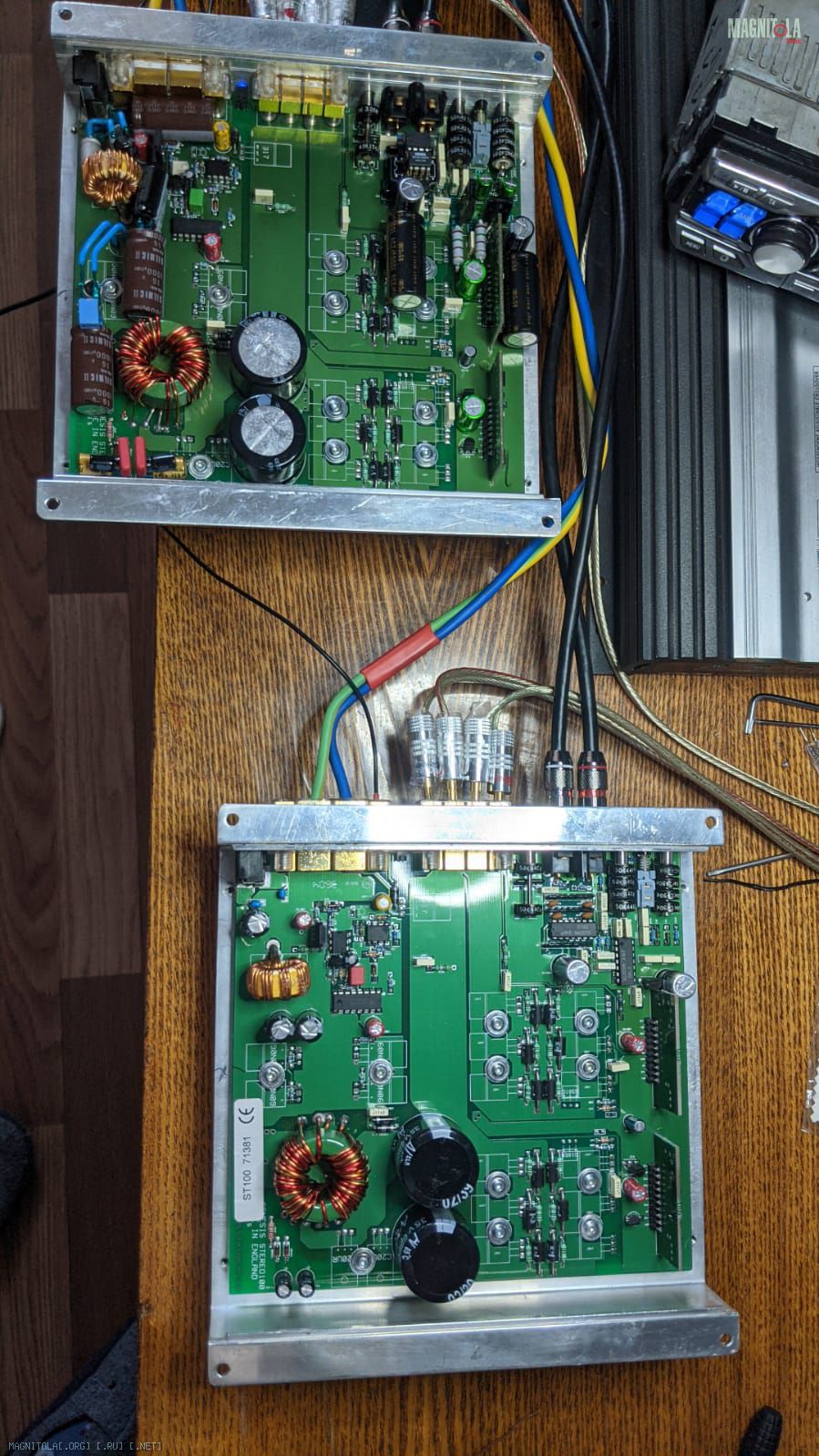

Странно, не пойму почему твикнутый прям так хорошо греется особенно транзисторы на модулях большие, а базовый еле тёплый, но транзисторы на базовом, модульные тоже греются, но чуть меньше...?
Замерил напряжение между базой и эмиттером в пределах 1,12-1,18...
Может это из за прокладок аксидных...?
