Переделка входа оптики на DEQ-P9 в коаксиал
Всем привет. Приобрел процессор Deq-p9, хочу попробовать переделать вход аудиосигнала с оптики на коаксиал.
Соеденяться все это будет с AVH-4200, оптика конечно тоже устраиает но, 1 - нет кабеля от проца 2- хочеться все
таки попробовать. Почитал много статей про переделку из оптики в кокс, но все что находил была только переделка
выхода, а тут понадобился вход, т.к. у магнитоллы выход только коаксиального сигнала. Можно конечо использовать
переходник DD-D25R но тоже его нет, и кабеля в добавок.
Что если использовать трансформатор PE-65612 http://www.elfa.spb.ru/catalog?good_id=hx18701 . Но в статьях про него говорилось что он ставился для получения ВЫХОДА, сработает ли он на ВХОД???
Еще думаю есть смысл оставить один из родных оптических входов

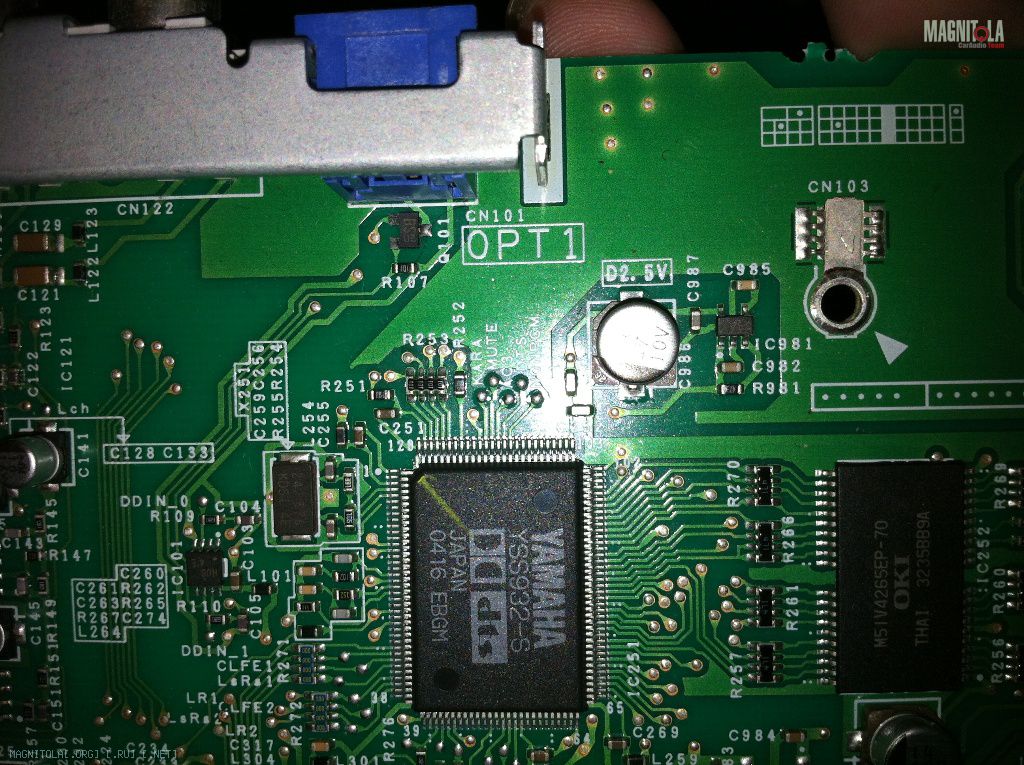

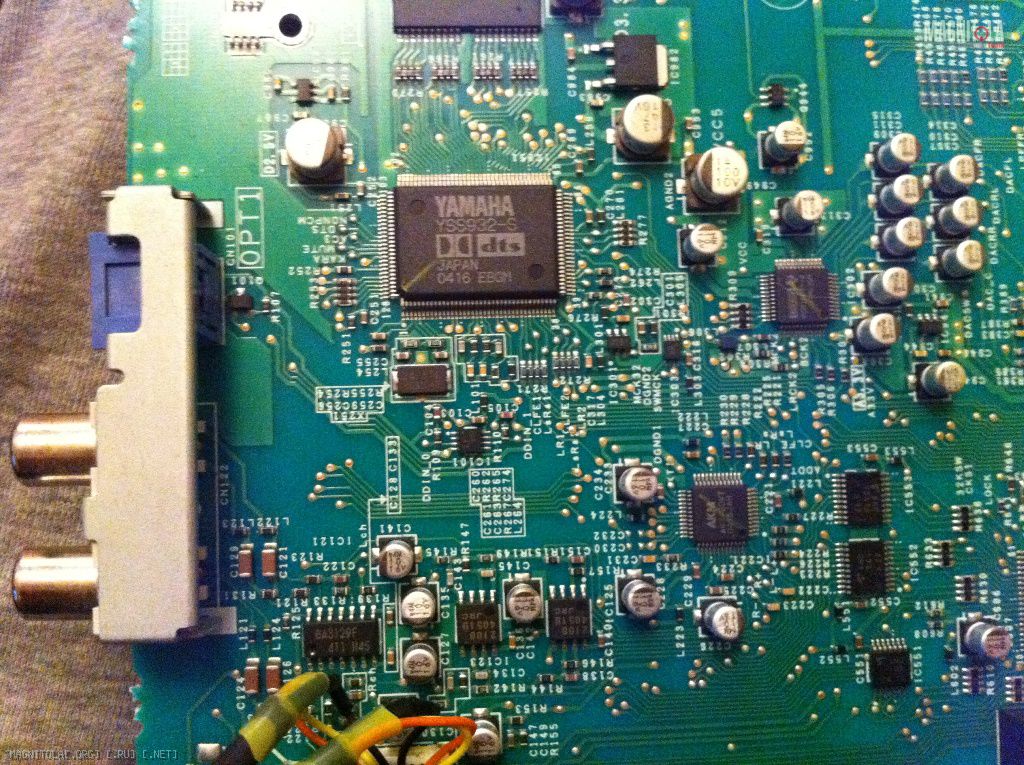

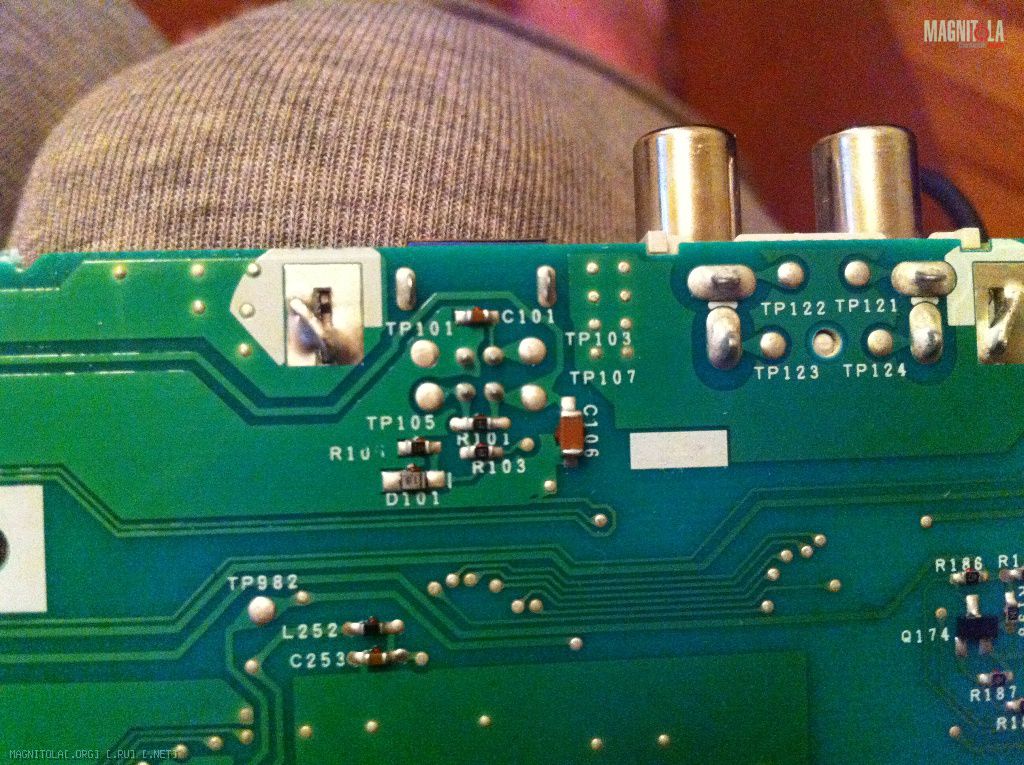

Вот немного фото внутрянки
Подскажите с чего начать:blush2:
Может есть схема этого чуда ?
Вложение 185527Вложение 185529Вложение 185531
Re: Переделка входа оптики на DEQ-P9 в коаксиал
Цитата:
Сообщение от
Dima72 Что если использовать трансформатор PE-65612
Подойдет. Именно для этого он и сделан.
Цитата:
Сообщение от
Dima72 ставился для получения ВЫХОДА, сработает ли он на ВХОД???
Не важно вход или выход.
Цитата:
Сообщение от
Dima72 хочу попробовать переделать вход аудиосигнала с оптики на коаксиал.
Проблем, обычно, нет. Может потребоваться поиграться с уровнем на первом транзисторе.
Re: Переделка входа оптики на DEQ-P9 в коаксиал
Спасибо за ответ, значит нужен транс))) ладно его я думаю смогу найти, а как можно определить без схемы основной сигнальный контакт? Может есть какие-то способы?
Re: Переделка входа оптики на DEQ-P9 в коаксиал
Цитата:
Сообщение от
Dima72 значит нужен транс
Можно обойтись и без него, но с ним будет лучше.
Цитата:
Сообщение от
Dima72 ладно его я думаю смогу найти
Найти не проблема - на любом радиорынке полно "аналогов".
Цитата:
Сообщение от
Dima72 как можно определить без схемы основной сигнальный контакт?
Не понял вопроса.
Re: Переделка входа оптики на DEQ-P9 в коаксиал
Ну я так понял что в этих родных разъемах есть основной контакт по которому идет сигнал еще там питание и т.д. (их же там 4) Так вот куда подсоеденять ногу от транса например .
Раньше не сталкивался с этим поэтому вопросов много :(
Re: Переделка входа оптики на DEQ-P9 в коаксиал
Цитата:
Сообщение от
Dima72 Ну я так понял что в этих родных разъемах есть основной контакт по которому идет сигнал еще там питание и т.д. (их же там 4) Так вот куда подсоеденять ногу от транса например .
От основной платы идут два провода, помоему синий и белый, на плату проца. Один из них земля другой сигнал.
Re: Переделка входа оптики на DEQ-P9 в коаксиал
Теперь я не понял какие 2 провода? Если речь идет о разъеме оптики и оптического кабеля то его нет в смысле нет кабеля. Алексей а вы можете подсказать - на какую микросхему идет сигнал с кабеля? Случайно не на ту что Yamaha? Просто если знать на какую именно идет сигнал, то узнав даташит той мс будет легче сделать все остальное.
По дорожкам определить не получается
Вложений: 1
Re: Переделка входа оптики на DEQ-P9 в коаксиал
Вложение 185731 не это ли вход сигнала?
А как процессор выбирает между входами с каким именно работать, или это делаеться с головы?
Re: Переделка входа оптики на DEQ-P9 в коаксиал
Цитата:
Сообщение от
Dima72 Теперь я не понял какие 2 провода?
Отосновной платы идут провода(разъем CN603) на плату проца(разъем CN1000). С него идет на транзистор Q1000.
С него идет на IC1000(LC89055).
Чего то я не понял.... какой у тебя проц? Кинь общую фотку.
Вложений: 1
Re: Переделка входа оптики на DEQ-P9 в коаксиал

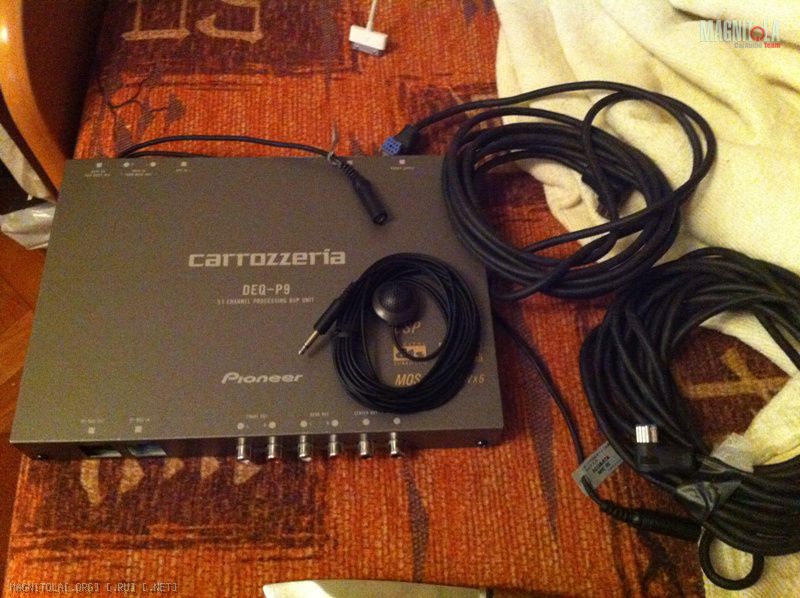

Наверно надо было уточнить что Carrozzeria :sorry:
Вложение 185861
