Линейные выходы.

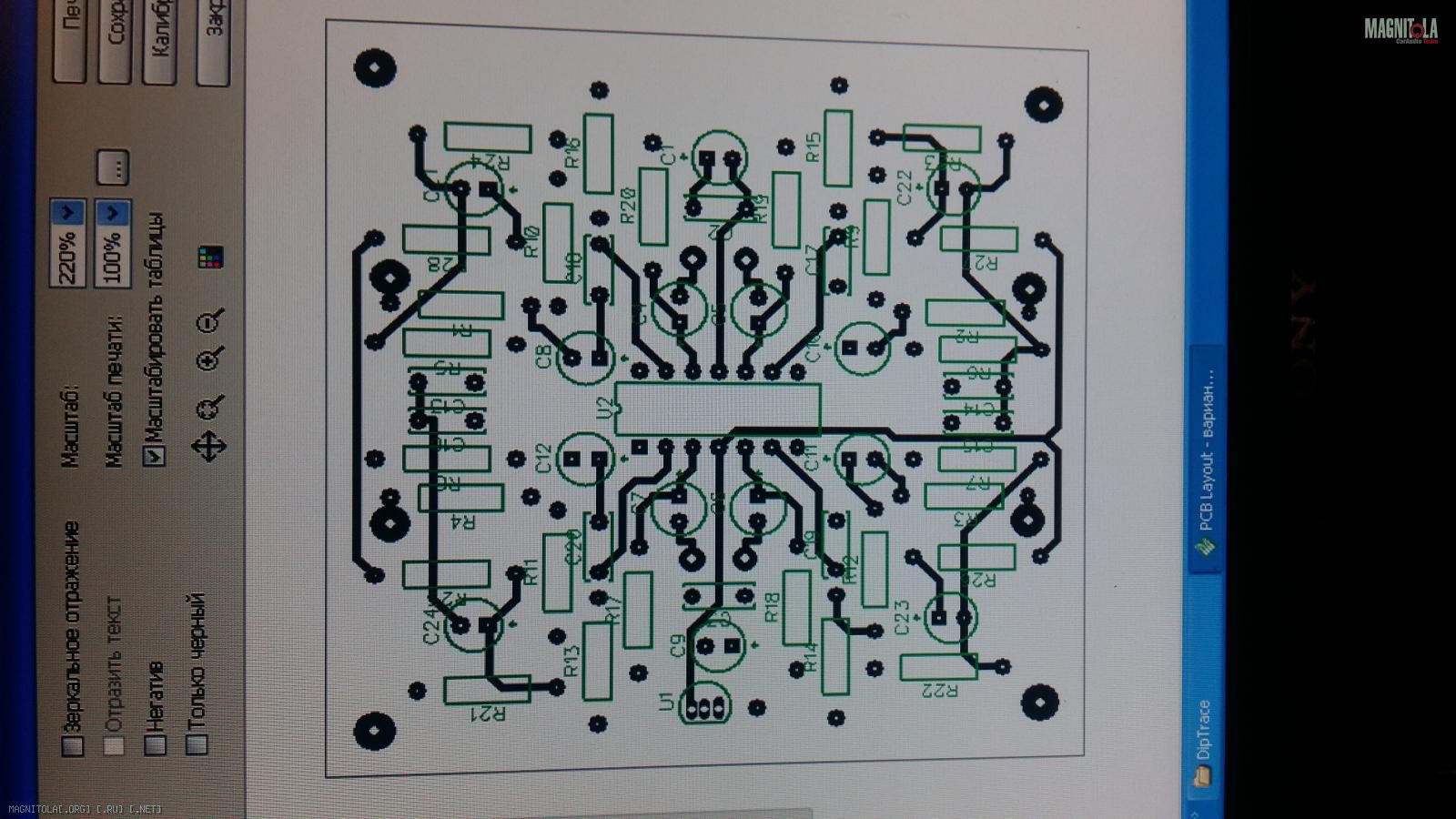

Вложение 1120820Вложение 1120822Вложение 1120824

Уже не раз говорилось в теме - средняя точка одна для всех каналов.

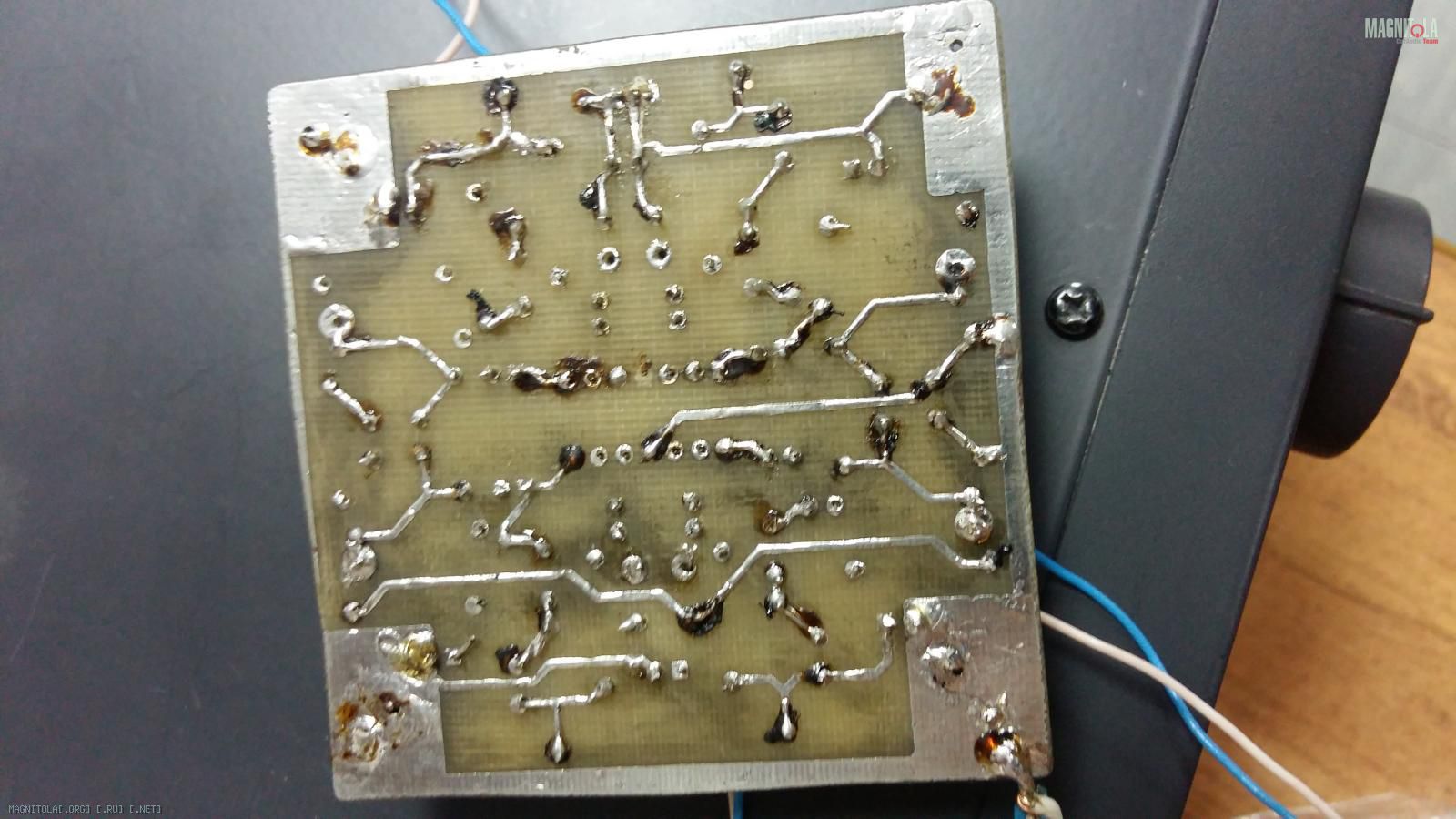

Земля должна быть землей - толстой\большой и её должно быть много.
Для пайки лучше использовать флюс и обязательно хорошо промывать плату после пайки.
100кОм - это для чего поставлено??? И ты хочешь, чтобы было усиление?

Не совсем понял про 100КОм. В схеме нет таких сопротивлений. Да и земля тоже общая и вроде бы ее много :)

Цитата:

---

Сообщение от enzof

Не совсем понял про 100КОм.

---

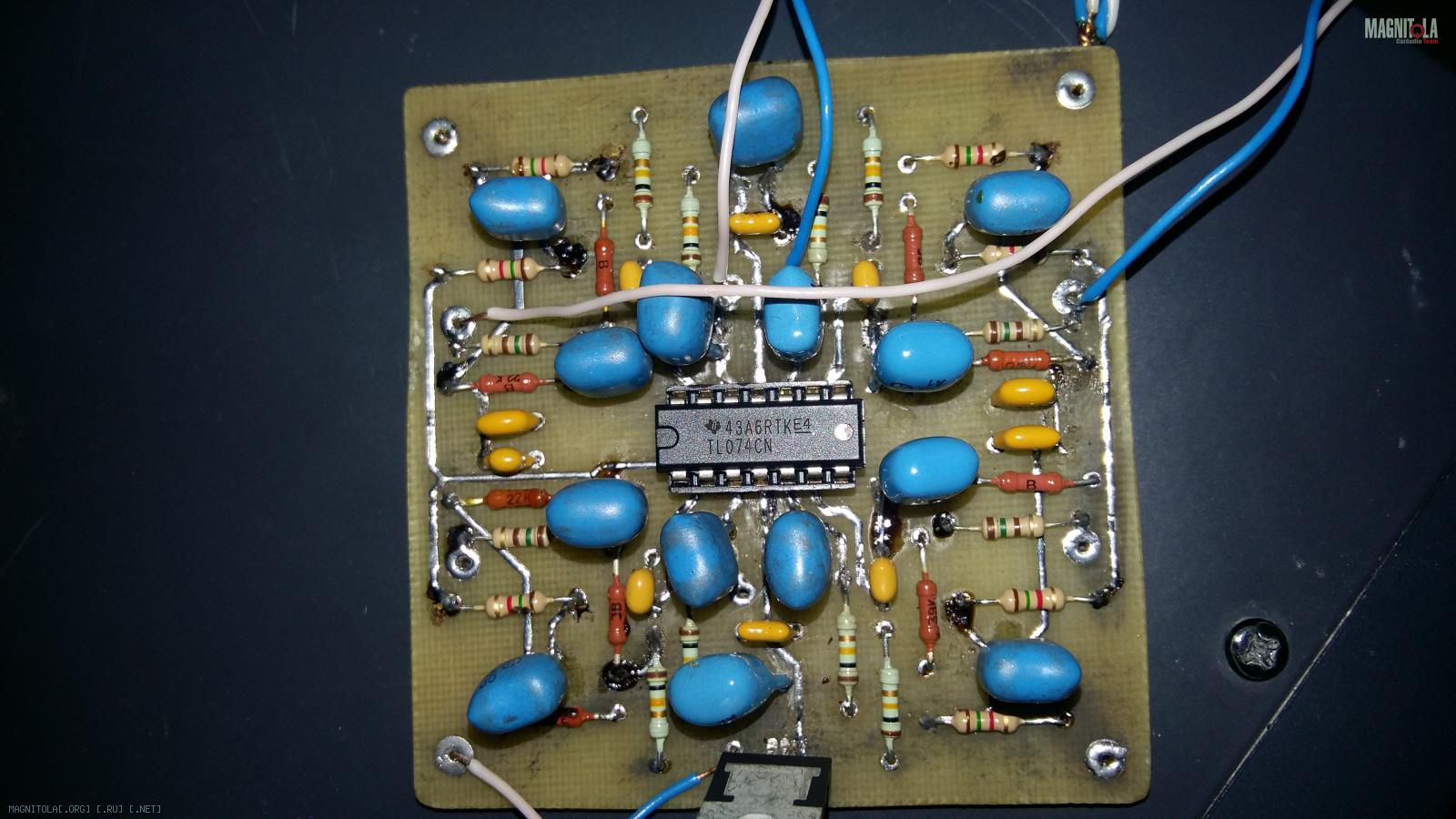

На фото видно что 100 кОм идут со средней точки на 2 и 3 ноги ОУ.

Цитата:

---

Сообщение от enzof

Да и земля тоже общая и вроде бы ее много

---

А я бы сказал что земли вообще нет.

Цитата:

---

Сообщение от Aleksey

100 кОм идут со средней точки

---

У меня на мониторе можно предположить, что это оранжевый, и в принципе на усиление это не должно влиять.
Земля нормально, когда текстолита не видно=)

Цитата:

---

Сообщение от maisteroleg

У меня на мониторе можно предположить, что это оранжевый

---

У меня видно коричневый, черный, желтый, золотистый - 100 кОм, 5%.

Цитата:

---

Сообщение от maisteroleg

и в принципе на усиление это не должно влиять.

---

Ого! А что же должно влиять???

Там резисторы на 10 КОм.

Цитата:

---

Сообщение от enzof

Там резисторы на 10 КОм.

---

Возможно. Но у меня цвет керамических емкостей и третьей полоски одинаковый, а эти точно желтые должны быть.
Лучше проверь. Если будет 100 то усиления не будет.

Я их измерил - 10 КОм. Так что же? Причина в плохой земле?

Цитата:

---

Сообщение от enzof

Я их измерил - 10 КОм.

---

Ну, пусть будет так.

Цитата:

---

Сообщение от enzof

Причина в плохой земле?

---

Имеется в виду отсутствие сигнала? Нет, это не из за земли. Тестером замерять надо.
