Линейные выходы.

Развел три варианта печатки. Покритикуйте пжлст. Только конструктиыно :)
вариант1: Одна перемычка, короткий плюс без особой петли, но плата чуть больше (решаемо)
Вложение 253398
вариант2:та же перемычка, плюс чуть длиннее
Вложение 253402
вариант3: перемычки нет, но большая петля плюсом.
Вложение 253400
какой из вариантов дотачивать и на что обратить внимание?

Цитата:

---

Сообщение от gep2005

Покритикуйте пжлст. Только конструктиыно

---

Попробую.
R1, R2, C2 - это общие для всех каналов. Их не надо разводить на каждый канал в отдельности.
Что это за стабилизатор такой?

Цитата:

---

Сообщение от Aleksey

Попробую.
R1, R2, C2 - это общие для всех каналов. Их не надо разводить на каждый канал в отдельности.

---

Спасибо! А то я по сомневался и добавил для всех. Туплюсъ.

Цитата:

---

Сообщение от Aleksey

Что это за стабилизатор такой?

---

78L09 в корпусе SOT-89. Я правда не купил еще таких. Чет везде только TO-92. В принципе можно и их лежа распаять.

Цитата:

---

Сообщение от gep2005

Спасибо! А то я по сомневался и добавил для всех. Туплюсъ.

---

Видимо это я не указал.

Цитата:

---

Сообщение от gep2005

78L09 в корпусе SOT-89.

---

Он не много не так рисуется на плате.... надо бы ему еще добавить под земляной вывод маленький полигончик.

Цитата:

---

Сообщение от Aleksey

надо бы ему еще добавить под земляной вывод маленький полигончик

---

Согласен. Просто тороплюсь. Кинул стандартный SOT-89 из библиотеки SL5.
Кстати кто нибудь заметил что во всех трех вариантах отсутствуют собственно выходы :)

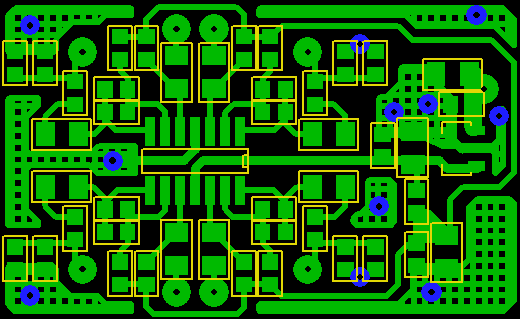

Вот исправленная версия. Правда без РЕМОУТА. Но его схемы нет, а мне он и не нужен пока.
Вложение 253428
Проверьте плиз. Не накосячил ли я где нибудь еще? Если все хорошо, то выложу файлик sl5.
PS синие отверстия - это переходы на второй слой, который предполагается сплошной землей сделать.

Цитата:

---

Сообщение от gep2005

Просто тороплюсь.

---

Опять не понял по стабилизатору.
Выходы теперь есть, а как будешь подключать к плате межблочники? Где земляные контакты?

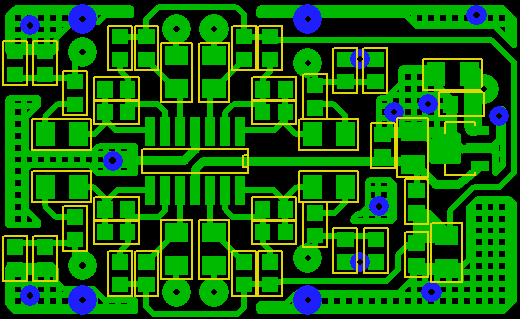

Так лучше?
Вложение 253432

Цитата:

---

Сообщение от gep2005

Так лучше?

---

Отодвинь емкости чуть дальше от стабилизатора - будет удобнее паять.
Пяточки сделай меньшего диаметра.
Если плата все равно двухсторонняя, надо использовать другую сторону. Сделай там резисторы и емкости, которые в обвязке ОУ.

я хотел использовать вторую сторону как экран и землю (сплошную). Так проще плату сделать (если пользоваться ЛУТ), не надо совмещать слои.Вложение 253666
В общем во вложении файлы Sprint Lyout 5 для 4-х каналов на tl074 и двух на tl072. Сам пока еще не сделал.

Цитата:

---

Сообщение от gep2005

Так проще плату сделать (если пользоваться ЛУТ), не надо совмещать слои

---

Теперь понял.
Если хочешь у меня есть такие платы, но без контроллера.
