R2 положить параллельно R1 и соединить с общим С3 и С6.
Ну и, все таки, кинуть дорожку от этих резисторов к перемычке(0).
Вид для печати

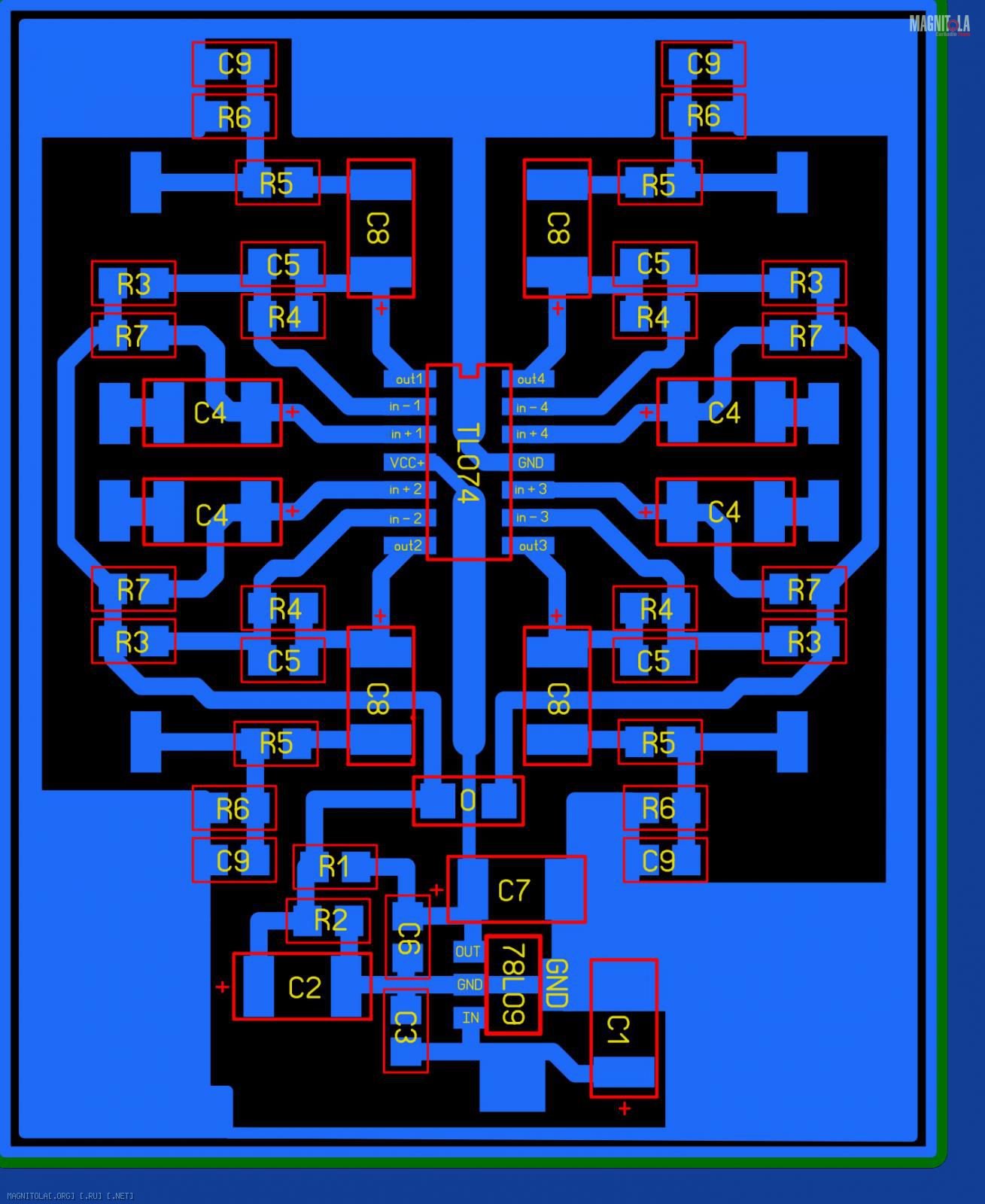

Примерно так ?
Вложение 1295229
много компонентов придется добавить если понадобится remut ? по сути ключ и пара конденсаторов ?
И какую функцию он выполняет, касаемо этой схемы ?
Доброго всем.
Имеется штатное ГУ от мицу W-15 с которого нужно вывести сигнал на процессор Audison bit ten D. Чуть позже гу поедет на добавление s/pdif но это уже другая история.....
В общем то нужно на данный момент пара RCA.
Распотрошил ГУ в качестве УНЧ там tb2976hq. На вход УНЧ сигнал поступает с SM6451AT-G-E2 через резистор 1кОм, 2 конденсатора 0.47мкФ 25В и ещё один резистор 1кОм. Собственно вопрос: откуда брать сигнал? Непосредственно с ноги SM6451AT-G-E2? Нужны ли промежуточные ёмкости? Если нужны какой номинал?
Да, емкость 4.7-10мкф, легче припаяться к кондеру который идет после аудиовыхода микросхемы, FFZ все разжевал в статье про тюнинг магнитолы
2 Андрюха™: можешь подключаться непосредственно к выходам DSP без кондеров. Ничего криминально не будет. И АЧХ не будет срезана конденсаторами...
С 5 и 12? Ну можно и так, а можно как я написал sm6451 кондер(smd) вывод на пред
---------- Сообщение добавлено 13.01.2020 в 10:32 ----------
Просто если будешь подпиваться непосредственно к выводу микросхемы, есть вариант выбить микруху статикой паяльника, имею личный опыт)))
