а есть документальные основания полагать, что это имеет отношение к линейным выходам?Цитата:
Сообщение от PhantomGT
Если нужно подключение усилителя на саб - напрашивается подключение к выходам штатного усилителя на акустику через преобразователь уровня. Либо "добыча" нормальных линейников из головы.
У тебя в штатной проводке использовано балансное подключение усилителя. Вход твоего усилителя небалансный.
Используй переходник баланс - небаланс.
Если правильно прочитал про переходник баланс - небаланс, то очень боязно землю на минус подключать, мультиметр показывает килоОмы между землей и -. Штатный усилитель на задних колонках мне нужен, но высокий сигнал с них брать не вариант они играют от 50Гц, скорее всего режется на штатном усилке, т.к. при моей текущей схеме подключения 30Гц есть на нештатном усилителе сабвуфере. Вариантов вижу пока два: 1. Скорее всего фантастика - найти усилитель с поддержкой балансного входа. 2. В штатной магнитоле найти схему формирования этих балансных выходов и посмотреть какие уровни идут на нее и дальше думать. Сдается тупо подпаять тюльпаны не прокатит. На самой магнитоле есть высокие выходы на твитеры, я думаю там тоже ловить низкие частоты без вариантов.
Не землю и не массу, а оплетку (или общий провод, если витая пара) межблока.Цитата:
Сообщение от PhantomGT
главное, чтобы он там (между оплеткой и минусом, не массой авто) напряжение не показывал. А вообще правильно и гарантированно безопасно делается примерно так:Цитата:
Сообщение от PhantomGT
Вложение 1318645
Хотя и так - тоже вполне штатный способ:
Вложение 1318647
Мультиком намерить не смог, при любом раскладе дешевле найти осциллограф и посмотреть что там между оплеткой и минусом.Цитата:
Сообщение от clip
Именно это и пугает, штатному усилителю от этого плохо не станет?Цитата:
Сообщение от clip
Да не просматривается, что ему там может не понравиться...Повторюсь, абсолютно штатное решение.Цитата:
Сообщение от PhantomGT
Хотя если есть желание заморочиться, можно по второй схеме паять. А можно третий, тоже вполне себе вариант - трансформатор :)

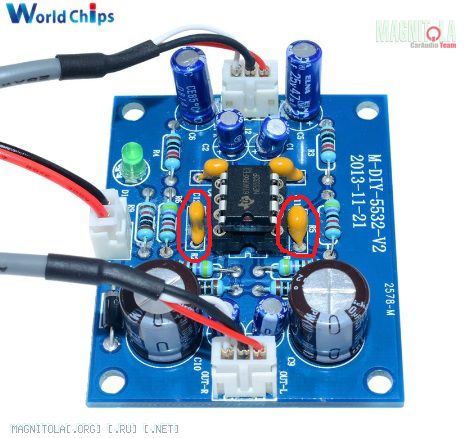

На выходных удалось решить проблему завала АЧХ после 4 кГц на китайском предварительном усилителе на операционнике NE5532:
https://aliexpress.ru/item/326814423...274233edl7QwhH
Все оказалось в шунтирующем резистор конденсаторе - желтенький, отмечен на рисунке. Китайцы накосячили со схемой включения это кондера. После ампутации этих кондеров в 2 каналах завала нет.
Вложение 1318651
Родной усилитель при такой схеме подключения (- на оплетку) в задние динамики играет шум генератора. Уровень входного сигнала на нештатном усе при такой схеме остается таким же низким. Еще заметил, что при отключении rca c балансной линии, громкость задних родных динамиков возрастает, при подключении уменьшается.Цитата:
Сообщение от clip
Склоняюсь уже к допиливанию родной магнитолы. Тема большая прочитал от силы первые страниц 15, парни, кто занимается непосредственно разработками схем молодцы, в себе таких талантов не вижу. Интересуют варианты купить готовый кит для установки в магнитолу.
Так если родной рассчитан на балансное подключение, ему и надо подавать балансное, в противном случае возможны разнообразные эффекты. Вы неродной так подключите, а там видно будетЦитата:
Сообщение от PhantomGT
Ну если вы одно плечо balanced line закоротили - чего б уровню не уменьшиться?Цитата:
Сообщение от PhantomGT
Цитата:
Сообщение от PhantomGT
Так ничего разрабатывать не надо, если не хотите пассивный переход баланс - небаланс, надо в магнитолу платку с операционником, парой конденсаторов и восемью резисторами инсталлировать.Цитата:
Сообщение от PhantomGT
---------- Сообщение добавлено 13.05.2020 в 11:13 ----------
Скорее не со схемой, а с номиналом. Либо этого конденсатора, либо резистора. По входу RC фильтр с соответствующей частотой среза ставится для предотвращения ВЧ наводок от генератора и прочего оборудования.Цитата:
Сообщение от weter80
Номинал резистора регулирует коэффициент усиления. Меня КУ устроил, а вот с номиналом или схемой включения конденсатора они накосячили. Кондер стоит параллельно резистору в цепи обратной связи
