На вход подаешь +12 вольт, а на управление +5 и будет все ок.
Вид для печати
Ставишь последовательно стабилитрон на 6,8 - 7,5 вольт, да и всё.

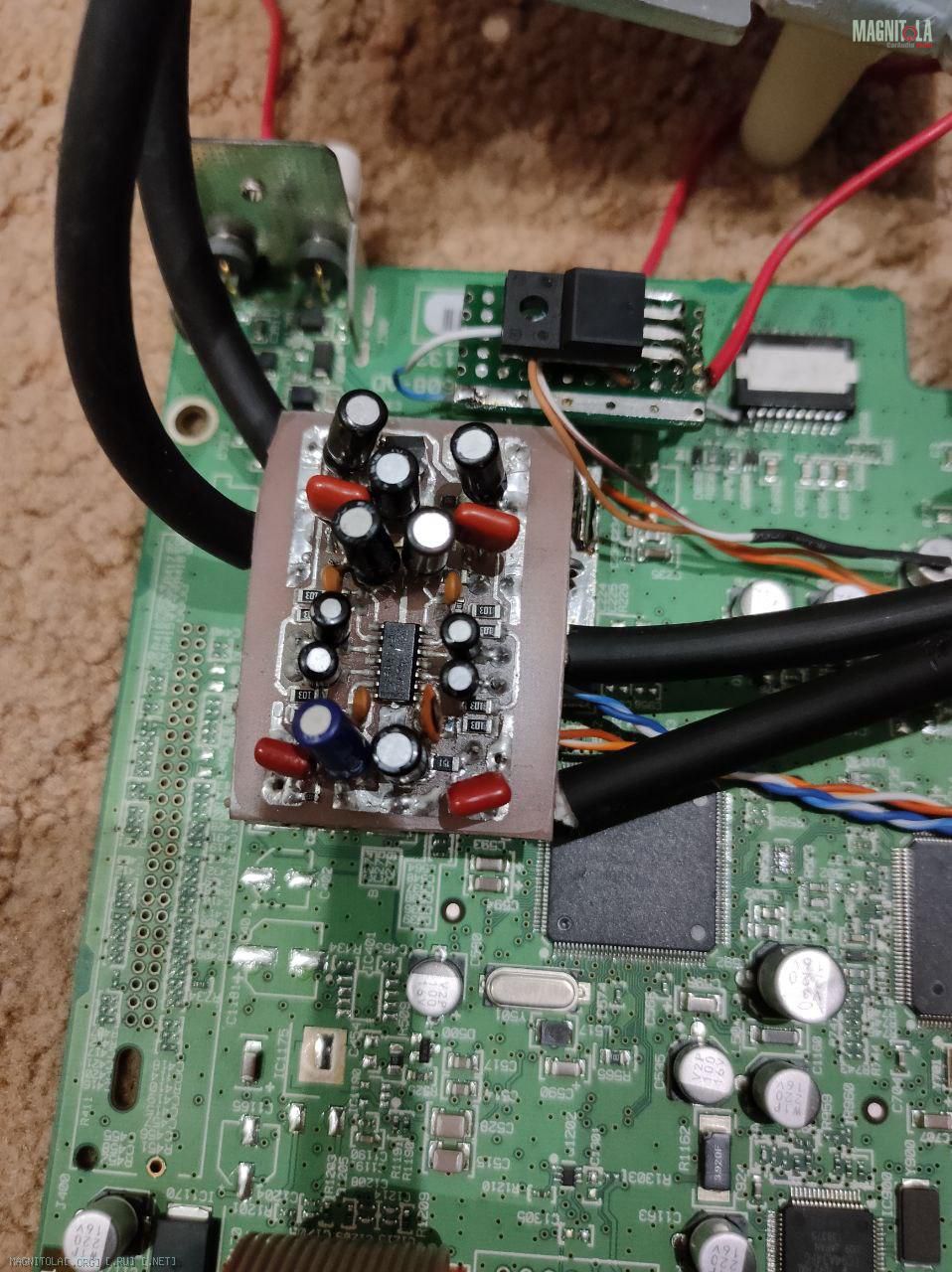

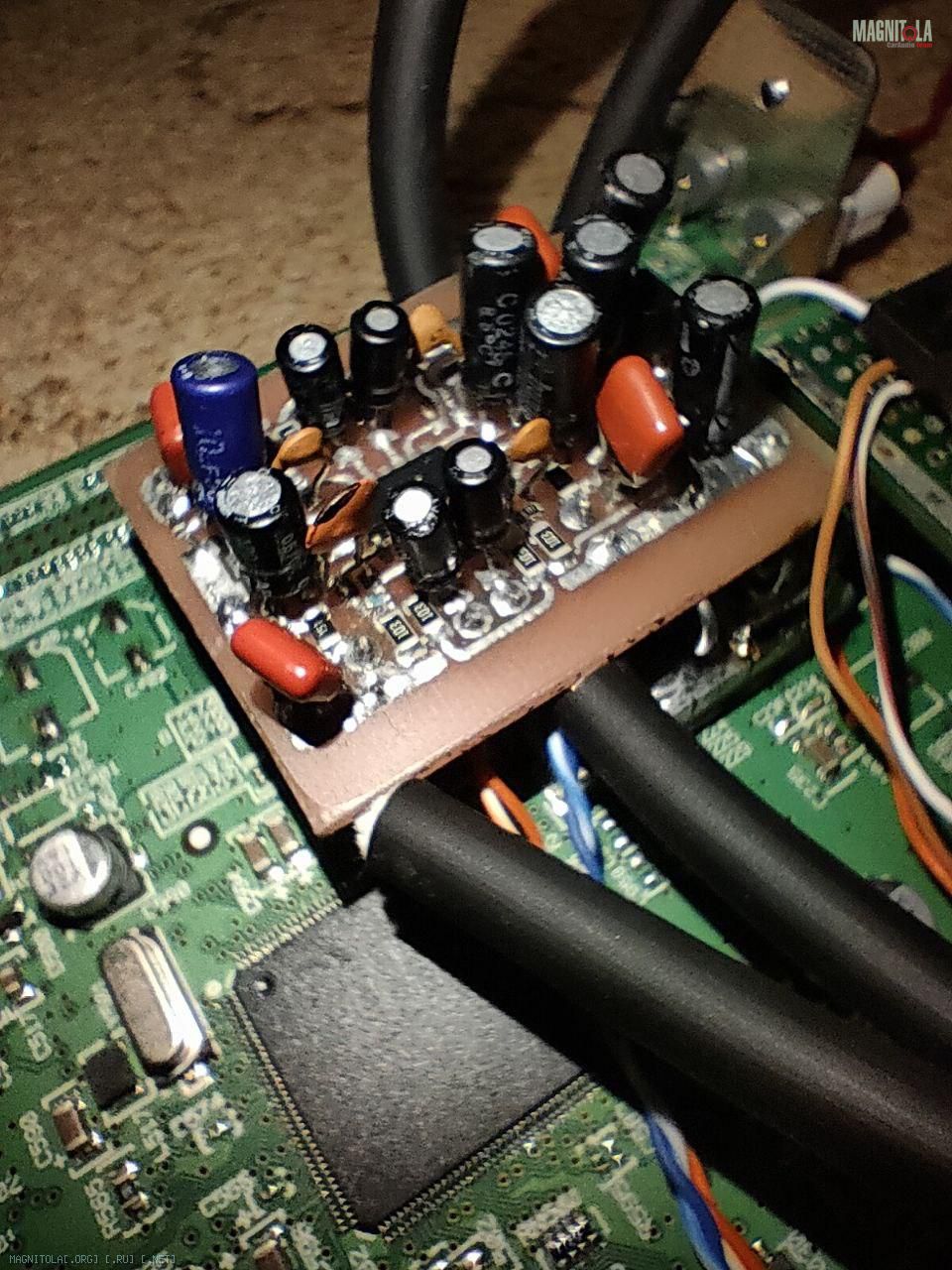

Собрал платку, кондеры все выводные, остальные элементы смд. Вроде все завелось с первого раза, но есть треск/щелчки/стук (не знаю как правильно озвучить) в динамиках не зависимо от уровня громкости/баланса. Выкрутил баланс и фейдер на один дин, но этот паразитный звук также есть и в остальных. На заведенный движок есть еле слышимый свист от гены, но он у меня был и на предыдущей машине, вся аппаратура перекочевала оттуда и видать что-то с усилком, т.к. разок дергал RCA на включенное ГУ. Как быть с этим паразитным треском?
С платы на заднюю панель выводил выходы микрофонным кабелем, оплетку паял на землю со стороны платы, со стороны разъемов оплетка в воздухе. Сами межблоки со стороны ГУ тоже с замкнутой оплеткой на массу, со стороны усилителя в воздухе
не знаю :pardon: Начитался всякого, вот сделал как понял)) Нужно также оплетку на массу? Фото позже скину, нужно будет гу разобрать. Но играет отменно, низкие просто сумасшедшие)) Компонентки dd cs 6.5 через родные кроссы, на усилке фильтры в hpf, порезал пока от 80, но и то дубасят ппц
Не кидайтесь тапками за работу)) редко приходится такое делать
Вложение 1348481Вложение 1348483Вложение 1348485Вложение 1348487

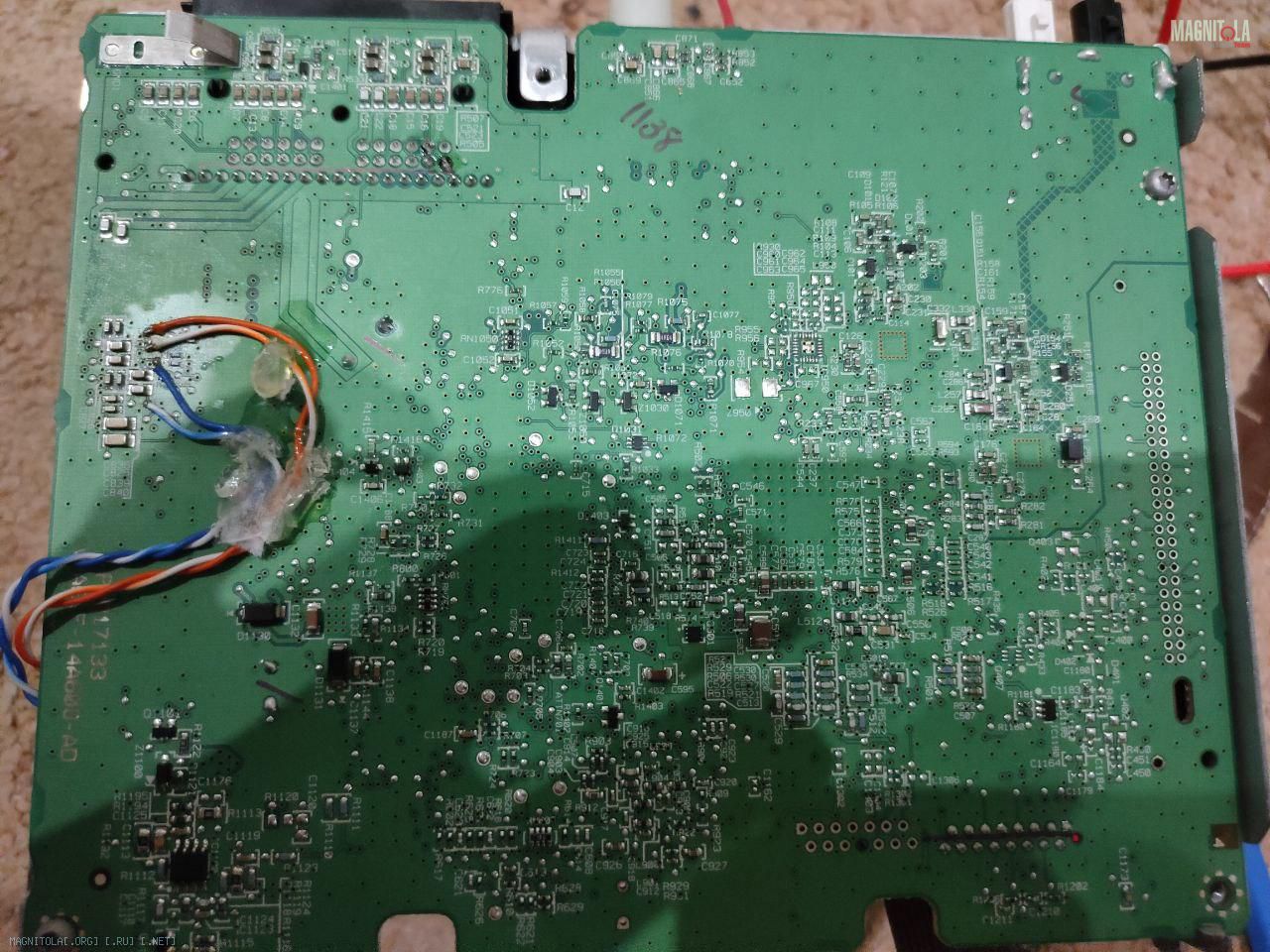

Провода использовал от сетевого кабеля UTP, они многожильные. Хотел подпаяться к выводам проца, но не смог найти ни даташит на него, ни схему платы. Прозвонить тоже не удалось. Подпаялся до кондеров.

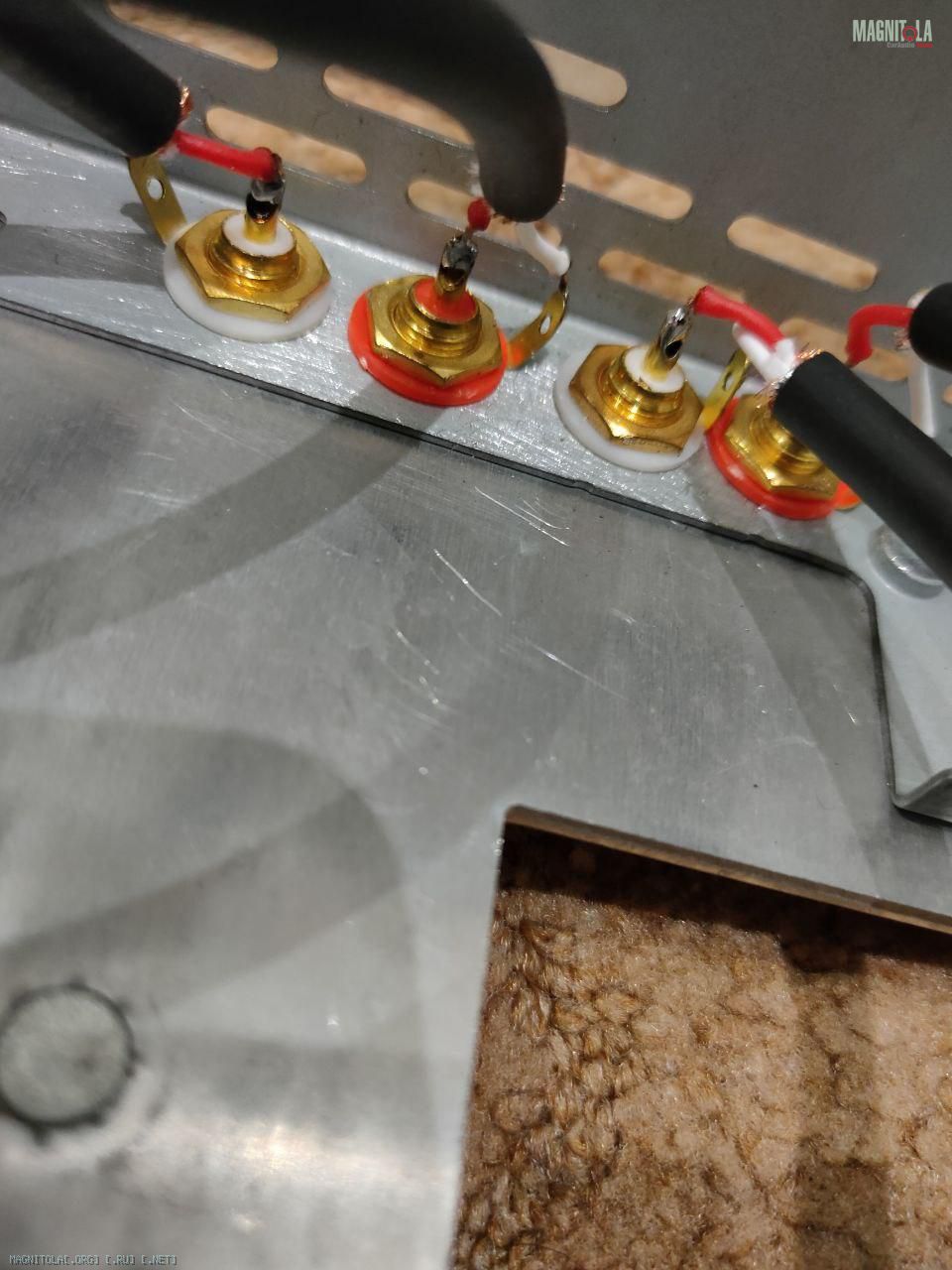

Сейчас прозвонил мульметром минус линеек и корпус гу, одна линейка только не звонится. У меня есть сомнения в правильности монтажа самих выводов, минусовой контакт расположил между пластиковым кольцом и корпусом. Должен ли минус вывода замыкаться на корпус?
Переделал разъемы. Минусовой контакт расположил между гайкой и пластиковой шайбой, прозвонил все минуса линеек, все звонятся. Только оплётку не посадил на землю со стороны выходов. Ничего в паразитных звуках не изменилось. Попробую оплётку бросить на землю. Вчера читал тут тему про линейки на пионе 88ом, там чел тоже не замыкал оплётку на землю со стороны выходов и все у него было норм
Отправлено с моего RMX2063 через Tapatalk
Так и сделал. Плюс экраны на обоих концах сидят на сигнальной массе. Также заменил все электролиты 10мкф на одинаковые, первоначально сборная солянка была. Еле слышимые попукивания остались. Не знаю можно ли победить, думаю уже закупиться смдшками и по новой собрать. Будет ли толк.
Еще подскажите. Как по правильному третью линейку вывести (на саб)? Y разветвитель использовать или же можно с помощью ОУ (например 2х канального tl072)?
