Репутация: 42 есть улучшенная модель этой же магнитолы, в комплектации авто ставился саб со своим усилителем и твиттеры на передних дверях были подключены отдельно. Для этого в ГУ был доп разъем, фото внутренностей в сети не нашел, как и схем. На моей твиттеры на том же канале где миды, порезаны кондером. Различие короче в одном доп разъеме

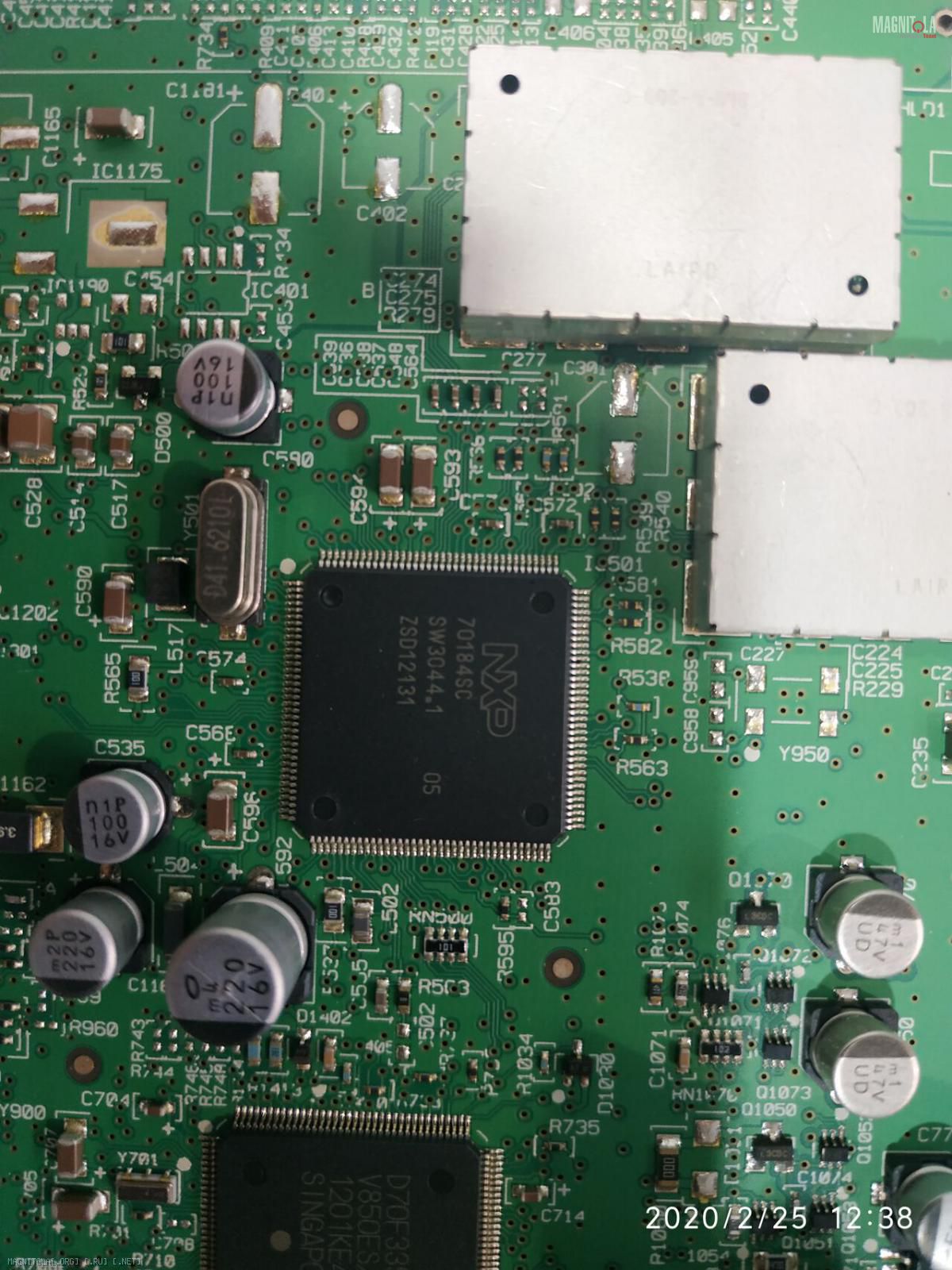

На фото серый. Попробую вывести линейки с него кондерами, если что то будет, то уже нормально платкой
Репутация: 0 Доброй ночи, форумчане и гуру радиоэлектроники)
Подскажите пожалуйста, распаял магнитолу, и сделал плату по схеме gep2005 на TL074все работает. до этого был шум от двигателя, поворотников и т.д. После внедрения платы (как бы это странно не звучало) шум стал мягче, но он усилился...
Усилитель в магнитоле TDA7569BDAA
Что я сделал: вытравил плату по выше указанной разводке, отпаял конденсаторы от штатного усилителя и плюсы каждого канала припаял ко входам на плате обсуждаемого предусилителя.
Вопрос: в даташите на мой штатный усилитель на каждый канал есть INx+ и INx- (где x это номер канала) что мне делать с INx-
Логика, возможно не верная, подсказывает что INx- нужно как то задействовать...
Авто: BMW F30
Магнитола: entrynav
Заранее извиняюсь за очень детский язык в моей постановке вопроса)
P.S.
Вопрос: что я сделал не так? Почему шум не пропал или я не так понял цель обсуждаемой схемы?
Если нужен даташит на усилитель - пишите, его не так легко найти...
P.S.S.
Начитался тут разных статей и постов и пришёл к выводу, что TDA7569BDAA это балансный усилитель. Получается обсуждаема в этой статье схема предусилителя мне не подходит и нужно делать балансный предусилитель? Типо этого? Но меня смущает биполярное питание...
Ещё вот вычитал про ВА3121, но некоторые пишут, мол портит звук...
Помогите)
Репутация: 254 Алексей, подскажите.
В вашей схеме ОУ на LME49740 какой диапазон напряжения на выходе, 0,2-2В, 0,2-4В, 0,2-6В?
Репутация: 190195 Напряжение на выходе зависит от входного напряжения и коэфф.усиления.
Если в схеме использовать те номиналы, которые указаны в первом посте, то КУ будет равен 4. Отсюда, зная напряжение на входе, можете посчитать напряжение на выходе.
Репутация: 254 Т.е. если тут не указано это напряжение (DAC_FL FR) https://opendevices.ru/wp-content/up...10/saf7751.pdf , надо замерять на практике только?
Репутация: 190195 А для чего это нужно знать?
Если делаешь всё по схеме, то получишь на выходе примерно такое же выходное напряжение как и у обычной ГУ из магазина.
Для практически любого современного усилителя такое напряжение будет в самый раз.
Репутация: 254 Для косвенной диагностики, хочу понять, подойдет мне только один тестер или надо осциллограф тащить в машину.
Репутация: 190195 Для чего надо замерять?
Оно и так будет работать хорошо.
Чтобы убедиться в работоспособности достаточно тестера с аналоговой шкалой.

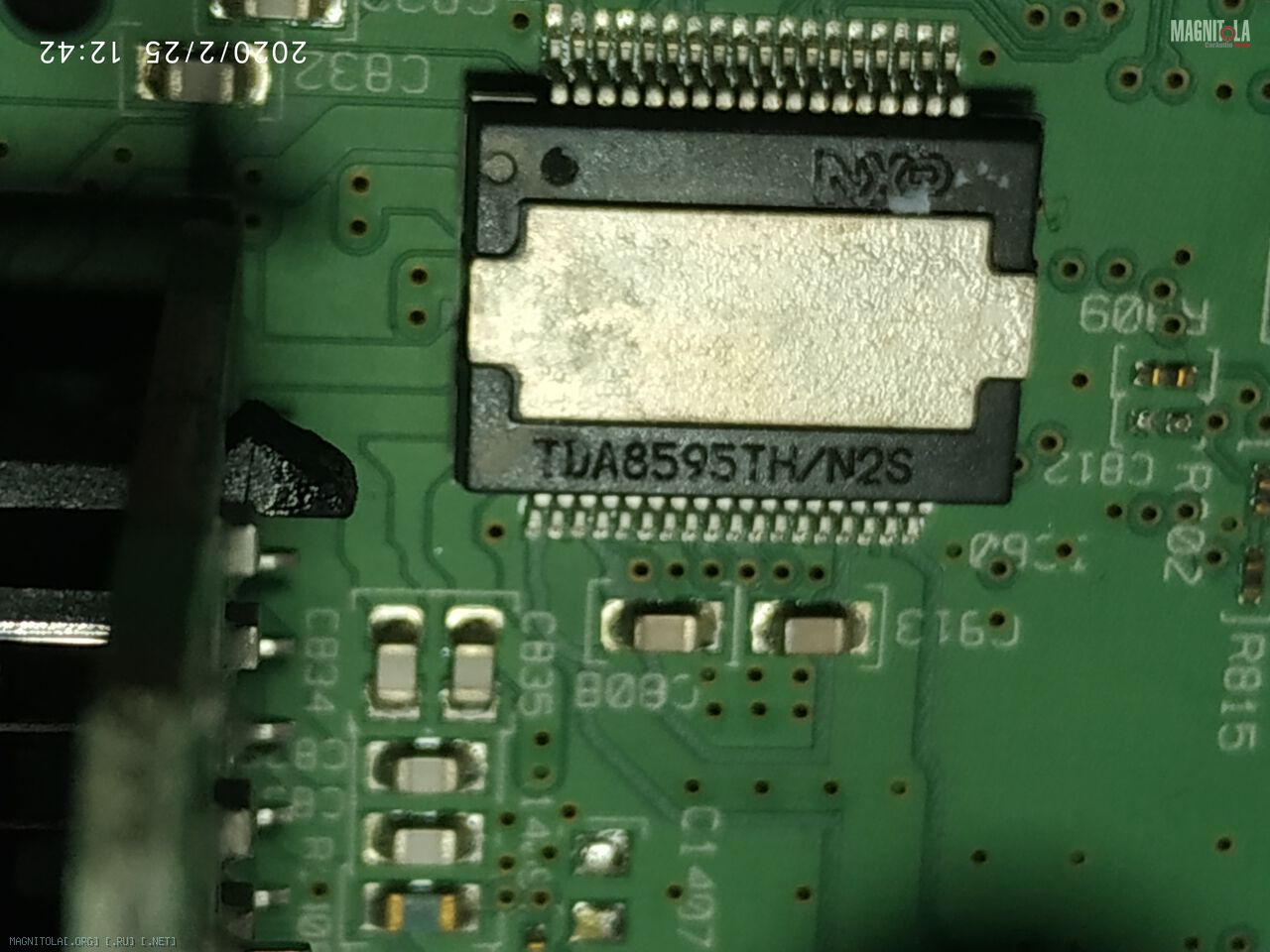

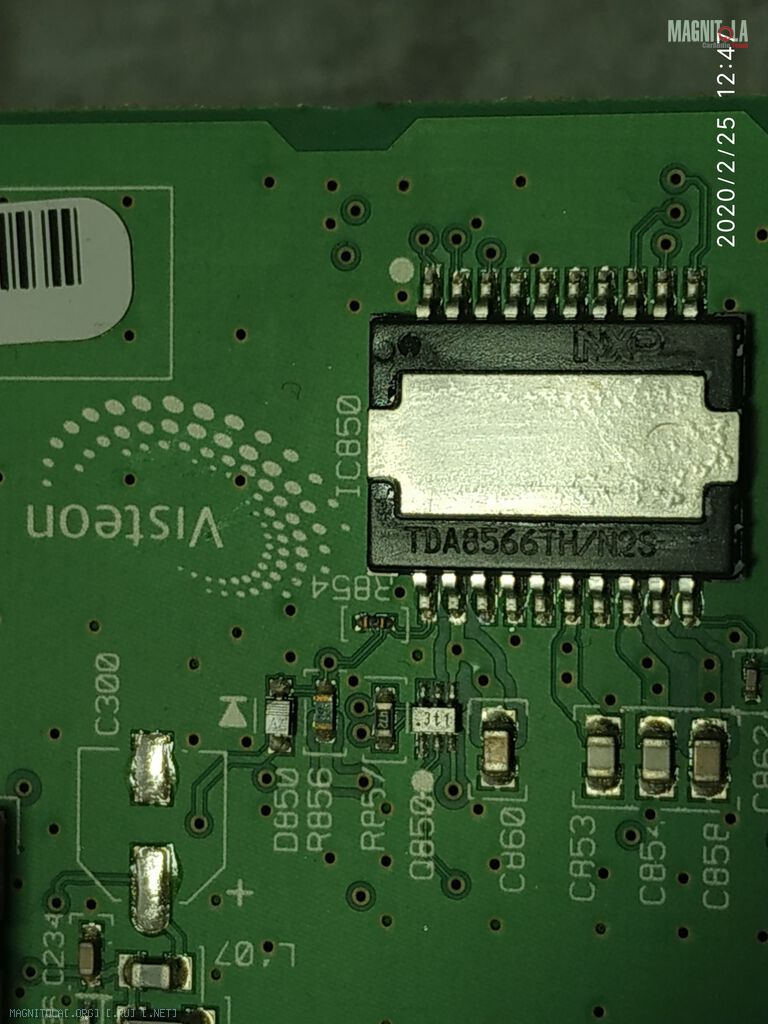

Репутация: 42 Подскажите по рему пожалуйста. Основной ум 8595 общается с процом по i2c шине, я это понял по даташиту на 8595. Нога adsel не звонится на землю, в даташите написано, что в этом случае ум работает в i2c режиме и ногу stb использовать для рема не выходит. Посмотрел даташит второго ум, который непонятно для чего там используется. 20я нога mode отвечает в нём за режимы standby/mute/operating. Прозвонил мультиметром, в режиме ожидания на ноге 5в, в рабочем режиме 12в. Как правильно организовать рем используя эту ногу? Приобрёл ка278r12, но вроде как с 5в входным напряжением его использовать не получится.
