здесь не все работают на винде ;)
Ну так как поможет кто небудь с платой или здесь так не приннято и самому надо иагл учить.
P.S. ну и мразь ета экранная клава
У меня есть, но могу только картинку дать, правда такую плату сам не сделаешь :)Цитата:
Сообщение от Nick30
---------- Сообщение добавлено 09.03.2015 в 16:35 ----------
Если будет время нарисую плату по проще, чтобы можно было сделать самому.Цитата:
Сообщение от Aleksey
Правда с временем проблемы. :(
Aleksey.
Она у Вас двустороння?
Конечно. Я ж выкладывал и фото и рисунок печати.Цитата:
Сообщение от Nick30
Aleksey
Ну да извените так оно и есть
Нада будет иголкой сапаставлять слои
Ну иначе неподелаешь
Можете выложить рисунки
Мне кажетса что если Ви сделает одностаронку то множество людей будет Вам благодарно
Здесь как би не было DIY
P.S. Skazytie pozalusta. Wy ne dumali shtoby sdelat' etot bufer ma kakihto LME ili OPA i zapytat' od usylytelia, tam prakticheski wsegda imejetsja +/- 15V na preduseliutel, i tam legko potjanut' 2 prowoda, jesli usilitel' blisko nu naprimer pod sydeniem ili za bardachkom. Ja znaju chto eto ne komerczeskaja razwjaska no dla liudej s golowoj eto horoshyj wariant. Chto Wy dumajete po etomu powodu?
Рисунки я уже выкладывал, если честно, лень искать по теме, это было не так давно.Цитата:
Сообщение от Nick30
Просто времени не так много.Цитата:
Сообщение от Nick30
Я платы делаю для себя/для работы, поэтому и делаю так, чтобы можно было их сделать на том уровне, какой позволяют мои возможности.
Эти платы делаются для установки внутрь аппарата. В ШГУ часто очень мало места, поэтому и делаю устройство таким, чтобы оно было максимально маленьким. Плюс к этому устройство должно быть универсальным, чтобы не делать много разных плат.Цитата:
Сообщение от Nick30
Если делать с преобразователем, то вместе с прибавкой в звуке появятся дополнительные проблемы с размерами, с помехами...... Тянуть питание из усилителя - плохая идея. Все равно придется делать стабилизаторы на плате, фильтры.... Уровня питания 9 вольт вполне хватает для получения стандартного выходного напряжения.
На счет LME, OPA... у меня платы сделаны так, что можно ставить и их. Но их есть смысл ставить только если дорабатывать аппарат, иначе - не в коня корм. Так что, если делается доработка аппарата, то ставлю и хорошие ОУ и хорошие емкости(для них на плате тоже предусмотрены места).

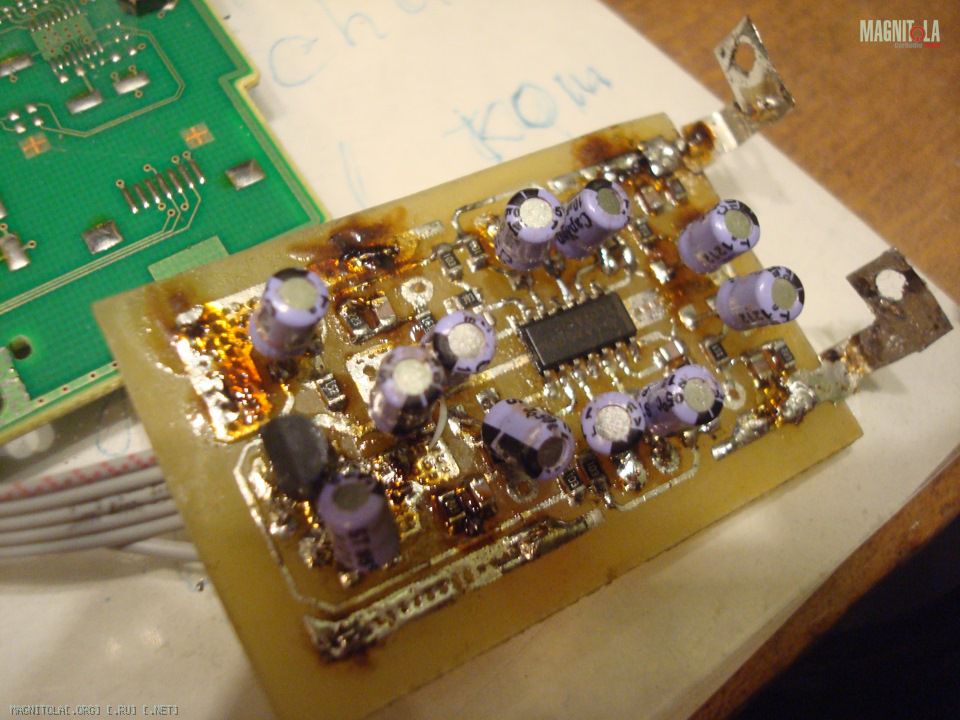

Первый блин! Работает, но не очень=)
Вложение 739422 Вложение 739424 Вложение 739426 Вложение 739428 Вложение 739430
Вложение 739432 Вложение 739434 Вложение 739436 Вложение 739438

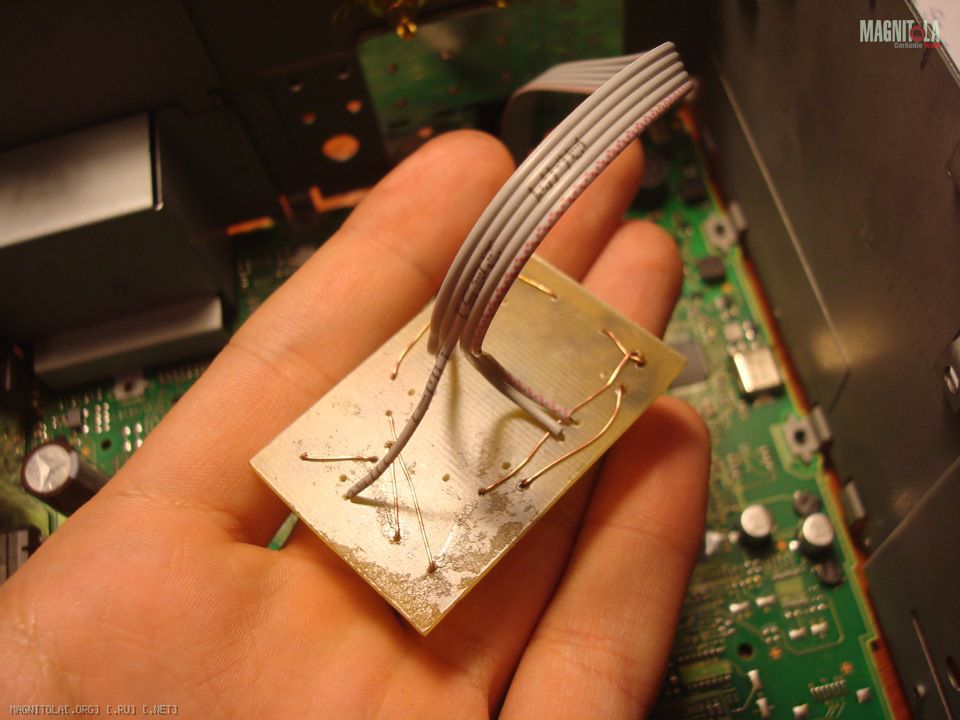

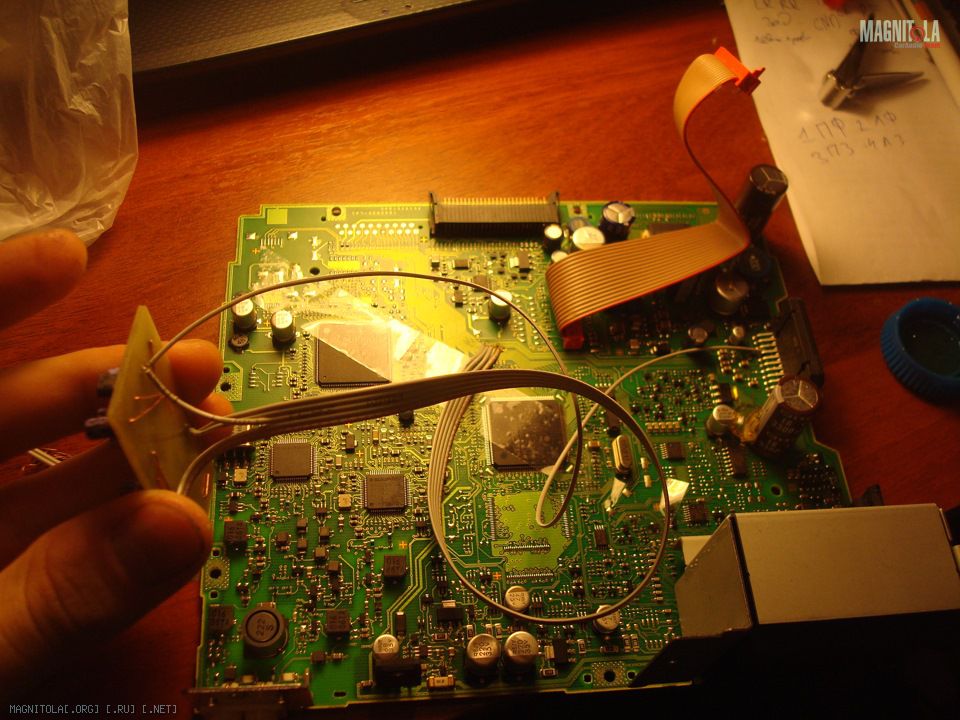

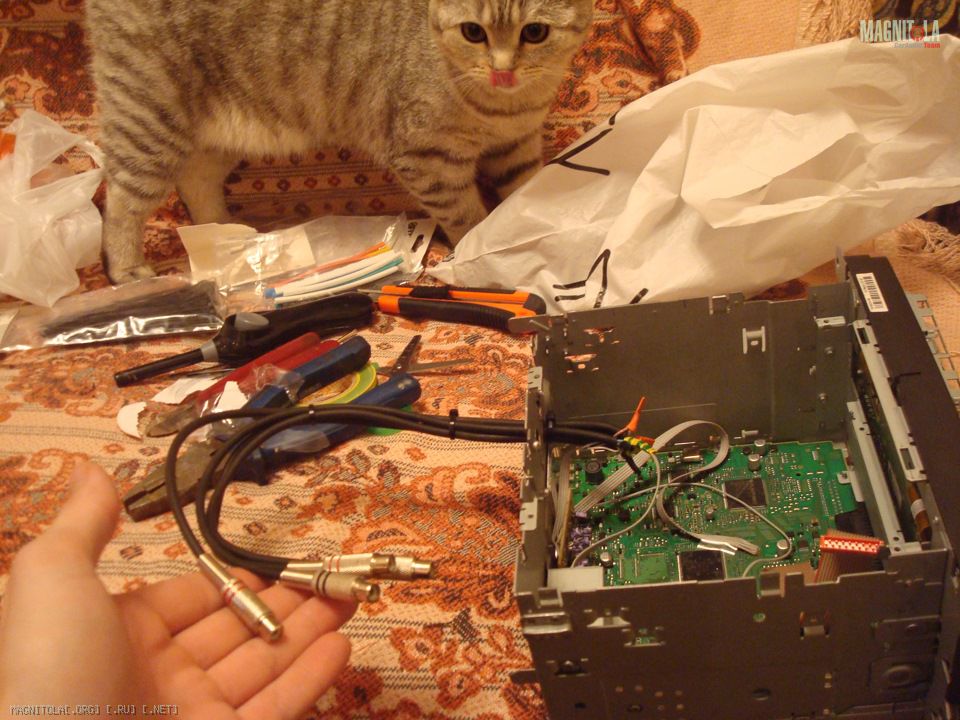

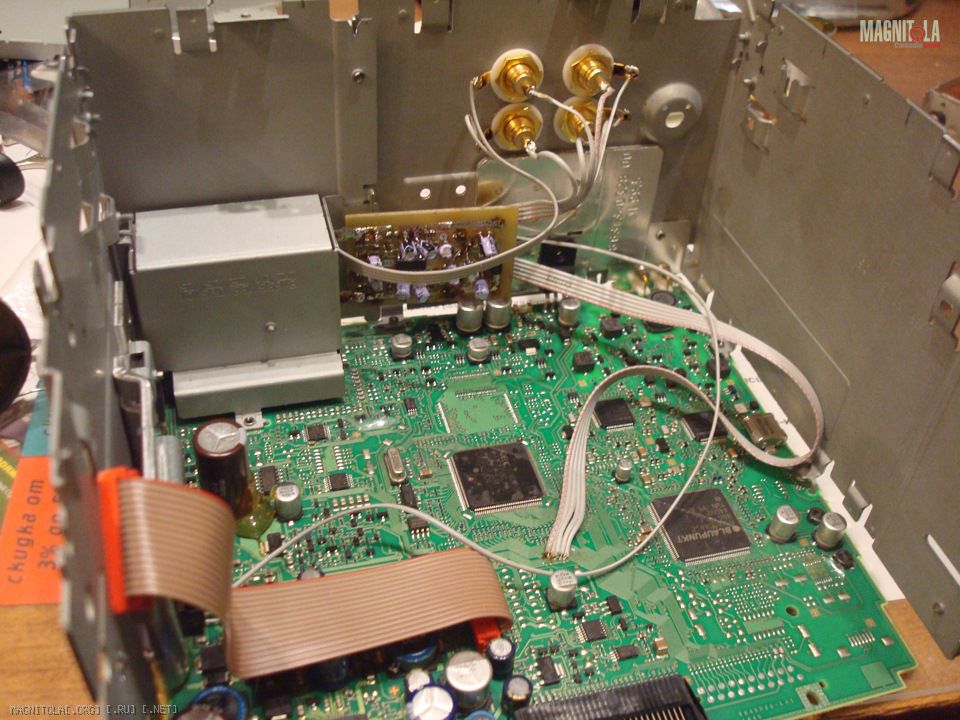

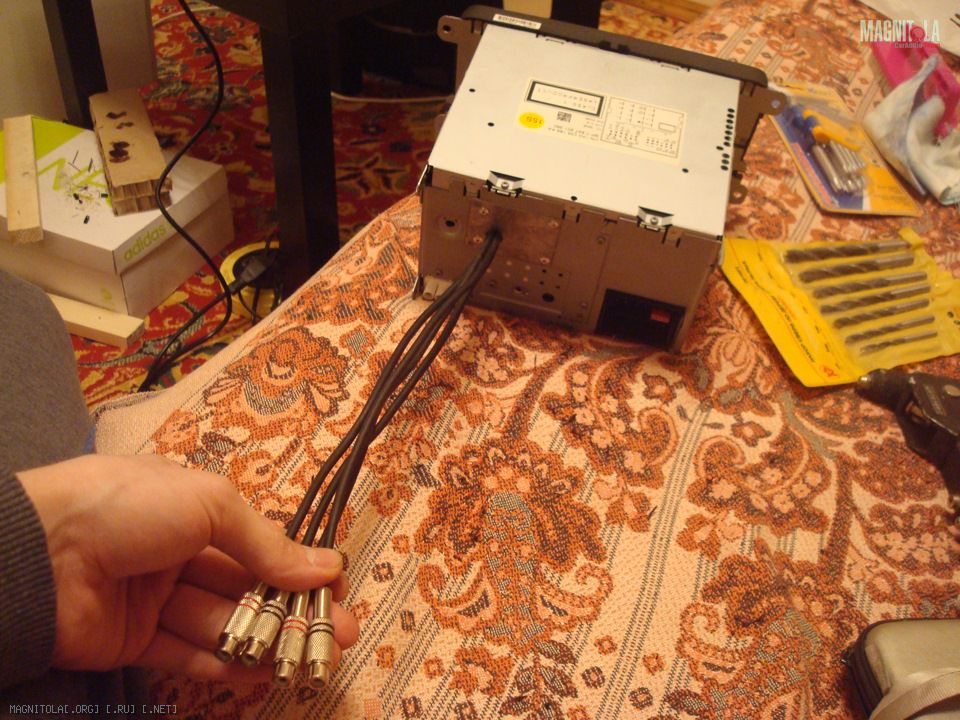

Панельные RCA разъемы переделал на жгут, потому что не влезало в штатное место.
По звуку - срез частот получился низковатый, даже для сабвуфера. Честно говоря, ожидал что будет играть весь диапазон частот, а уже на усилке буду резать как нужно.

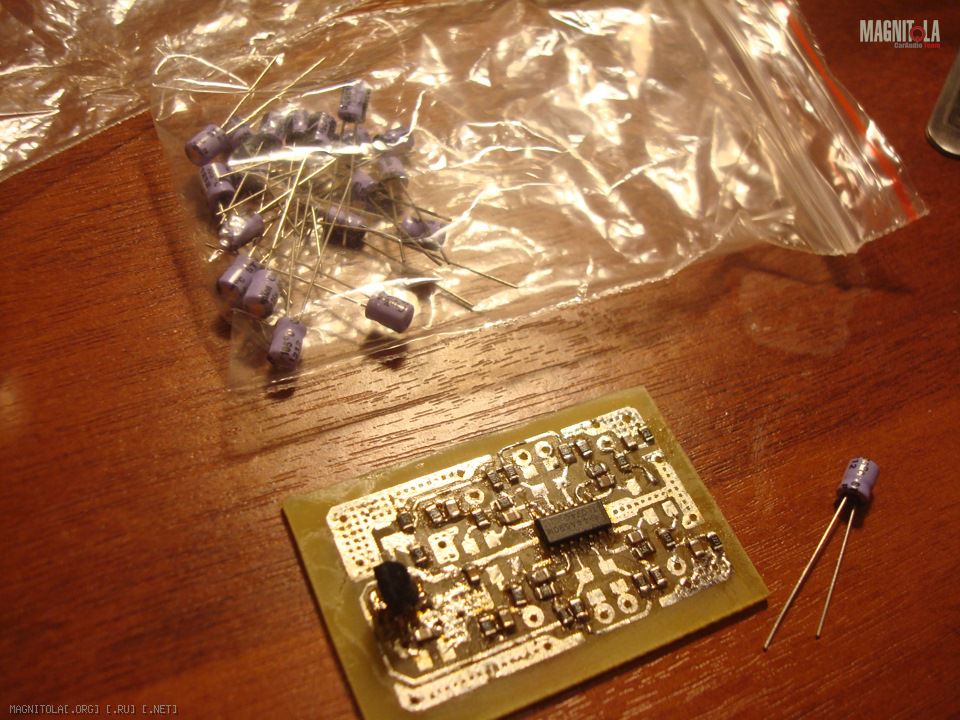

Емкости взял электролитические, тантал в городе не нашел нужной номенклатуры.
Схема не избавила от щелчков и при пуске двигателя, наверное нужно отдельный фильтр для этого придумать.
В общем буду пробовать по-другом, вынашиваю мысли. С советами велкам, открыт к критике.
ну так в ней как бы и нет ни чего, что бы с этим боролось/предотвращало.......Цитата:
Сообщение от san4e-cool
Низковатый - это сколько в граммах? Хотя бы на вскидку частоты и с какой стороны срез.Цитата:
Сообщение от san4e-cool
Если все сделано правильно, то должно играть в полную полосу.Цитата:
Сообщение от san4e-cool
В этой теме много раз говорилось - ПОСЛЕ ПАЙКИ ПЛАТУ ОБЯЗАТЕЛЬНО НУЖНО МЫТЬ. На фото вроде не мытая.
Это тоже уже обсуждалось много раз - нужно делать нормальный ремоут.Цитата:
Сообщение от san4e-cool
Не утаивай, не держи в себе - рассказывай. :)Цитата:
Сообщение от san4e-cool
По плате. На вскидку, вроде, все правильно. Может с номиналами резисторов/конденсаторов что то напутано?
Играет только низкие до определенной отсечки, в герцах точно не скажу, дальше верха очень зашумлены хрипами. Грубо до 150Гц играет, а дальше что-то невнятное - звука почти нет и много хрипа. Может усилок был Г, но я пробовал переводить LP-HP-FLAT или как он там называется.Цитата:
Сообщение от Aleksey
У меня флюс почти чистая канифоль,вроде не должно ничего окисляться. Ну да, косяк, когда стяжки для земли делал уже забыл промыть, скорее хотелось всё поставить. А так нашатырным спиртом мыл по ходу дела.Цитата:
Сообщение от Aleksey
По компонентам вроде всё верно, перепроверял несколько раз. Номиналы все тоже сверял. Хочу переделать всё тоже самое чуть более аккуратно, учитывая текущий опыт. Между танталовыми и электролитическими ёмкостями есть принципиальная разница для этой платы?Цитата:
Сообщение от Aleksey
Возможно что-нибудь перегрел, пока паял, поэтому хочу переделать эту же схему + попробовать сделать задержку на включение, ну или действительно ремоут нормальный найти. Пока этим не занимался, проверял только работоспособность схемы.
На самом деле ещё почти не слушал что получилось, проверил на скорую руку воткнувшись в усилитель соседской машины. Скоро дотяну свои провода до багажника, протестирую ещё раз и начну экспериментировать.
