Можно, но с такими вопросами лучше в личку. :)
---------- Сообщение добавлено 15.08.2012 в 10:39 ----------
Самое важное это питание! Дорожки по возможности пошире и подальше от сигнальных. Емкости шунтирующие желательно поближе к потредителю, в данном случае к ОУ, и питание должно сначало идти на емкость, а потом на потребителя. Все дорожки желательно делать как можно меньшей длинны.....Цитата:
Сообщение от gep2005
Все это, естественно, не всегда удается выполнить одновременно, но стремиться надо. :)
Привет всем. Решил не создавать отдельной темы.
Имеется ГУ RNS510 на а/м skoda octavia. Надо найти куда подпаяться для снятия сигнала "до усилителя ГУ". так как устройство достаточно сложное(многослойный монтаж и тд) хотелось бы знать, может кто сталкивался с подобным.
вот здесь есть фотки потрохов устройства, не знаю, может поможет.
снеси спецу не испытывай судьбу........Цитата:
Сообщение от Damask
Найти можно с помощью тестера. При наличии опыта это занимает полминуты.... А что будешь дальше делать?Цитата:
Сообщение от Damask
Да, спасибо, все нашлось, предусилитель тоже готов, собрал все в кучу, завтра испытаем))))Цитата:
Сообщение от Aleksey
Кинь фото посмотреть что получилось.Цитата:
Сообщение от Damask
Давай отчет. Тоже интерестно у меня такая же ГУ.
сорь, зафотать процесс не успел, однако думаю смогу объяснить по не своим фоткам.Цитата:
Сообщение от Geo.

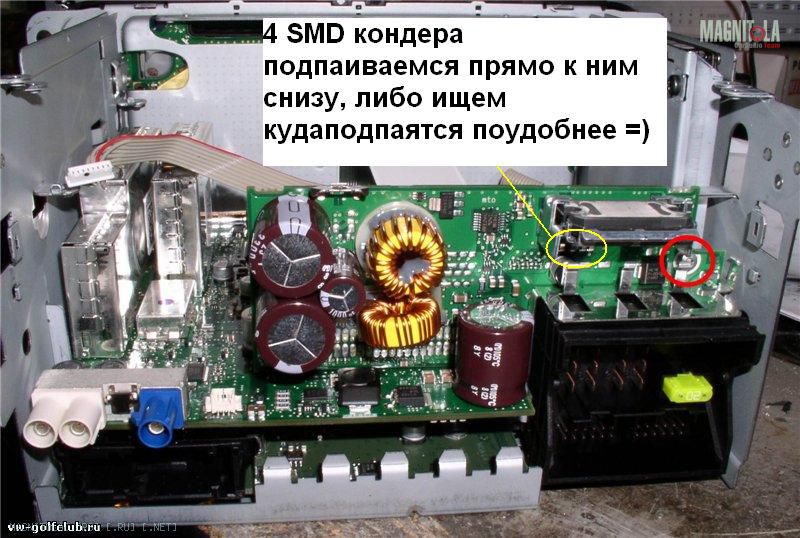

Инструкция по разбору доступно описана здесь и здесь на русском, проблем возникнуть не должно. Предусилитель собрал по схеме Алексея, входы сделал на МГТФЭ, сигнал взял со входа TDA7564(11,12,14 и 15 ножки), лучше брать сигнал ДО СМД конденсаторов, расположены они со стороны ТДА прямо под ней(на картинке отмечено желтым), их там вроде 4, подпаивался прямо к ним, однако лучше отследить тестером,чтобы не ошибиться с каналами и вообще =).
Вложение 272722
Землю можно взять от 13 ноги той же TDA7564, либо с площадок под болты или с корпуса. Питание +12 - от 6 или 20й ноги TDA.
Закрепить плату предусилтеля можно на кожухе HDD.
также будьте внимательны при проделывании отверстия под выводные провода, т.к. большие банки емкостей частично закрывают пространство на задней стенке, когда мы делали отверстия, то не посмотрели, в итоге сделали 2 дырки :acute:, и провод под выводные тюльпаны тоже брать потоньше, тогда не придется делать слишком большое отверстие. ну и еще совет:сначала пропустите провод, а потом уже надевайте тюльпаны =).
а как по качеству результат? что изменилось
