Линейные выходы.

Сообщение от fox proteus

Вообще, слово "урезается" - не совсем корректное. Ибо в зависимости от производителей с сигналом в ГУ происходят разные метаморфозы:
- обрезка снизу ФВЧ
- обрезка сверху ФНЧ
- эквализация
Причём, это всё происходит в разных количествах, разных пропорциях и разных комбинациях не просто в зависимости от марки авто, но и в зависимости от конкретного уровня комплектации. Так, ВАГовская RCD-310 имеет всего лишь широкий горб на 120Гц и подрезку снизу где-то на 30Гц вторым порядком. В свою очередь ВАГовская же RCD-510 уже имеет АЧХ искривлённую уже как минимум в трёх местах, где-то в плюс, где-то в минус. ШГУ Toyota Prado 150 в топовой комплектации имеет частотную коррекцию уже в 7-8 местах, но не имеет подрезки снизу. И самое главное - я не встречал ещё ни одного ШГУ с ровной АЧХ.

Кроме частотной коррекции, аналоговая часть ШГУ вносит ещё и повышенное (в сравнении с нормальными ГУ и процессорами) количество искажений, которые также у разных производителей различаются как по уровню, так по спектру и характеру.

Согласно моим измерениям у RCD-510 по уровню -3 дб диапазон частот 35 Гц ... 21.5 кГц и условно линейна, нет там перегибов в трех местах. Есть маленький подъем в районе 80 Гц. Его, кстати, хорошо слышно на реальной музыке.
КНИ я не измерял, ибо нечем.
Но не в этом суть. У меня складывается ощущение, что в ситуации с АЧХ ШГУ скоро будет так же, как в свое время (давно это было) было с драйверами на видеокарты ATI. Вышли как-то неудачные дрова с видеокартами и полтора десятка лет считалось, что все видеокарты ATI глючные
Хотелось бы увидеть цифры и измерения, а их нет ни у кого. Вот и у тебя, человека, безусловно опытного, одни окончательные выводы. Жаль...

Свою РСД я не перепрограммировал на линейные выходы, снимал прямо с УНЧ (балансный выход). И сейчас она в системе работает просто через делитель. Плату линейных выходов собираюсь ставить, хочу сравнить, что изменится.
Тебе бы надо знать, что всегда АЧХ указывается по уровню -3 дб, т.е. уровень 0.707
Что значит "дохрена"? Этот уровень принят на заре радиотехники, как необходимое условие, чтобы не было разночтений.

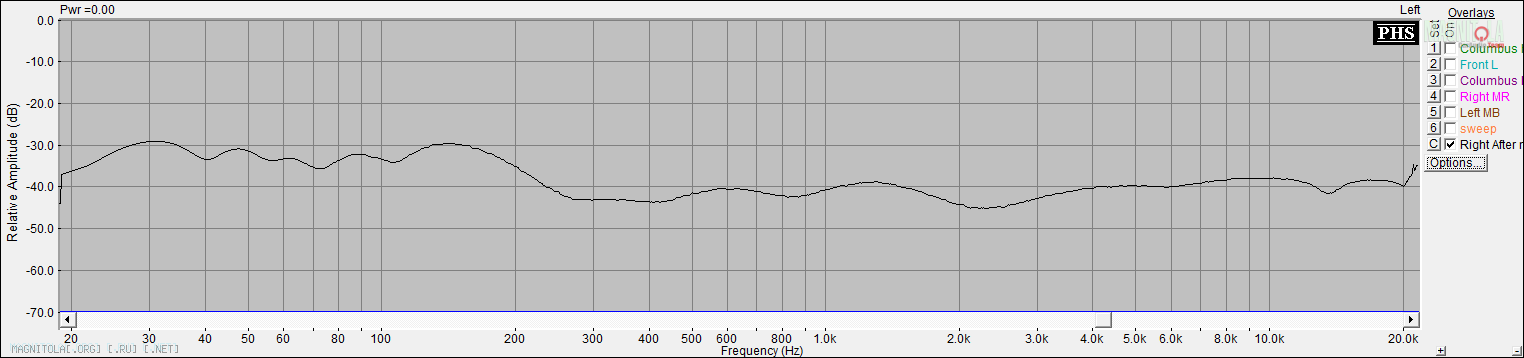

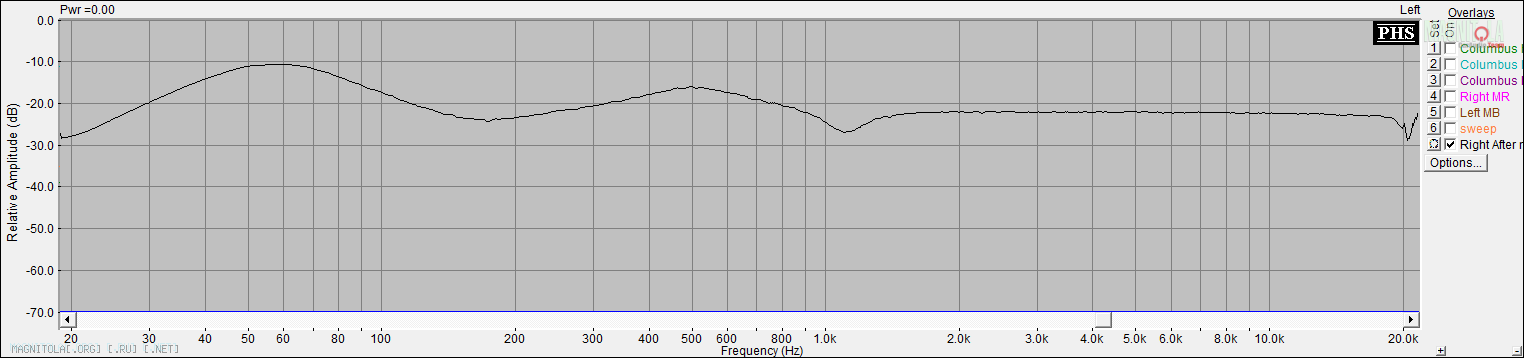

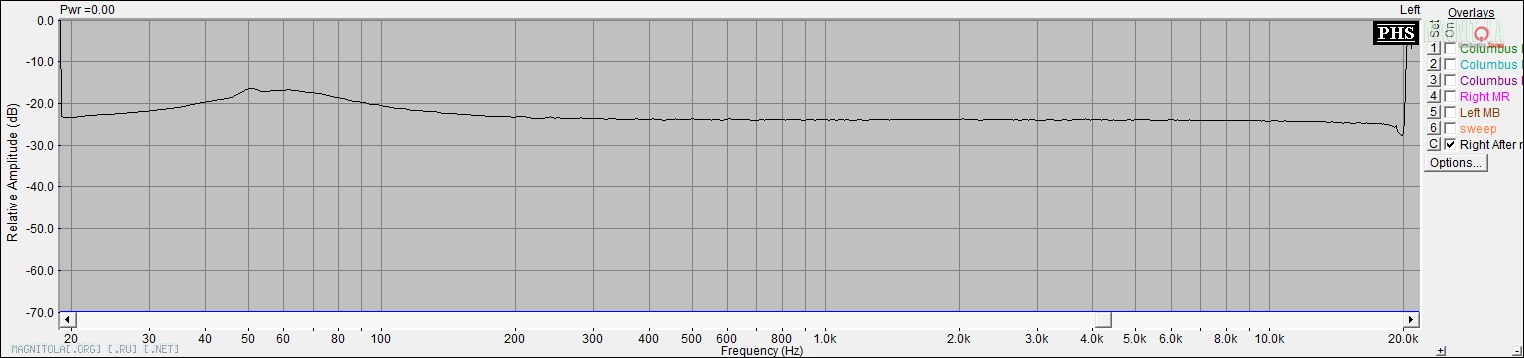

Спасибо за выложенные графики, это я и хотел примерно увидеть. Мой график почти не отличается от твоего. Я говорю про средний график "без эквализации".
И если говорить только об АЧХ, то я не вижу тут абсолютного 100% подтверждения словам, что все ШГУ "обрезаны", "подрезаны", имеют кривую АЧХ и т.д. С некоторыми оговорками можно найти ШГУ с АЧХ, которую допустимо считать ровной. Это моё ИМХО, навязывать не собираюсь, но меня коробит от авторитетных, менторских утверждений (к тебе, fox proteus, это не относится), не подкрепленных цифрами и измерениями: "и так понятно, что звука тут не будет, ибо это ШГУ".

Сообщение от fox proteus

"Дохрена" значит, что горба в 1дБ на 120Гц уже достаточно, чтобы изменить характер баса от просто мощного и панчевого до гудящего. А горбик в 1дБ на 8кГц превращает звук из кристалльно прозрачного в навязчивый с ярко выраженными сибилянтами.

Я думаю не стОит уж так утрировать.
У динамиков неравномерность гораздо больше, а есть еще провода.....

Сообщение от fox proteus

Амплитудно-Частотная Характеристика. Что в этой характеристике можно указывать по уровню -3дБ?

"ширина" АЧХ всегда указывается исходя из уровня на краях по уровню -3дБ. А вот от какого уровня считать эти самые -3дБ - это к производителю.

Всегда говорю - ШГУ вполне не плохо могут играть если к ним приложить руку, голову и опыт.

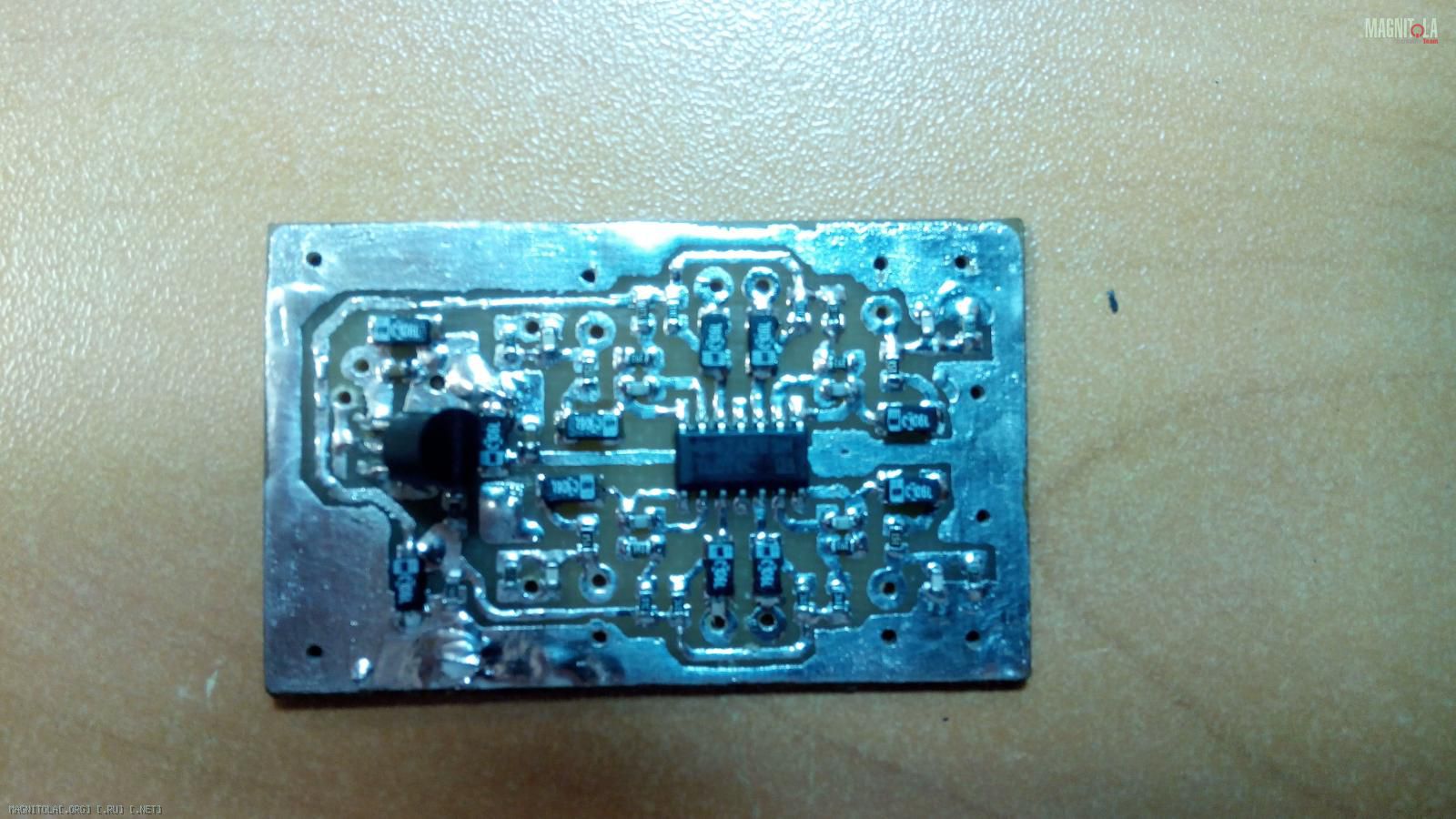

Собрал ОУ своими силами.
Aleksey, подскажите пожалуйста, как лучше организовать питание? Как я понял земля общая для питания и для входов, верно?

Сообщение от Izolator

Как я понял земля общая для питания и для входов, верно?

Да, конечно общая.

Сообщение от Aleksey

Да, конечно общая.

По Вашей схема на первой странице, с ГУ на плату шлейф, получается 4 сигнальных, + 12 и земля, далее 4 выхода. Верно я понял?

Сообщение от Izolator

с ГУ на плату шлейф, получается 4 сигнальных, + 12 и земля, далее 4 выхода. Верно я понял?

Да, верно.
Только землю лучше брать не проводником, а если припаяться платой(землей) к, на пример, тюнеру, там хорошая земля.
Если такой возможности нет, то можно землю завести проводником, но он должен быть обязательно довольно толстым.
