Если подпаяться после процессора, на что это может повлиять кроме качество звука и стоит ли с этим заморачиваться, мелко уж там все.
по разводке смотрите... иногда после проца стоят фильтры RC-цепочка...
Цитата:
Сообщение от Haber33
Почему тогда если скинуть клему аккумулятора все настройки скидываются... Значит на магнитоле есть постоянное питание
не факт... скидывание клемы это аварийная ситуация...
Не надо гадать... берем в руки тестер и проверяем... да, долго и нудно...
18.05.2016, 14:44
gena60
Re: Линейные выходы.
Цитата:
Сообщение от Haber33
питание на плату взял с выхода на антенну.
Видимо в этом проблема с наводкой от гены и видится,не путать с моим ником это сообщение.,
18.05.2016, 15:49
Haber33
Re: Линейные выходы.
Цитата:
Сообщение от gena60
Видимо в этом проблема с наводкой от гены и видится
Схему включения кто нибудь подскажет: есть +12в проходящие через фильтр на выходную микросхему, но он постоянный даже без ключа зажигания; есть +12в с замка зажигания который включает магнитолу. Может поставить реле или еще что то, чтобы управляющий +12в включали плату и питал фильтрованным +12в
18.05.2016, 15:56
gena60
Re: Линейные выходы.
Цитата:
Сообщение от Haber33
Схему включения кто нибудь подскажет

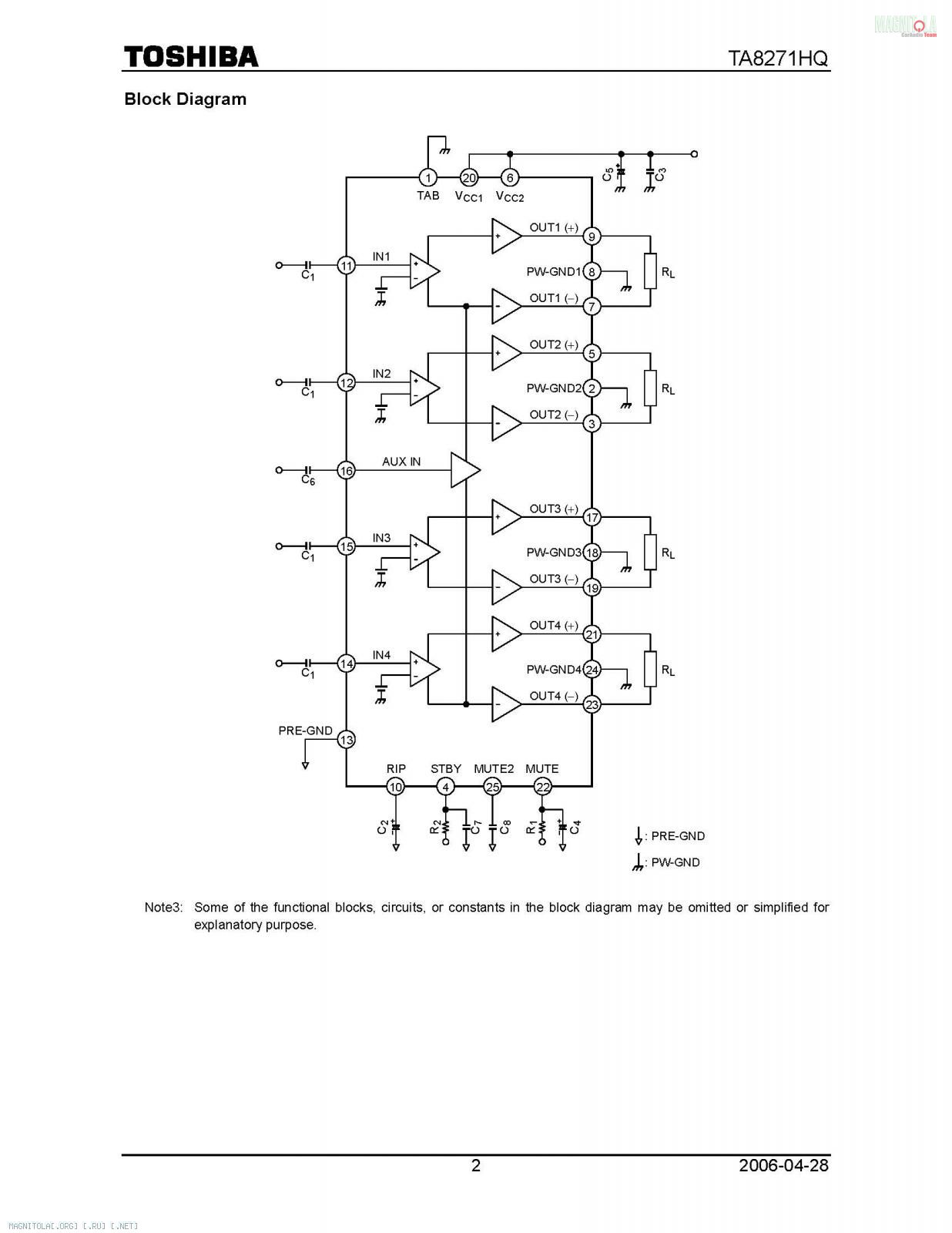

У микросхемы есть Stand BY,отталкивайтесь от данного сигнала по включению.,
18.05.2016, 16:05
Haber33
Вложений: 1
Re: Линейные выходы.
Цитата:
Сообщение от gena60
У микросхемы есть Stand BY,отталкивайтесь от данного сигнала по включению.,
Если можно схемку накидать, номер транзистора тоже...
19.05.2016, 13:36
Izolator
Re: Линейные выходы.
Цитата:
Сообщение от Haber33
Пока незнаю откуда, не хочется чтоб она была постоянно под напряжением
Можно взять от ноги питания выходной микросхемы. Я именно оттуда и взял. В начале пробовал от питания антенны и тоже были щелчки при включении и фон в динамиках. Сейчас тишина. А то что на постоянку включен и что, потребление очень мизерное. С осени с ОУ в магнитоле катаюсь, все в порядке)
19.05.2016, 21:24
gena60
Вложений: 1
Re: Линейные выходы.
Цитата:
Сообщение от Haber33
Если можно схемку накидать, номер транзистора тоже...

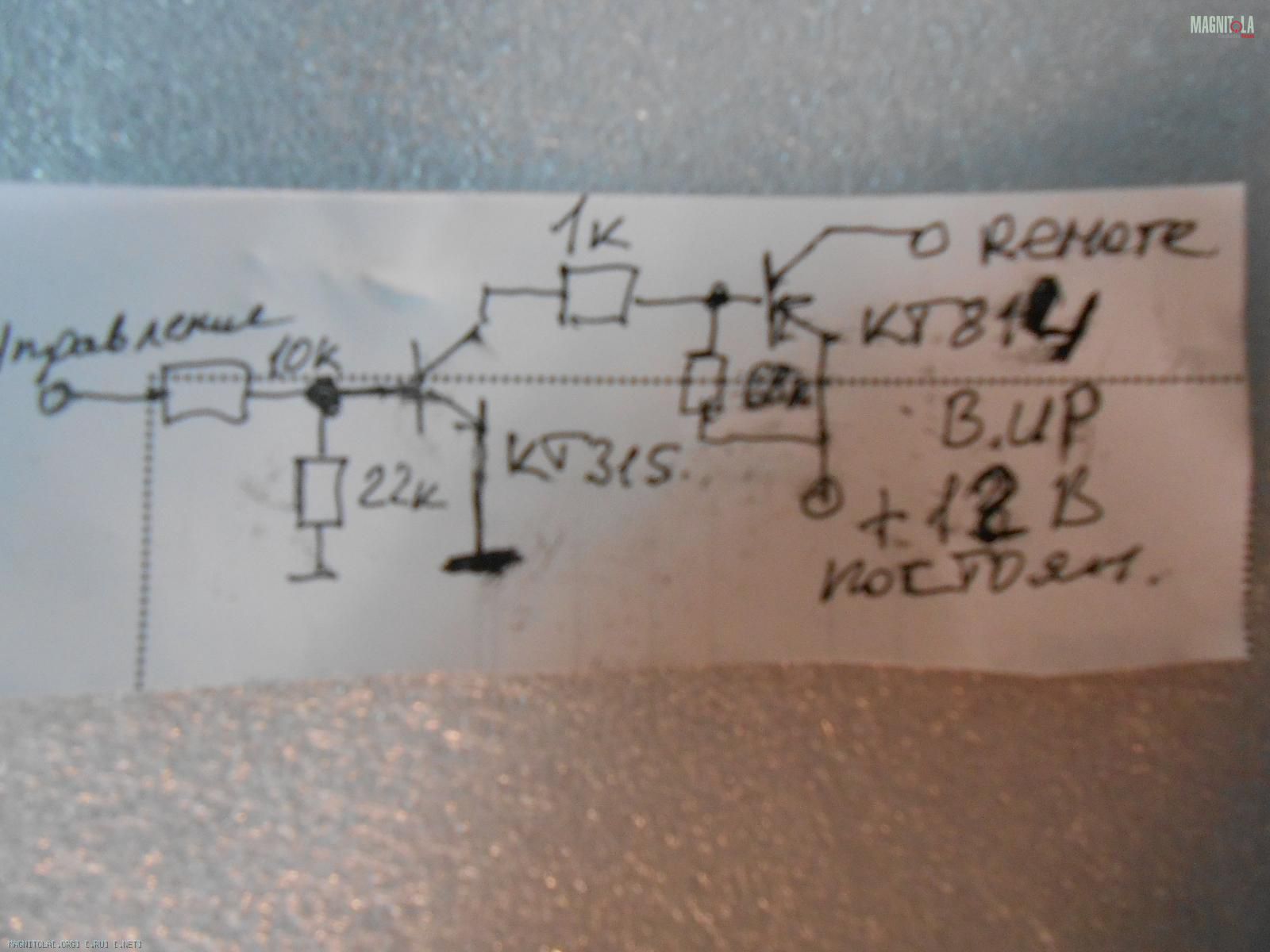

Я для таких вещей использую интеллектуальные ключи верхнего уровня, такие например как VN750. Схема упрощается, остается одина микросхема в TO220 и один резистор (можно даже без резистора вовсе)+ есть встроенная защита от КЗ. А в этой схеме нет защиты.
