в данной теме и про это есть!!!Сообщение от wishbonkasta
и вообще весь инет забит примерами вывода лин. выходов простым способом, как у тебя, т.е. без линейного драйвера, коему посвещена эта тема.

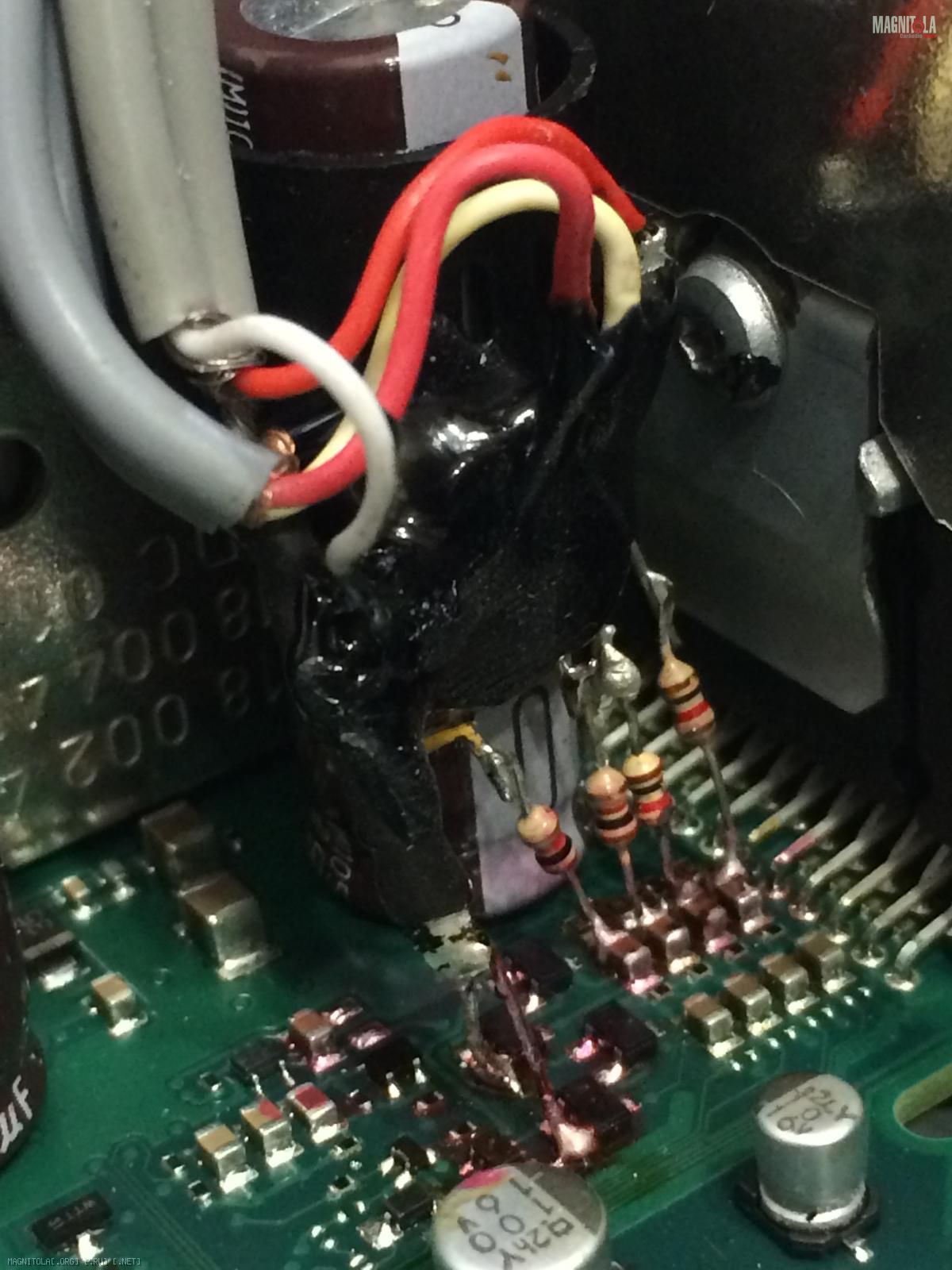

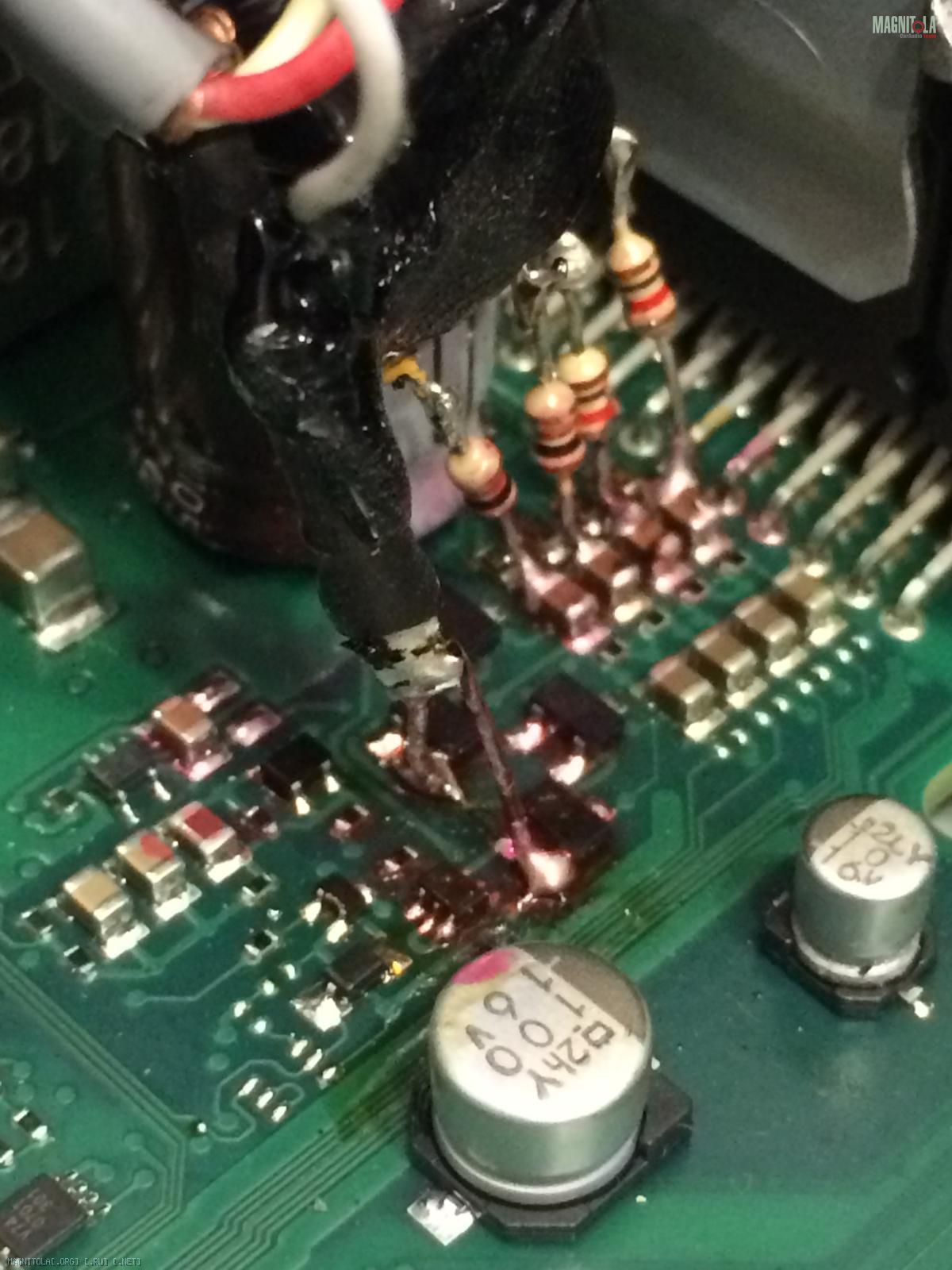

он прилепил для отвода лин. выходов резисторы, а ДОЛЖНЫ БЫТЬ КОНДЕНСАТОРЫ!!!
Это как минимум в полученной проблеме по результату.
И ещё на фото не понять откуда он взял массы для лине. выходов......
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 150

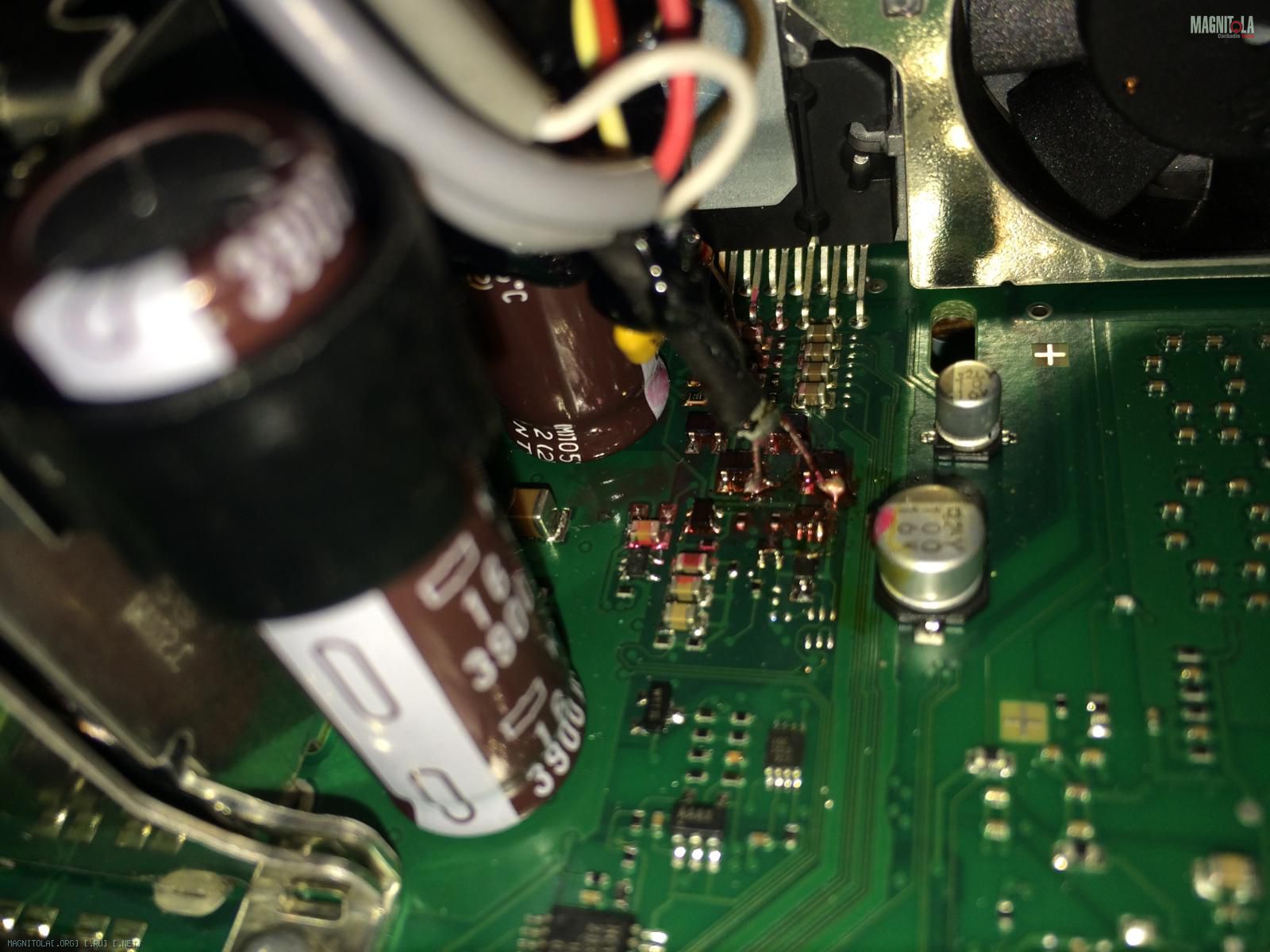

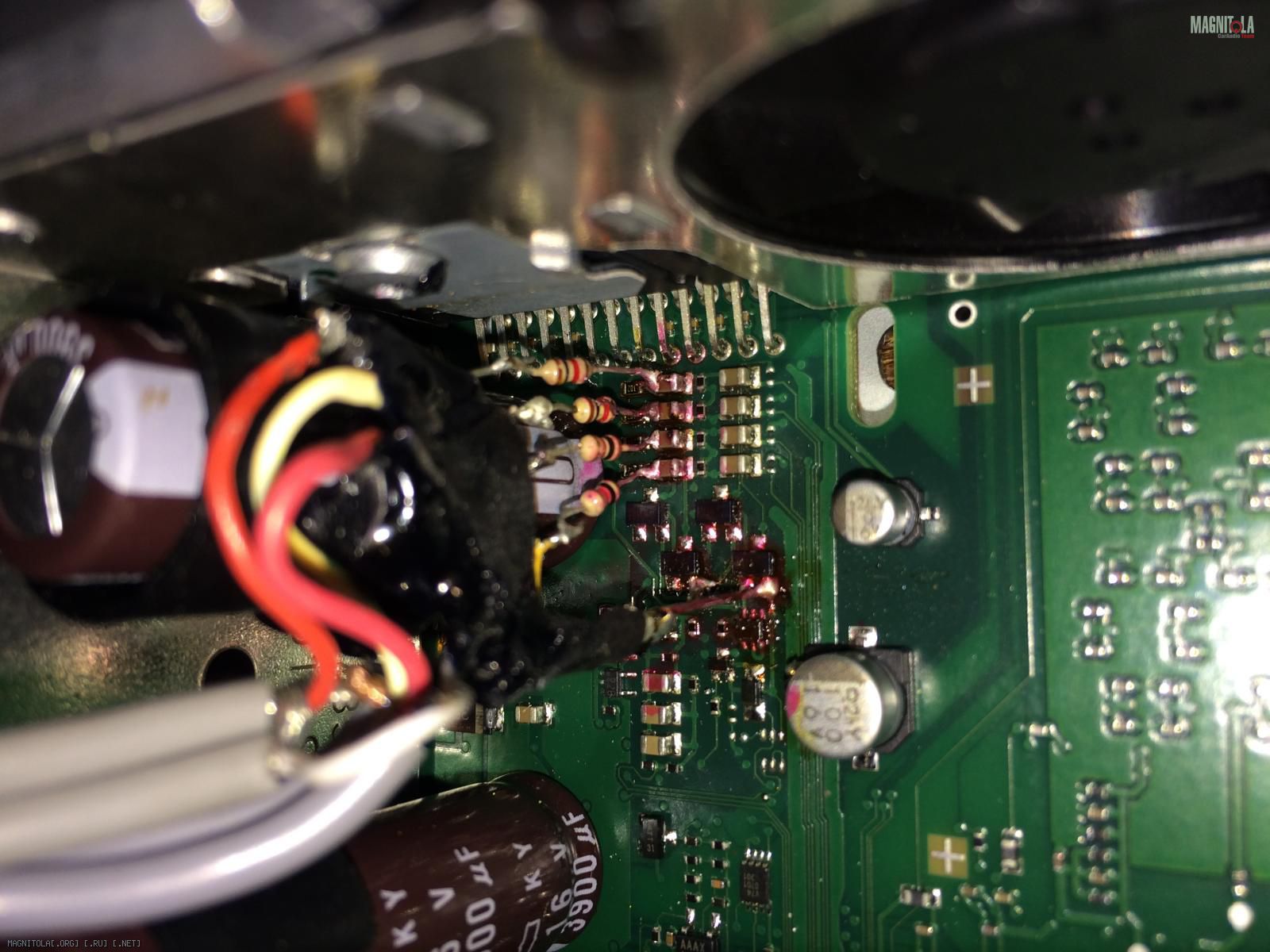

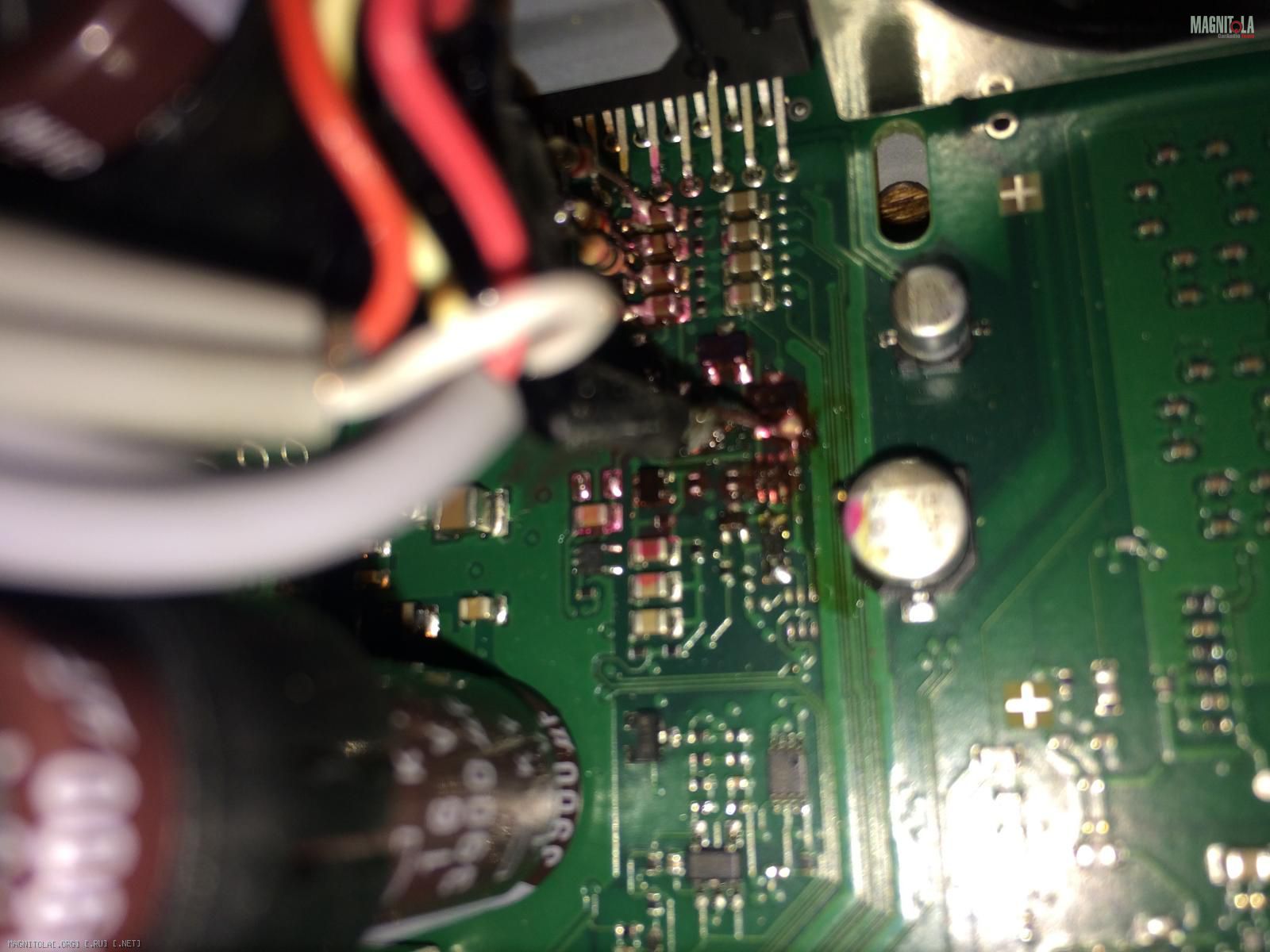

еще пару фото сделал
Я оказался в такой ситуации что мне надо самому ему сказать что конкретно и куда припаять, а для меня что резистор что конденсатор одно и тоже
Репутация: 150 а может быть что он припаялся уже после усилителя а не предусилителя?
Репутация: 522 Он до усилителя припаял... Но видимо не отличает кондесатор от резистора...
О чём уже писали выше.
Репутация: 616
Это вроде как NAVI-600 ?
Тогда так :
Как минимум выкинь эти сопротивления, вместо них электролиты 10мкф. Минус на провод, плюс туда же, где были сопротивления, только с другой стороны.
То есть коричневый прямоугольничек на плате, куда сейчас припаяно сопротивление - это керамический конденсатор. Сейчас сопротивление подпаяно на его выход - это неправильно. Надо подпаивать электролитический конденсатор с другой стороны керамического ( там, где сечас ничего не припаяно ).
Землю отпаять от ключа и перепаять на 13 ногу микросхемы УМ. Для правильного управления ( remote ) использовать 43 пин на основном разъеме ГУ.
А по хорошему надо буфер поставить, как и что продробно написано в этой теме.
Репутация: 1293946
Это точно,даже самое простое включение не может без ёмкостной развязки обойтись.,
Репутация: 150 добрый вечер
вечером отвез магнитолу назад мастеру, и говорю эму что так и так, он мне показал что за резисторами есть конденсаторы желтого цвета, их плохо видно потому что залиты черной штукой. я спрашивал зачем тогда резисторы но толком он мне ничего не обьяснил
---------- Сообщение добавлено 07.06.2016 в 21:58 ----------
Scherale, а вы знакомы с нави-600?
---------- Сообщение добавлено 07.06.2016 в 22:06 ----------
Объясните пожалуйста про минус на провод и землю на 13 ногу УМ, что за минус и что за земля?
Репутация: 1293946 И не объяснит точно.Типичная схема по массе у всех микросхем такая:
...13 нога(S-GND) останется общей массой РСА,но под залитой чёрной жидкостью не видно ни чего,да и не факт,что там есть конденсаторы- не думаю о применении СМД элементов под ней,уж лучше вместо резисторов конденсаторы поставить в данном случае.,
Репутация: 4051150 Он написал про то что:

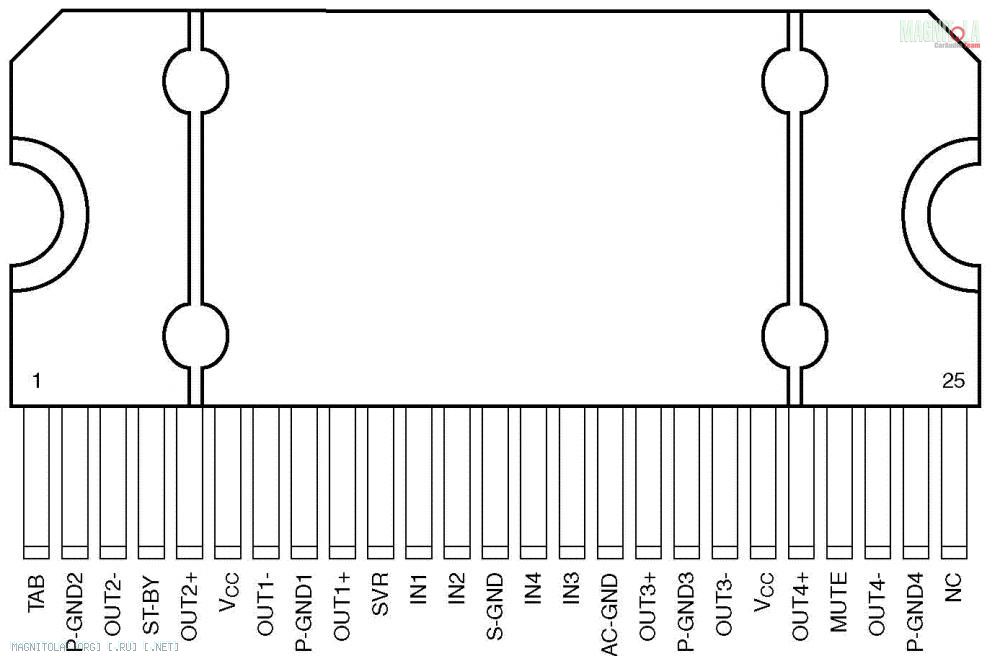

Нога 13 микросхемы УМ (усилитель мощности) эта та большая рядом с местом отвода лин. выходов, это аудио масса звукового тракта.
От неё и нужно брать минусы на кабеля лин. выходов.
Репутация: 150 gena60, выше резисторов точно что то желтого цвета есть, сам видел
---------- Сообщение добавлено 07.06.2016 в 22:46 ----------
FFZ, большое спасибо
