Линейные выходы.

Комбинированный просмотр

  1. #1
    Aleksey-Ta Начальник смены
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 190836
    Регистрация
    26.06.2010
    Город/село
    Ростов на Дону
    Сообщений
    2,736
    Спасибо (Раздал)
    25
    Спасибо (Получил)
    1750
    Автор

    Re: Линейные выходы.

    Цитата Сообщение от matrix501 Посмотреть сообщение
    все верно, ногу эту прозвонил, на ней 2.7 В, независимо нажата кнопка mute или нет.
    Используется программный Mute - управление по шине.

    Цитата Сообщение от matrix501 Посмотреть сообщение
    Тогда вижу такое решение - так как я нашел в замке зажигания управление по наличию ключа в замке, я сделаю такую схему (справа). Что-то типа логического И.
    Поставь лучше 78R12 - и проще и гарантированно работать будет.

    ---------- Сообщение добавлено 11.11.2013 в 14:11 ----------

    Цитата Сообщение от gena60 Посмотреть сообщение
    изучение аналогии распространенных схем привело к мнению дублирования как по УЗЧ микросхемы,так и по её входу
    Это ж не самолет чтобы делать тройное дублирование. Одного Mute в УНЧ всегда достаточно(если работать только от штатного УНЧ). Если есть линейный выход, то делается программый Mute в м/с регулятора.


  2. #2
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1476
    Регистрация
    18.09.2013
    Город/село
    камышин
    Сообщений
    60
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    12

    Re: Линейные выходы.

    Цитата Сообщение от gena60 Посмотреть сообщение
    Интересно конечно,но БЭ смещение относительно 12В по отношению +5В как поведет себя(это мысли вслух)Может внедрить схему на микрухе(в качестве компаратора напряжения-сравнил и включил) , и ключ поставить на выходе в виде транзистора для усиления по току-как вариант видится.,
    попробовал на монтажной плате - работает. Когда потенциал на базе больше чем на эмиттере, транзистор закрыт.


    Цитата Сообщение от Aleksey Посмотреть сообщение
    Поставь лучше 78R12 - и проще и гарантированно работать будет.
    так она уже стоит, коллектор транзистора pnp (по схеме выше) подается на упр. вход 78R12


  3. #3
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2315149 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33723

    Re: Линейные выходы.

    Цитата Сообщение от matrix501 Посмотреть сообщение
    попробовал на монтажной плате - работает. Когда потенциал на базе больше чем на эмиттере, транзистор закрыт.




    так она уже стоит, коллектор транзистора pnp (по схеме выше) подается на упр. вход 78R12
    Пока - закрыт. Как бы не оказался пробит имхо, резючком надо защитить.

    Натапал толком, простите за очепятки


  4. #4
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1476
    Регистрация
    18.09.2013
    Город/село
    камышин
    Сообщений
    60
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    12

    Re: Линейные выходы.

    Цитата Сообщение от fox proteus Посмотреть сообщение
    Пока - закрыт. Как бы не оказался пробит имхо, резючком надо защитить.
    пардон, резистор 1к стоит на базу, забыл нарисовать на схеме


  5. #5
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1476
    Регистрация
    18.09.2013
    Город/село
    камышин
    Сообщений
    60
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    12

    Re: Линейные выходы.

    усовершенствовал схему. Пока все работает так как задумано, а дальше видно будет.

    принцип работы:

    реле замыкается (ГУ запитывается) либо по наличию ключа в замке, либо по освещению салона (логическое ИЛИ).

    Зачем это сделано? т.к. ГУ слишком хитрое и управляется по кан шине, как показал опыт, его нельзя внезапно обесточивать (например во время общения по кан шине) или запитывать когда вздумается (когда по шине гуляют сигналы). После выключения ГУ кнопкой оно несколько секунд думает, общается с мозгами машины (потр. ток 0.8А), а потом уходит в спящий режим (потр. ток 0.2А). После запитывания ГУ, оно неск. сек. кушает 0.8А, ищет кан и т.д., потом засыпает (ток 0.2А).

    таким образом после вытаскивания ключа из замка надо несколько сек дать ей подумать, чтобы она штатно заснула, а потом уже обесточивать.
    Если же вставить ключ в замок, то ГУ должна быть уже запитана, чтобы успеть принять по кан сигнал о том что ключ вставлен. Иначе она включается каждый раз, как вставляешь ключ.

    Поэтому я добавил в схему управление от света в салоне (транзистор VT3). Когда открываешь дверь, ГУ запитывается, но видит по кан, что ключа нет, и засыпает, не включаясь.

    Если вставить ключ, то горит свет или нет, уже не важно, т.к. реле запитывается через транзисторы VT1 и VT2.
    Если ключ вытащить, то транзистор VT2 закрывается, обесточивая реле (с задежкой около 2 сек), за это время успевает загореться свет в салоне и транзистор VT3 перехватывает реле. ГУ запитано до тех пор, пока горит свет (несколько сек.). За это время ГУ успевает заснуть, и обесточивается совершенно безболезненно, запоминая настройки на энергонезависимую память.

    пока ключа нет в замке, на управляющем проводе из замка +12 В. Когда ключ вставлен, на упр. проводе масса.

    Подсветка в салоне загорается от открывания/закрывания дверей, или когда вынимаешь ключ из замка (неважно открыты двери или закрыты).

    транзистор VT4 выполняет роль логического И, и не открывается если нет ключа замке, соответственно внешний усилитель выключен и не дает щелкнуть акустике, если кан шина пробуждает ГУ (подает питание +5 В на USB), пока горит свет в салоне. Транзистор VT4 добавлен на плату усилителя и ремоута

    Когда включаешь зажигание или пуск двигателя, микрик в замке вместо массы кратковременно подает +12 В, (на доли сек.), и происходит имитация вытаскивания ключа, но так как есть цепь задержки выключения реле, ГУ за время проворота ключа в замке (зажигание, пуск) не обесточивается

    Следовательно, данная схема имитирует штатное управление питанием ГУ, кроме обесточивания пока нет событий связанных с эксплуатацией авто. ГУ не подозревает, что обесточивалось колхозной схемой для экономии АКБ, помнит все настройки и не включается по наличию ключа в замке, если перед вытаскиванием ключа из замка оно было выключено кнопкой.

    Во время работы стартера при просадке напряжения на АКБ реле не отключается, тем самым не обесточивая внезапно ГУ. Реле не отключается даже при напряжении на схеме 5 В.

    Во время простоя (реле выключено, ГУ обесточено) схема кушает около 3 мА.

    Нажмите на изображение для увеличения

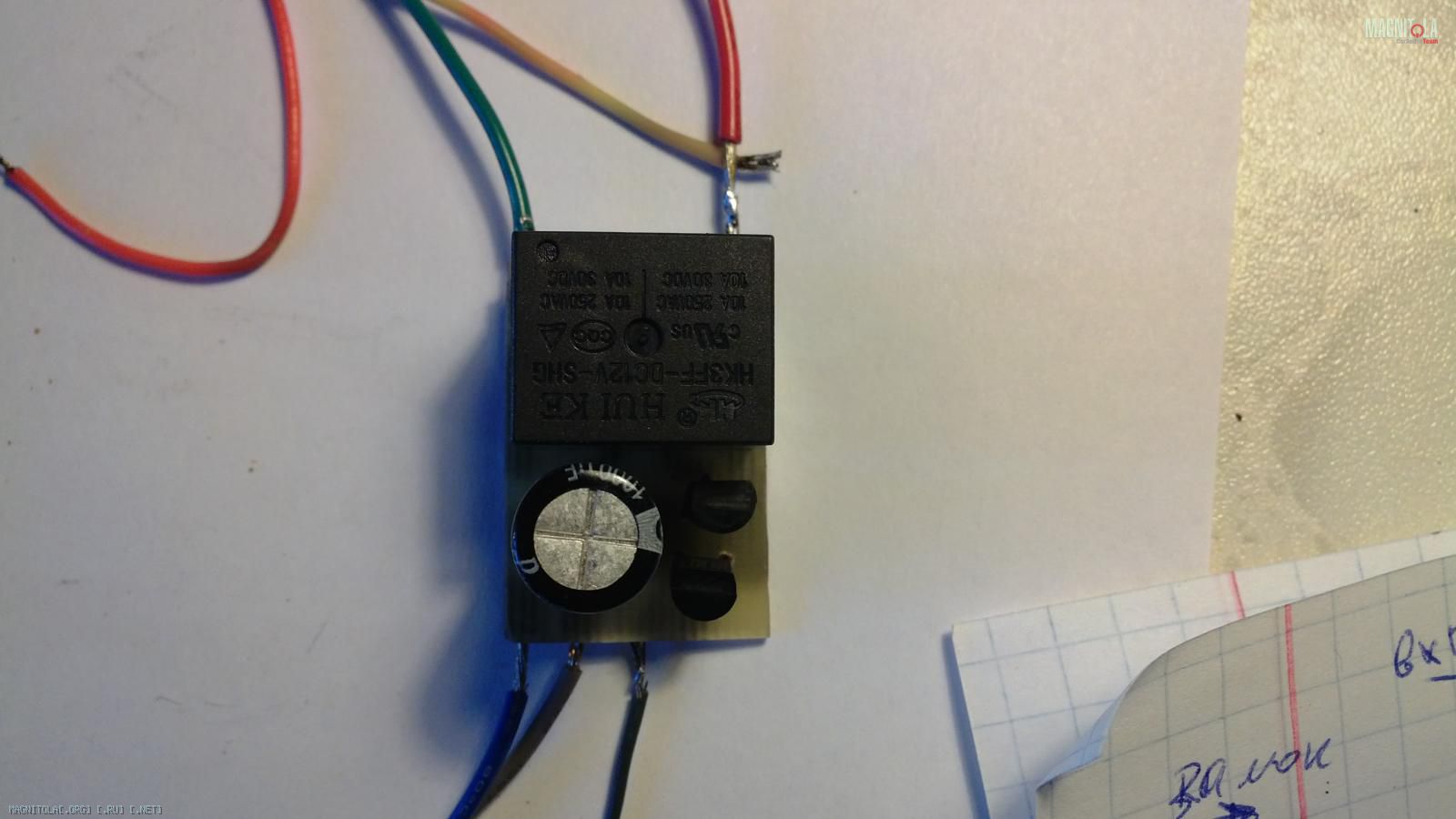

Название: IMG_20131110_160430.jpg
Просмотров: 0
Размер:	94.8 Кб
ID:	469572Нажмите на изображение для увеличения

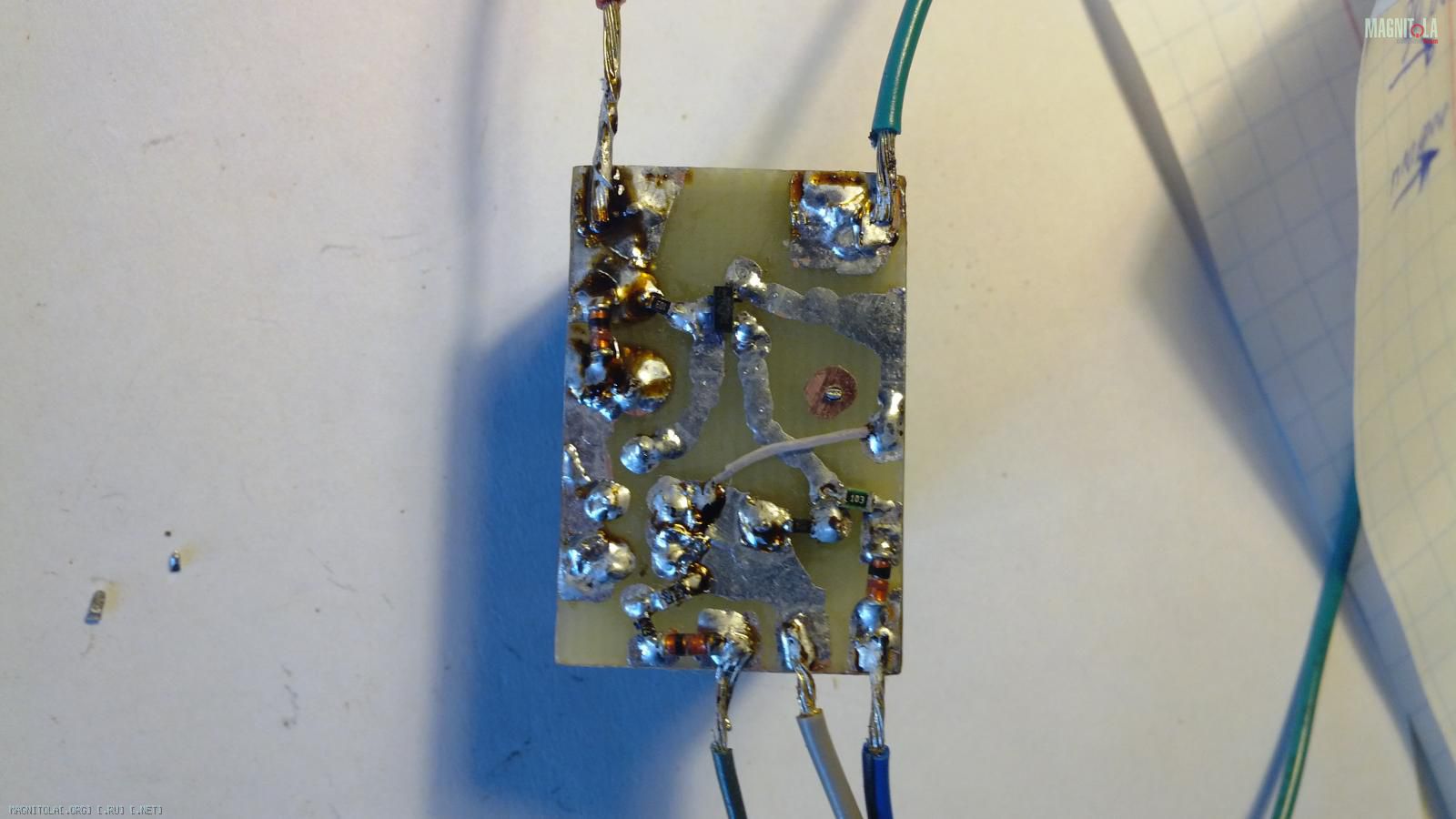

Название: IMG_20131110_160439.jpg
Просмотров: 0
Размер:	100.9 Кб
ID:	469574Нажмите на изображение для увеличения

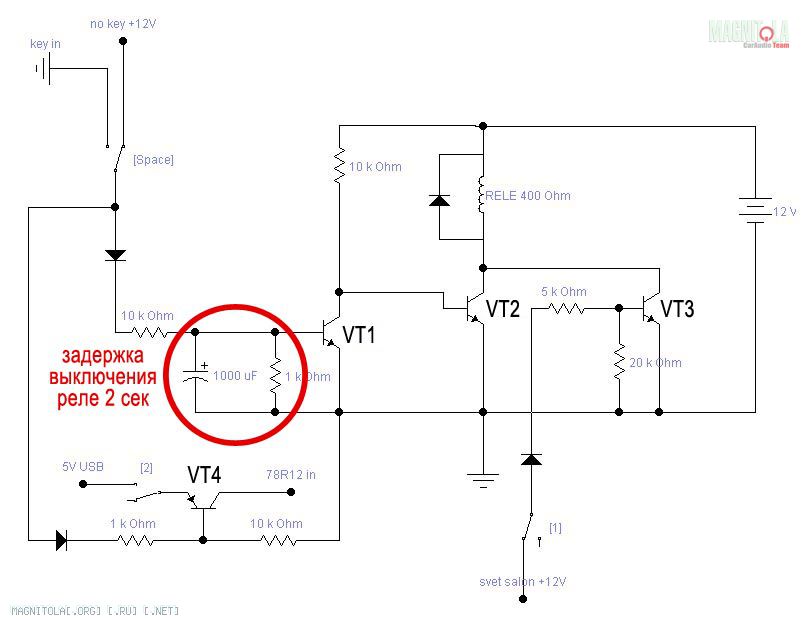

Название: schem.jpg
Просмотров: 0
Размер:	36.1 Кб
ID:	469626

    Недостаток схемы. Если дождаться пока свет в салоне потухнет и вставить ключ, то произойдет включение ГУ, т.е. одновременная подача питания и сигналы от кан шины.
