Линейные выходы.

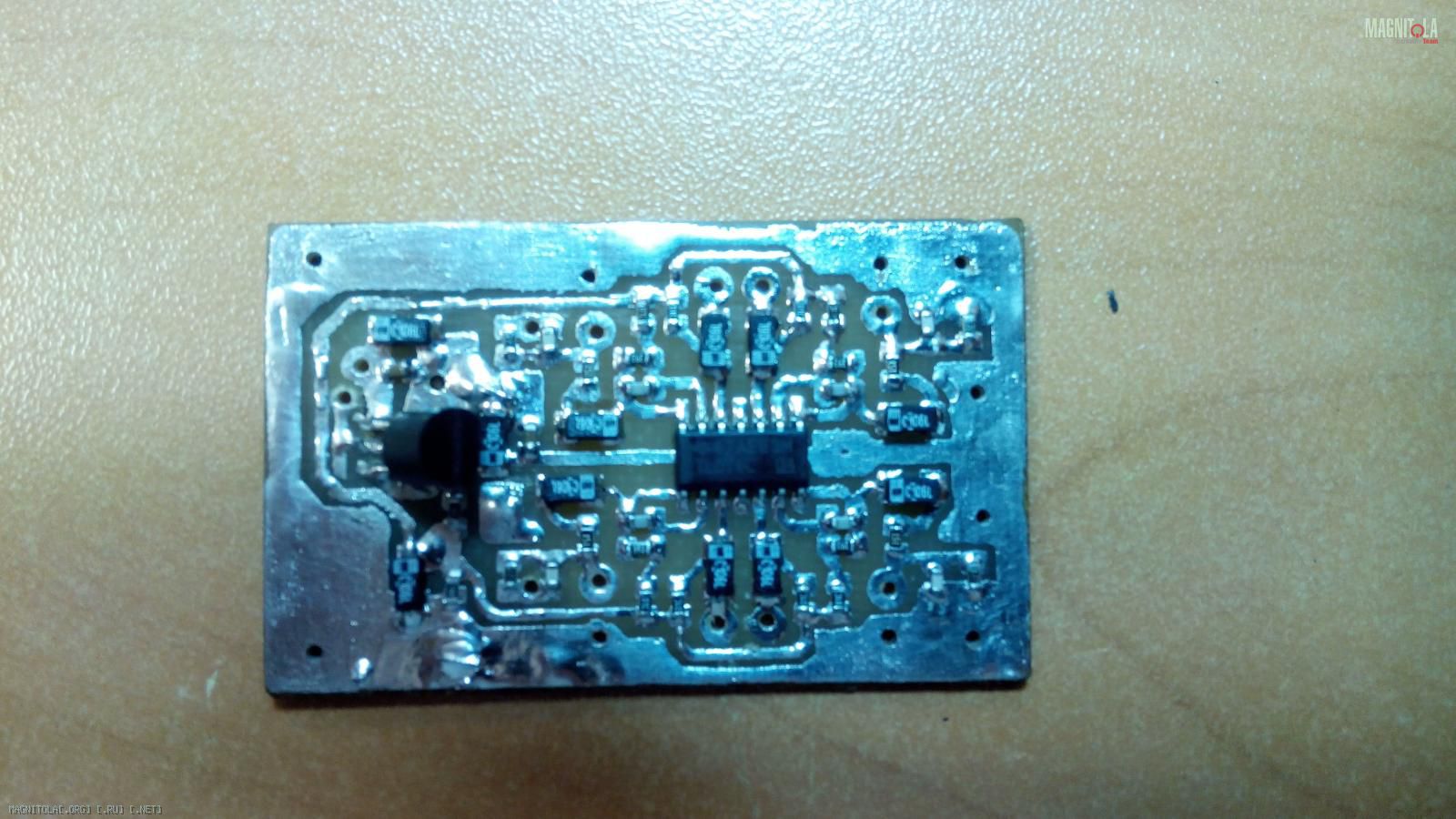

Ну вот насмелился я вживить изготовленный ранее ОУ в штатное ГУ КиаРио, откуда взять сигнал разобрался, а вот откуда лучше взять + 12 вольт для питания операционника, конечно есть мысли, но все же может подскажите как лучше? С землей решил так, будет браться с корпуса куда и будет крепиться плата, как делает Алексей. Земля как я понял общая.

Сообщение от Izolator

откуда лучше взять + 12 вольт для питания операционника, конечно есть мысли, но все же может подскажите как лучше?

Если на плате выхода есть свой собственный стабилизатор, то брать можно с большой входной емкости.
Если стабилизатора нет, то надо искать подходящее место, но это проблема - обычно в подходящем месте питание низкое(3, 5 В).

---------- Сообщение добавлено 22.11.2015 в 01:54 ----------

Сообщение от weter80

Ладно с входами понятно, можно запараллелить, а 2 неиспользованных выхода как-то надо нагрузить ?

Уже ответили - выводи все четыре. Два можно будет использовать, на пример, на фронт, два на саб.

Aleksey, а если взять питание с ноги питания УМ, там ведь 12вольт появляется при включении ГУ?

Сообщение от Izolator

если взять питание с ноги питания УМ, там ведь 12вольт появляется при включении ГУ?

Без своего стабилизатора будет не просто найти правильную точку подключения - делай свой стаб и подключай куда хочешь.

Сообщение от Aleksey

Без своего стабилизатора будет не просто найти правильную точку подключения - делай свой стаб и подключай куда хочешь.

Так в схеме ОУ вроде как есть стабилизатор по питанию.

Сообщение от Izolator

Так в схеме ОУ вроде как есть стабилизатор по питанию.

Если делать по схеме из первого поста, то да, там все есть.
В этом случае питание можно брать от куда угодно, но лучше с большой входной емкости.

Сообщение от Aleksey

Если делать по схеме из первого поста, то да, там все есть.
В этом случае питание можно брать от куда угодно, но лучше с большой входной емкости.

Так я и сделал по схеме из первого поста
